昨天接到一块技嘉945G主板，故障现象是之前不定时自动重启或死机，后来恶化成不能点亮了！我接手时已经是 二修！上手已经拆下了网卡芯片并且弄坏了PCB，可见得上手是怎么修机的！不查清 原因就乱拆，可能是上某论坛发贴求助后看回复后才动手之类的！唉……唯有先处理好网卡部 分！
换上网卡芯片再处理好断线：

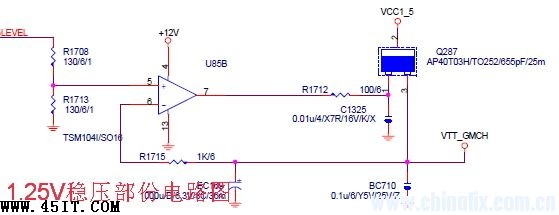

接下来就是检查死机自动重启原因，装好简单系统后开始检查，触发开机发现是不能点亮了，测试卡复位灯常亮！先按步骤检查各路供电，发现北桥的供电有不 稳定情况（0.7V-1.2V），正常时应该是1.25V的，先简后繁原则换MOS管一试，结果是一样情况！再次检查MOS各极电压，如下图（红色电压为正常时的电压，紫色为现在故障 时的电压），发现MOS的D极与G极电压也不稳（D:0.9V-1.3V）（G:3V-5V）！配合原理图分析原因：这个1.25V产生是利用上级1.5V 稳压产生的，电压在不正常时G极升高证明控制部分正常！因为S极电压下降后反馈跟着下降，比较器（LM324：5.6.7pin）检测到电压下降后升高G极电压来维持S极！所以最终判定 问题不在这个1.25V稳压电路上，而是上级1.5V稳压电路的问题！

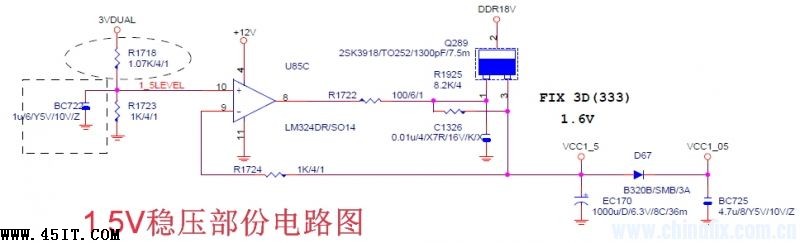

接着就检查1.5V稳压电路！还是先简后繁更换MOS管，结果还是一 样！唯有再测量电压，如下图，D极是内存的供电1.8V保持正常，但S极（也就是上面说的 1.25V稳压MOS的D极）存在不稳定情况，G极3.2V-5.1V跳变！原理分析：S极电压随着G极的降低而降低，证明问题出在比较器 （LM324：8.9.10pin）电路上而不是MOS本身！因为正常原理的情况下如果S极电压下降的话比较器应该升高G极电压来维持S极的稳定！
分析上面两张电路图，得知LM324的第10脚是1.5V稳压电路的 基准电压输入脚，利用一个上拉电阻（1.07K）和一个下拉电阻（1K）以及一个电容构成！9脚是反馈脚！先测量一下10脚的电压，发现 也存在不稳（1V-1.4V）！现在已经十分确定是这部份的问题！先更换LM324，无果！再分析电路，10脚基准电压下降无法是3个元件的问题！1/LM324不良；2/上拉电阻阻值变大；3/电容漏电！
说明：下拉电阻是不可能有问题的，因为电阻损坏只会阻值变大或完全开路，如果下拉 电阻有问题只会电压升高！
就以上分析后拆下电容和上拉电阻测量，发现阻值已经增大到1.2K并 且不稳定！
问题零件已经找到，整个检查过程就是这样结束！
这个维修例子告诉大家维修是需要一定的理论知识，不能单靠所 谓的经验！可笑的是上手不经检查直杀网卡不知是何用意！
希望我的粗文败笔大家能够看明白！
最后因为没有找到1.07K这样的怪电阻所以用了1个1K和75欧电 阻串联代替！电容也顺带更换掉以免后患！
