一、前言：精致的ITX小板 微星B360I GAMING PRO AC主板上市

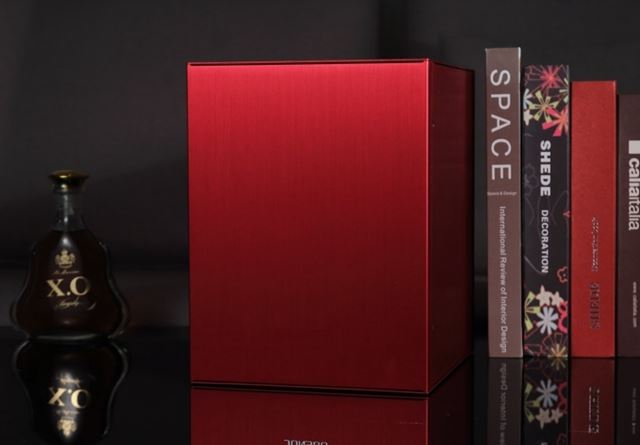

你是否曾经看中了一款非常漂亮的小机箱，只是因为自己的主板太大而不得不放弃？
作为主机里面最大的配件，主板的大小决定了可以选择机箱的大小。当你看中一款精致的小机箱，却不是所有的主板都可以放得进去；而一块ITX主板几乎可以适应所有的机箱，可以尽情选择最心仪的机箱来组成一套最合适的主机平台。

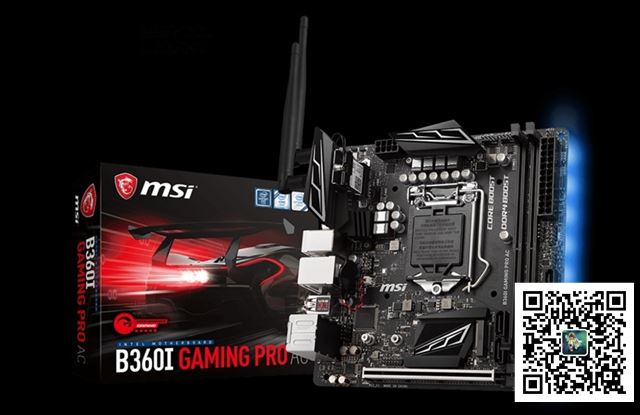

今天我们要评测的是微星公司最新推出的B360I GAMING PRO AC主板。它采用标准的mini-ITX板型结构，17x17cm大小。“AC”后缀则表明了支持Wi-Fi和蓝牙5.0。配合微星优秀的BIOS，可以让机箱内所有风扇在低负载下停转，助你搭建一台零噪音的ITX平台。
另外，这张主板还提供了轻度光污染，用手机安装MSI GAMING APP 就能随心调节各种灯效。如果你是不喜欢光污染的玩家，可以在APP里面直接关闭所有的灯光。

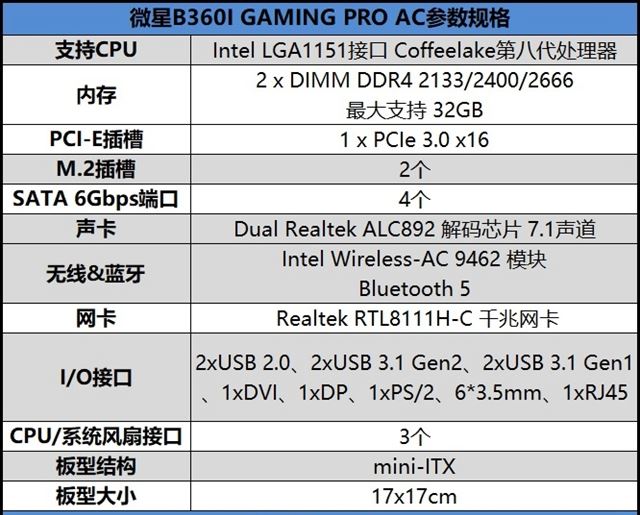

微星B360I GAMING PRO AC主板参数如下：
二、外观：双M.2接口+6项数字供电

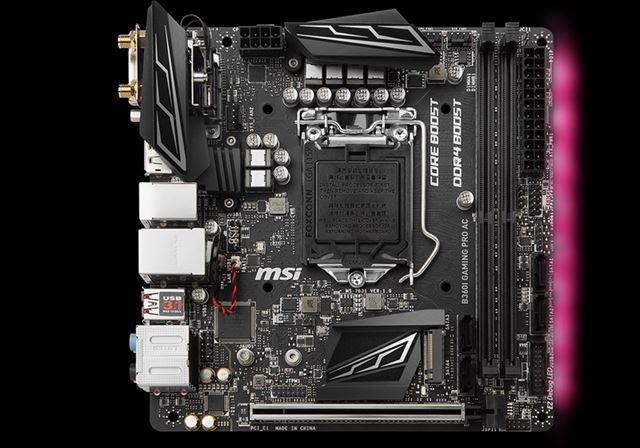

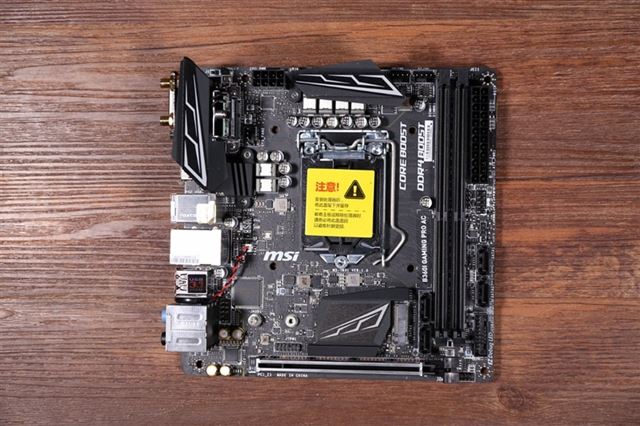

标准的mini-ITX板型结构，17x17cm大小，目前市面上的机箱基本上全支持。

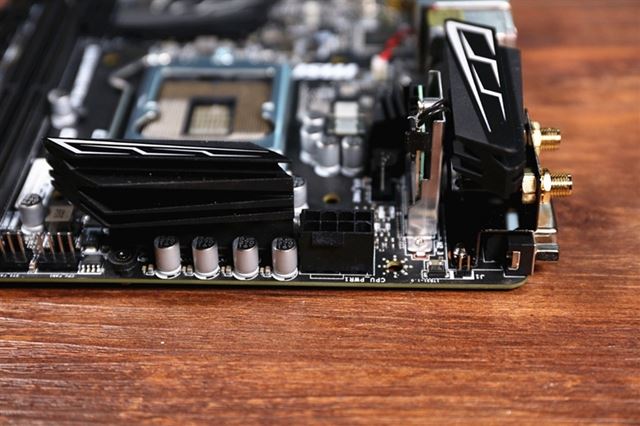

CPU采用8Pin供电接入。供电模块则使用了2块带有电竞元素的散热片，能够应付满载运行的8700K。

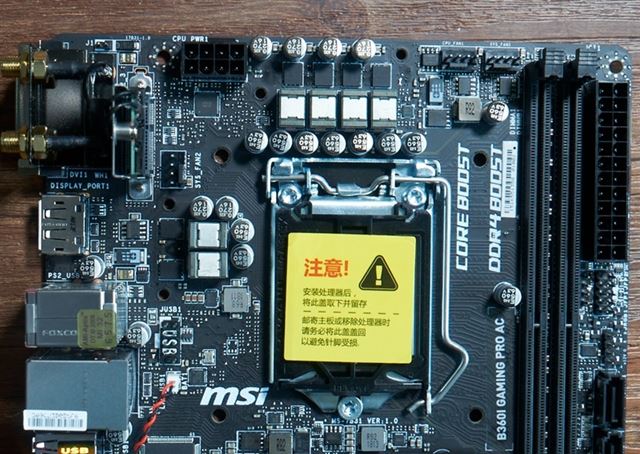

拆开散热片，可以看到B360I GAMING PRO AC的供电模块。CPU部分采用了6相供电，每相由一个TI产的MOS和一个LR36的无卤素电感组成，能承受40A的电流，6相供电理论上能支持TDP为250W的CPU。
微星B360I GAMING PRO AC主板虽然没有高端主板上常见的Debug灯，但是却提供了更加实用LED侦错灯。

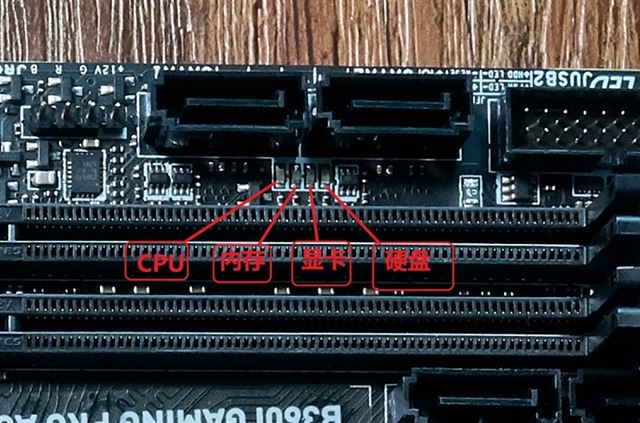

如上图所示，在内存插槽与SATA端口之间有4个LED指示灯，分别代表CPU、内存、显卡、启动设备。当电脑出现故障无法正常开机时，对应的LED指示灯就会亮起来，告诉您是哪一个部件出了问题。
开始测试的时候，在搭建好测试平台后一直无法启动，但是第一个代表CPU的LED灯一直亮着。拆下CPU才发现主板的CPU插座有几个针脚完全弯掉了（下面的图中可以明显的看到），用针重新拨回来就OK了。

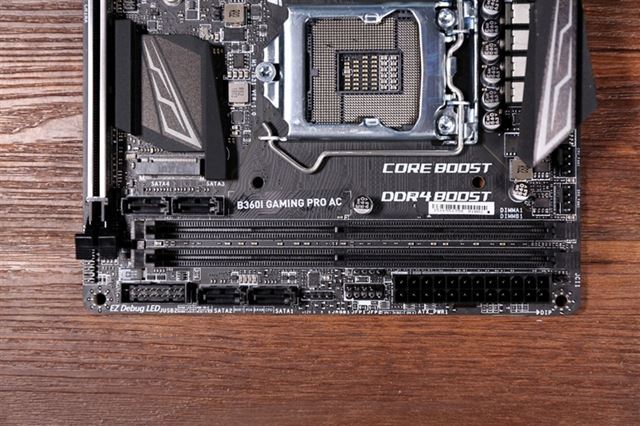

2条DDR4内存插槽和4个SATA3.0端口紧密的排列在一起。

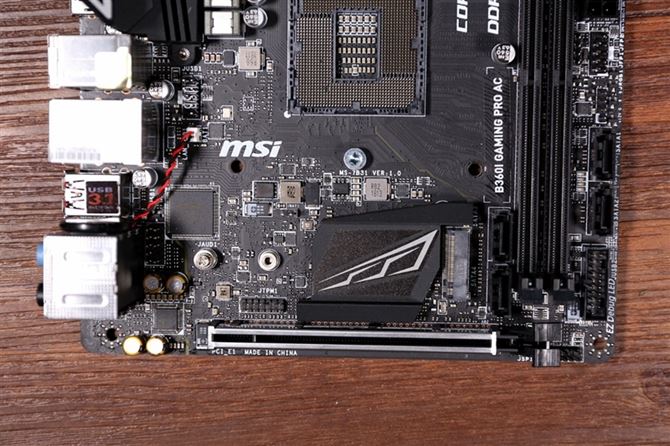

配备了1条PCI-E x16全尺寸插槽，除了能插显卡之外，还能支持各种PCI-E x1和PCI-E x4的设备。

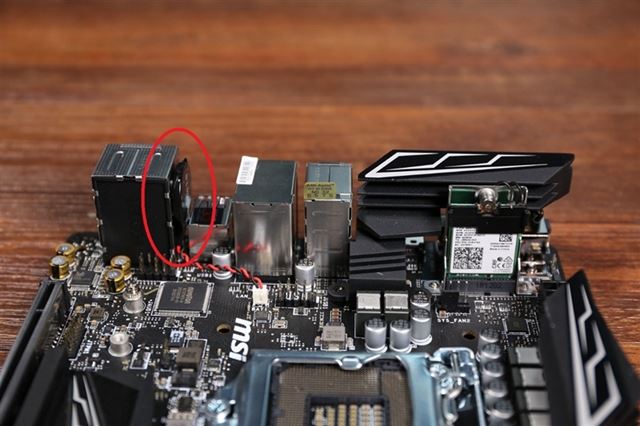

给主板CMOS供电的银锌电池被黏在音频接口处。
Intel Wireless-AC 9462 模块，支持 Wi-Fi 802.11 a/b/g/n/ac，双频 MU-MIMO, 最高速度为 433 Mbps，实测局域网端文件拷贝速度可以稳定在30MB/s以上。背部还配备了2个Wi-Fi天线接口。

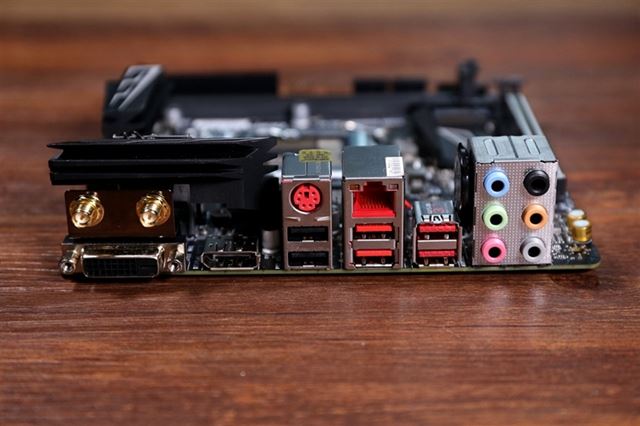

背板I/O接口方面，共有6个USB接口，分别是2xUSB 2.0、2xUSB 3.1 Gen1、2xUSB 3.1 Gen2。另外还有RJ45、PS/2、DP、DVI接口各一个以及2个Wi-FiI天线接口，。
RJ45千兆LAN口具有15KV抗电涌保护，以保护网络免受雷击和静电。
背面还有一个PCIe3.0x4通道的M.2插座，这还是第一次有ITX主板同时配备了2个M.2端口。
有一点需要注意，只有背面这个M.2接口才能支持Intel Optane傲腾存储技术。

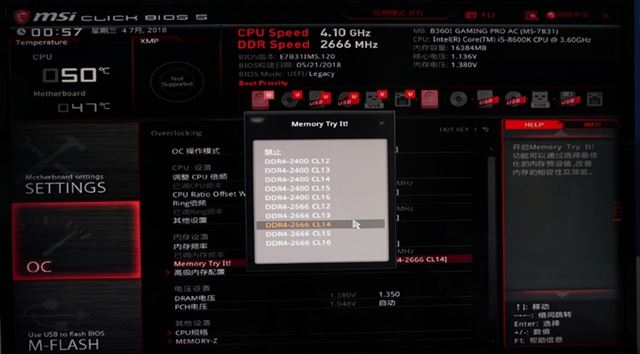

三、BIOS功能介绍：选项丰富 内存轻松超频2667MHz

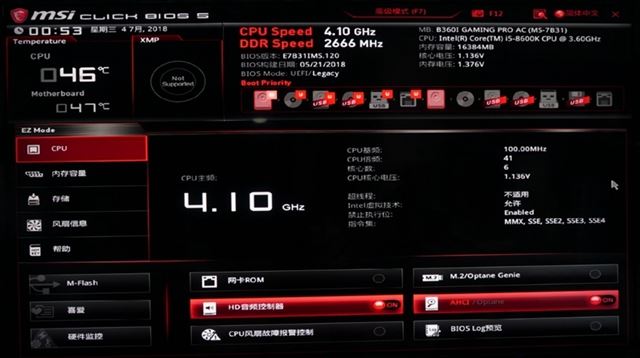

B360I GAMING PRO AC的BIOS依然采用了Click BIOS 5图形化UEFI 。BIOS界面包含CPU、内存的频率和电压， CPU以及主板温度等信息。

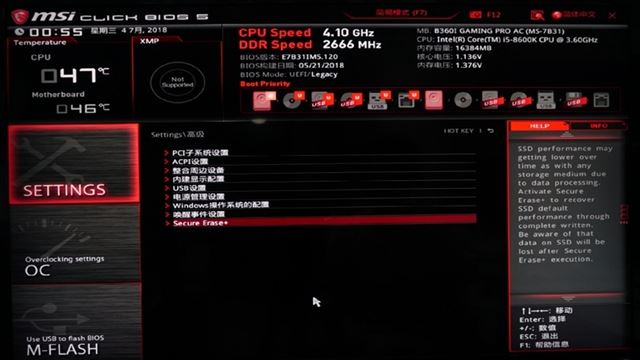

高级模式界面内提供了CPU、芯片组、电源、存储、网络、USB接口等主板绝大多数功能调节功能。

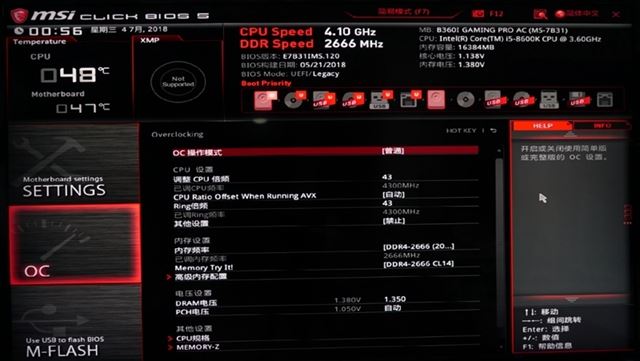

OC界面设置，由于芯片组所限，没法对CPU进行超频（可以降频）。

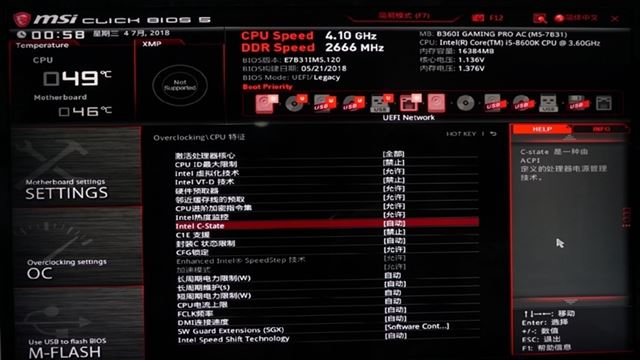

CPU特性开关设置。

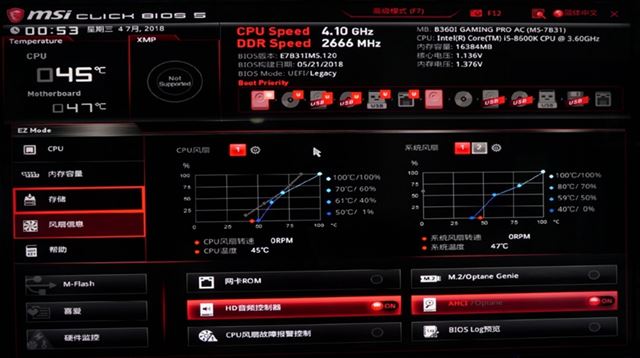

B360I GAMING PRO AC的BIOS同样也支持CPU与系统风扇停转的功能。

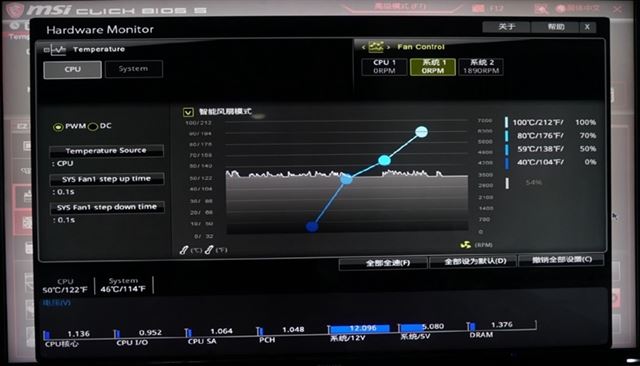

右上点CPU（依据CPU温度调整转速）、勾选智能风扇模式，然后手动调节每个阶段的温度和转速，比如想在50度以下让CPU风扇停转，就将电压拉到0，温度拉到55度。
如图上的设置，50度以下风扇0转，60度时为40%转速，70度时60%转速，100度为100%。
2个系统风扇也可以做同样的设置，让机箱风扇在待机或者低负载的情况下停转。
四、性能测试：功耗表现是意外的惊喜

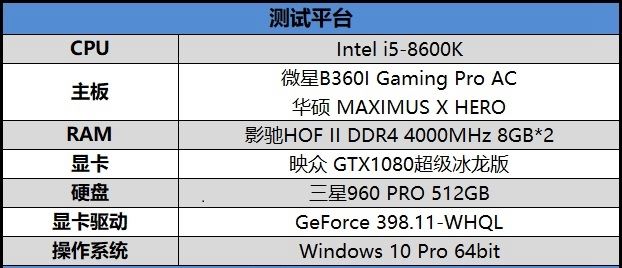

测试平台如下：
3DMark：
3Dmark测试可以反映整机的CPU与游戏性能。

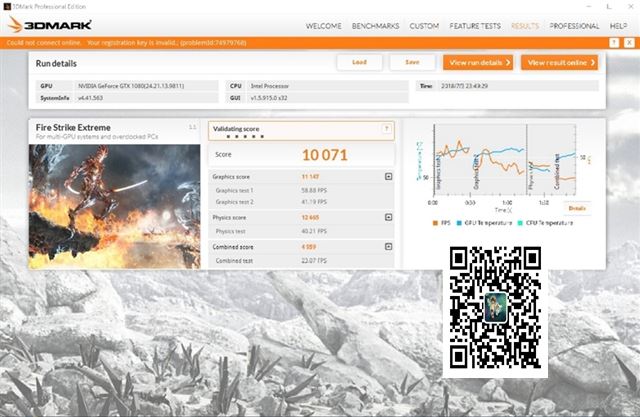

3DMark Fire Strike Extreme物理分数为12665，显卡分数为11147，8600K与GTX1080的性能在这里都能完全发挥。
内存性能测试：

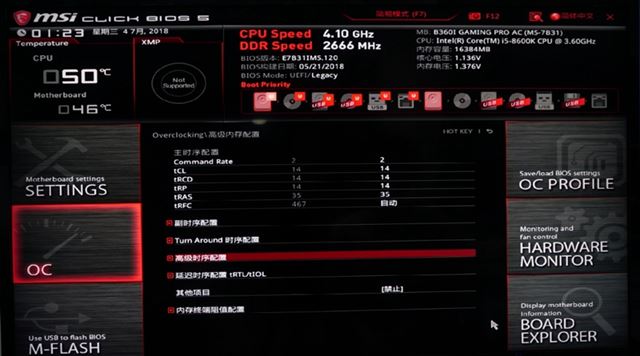

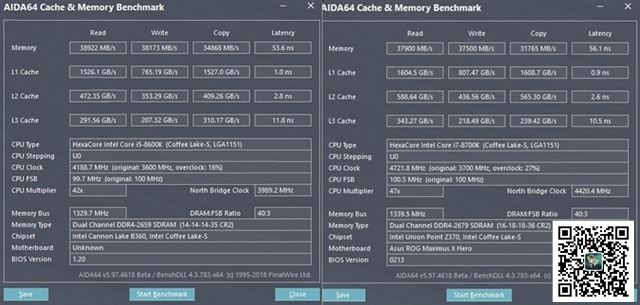

在BIOS将影驰HOF II DDR4 4000MHz 8GB频率调整为2666MHz 14-14-14-35 CR2，对比右边的MXH同频内存的测试成绩，B360I GAMING PRO AC的读写性能都要稍高一些。

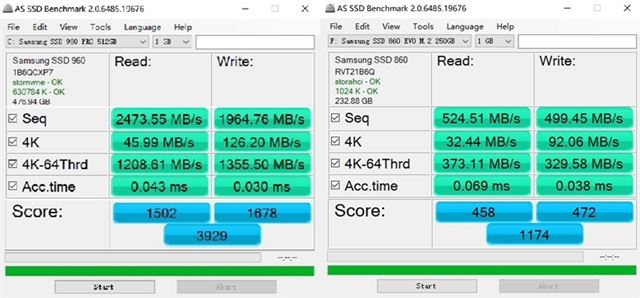

ASSSD Benchmark：
微星B360I GAMING PRO AC有2个M.2 2280接口，这次我们对比测试的2个硬盘都是M.2接口，其中三星960 PRO 512GB是走PCI-E通道，而三星860 EVO 250GB则是SATA通道的SSD。
我们手上这块三星960 EVO使用了近2年时间，已经有一些掉速的情况，但是读写性能依旧是三星860 EVO的三倍有余。对于想体验极速SSD的玩家来说，M.2 SSD是必须的选择。
功耗测试：

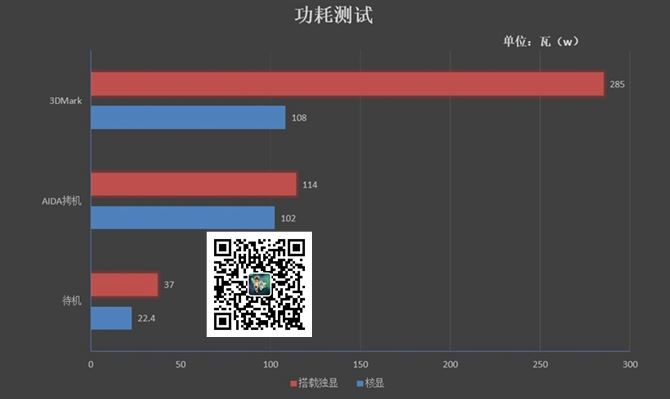

以下是平台整机功耗，分别测试使用核显、搭载独显的待机、拷机和3DMark的功耗，测试使用的电源为酷冷至尊750 TUF Gaming Edition。
微星B360I GAMING PRO AC平台是小编测试过的功耗最低的主流平台。在使用内置核显的时候，不论游戏测试还是AIDA64 拷机测试，整机功耗均只有100瓦左右。
五、总结：愿大家都能搭建自己喜欢的ITX平台
22.4W的待机功耗意味着什么呢！一天24小时不关机，耗电为0.5度，一个月则是15度电。仅凭这一点，微星B360I GAMING PRO AC就有足够广泛的应用空间，可以作为高性能的下载机、PT上传机、客厅HTPC主机、或者组建一个NAS平台等等。
虽然Intel ATOM平台的功耗也不高（待机18W左右），但是其性能相信大家都很清楚，相比i5-8600K落后了几十条街。
同样是作为HTPC主机，ATOM连软解高码率的1080P视频都很吃力，8600K则可以软解几乎所有的4K视频。对于软解可能很多用户不太清楚，限于篇幅，就说一句：“CPU软解出来的画面是最原汁原味的，画质上远远强于硬解”（目前包括显卡在内，还有各类安卓盒子都是硬解4K视频）。
微星B360I GAMING PRO AC的BIOS可以将主板上的3个4pin风扇接口都能按照用户的需求设置温度曲线，在低负载或者待机的时候将机箱内所有风扇停转，配合一个低负载风扇停转的静音电源（比如测试平台所用的电源），可以搭建一个完全静音的迷你主机平台。
微星B360I GAMING PRO AC的特色不仅仅是静音低功耗和迷你，在性能和做工方面也毫不含糊。
433 Mbps的Intel无线网卡让您摆脱网线的束缚；内置5.0的蓝牙模块可以轻松连接各种蓝牙设备；CPU供电区域双散热片设计在主机高负载运行时，也无需为主板的温度忧心；6相数字供电可以支持200W TDP的顶级CPU（8700K TDP为95W），配合最高支持32GB的DDR4 2667MHz内存和双M.2插座让您也能搭建一套顶级的桌面平台。
许多人心中都曾有过ITX的梦想，简约而完美是大家一致的追求。很多人电脑买回家，从始至终，主板上的6~7个PCI-e插槽除了显卡，基本上都没有安插其他的配件（本人也是-_-!）。既然是多余的东西，为何不干脆买个ITX主板，搭建一个ITX平台放在桌面上既整洁又干净，还可以为书房或者卧室节省一些空间出来。在这寸土寸金的年代，能省一点就是一点吧。

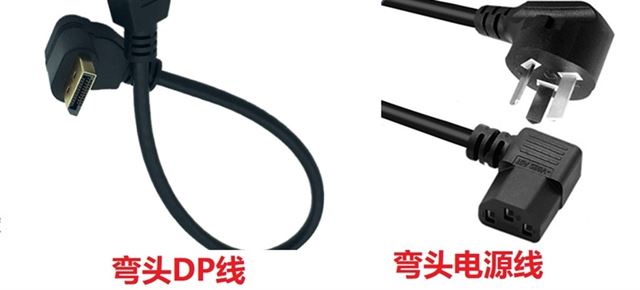

另外为大家推荐一些组建ITX平台的线材。如上图，一个弯头的DP线和一个弯头的电源线接在机箱背部，轻轻的推放在墙角，相比直线型的线材可以节省大量空间，而且更加安全。
最后，祝愿大家能搭建出自己喜欢的ITX平台。以上所述希望对大家有所帮助，如果大家有任何疑问请给我留言，小编会及时回复大家的。在此也非常感谢大家对脚本之家网站的支持！
