技嘉AORUS Z270X-GAMING 5主板怎么样?技嘉AORUS Z270X-GAMING 5主板评测

所属分类: 硬件教程 / 主板 阅读数: 1587
收藏 0 赞 0 分享

  英特尔于2017年初补全了第七代桌面级Kaby Lake处理器,不过其“挤牙膏”式的性能提升着实差强人意。和CPU一同上市的还有200系列芯片组,相较于100系列芯片组,200系列芯片组的升级主要体现在以下几个方面:

  1、提升了对DDR4内存的支持频率,由2133MHz提升为2400MHz;

  2、增加了PCI-E通道数量,Z270、H270、B250相较于Z170、H170、B150都增加了4条,主板能够容纳更多的设备;

  3、支持Intel Optane Technology,也就是Intel最新的非易失性存储技术,能够同时拥有内存的读写性能和硬盘的断电存储能力,然而理想很丰满,现实很骨感,相关产品还没有上市;

  4、RST(Intel Rapid Storage Technology,快速存储技术)版本由14升级为15,支持PCI-E SSD RAID。

  和CPU相比,200系列芯片组的升级似乎有着更多的亮点,其中最实用的恐怕就是PCI-E通道数的增加了,4条PCI-E通道能够额外增加一个M.2接口的SSD,并且能够运行在PCI-E 3.0 x4模式上,PCI-E通道的增加无疑将主板的存储性能提到了一个新的高度。今天脚本之家小编为大家带来的就是技嘉AORUS旗下的Z270X-GAMING 5主板评测,说起AORUS,大家的第一反应可能是技嘉旗下的高端游戏笔记本品牌,但是现在,AORUS已经向板卡领域进军了。

技嘉AORUS Z270X-GAMING 5主板评测

  评测大纲:本篇评测主要分为规格、外观、拆解、BIOS和评测总结五部分,点击下方图片即可跳转到相关评测环节。

技嘉AORUS Z270X-GAMING 5主板评测

技嘉AORUS Z270X-GAMING 5主板评测

技嘉AORUS Z270X-GAMING 5主板评测

技嘉AORUS Z270X-GAMING 5主板评测

技嘉AORUS Z270X-GAMING 5主板评测

  一、规格解析:24条PCI-E最实用

  AORUS曾经是技嘉旗下的高端游戏笔记本品牌,随着国内电竞事业的不断发展,技嘉敏锐地洞察到AORUS品牌所蕴含的巨大能量,于是对AORUS的产品线进行了调整,将键鼠、板卡等产品并入了AORUS。

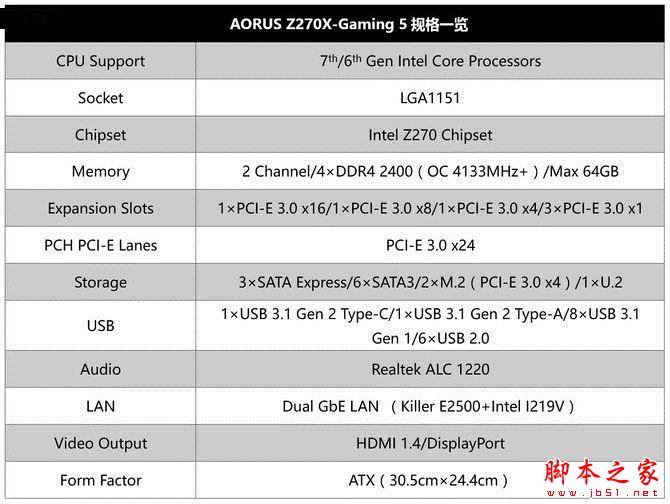

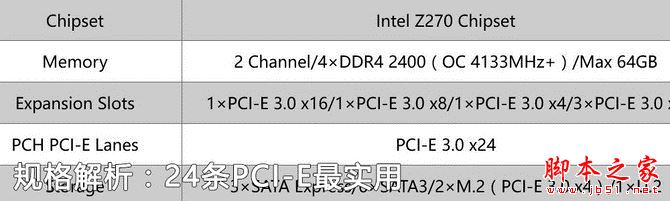

  伴随英特尔200系列芯片组的上市,AORUS相继推出了多达6款的Z270主板,分别是Z270X-Gaming 9、Z270X-Gaming 8、Z270X-Gaming 7、Z270X-Gaming K7、Z270X-Gaming 5、Z270X-Gaming K5。今天的主角就是其中的AORUS Z270X-Gaming 5主板,具体规格见下表:

一、规格解析:24条PCI-E最实用

  除了支持第七代Kaby Lake处理器外,200系列主板还向下兼容第六代Skylake处理器。内存频率方面提升到2400MHz,并且官方标称的最大超频频率为4133MHz。CPU的PCI-E通道数和Z170相比没有变化,都是1×16或2×8或1×8加2×4,反倒是芯片组的PCI-E通道数增加到了24条,如此便带来了2个M.2接口SSD,并且带宽全部为PCI-E 3.0 x4。USB接口方面原生+板载一共为16个,音频为创新X-Fi MB5音频强化套件+Realtek ALC 1220音频芯片,网络则是采用了Killer E2500+Intel I219V的双网卡方案。

  二、外观解析:白色装甲+炫彩魔光

二、外观解析:白色装甲+炫彩魔光

  包装上,这款Z270X-GAMINGING 5主板以黑色为背景,辅以浅色斜纹填充。正面上方是一枚银色拉丝纹理的AORUS雄鹰logo,左下方标明了主板型号,并以橙色突出,整体设计十分简洁。

二、外观解析:白色装甲+炫彩魔光

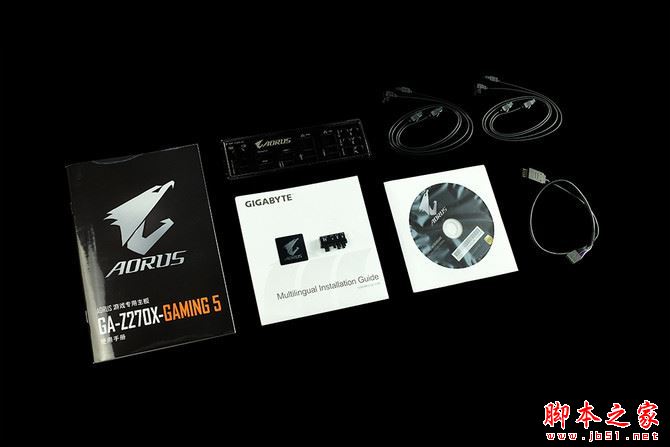

  包装内含1本使用手册、1本硬件安装指南、1张驱动光盘、1个I/O挡板铁片(背面带有缓冲垫)、4条SATA线、1条LED灯条延长线、1枚AORUSlogo贴纸,此外还有一枚G Connector安装器,用来简化安装机箱前置面板的跳线。

二、外观解析:白色装甲+炫彩魔光

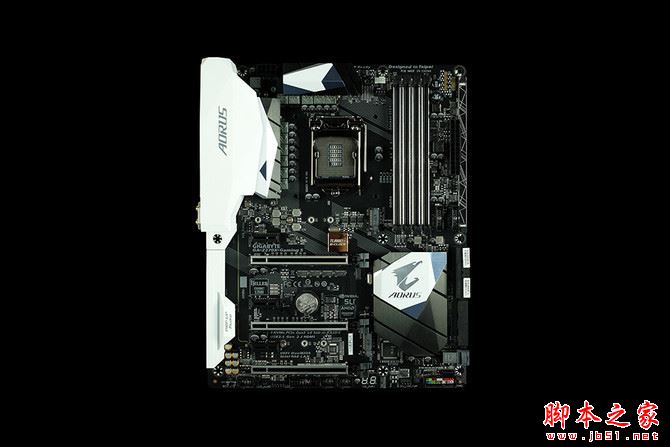

  主板正面,这块Z270X-GAMING 5主板为ATX板型,尺寸为30.5cm×24.4cm,也就是通常所说的大板。背部I/O接口上方以及音频区域覆盖有白色塑料装甲,I/O接口上方标有AORUS字样,右下方的芯片组上也有一枚AORUSlogo

二、外观解析:白色装甲+炫彩魔光

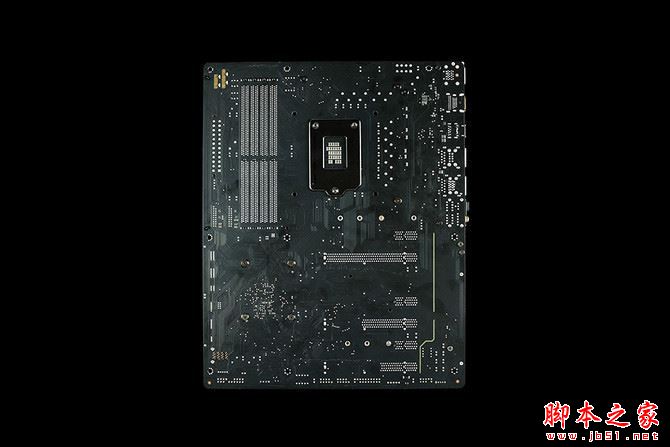

  主板背面,除了各种焊点外,还可以看到右下方的音频区域隔离线。

二、外观解析:白色装甲+炫彩魔光

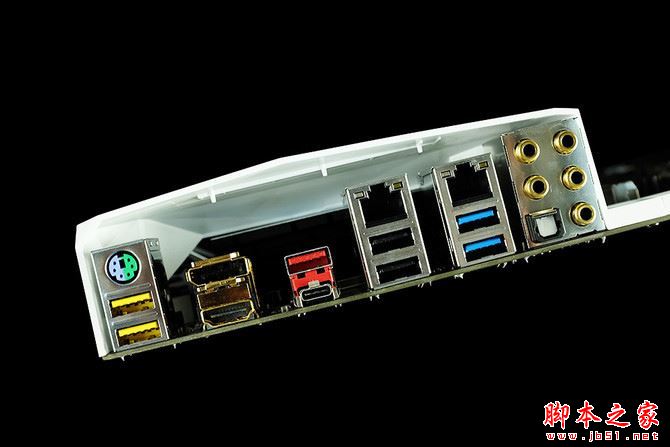

  背部I/O接口一览,包括1个PS/2键盘/鼠标接口、1个DisplayPort接口、1个HDMI接口、1个USB 3.1 Gen 2 Type-A接口(红色)、1个USB Type-C接口、4个USB 3.1 Gen 1接口(黄色、蓝色)、2个USB 2.0接口、2个RJ-45网口、1个S/PDIF光纤输出接口,以及5个镀金音频接口。

二、外观解析:白色装甲+炫彩魔光

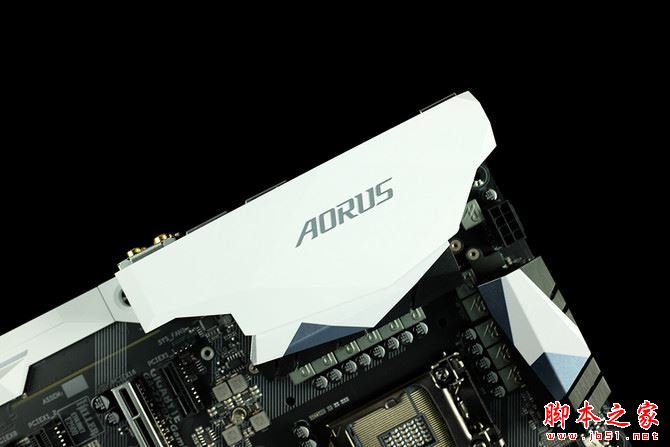

  背部I/O上方的白色装甲细节,装甲下方为两段式散热片,散热片之间并没有通过热管进行连接。

二、外观解析:白色装甲+炫彩魔光

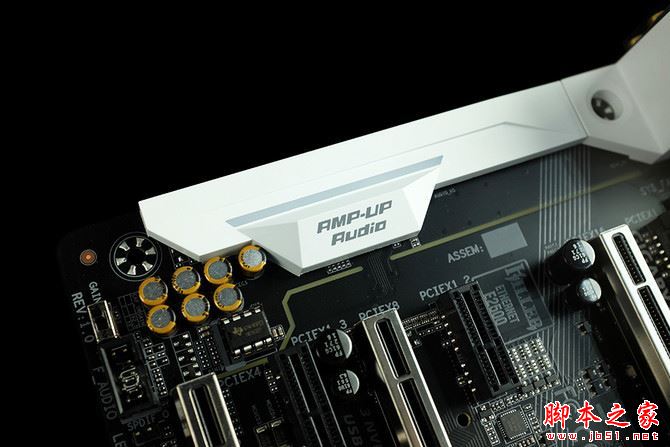

  音频区域装甲细节,这块Z270X-GAMING 5主板采用了创新X-Fi MB5音频强化套件+Realtek ALC 1220音频芯片的解决方案,并且支持更换功放芯片。

二、外观解析:白色装甲+炫彩魔光

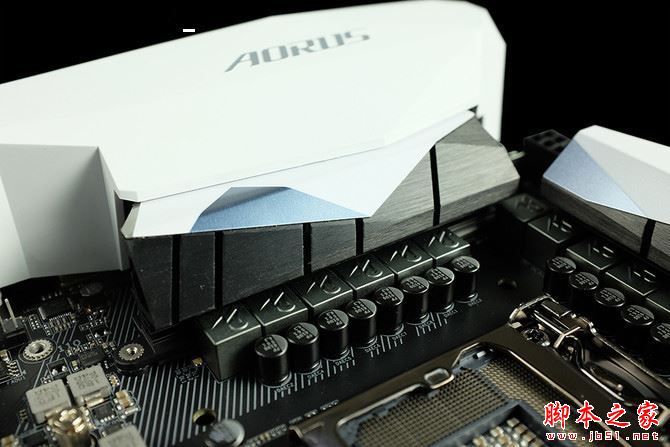

  散热片采用斜线切割处理,并且经过多次切削,呈现出多个截面。散热片表面为拉丝纹理,上方覆盖有白色+银色的不规则图案,整体质感十分优秀。

二、外观解析:白色装甲+炫彩魔光

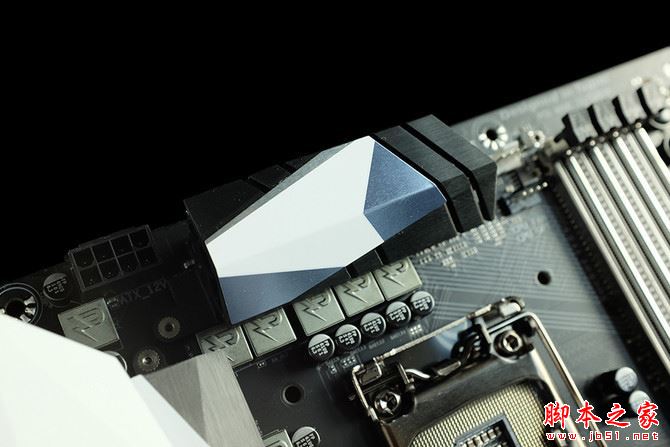

  CPU插槽上方的散热片细节。

二、外观解析:白色装甲+炫彩魔光

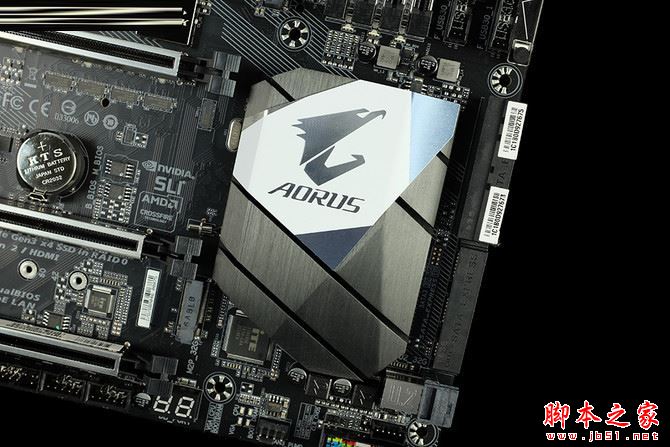

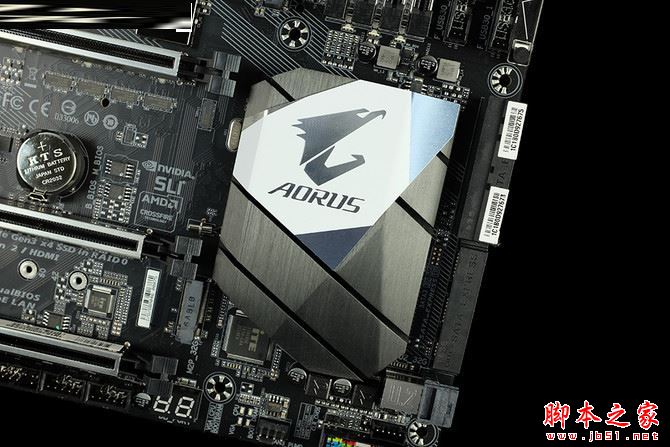

  芯片组散热片,从明暗变化可以看出散热片上拥有至少3个横截面。AORUSlogo以立体斜纹填充,并且在灯光下有反光效果。

二、外观解析:白色装甲+炫彩魔光

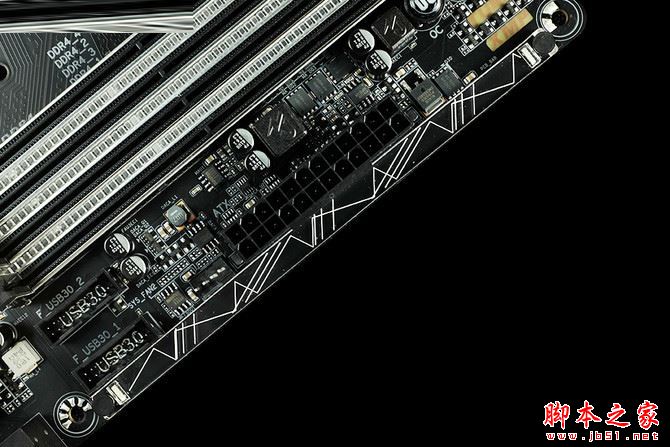

  24PIN主板供电插座右侧的板边导光条,不仅能够发光,还支持自行更换,当然前提是你已经定制好一块。

  灯光演示,这款主板将灯光系统引入了包括CPU供电、内存、主板装甲、显卡插槽、芯片组及板边导光条在内的6个区域,并且支持1600万色全彩RGB以及6种灯光模式,可以根据喜好调整颜色及闪烁速度。

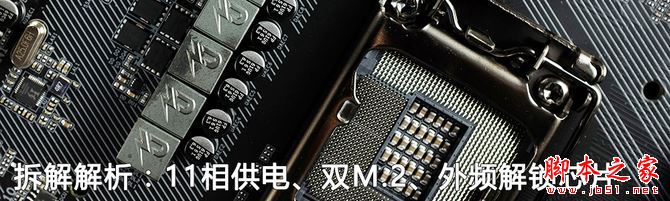

  三、拆解解析:11相供电、双M.2、外频解锁芯片

三、拆解解析:11相供电、双M.2

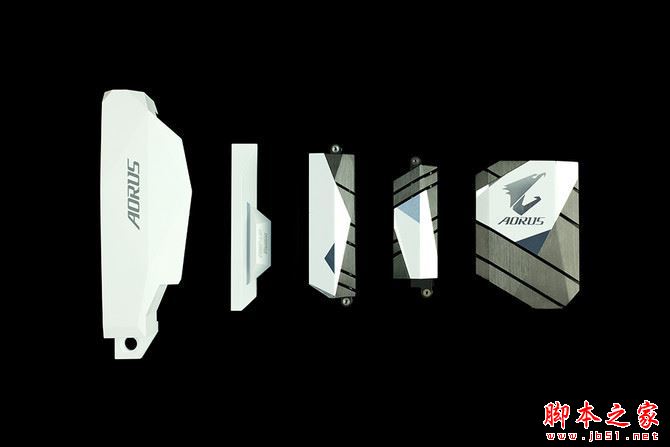

  拧下主板背面的固定螺丝后就可以将装甲及散热片取下。

三、拆解解析:11相供电、双M.2

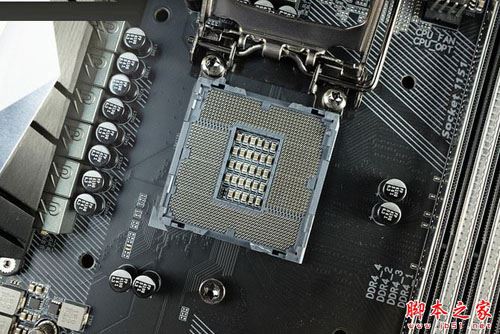

  LGA1151 CPU插座,支持英特尔第七代Kaby Lake处理器,同时向下兼容第六代Skylake处理器。针脚处采用强化镀金设计,能够防止锈蚀和接触不良的状况。

三、拆解解析:11相供电、双M.2

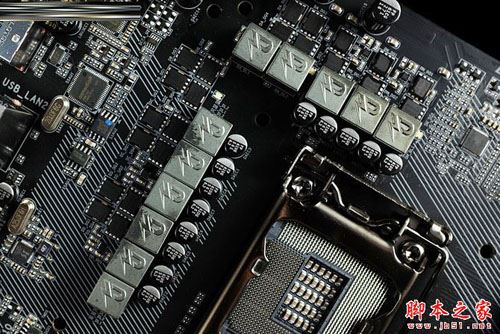

  CPU采用8+3相供电设计,其中CPU核心为8相,核显为3相,总共11相。每相“一上一下”两个MOSFET、一个印有闪电logo的封闭式铁芯电感外加一个黑色FPCAP(富士通)固态电容。

三、拆解解析:11相供电、双M.2

  供电主控芯片为Intersil ISL95866。

三、拆解解析:11相供电、双M.2

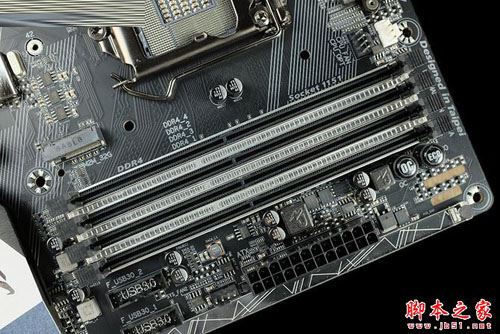

  4条DDR4 DIMM插槽,最高支持64GB DDR4-2400,支持双通道、XMP,标称的最高超频频率能够达到4133MHz,当然这还得看内存的超频体质如何。插槽下方还覆盖有合金装甲以增加强度。

三、拆解解析:11相供电、双M.2

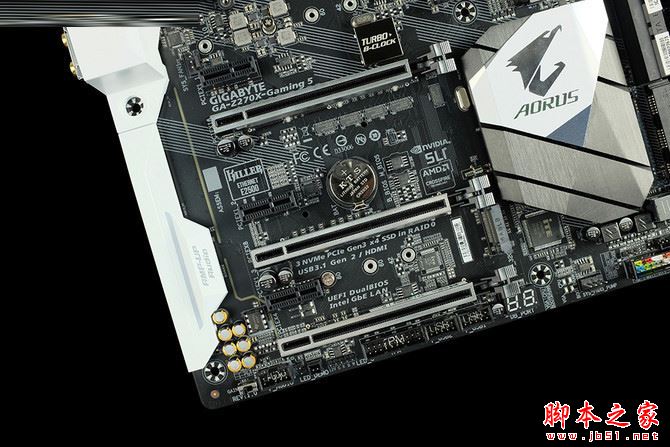

  扩展插槽从上到下依次为PCI-E 3.0 x1、PCI-E 3.0 x16、PCI-E 3.0 x1、PCI-E 3.0 x16(最大x8)、PCI-E 3.0 x1、PCI-E 3.0 x16(最大x4),支持AMD CrossFire和NVIDIA SLI,其中3条PCI-E 3.0 x1和最下方的PCI-E 3.0 x16均由芯片组提供,3条PCI-E 3.0 x16插槽均覆盖有合金装甲。

三、拆解解析:11相供电、双M.2

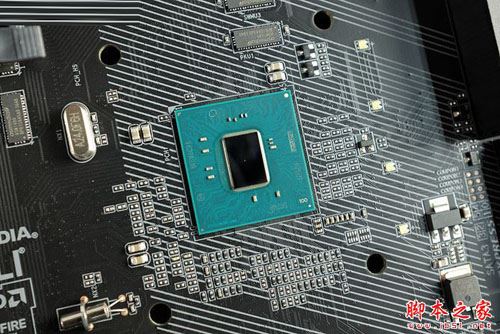

  Z270芯片组。

三、拆解解析:11相供电、双M.2

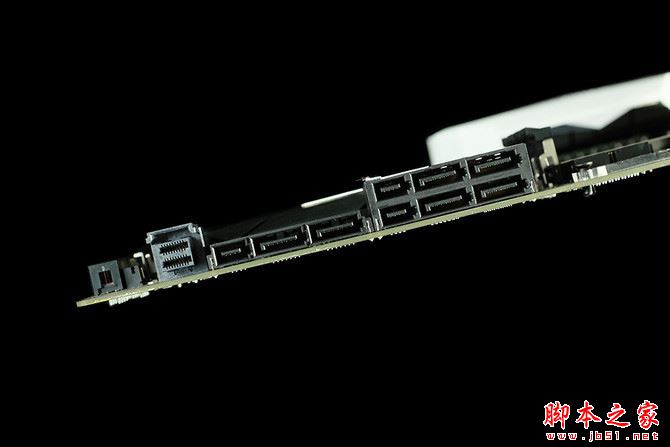

  存储接口方面由芯片组原生提供3个SATA Express接口、6个SATA 3.0(6Gb/s)接口、1个U.2接口,其中第三条PCI-E 3.0 x1与SATA3_1共享带宽,也就是说当第三条PCI-E 3.0 x1使用时SATA3_1会失效。

三、拆解解析:11相供电、双M.2

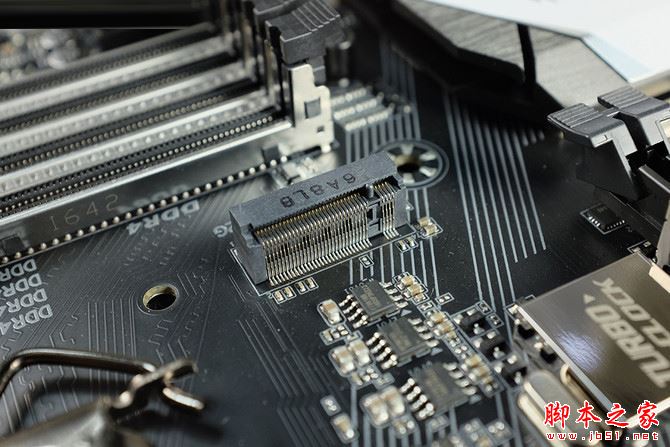

  位于CPU插槽下方的第一个M.2接口,最大支持M.2 22110规格。相较于100系列芯片组,200系列芯片组普遍增加了PCI-E通道数量,体现到主板上就是增加了一个M.2接口,并且两个M.2接口全都运行在PCI-E 3.0 x4模式上,理论带宽达32Gb/s。需要说明的是,当此M.2接口使用时会导致SATA3_4/5失效。

三、拆解解析:11相供电、双M.2

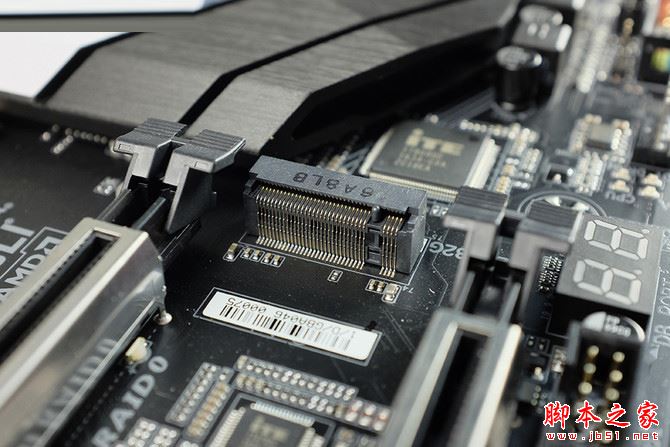

  第二个M.2接口位于PCI-E 3.0 x8和PCI-E 3.0 x4插槽之间,最大支持M.2 2280规格,带宽同样为32Gb/s。当安装M.2 SATA SSD时会导致SATA3_0失效,在使用PCI-E SSD时会与PCI-E 3.0 x4插槽共享带宽,并且PCI-E 3.0 x4插槽的带宽会降为PCI-E 3.0 x2。

三、拆解解析:11相供电、双M.2

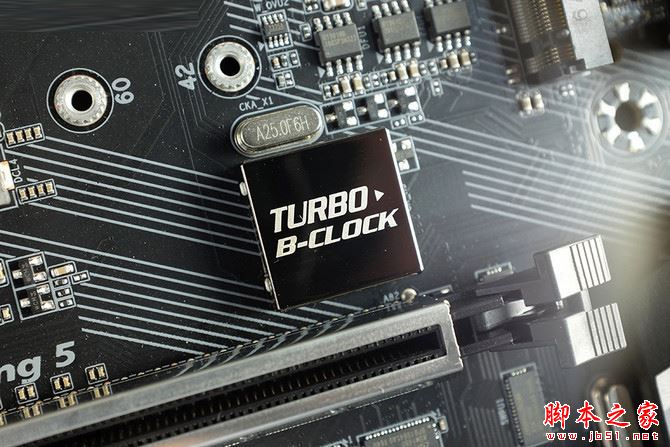

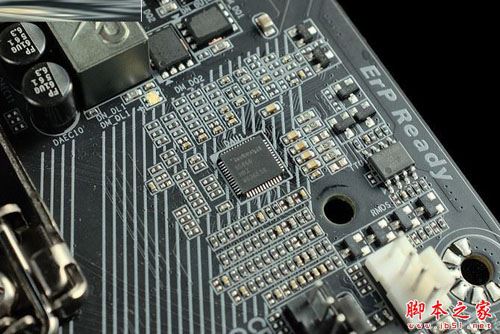

  在超频方面,Z270X-GAMING 5主板还增加了一枚能够调节CPU外频的Turbo B-Clock外频解锁芯片,使CPU外频能够在90-500MHz之间调节,超频设置更加灵活。

三、拆解解析:11相供电、双M.2

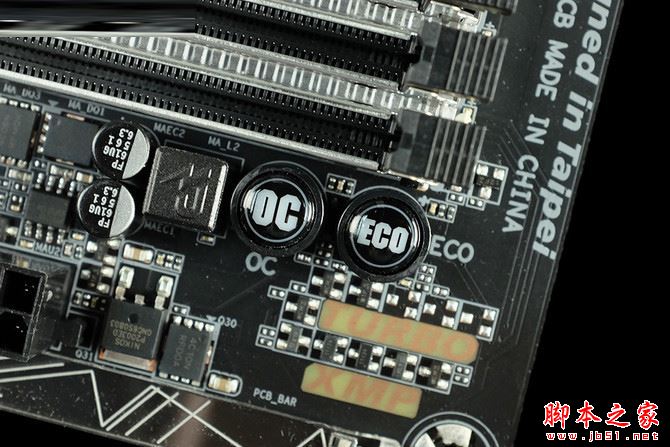

  位于内存插槽旁边的一键省电(ECO)/超频(OC)按钮,ECO按钮按下后变为绿色,OC按钮按下后变为红色。

三、拆解解析:11相供电、双M.2

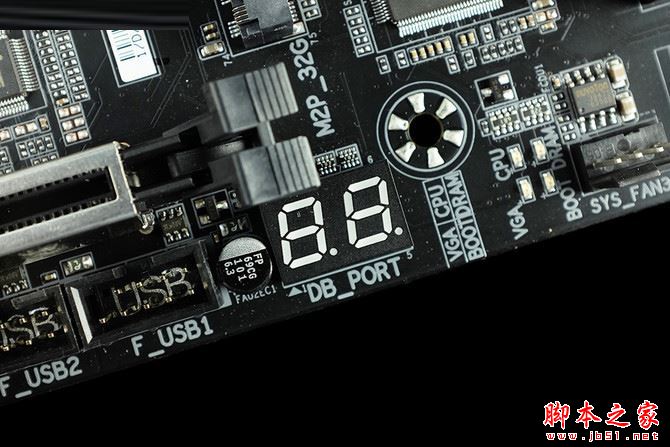

  主板下方的两位Debug侦错指示器,右侧是4枚状态指示灯,分别是CPU、BOOT、DRAM和VGA,亮灯则表示有异常。

三、拆解解析:11相供电、双M.2

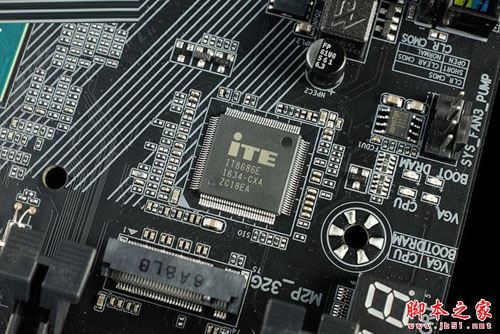

  提供监控功能的iTE IT8686E Super I/O芯片。

三、拆解解析:11相供电、双M.2

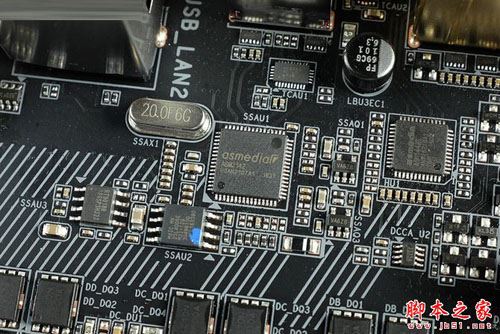

  ASMedia ASM2142 USB 3.1 Gen 2芯片,右侧的是提供核显HDMI输出的ASM1442K芯片。

三、拆解解析:11相供电、双M.2

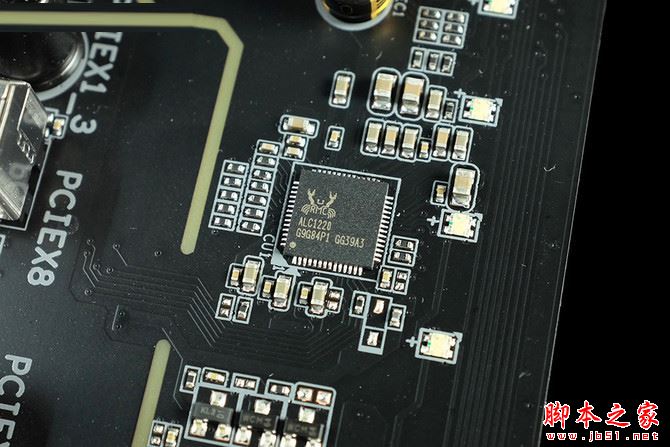

  音频解码芯片为Realtek的ALC 1220,规格上支持120dB信噪比。

三、拆解解析:11相供电、双M.2

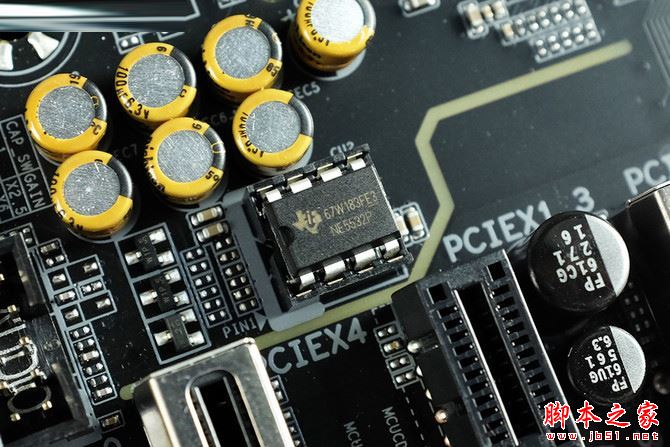

  搭配TI NE5532双路低噪声高速音频运算放大器,并且支持更换。上方为nichikon音频电容。

三、拆解解析:11相供电、双M.2

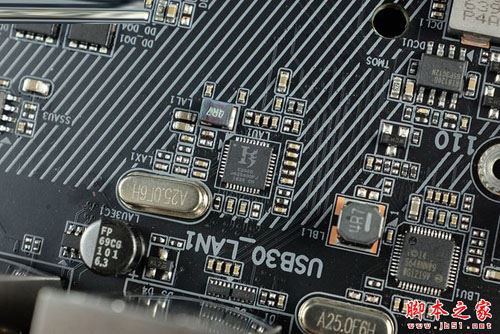

  双网卡方案,Killer E2500+Intel I219V。

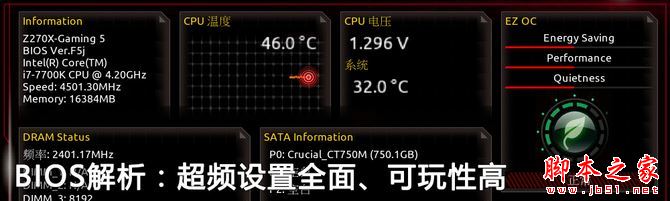

  四、BIOS解析:超频设置全面、可玩性高

四、BIOS解析:超频设置全面、可玩性高

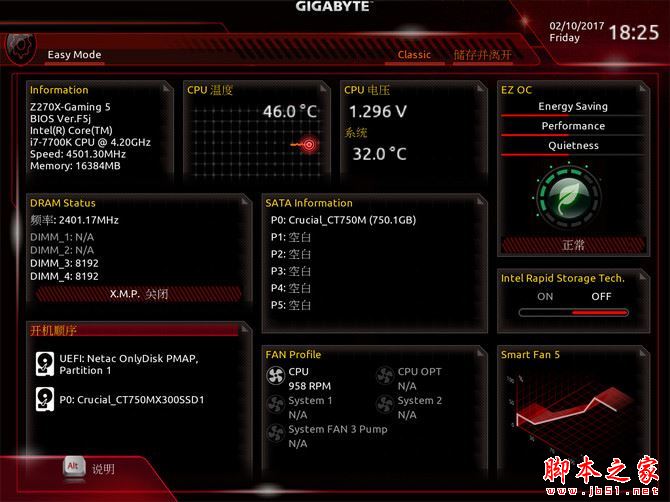

  主板BIOS分为Easy Mode和Classic两种模式,Easy Mode主要是一些基本信息的展示和简单的功能操作,基本信息包括系统信息、CPU温度及电压、内存状态、硬盘信息等,简单操作包括开启X.M.P.、调整开机顺序、自动超频等。

四、BIOS解析:超频设置全面、可玩性高

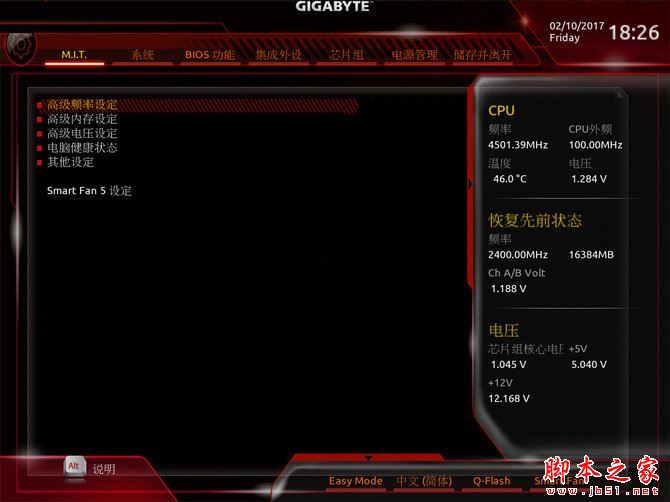

  Classic模式菜单,右侧和下方有隐藏式的弹窗。

四、BIOS解析:超频设置全面、可玩性高

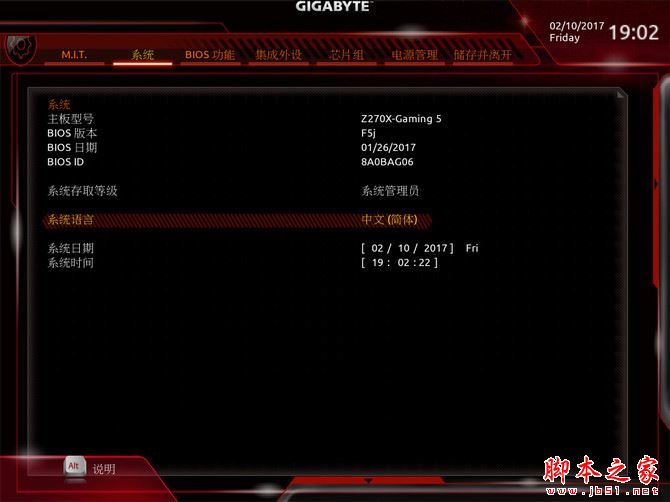

  BIOS已经更新至最新版本F5j,属于Beta版本。BIOS更新还是比较简单的,从技嘉官网下载BIOS文件解压缩至U盘,之后在开机画面时按下END进入BIOS更新页面,按照流程逐步操作即可完成。

四、BIOS解析:超频设置全面、可玩性高

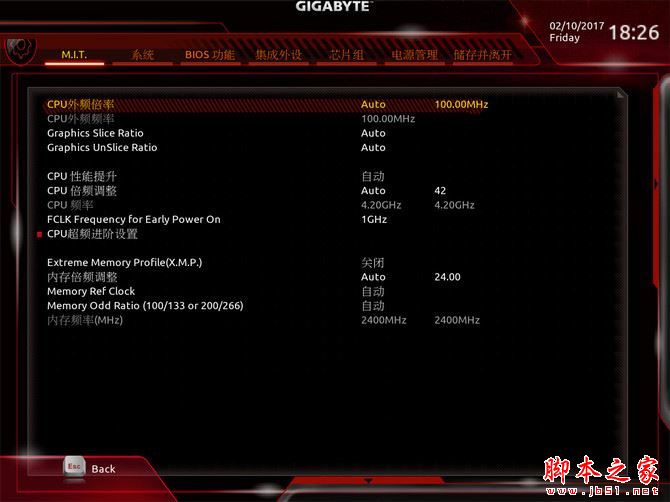

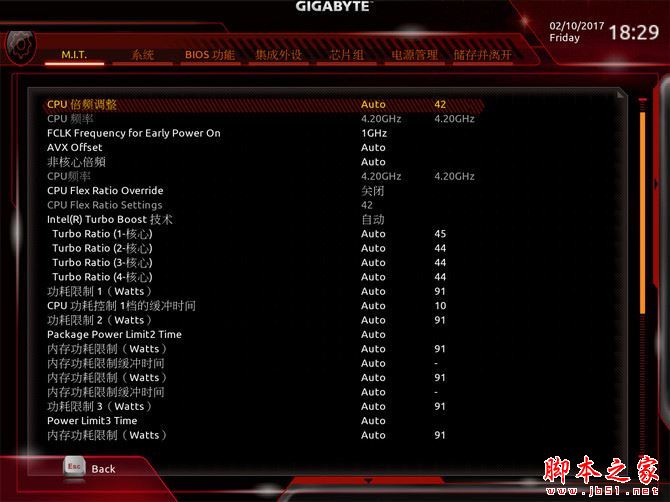

  M.I.T.菜单可以对CPU外频、倍频、内存倍频等进行设置。CPU外频可以在80MHz和500MHz之间进行调节,步进为0.01MHz。CPU倍频的调节范围是8-127。内存倍频的调节范围在8-41.33之间。

四、BIOS解析:超频设置全面、可玩性高

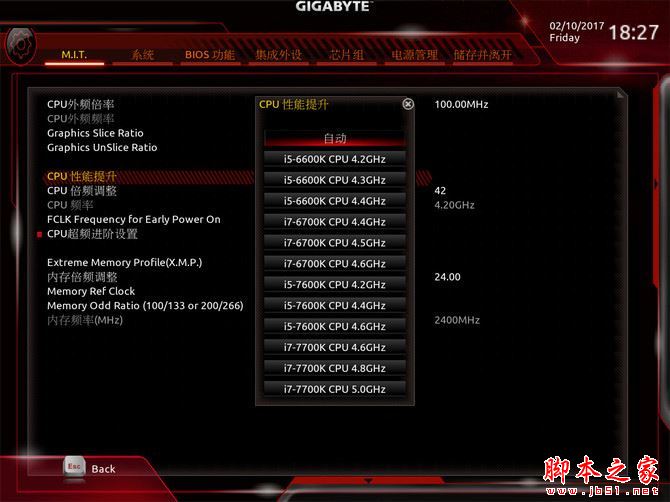

  除了手动调节各种参数外,主板BIOS还预设了i5-6600K、i7-6700K、i5-7600K、i7-7700K四款处理器的不同频率的提升参数,每款处理器有3种频率可选,方便玩家自动超频。

四、BIOS解析:超频设置全面、可玩性高

  CPU超频进阶设置菜单,能够对CPU进行更加细致的超频设置。

四、BIOS解析:超频设置全面、可玩性高

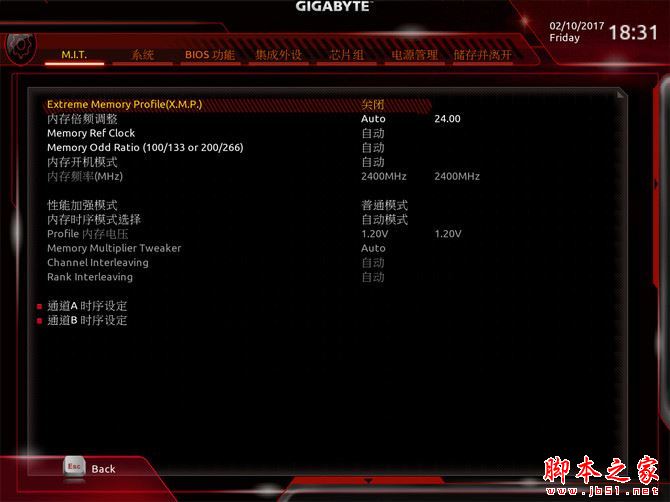

  高级内存设定菜单。

四、BIOS解析:超频设置全面、可玩性高

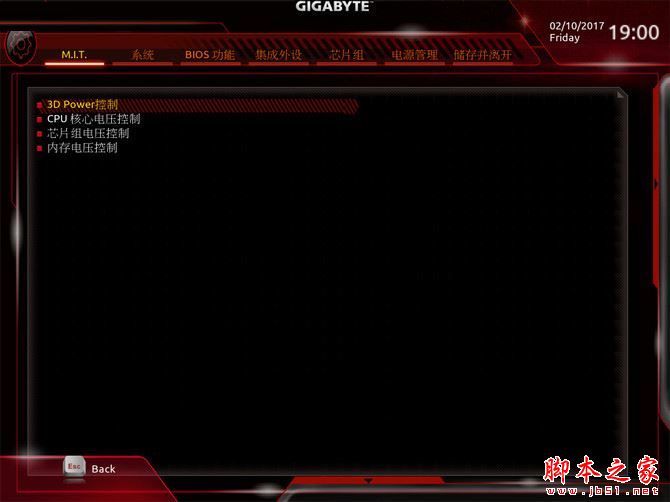

  高级电压设置菜单,包括3D Power控制、CPU核心电压控制、芯片组电压控制和内存电压控制四项。

四、BIOS解析:超频设置全面、可玩性高

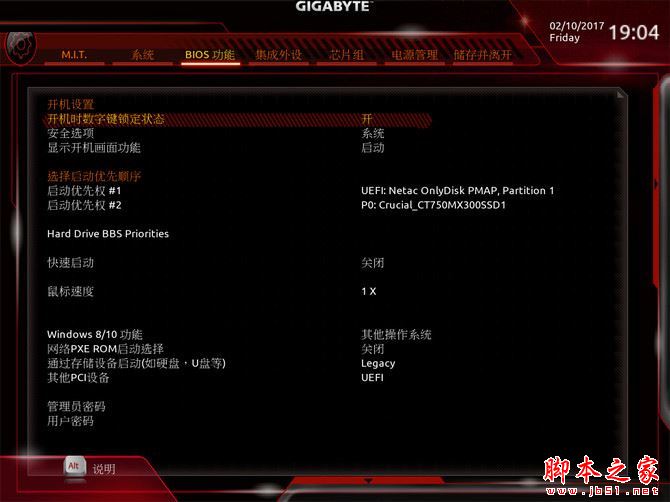

  BIOS功能菜单,除了显示开机画面、快速启动等功能外还可以调节BIOS页面下的鼠标移动速度。

四、BIOS解析:超频设置全面、可玩性高

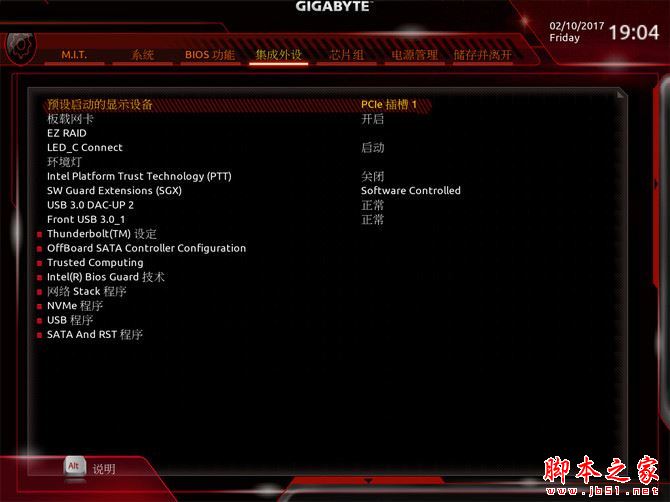

  集成外设菜单,包括主板环境灯的设置。

四、BIOS解析:超频设置全面、可玩性高

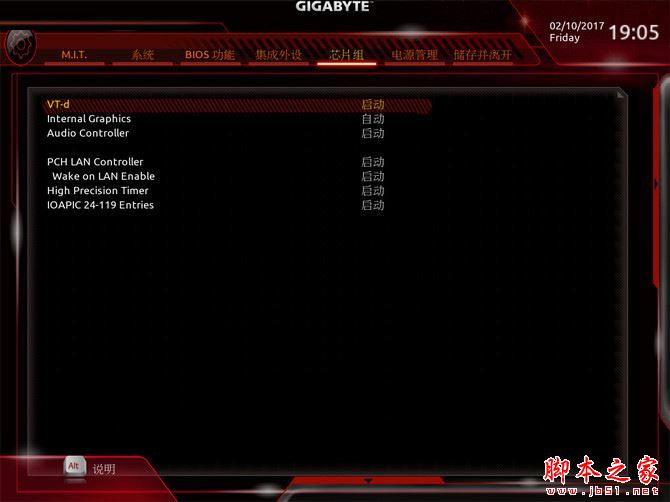

  芯片组菜单。

四、BIOS解析:超频设置全面、可玩性高

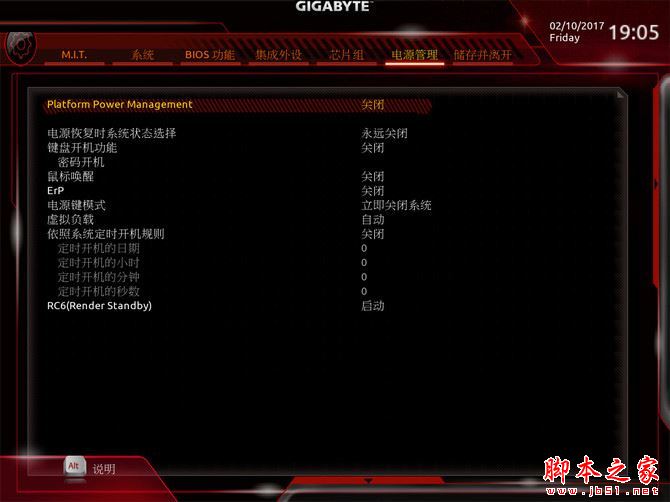

  电源管理菜单。

四、BIOS解析:超频设置全面、可玩性高

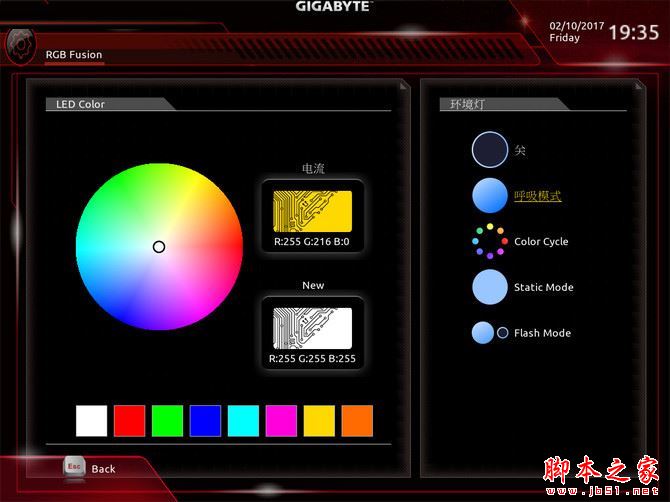

  集成外设菜单下的环境灯设置,包括呼吸模式、Color Cycle、Static Mode和Flash Mode四种模式。

四、BIOS解析:超频设置全面、可玩性高

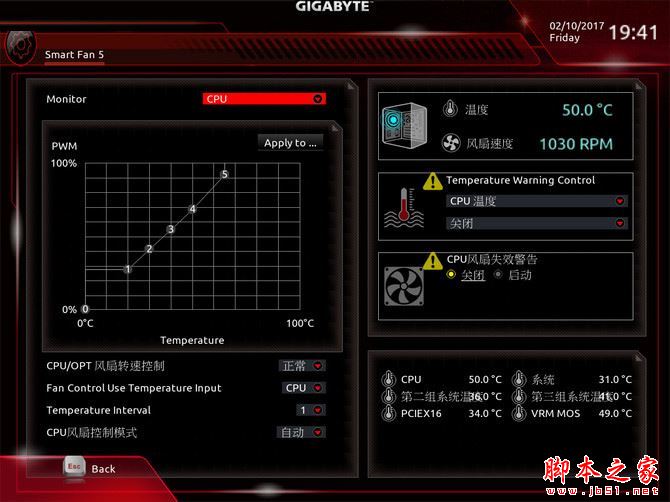

  风扇调节菜单,可以调节主板上5个风扇的转速,除此之外,通过板载的6个温度传感器还可以实时监控各个位置的温度。

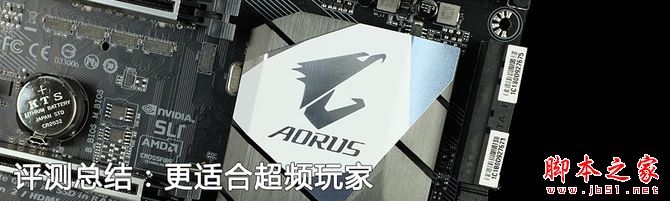

  五、评测总结:更加适合超频玩家

五、评测总结:更加适合超频玩家

  得益于200系列芯片组PCI-E通道数的增加,Z270系列主板普遍增加了第二个M.2 SSD接口,并且能够运行在PCI-E 3.0 x4模式下,技嘉AORUS Z270X-GAMING 5自然也不例外,双M.2接口大大提升了主板的存储性能。供电方面,11相的供电设计能够为CPU带来更加稳定的电流供应。此外,炫彩魔光系统、丰富的BIOS功能都让主板有了更多的可玩性。

  不可否认这款技嘉AORUS Z270X-GAMING 5主板拥有十足的竞争力,然而1799元售价也让其目标群体仅限于超频玩家,对一般用户而言仍然是B250主板+非K CPU具有更高的性价比。
