945GL主板时亮时不亮的维修过程

所属分类: 硬件教程 / 主板 阅读数: 1710
收藏 0 赞 0 分享
主板型号:杂牌945GL主板
故障现象:时亮时不亮3 I8 V2 p0 ^# C2 m

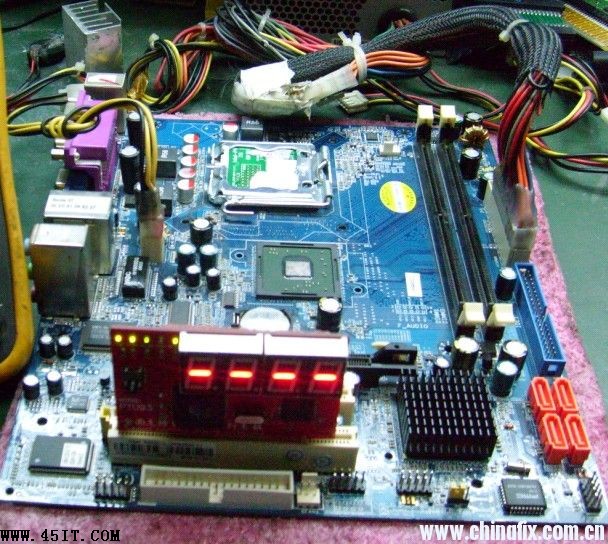

故障分析: 收到一个杂牌945GL主板,客户从外地发来的。故障写着时亮时不亮。我们测试第一次,居然可以亮。再测试第二次时,不过内存。再测试一下,居然没有复位了。上假负载测试,也是没有复位8 i7 U: ?* q0 e" K' R. t& g

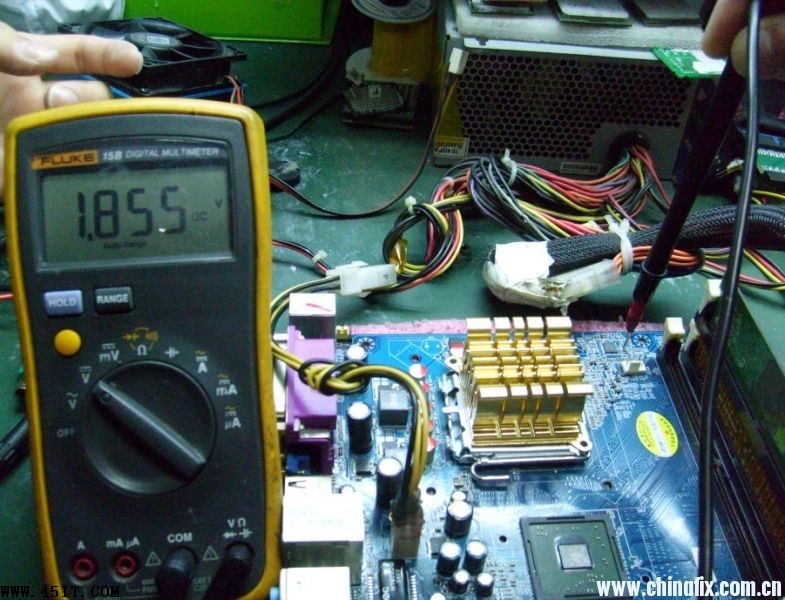

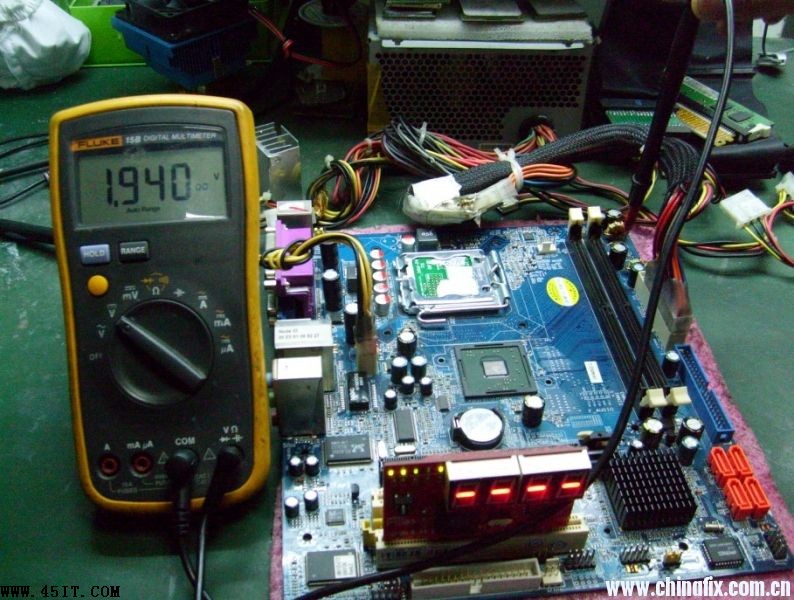

趁着没有复位的时候。赶紧测量一下。首先测量内存供电:DDR2内存1.9V正常。
1.jpg ! k3 w8 w/ S$ B. o

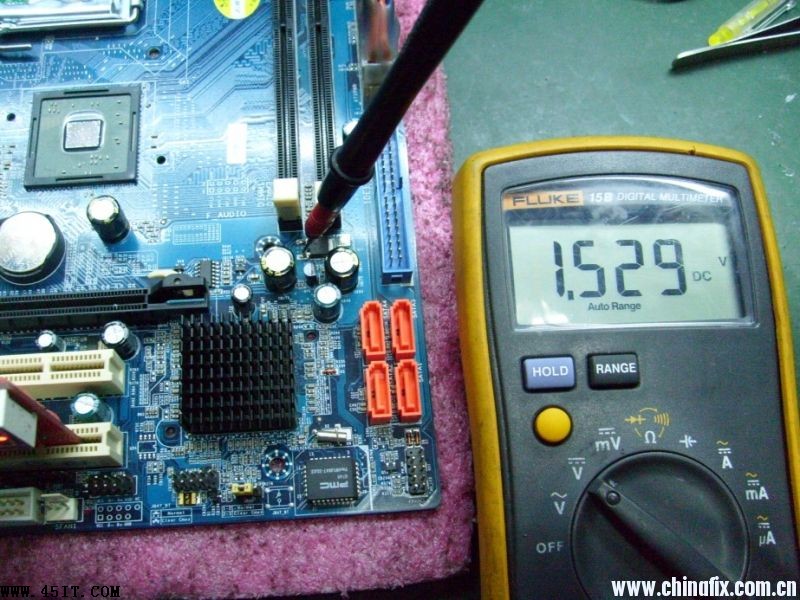

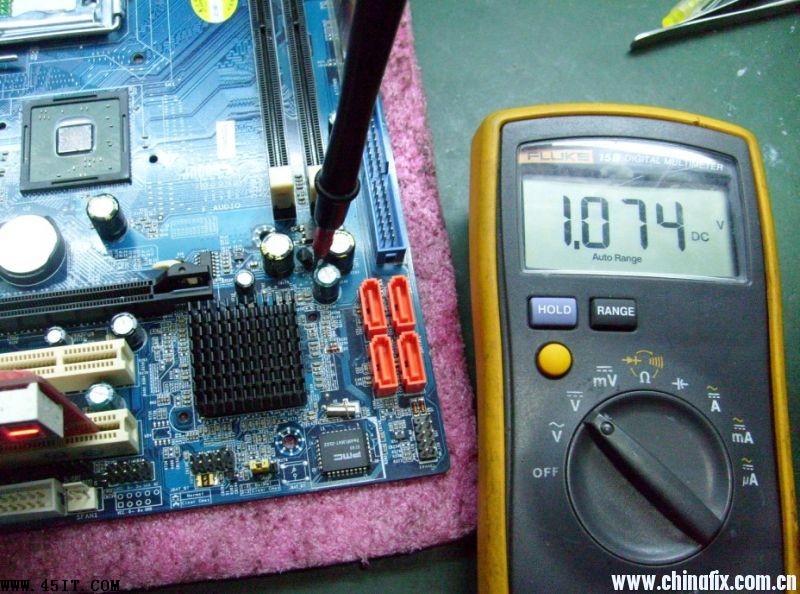

然后测量桥的供电,一个1.5V,一个1.05V.分别如下两个图所示
内存和桥的供电都没问题。接下来测量前端总线的供电1.2V也很正常。
4.jpg - P% G! S( d6 c, C- q

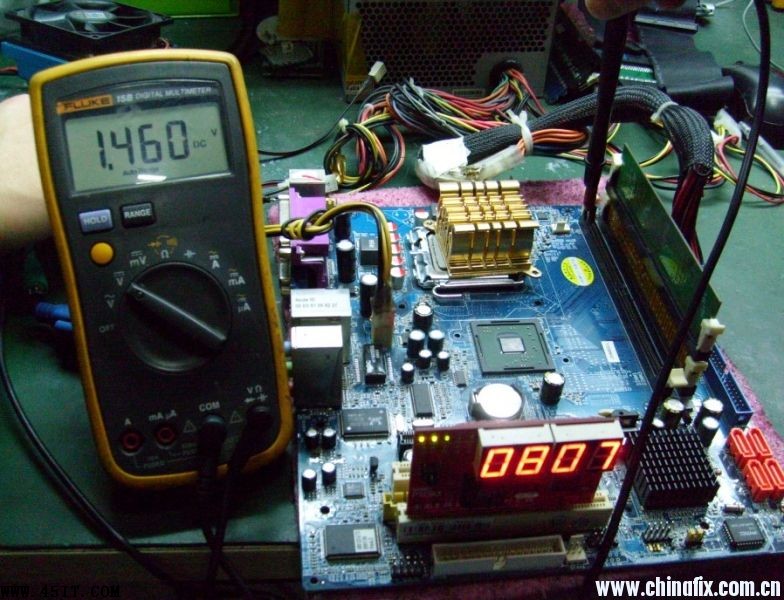

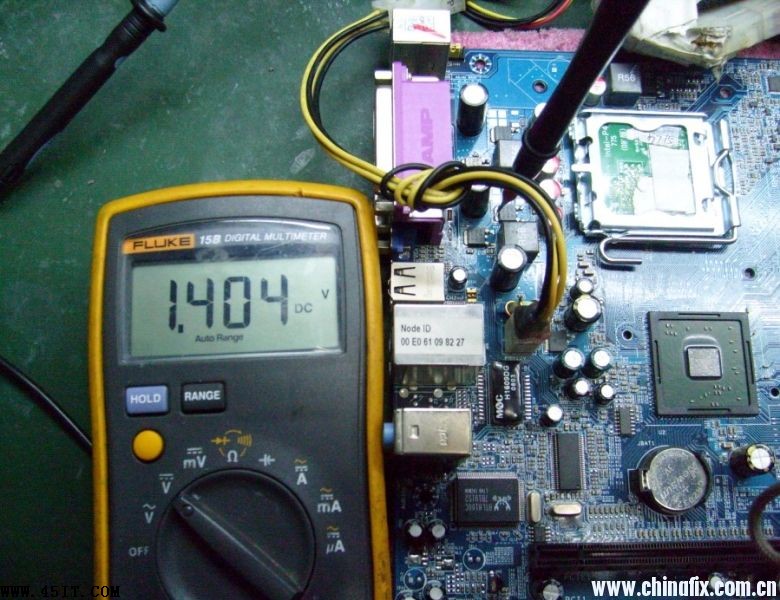

最后测量CPU供电,1.4V的电压显然很正常。
5.jpg # {9 V6 W  z" U7 d

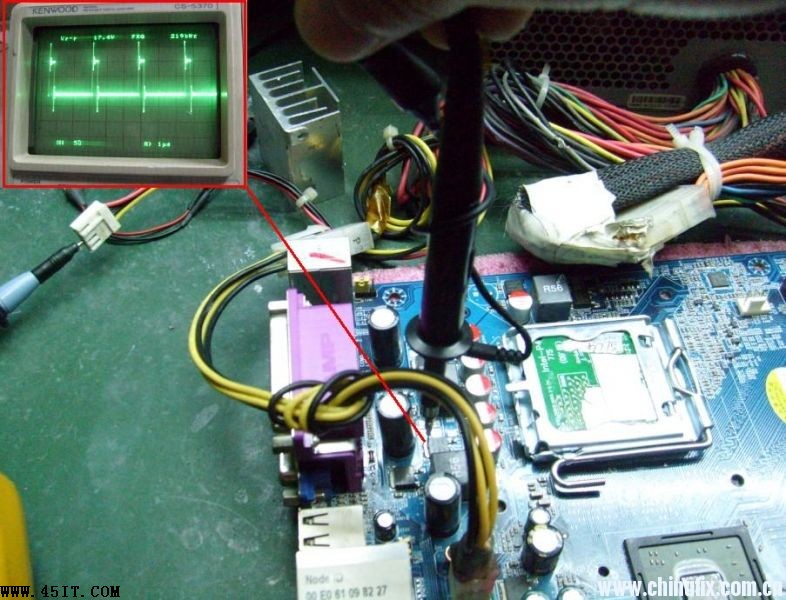

使用示波器测量其波形,也是非常标准的方波。
6.jpg - C- J7 F/ m' J

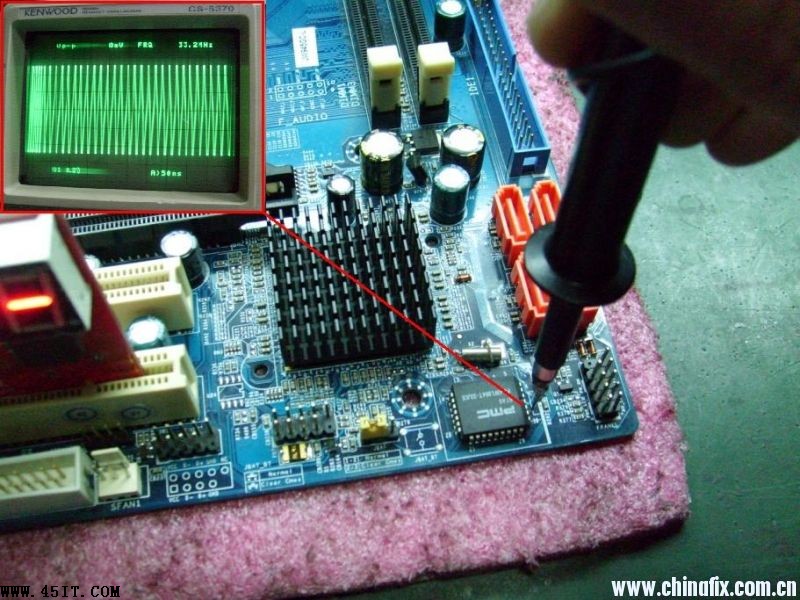

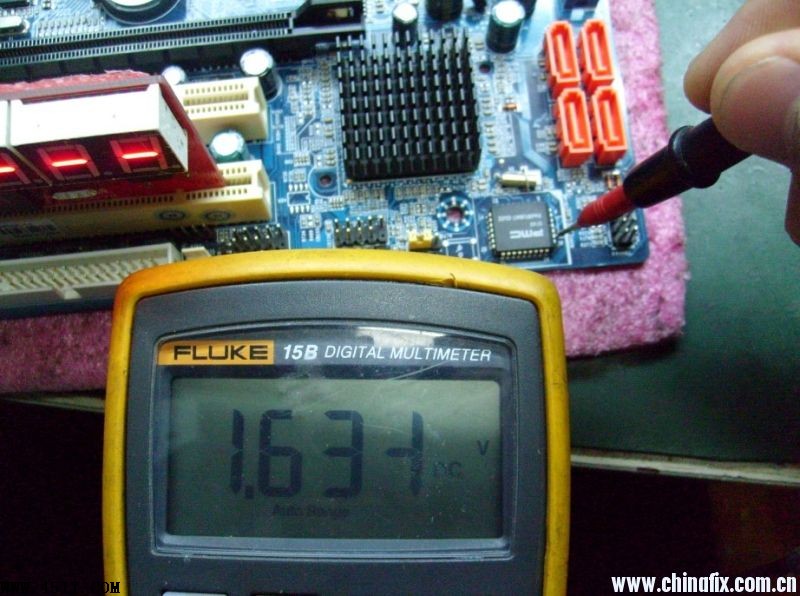

一般没有复位的故障都是供电没有导致的,而这个主板,居然几大供电都没问题。接下来只能依照时序测量时钟信号了。选择了BIOS的31脚1.6V电压正常,测量波形33MHz的正玄波也没一点问题。
7.jpg 9 g7 q# S$ B6 q4 o4 P8 `

#p#

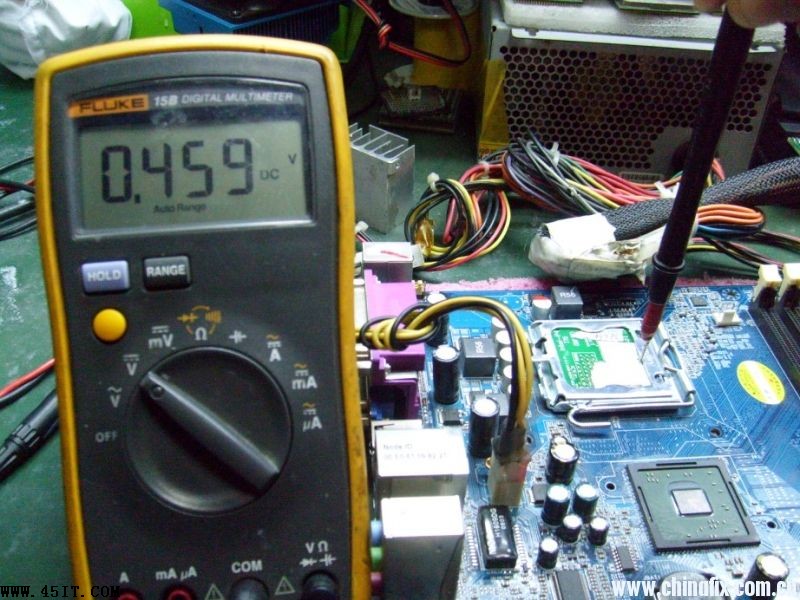

供电,时钟都有了。按照主板的工作时序,南桥应该发出CPUPWRGD了。一般这个信号可以在假负载上测量到。这个板的居然只有0.4V,看来问题就出在这了!' Q' G5 {6 j6 `/ N( Y! M8 l8 d
9.jpg 1 ^3 E8 w1 ^2 \# e% ?; m0 Q' {9 }* e
CPUPWRGD信号在775主板中正常情况应该为高电平1.2V左右,其产生原理是:当VRM正常产生了VCORE后,发出VRMPWRGD给南桥,南桥收到VRMPWRGD后,一路与ATXPWRGD与逻辑产生PLTRST#,另一路就是发送到CPU的CPUPWRGD了。接下来查找VRMPWRGD是否正常!# w- i. G" z) j0 M
10.JPG + N4 ^& l% p- a5 g! Y% k

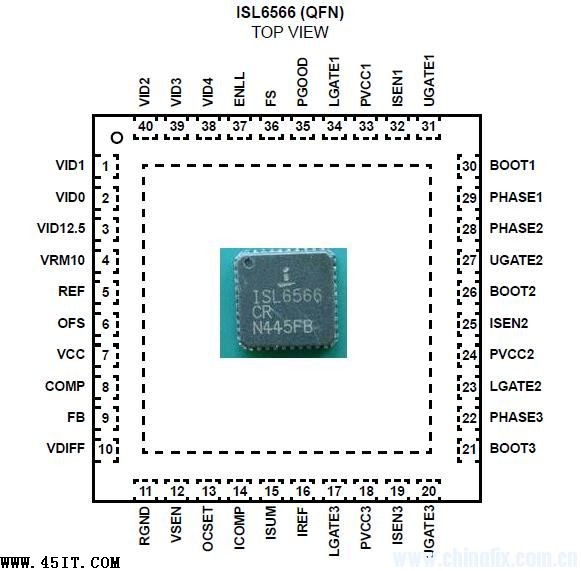

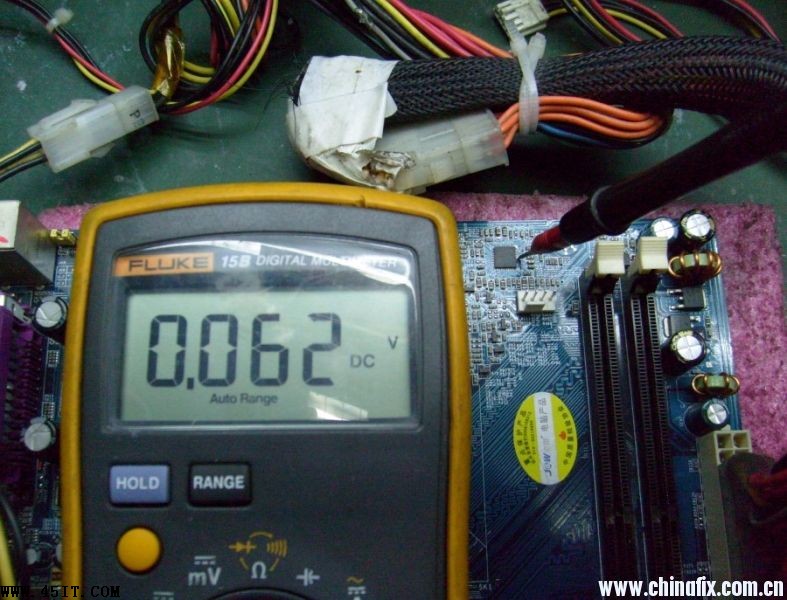

这个主板使用的ISL6566电源芯片。上图是它的脚位定义图,从图中可以得知,当VCORE正常后,它发出35脚PGOOD高电平给南桥。量测这个35脚。发现电压为0V
11.jpg ' s9 v2 d. d+ @. h1 {+ |

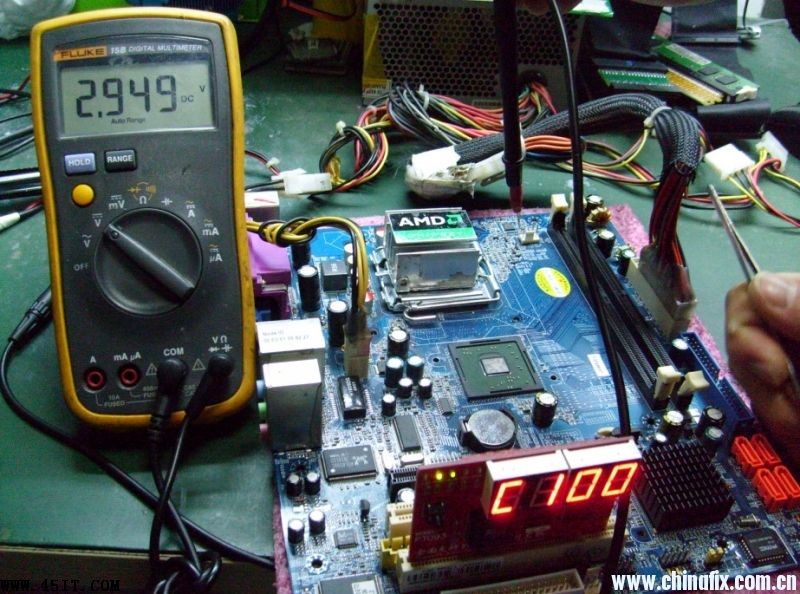

莫非是电源芯片工作不正常?此时并没有急于换这个芯片。而是装上CPU后再测量。发现电压有时为2.9V。如果为2.9V时,主板可以复位且跑码。+ l4 ?3 x. o$ p
  下载 (450.31 KB)
2010-1-12.jpg15 00:26
有时这个VRMPWRGD会变为1.8V,总之,这个信号很不稳定,0-2.9V之间不停的跳动。

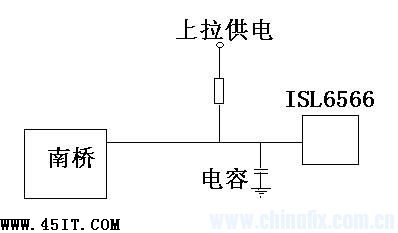

在这里,可能很多人都会习惯性的去替换ISL6566或者拆除滤波电容,其实我们可以先思考后动手,VRMPWRGD信号的电路大概原理如图。0 N1 E  O% j- P: v' l4 k& A% T# C
VRMPWRGD.JPG 9 Q, T% G3 P2 X4 q" T" f
根据故障现象分析,有4个可能,一是ISL6566坏了;二是滤波电容漏电;三十上拉供电问题,四是南桥短路拉低VRMPWRGD。
分析,如果电容漏电,一般都会电压保持低电平,很少有波动如此之大的。于是从上拉供电着手开始查。

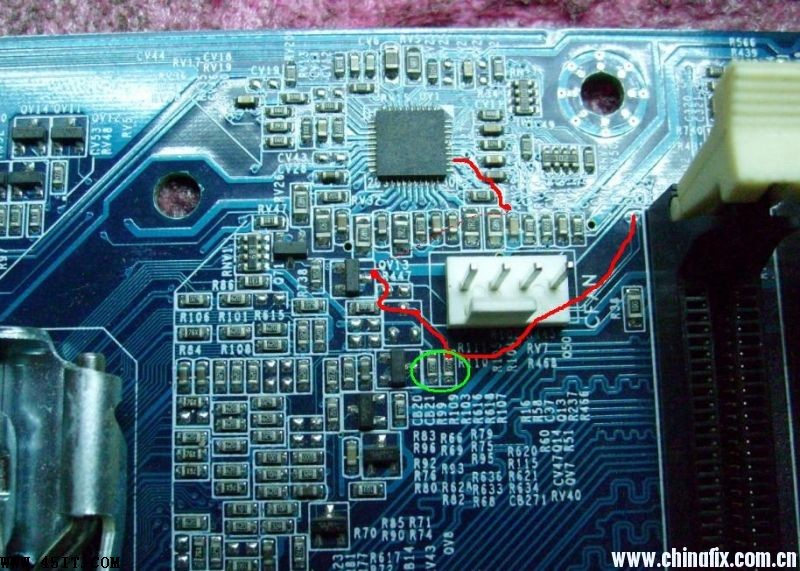

仔细查看ISL6566周边电路结构,跑线找出了上拉供电的电阻。为图中圆圈中电阻。

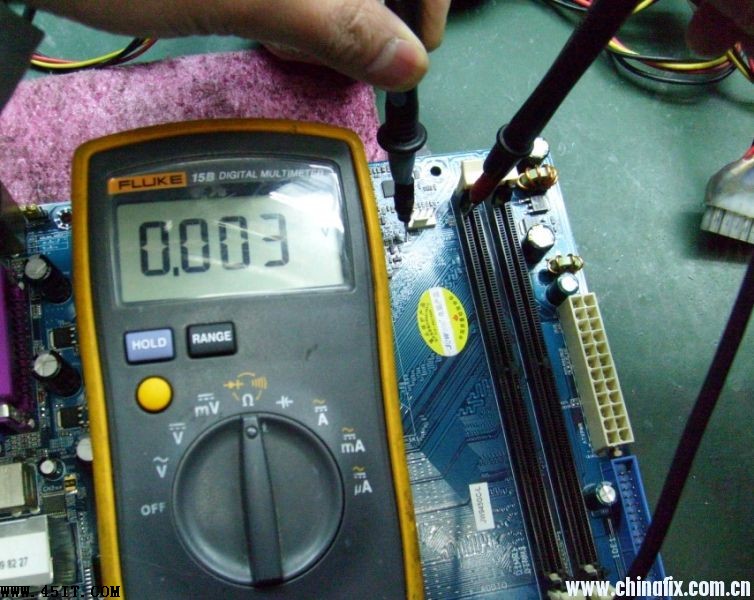

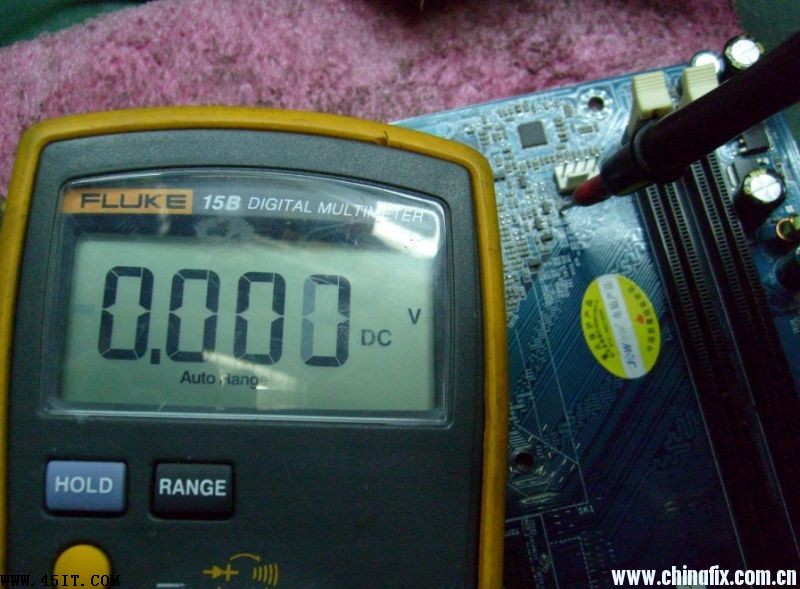

测试量测电阻另一端,也为0V。证明我的选择没错。要不差点冤枉了一个ISL6566。
沿着电阻的供电端跑线。发现连接到了内存的238脚。2 X$ j9 e- u' W9 p

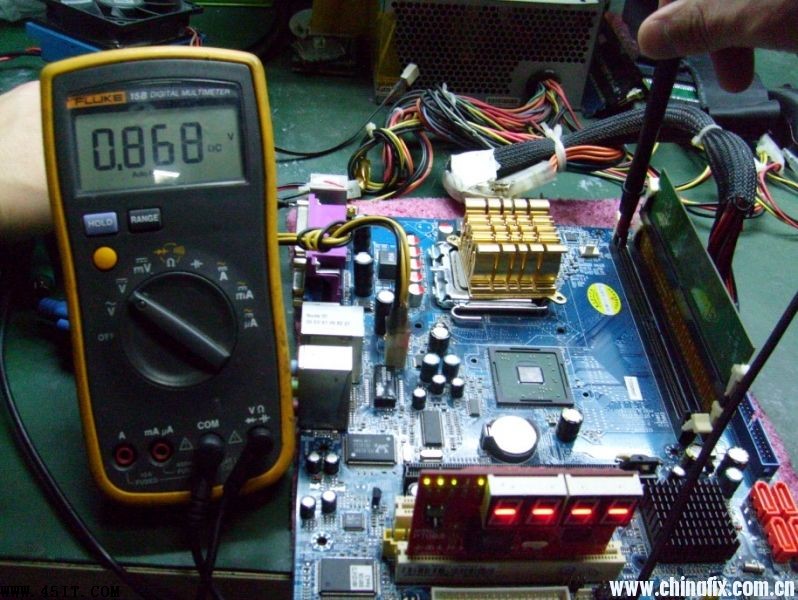

内存238脚通常直接由电源橙色线提供3.3V供电,为了确定问题。再次通电,并装上内存。测量内存槽238脚电压,电压不稳定,有时0.8V,有时1.4V。; J* S9 R' {# I8 t% [# |* E. }
17.jpg , D4 ?3 \0 V( m- n+ E$ z
1 g! ^7 x0 G, ]4 y; `' J量测到了这一步,感觉很清晰了。也解释了这个主板为什么有时不过内存。有时没复位的现象。' [" ?3 q% h, v" ^* P& B" m! z

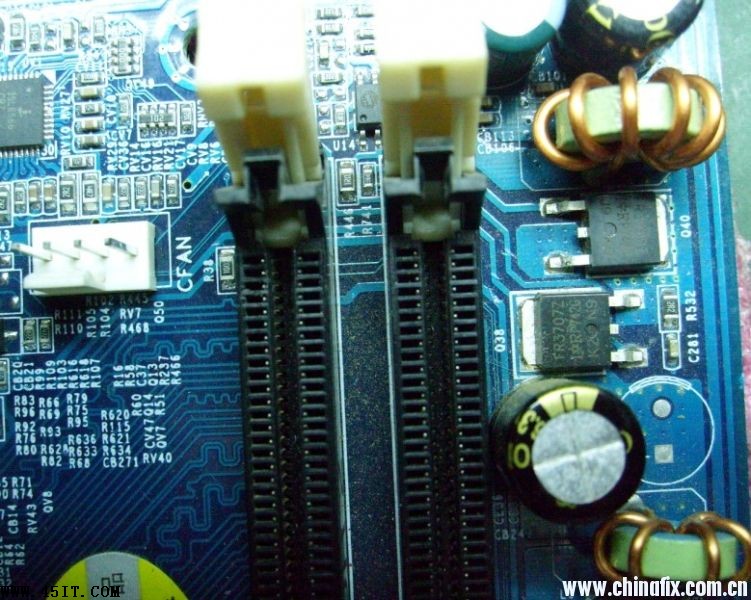

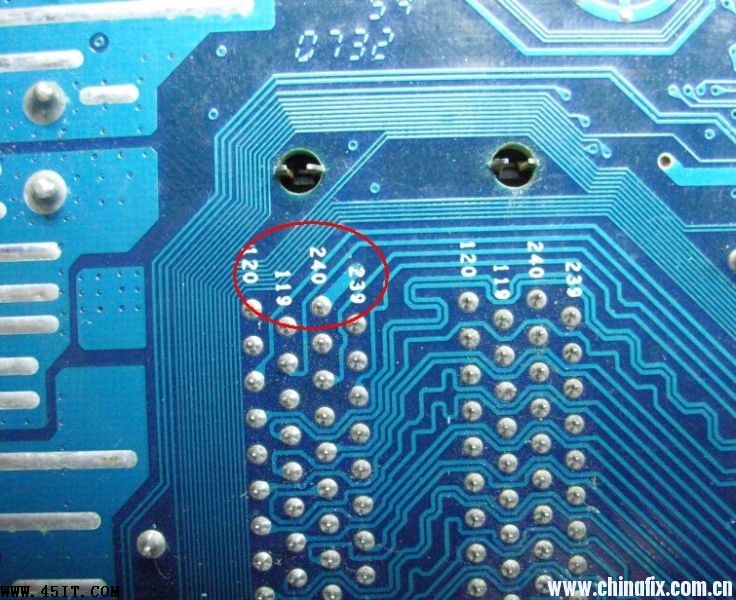

观察内存238脚SPD供电的线路。有几根粗线。但是内存238脚跟内存槽边上右边的粗线没有一根相连,而内存槽底部只有一跟很短的线。连接第一根内存槽的240脚和238脚!
19.jpg , M( y& j8 _! r3 w7 {

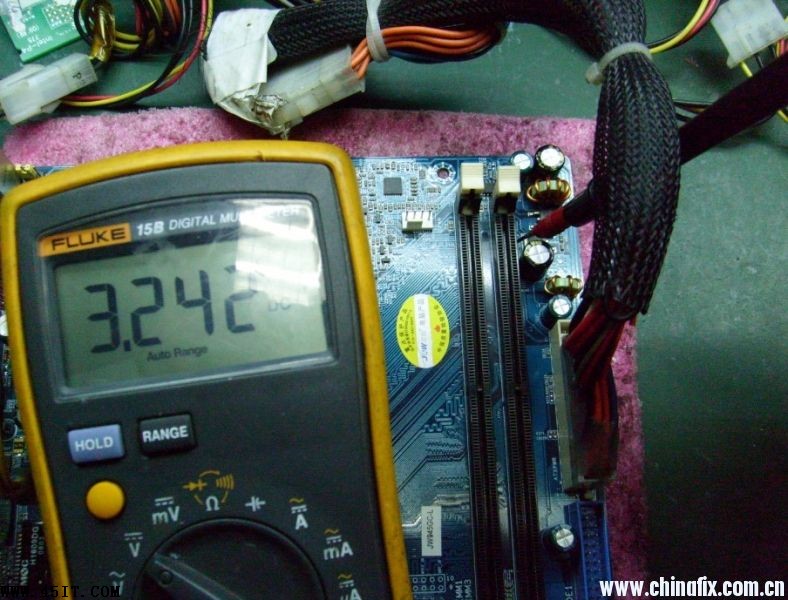

内存槽右边粗线有一根与电源橙色线相连,3.3V很正常。
21.jpg , d' M3 F( p& l! D0 E
到了这一步,可以肯定问题点了。那就是内存槽下有断线,更确切的说是有PCB腐蚀,导致线路内阻增大,也就出现了有时能点亮,有时不过内存。有时连复位都没了。1 X2 ]. x7 D3 P, V3 J

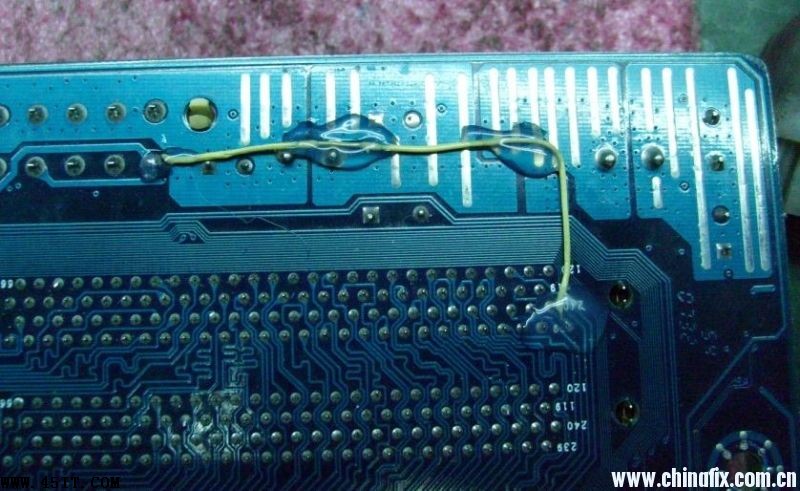

考虑到将内存槽取下补线的操作难度比较大,且没有必要。于是直接从PCB底部飞线了,飞线时最好走直接,且需要用热熔胶固定。8 P7 v# a: H0 w1 O- [/ F6 \$ G

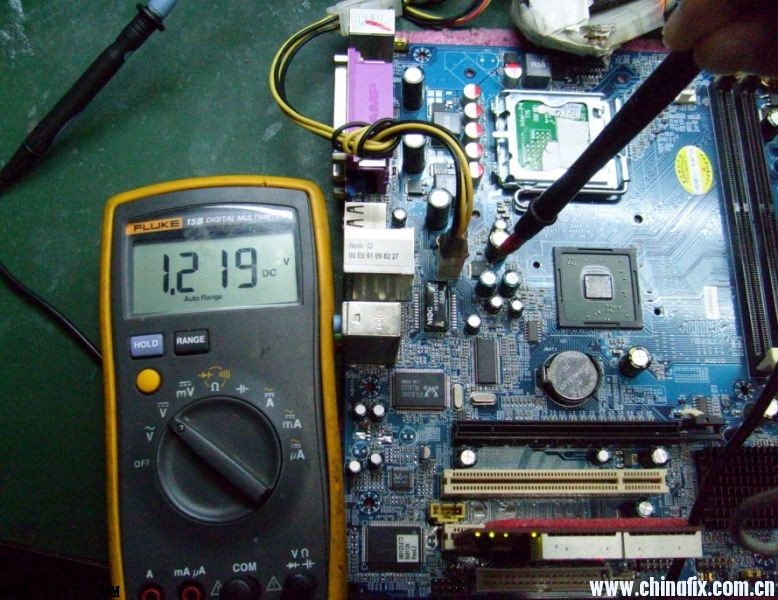

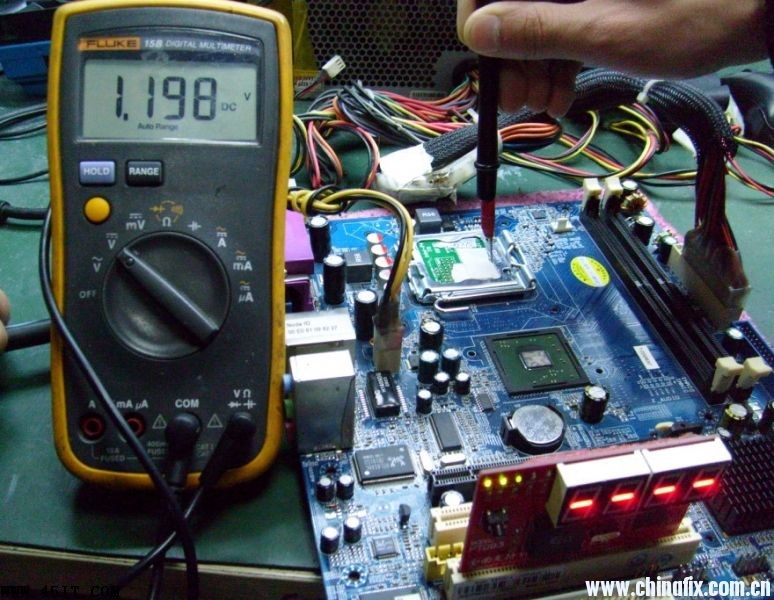

再次通电,测量CPUPWRGD很稳定的保持1.2V。
23.jpg 1 B' A. ~  p3 E0 }4 b6 @0 \9 _

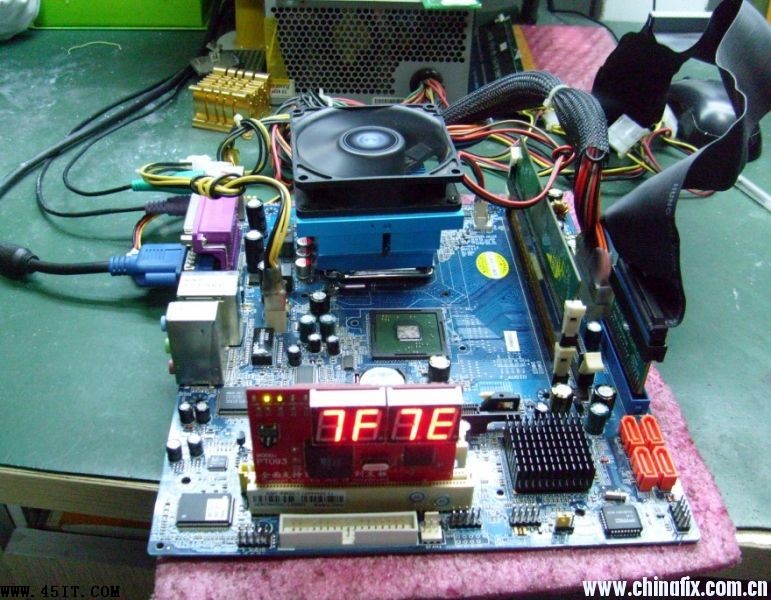

上CPU和内存,也一次就点亮。3 Z8 g7 F# e6 ]0 a' A
24.jpg & q# l! a% ?* C& e

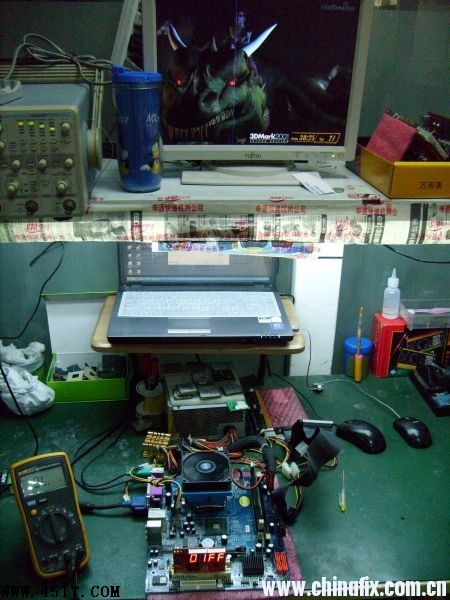

系统跑了下3D,还是那么的顺利。到此主板修复。
25.JPG 6 P9 [, B8 e% n( O- ?
- C6 Z* w9 c1 ?. V9 a+ B$ ~; b
总结:
      1:在碰到不稳定的故障时,一定要抓住出故障的时候,小心的测量各个电压,信号!* R4 K- U' U% U+ Y) o( E
      2:怀疑某零件损坏时,如果零件相对来说比较贵,不要先换!而是应该先仔细测量。除非是通病问题。
      3:维修还是要细心,细心,再细心!!!
