solidworks软件创建自己想要的成形工具，对于钣金成型有着不可或缺的作用。

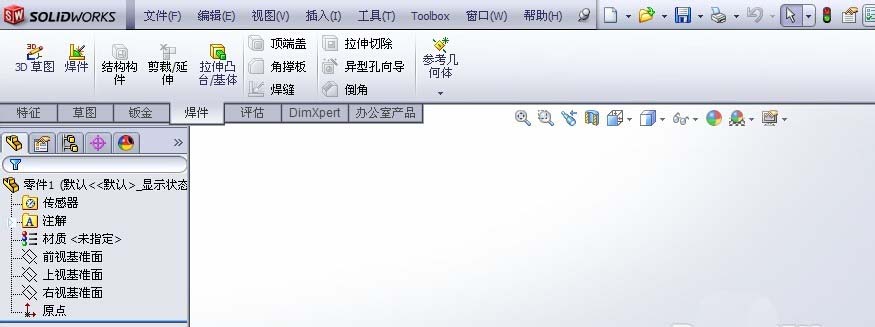

1、打开solidworks2012软件

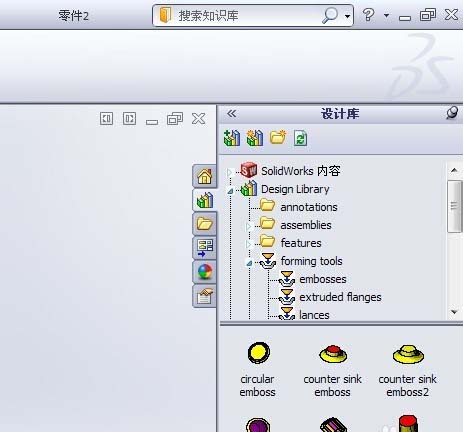

2、solidworks本身也有自带的成形工具特征，根据需要的尺寸大小可以进行修改使用的。

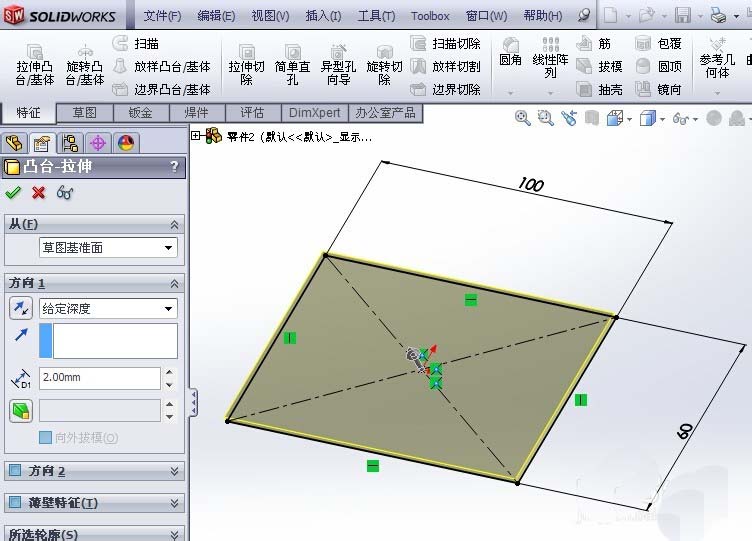

3、创建自己的成形工具特征，我们在“特征模块“，前视基准面拉伸一个100x60xt2.0的长方体

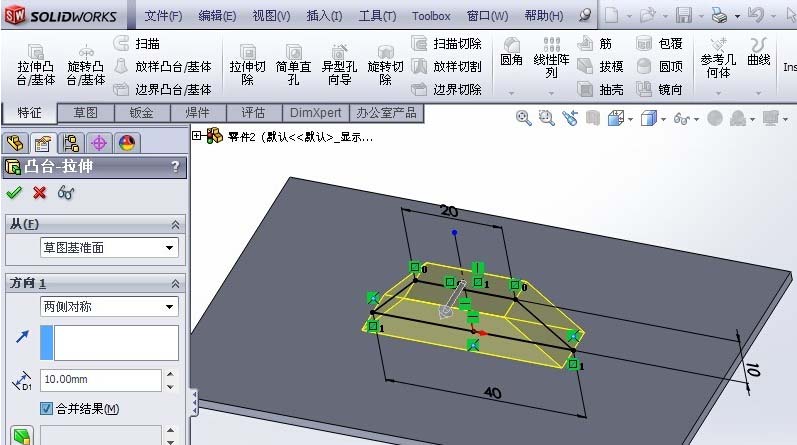

4、上视基准面对称拉伸一个桥型特征，然后确定。
5、在钣金模块找到成形工具这个功能命令，进行点击
6、绿色的面为停止面，粉红色的面为删除面（成型的时候看不到这个面），成型后的零件图

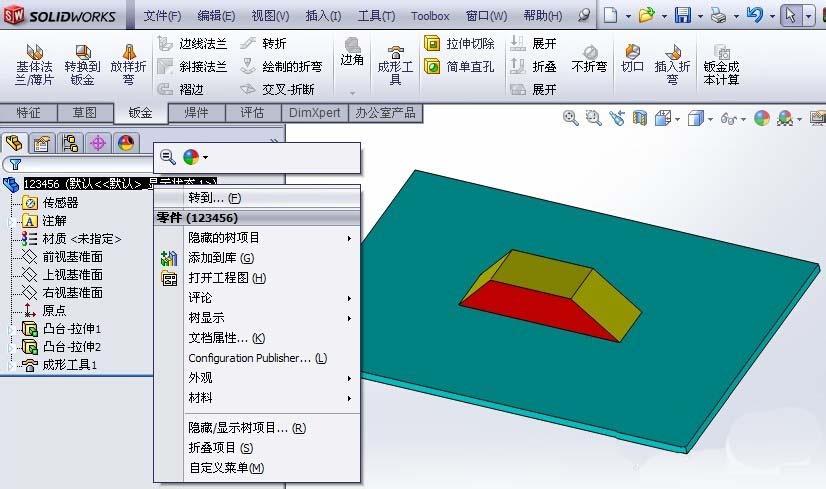

7、保存零件，然后在设计树上方的零件名上右击”添加到库“
8、找到”Design Library“—forming tools— embosses ，保存在这里。确认。

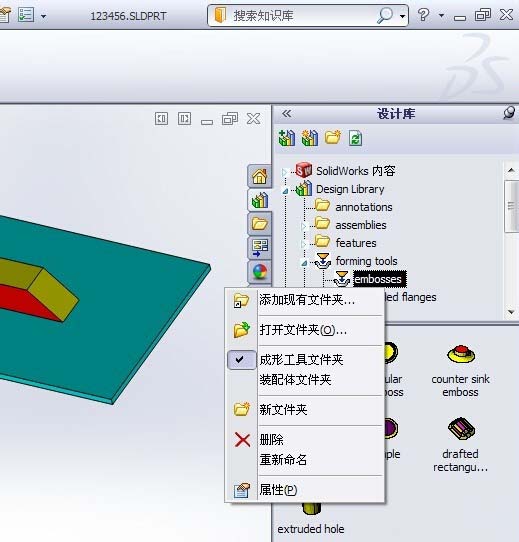

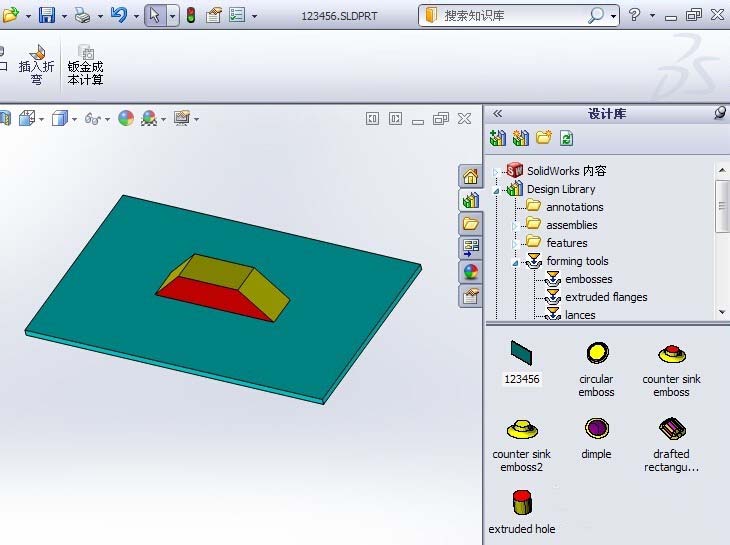

9、在右方设计库里就可以看到这个成形工具。保证这个”embosses文件夹“处于”成形工具文件夹“，右击可以勾选。
10、创建一个钣金件，120x80x2
11、将刚刚创建的”命名为123456”成形工具直接拖进钣金件上，点击确认，后序进行尺寸位置标注。

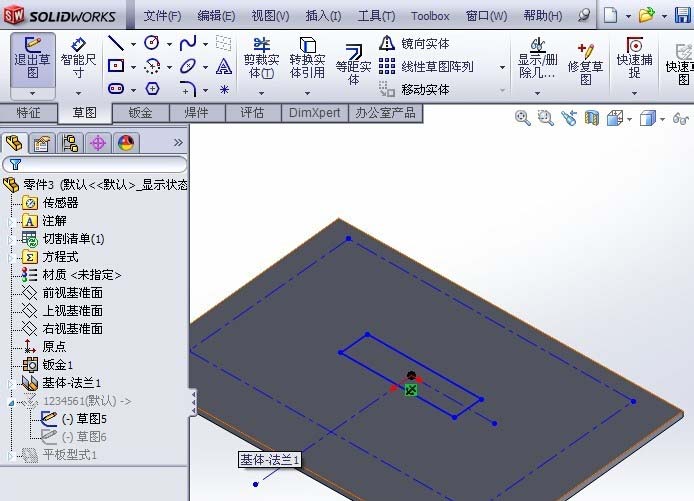

12、在草图里进行定位尺寸标注就可以了
