UG10.0中想要建模牙签盒，该怎么建模牙签盒呢？下面我们就来看看ug建模牙签盒的教程。

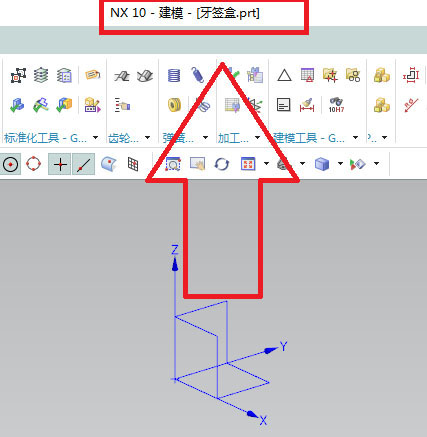

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“牙签盒”。

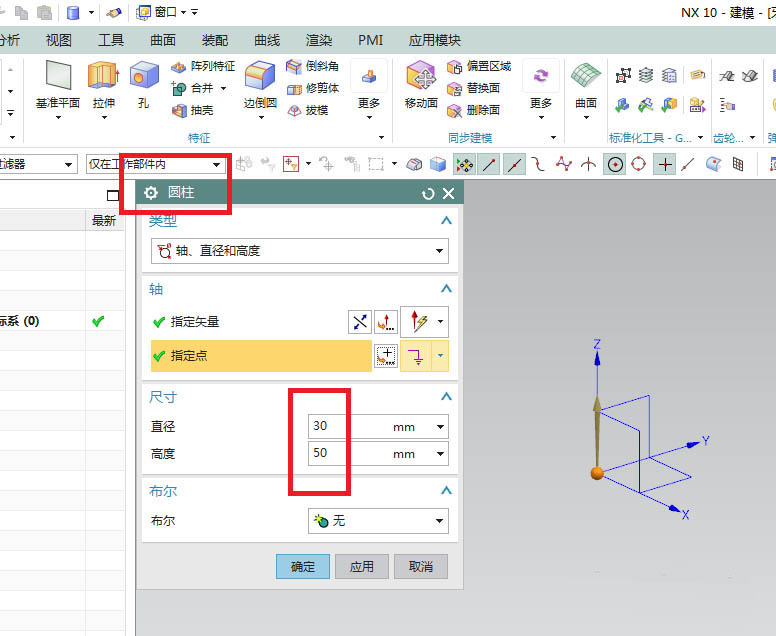

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，轴默认，设置尺寸：直径30，高度50，点击确定。

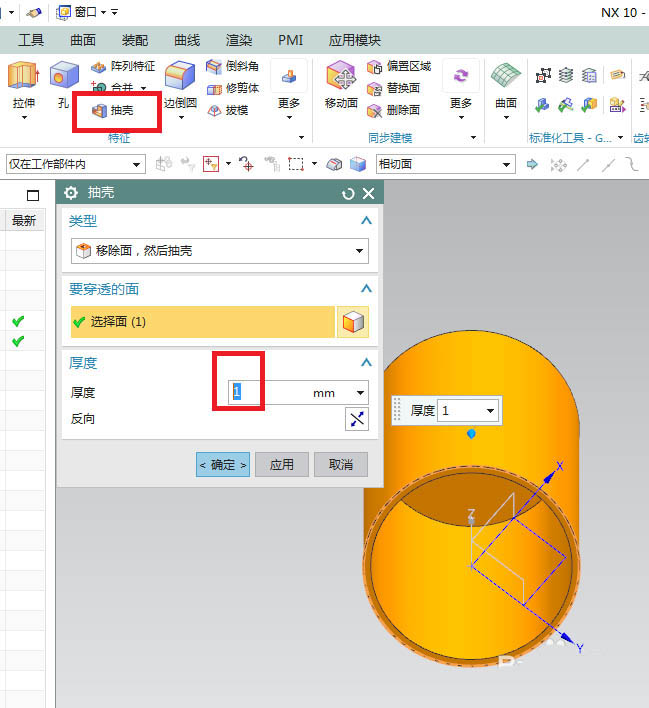

3、如下图所示，点击工具栏中的抽壳图标，点击圆柱体的底面，设置厚度1，点击确定。

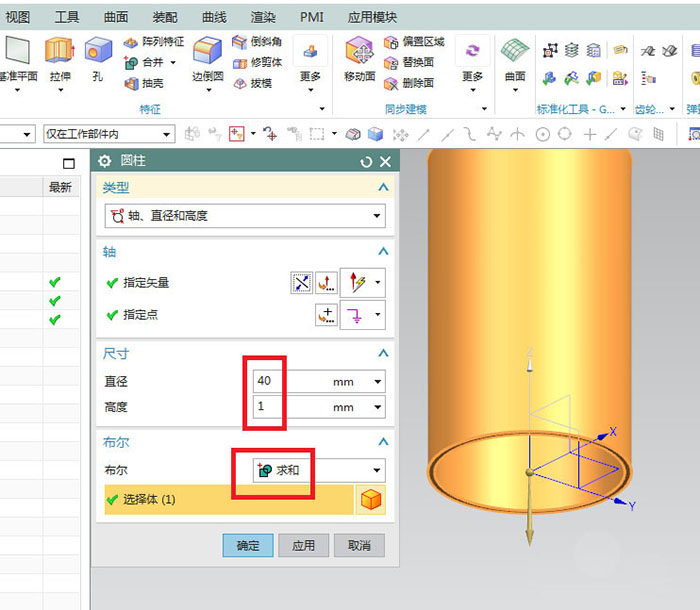

4、如下图所示，执行【菜单——插入——设计特征——圆柱体】，矢量默认，点击反向，设置尺寸：直径40，高度1，布尔求和。

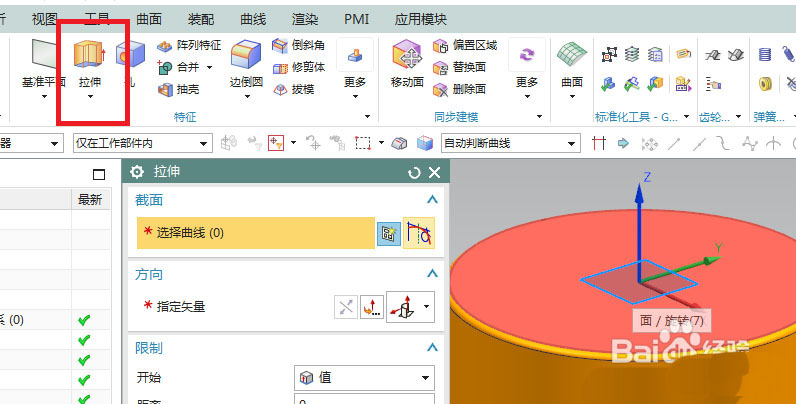

5、如下图所示，点击工具栏中的拉伸图标，点击圆柱体的上表面。

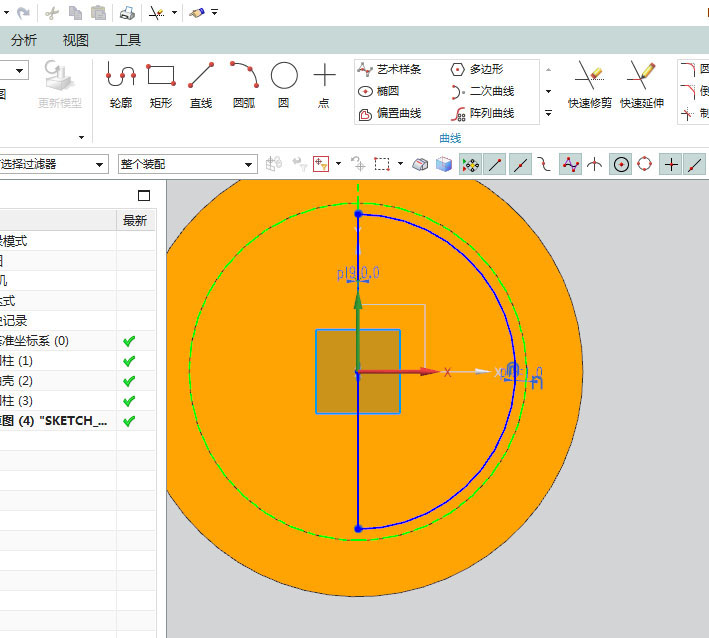

6、如下图所示，进入草图，激活偏置曲线命令，向内偏置1，激活直线命令，画一条竖直线段，添加几何约束，竖直线段与纵轴重合，激活快速修剪命令，将线段和圆一起修剪，最后剩下个半圆，点击完成，退出草图。

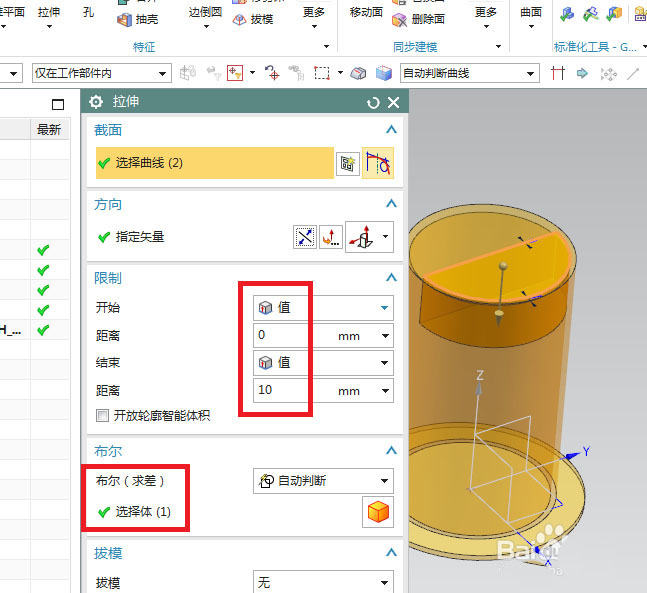

7、如下图所示，看着预览效果，布尔求差，点击确定。

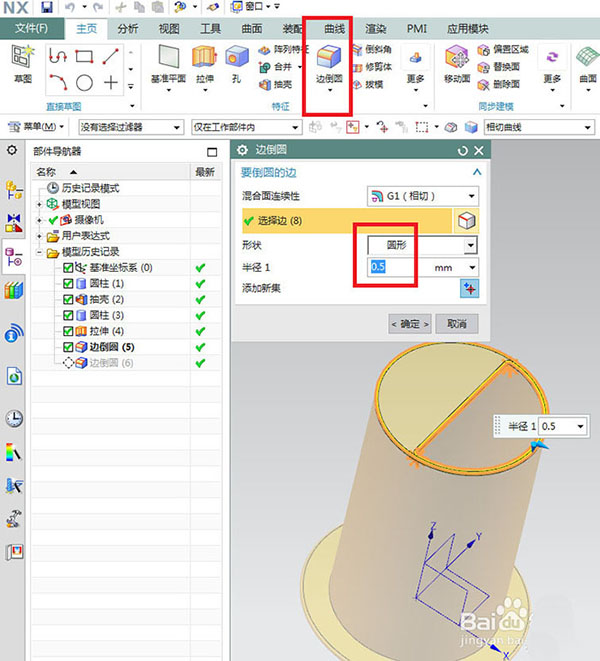

8、如下图所示，点击工具栏中的边倒圆命令，点击实体需要边倒圆的边线，对话框中设置半径为0.5，点击确定。

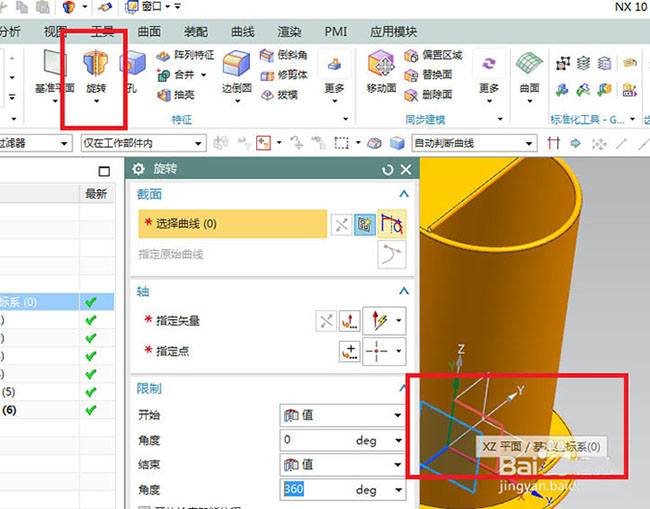

9、如下图所示，点击工具栏中的旋转图标，点击基准坐标系中的XZ平面。

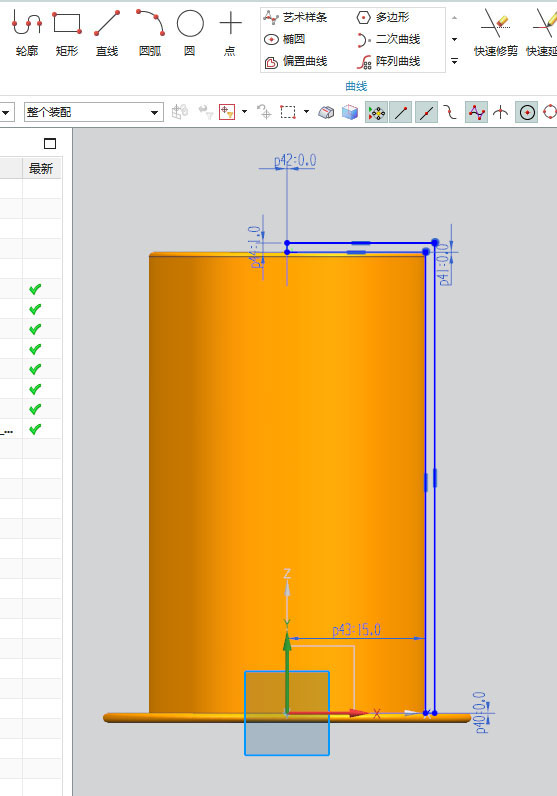

10、如下图所示，进入草图，激活轮廓命令，画一个空心的L，激活快速尺寸命令，标注尺寸1、0、0、15、1、0，点击完成，退出草图。

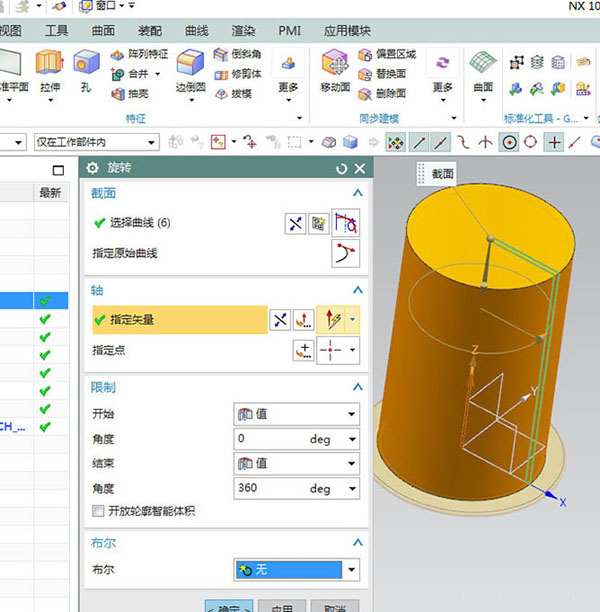

11、如下图所示，回到旋转对话框，指定Z轴为旋转轴，点击确定。

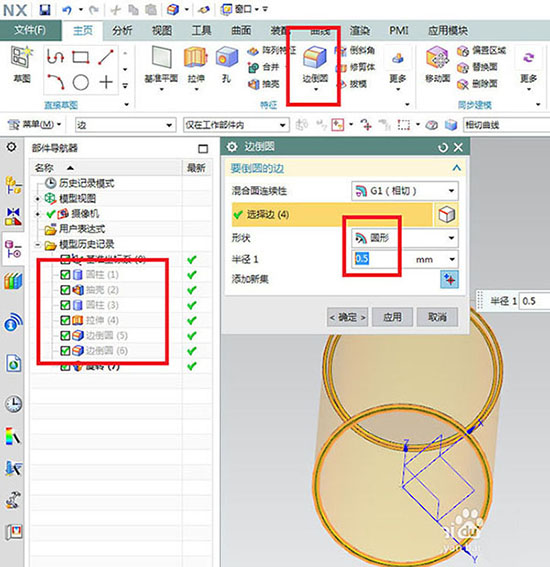

12、如下图所示，先将旋转之前的所有特征全部隐藏好，点击工具栏中的边倒圆命令，将旋转特征全部边倒圆，半径0.5，点击确定。

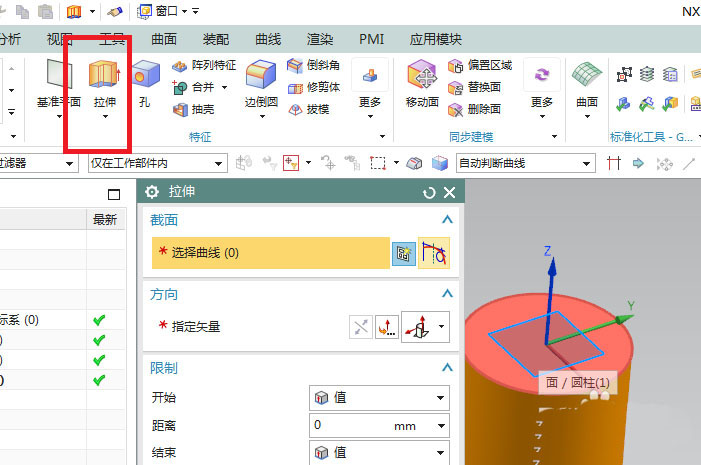

13、如下图所示，点击工具栏中的拉伸图标，点击实体上表面。

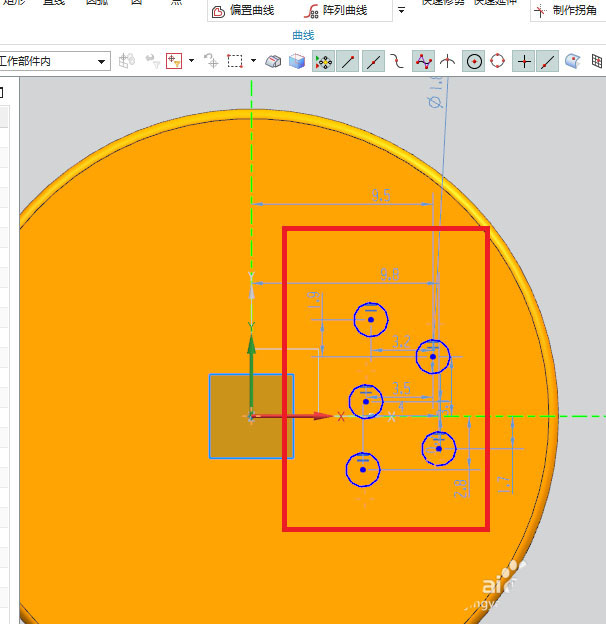

14、如下图所示，进入草图，激活圆命令，随手画五个圆，添加几何约束，五个圆等径，点击完成，退出草图。

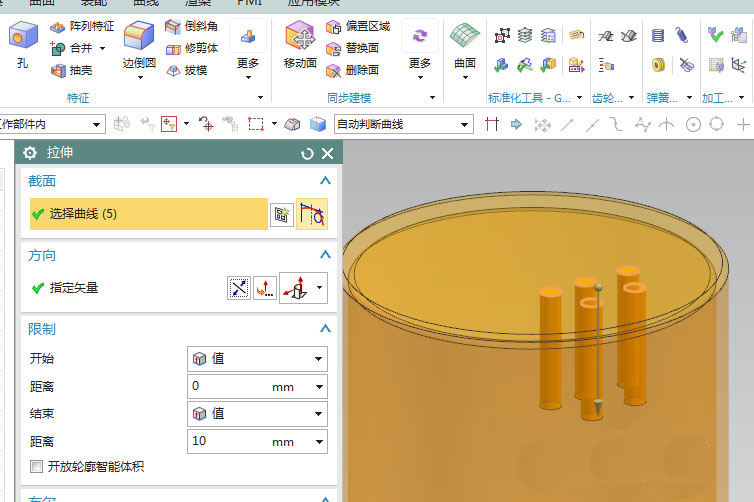

15、如下图所示，回到拉伸对话框，布尔求差，点击确定。

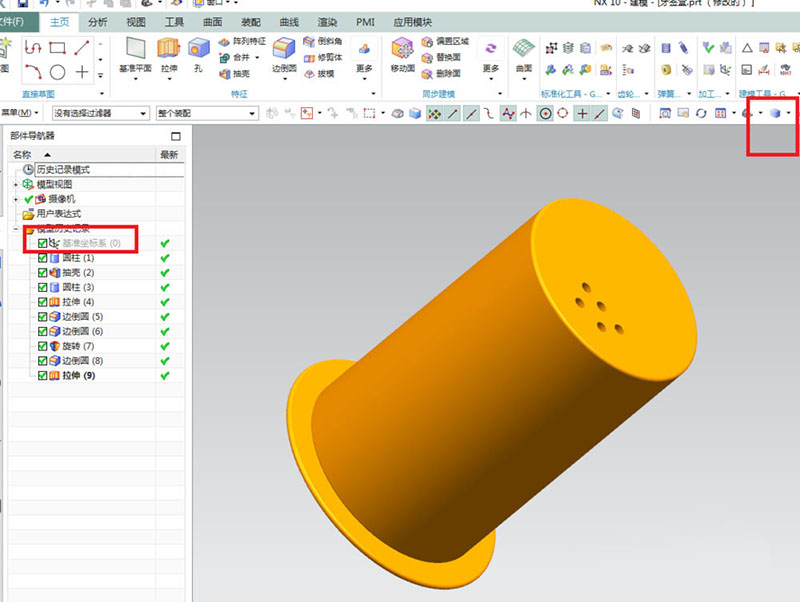

16、如下图所示，在部件导航器中将所以隐藏的特征全部显示出来，再将基准坐标系隐藏好，然后将显示改成着色。

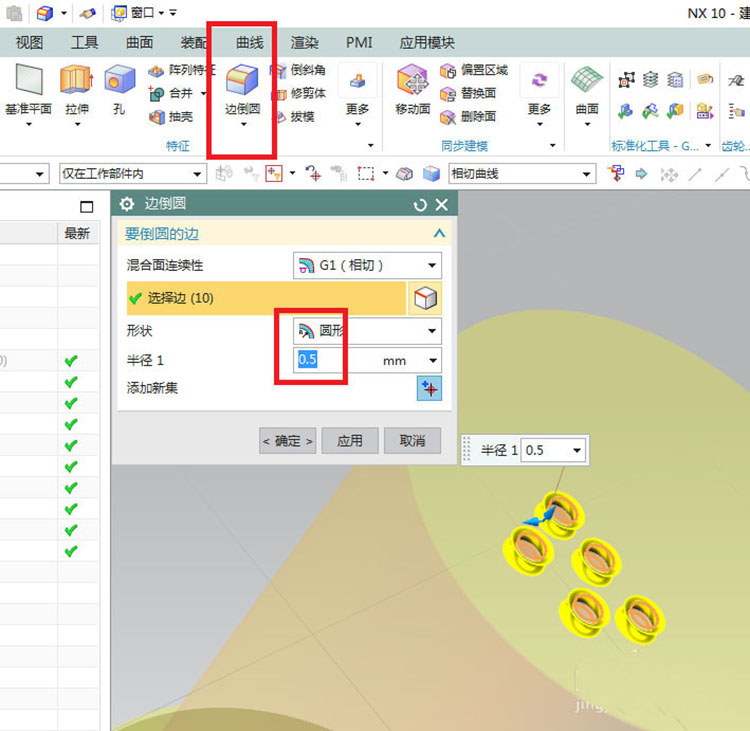

17、如下图所示，点击工具栏中的边倒圆命令，点击实体中的五个圆孔、十条圆形边线，对话框设置半径为0.5，点击确定。

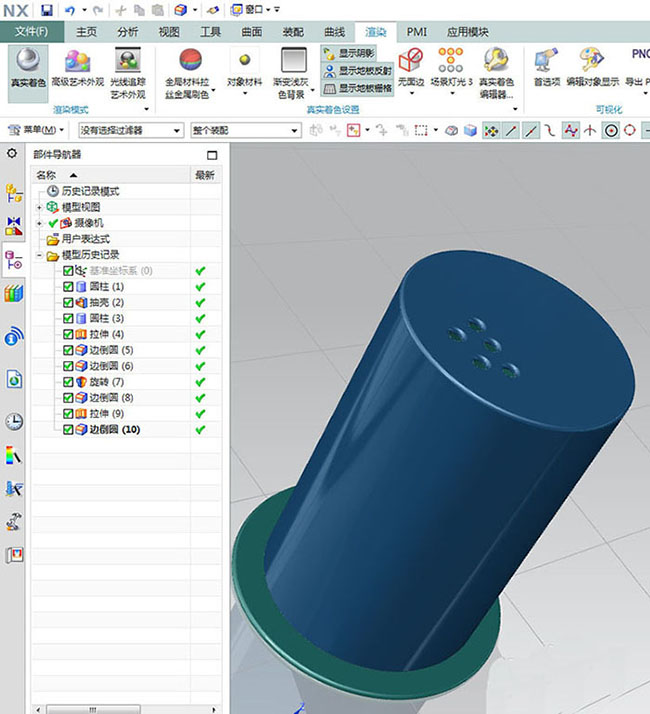

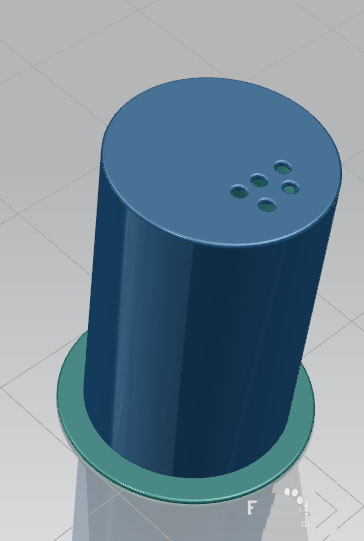

18、如下图所示，执行【渲染——真实着色】，然后分别指定对象材料，两种效果颜色，至此，这种牙签盒建模完成了。
以上就是UG10.0建模牙签盒的教程，希望大家喜欢，请继续关注脚本之家。
