solidworks功能十分强大，方便各个工业行业。其中焊件功能也使设计框架变得简介快速。本条只是粗浅掩饰如何使用焊件的3d草图绘制和结构构件使用。其中更多功能之后将作进一步描述。

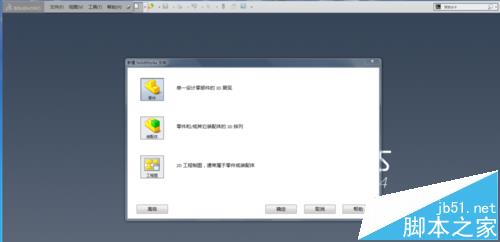

1、点开新建，双击零件按钮，新建一个工作区域。

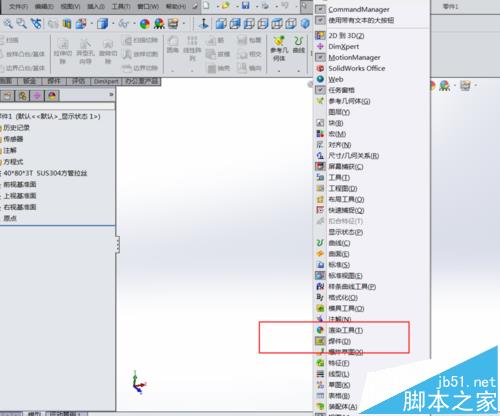

2、有的工具栏没有焊件功能，右击工具栏选择焊件功能。

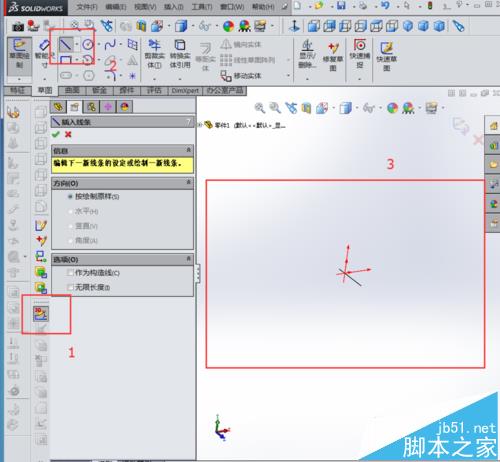

3、选择3d草图，选择直线绘制所需要框架的模型线条。

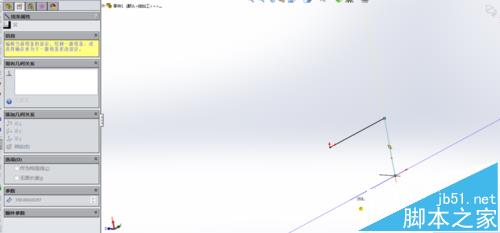

4、注意：此工作区域与之前平面基准面有变化，是在空间内绘图。tap键用来切换方向，默认空间有x，y，z三个大方向，不断的切换方向绘制所要的模型。（建议边画边移动视图。）

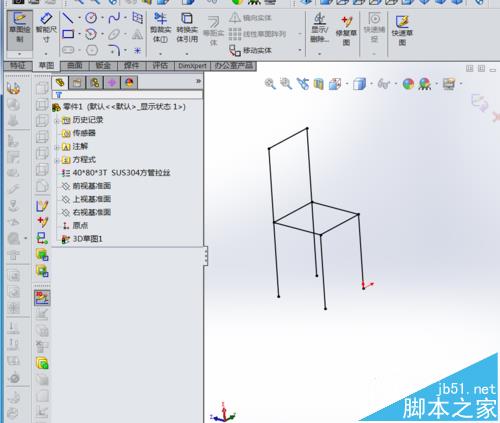

5、绘制结果如图所示，注意点击焊件当中的草图退出，点之前使用的草图无法退出。

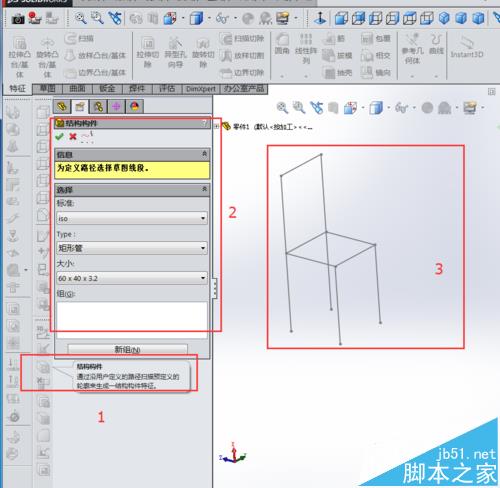

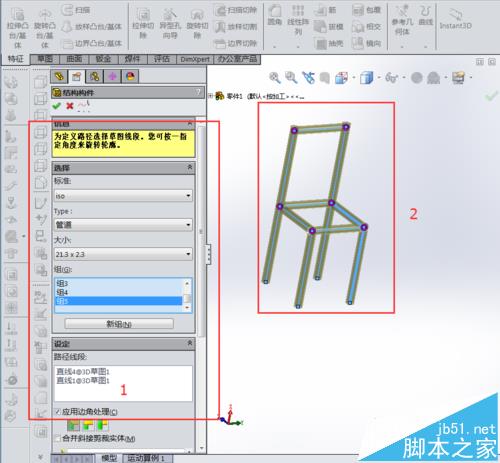

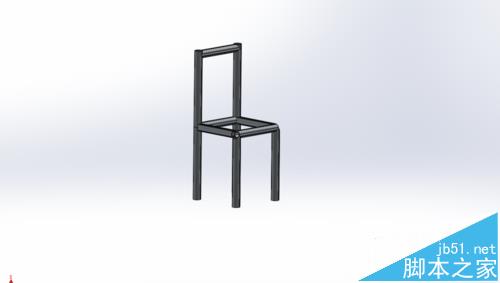

6、退出之后选择结构构件，选择需要的标准。（之后的经验会出自己定义设置结构构件）。选完之后直接点选3d草图的线条就行。点选不了就换新组。（注意组与组的分离，以后的焊接清单中会用到，也能拆分成单个零件便于工程图输出）
