CAD三维模型怎么抽壳? CAD抽壳命令的激活使用方法

CAD三维物体想要抽壳，该怎么操作呢？今天我们就来看看cad抽壳命令的激活使用方法。

AutoCAD2017(CAD2017) 中文精简版(附注册机序列号) 32位

• 类型：3D制作类
• 大小：387.5MB
• 语言：简体中文
• 时间：2017-03-26

查看详情

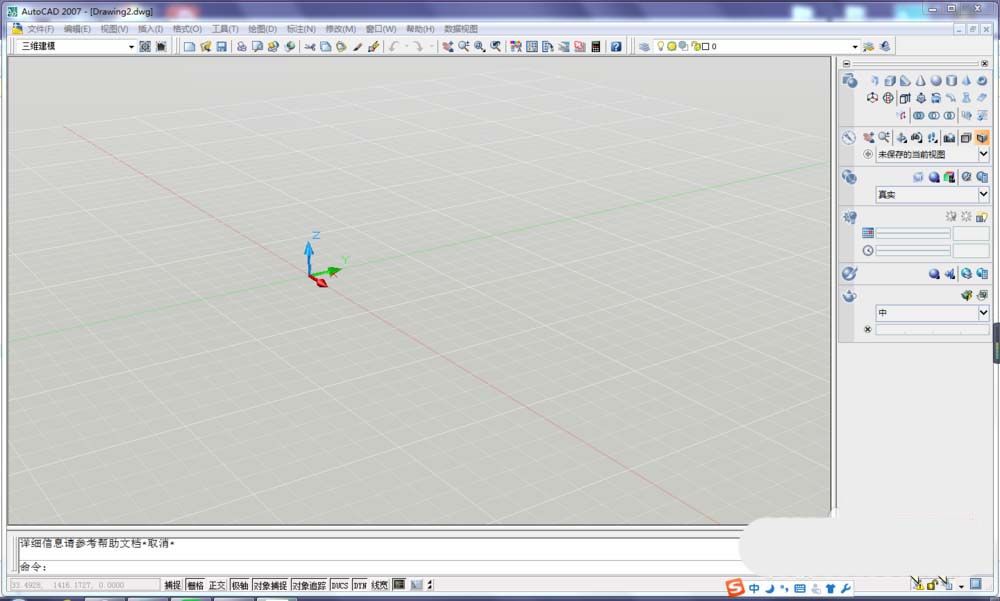

1、打开CAD。

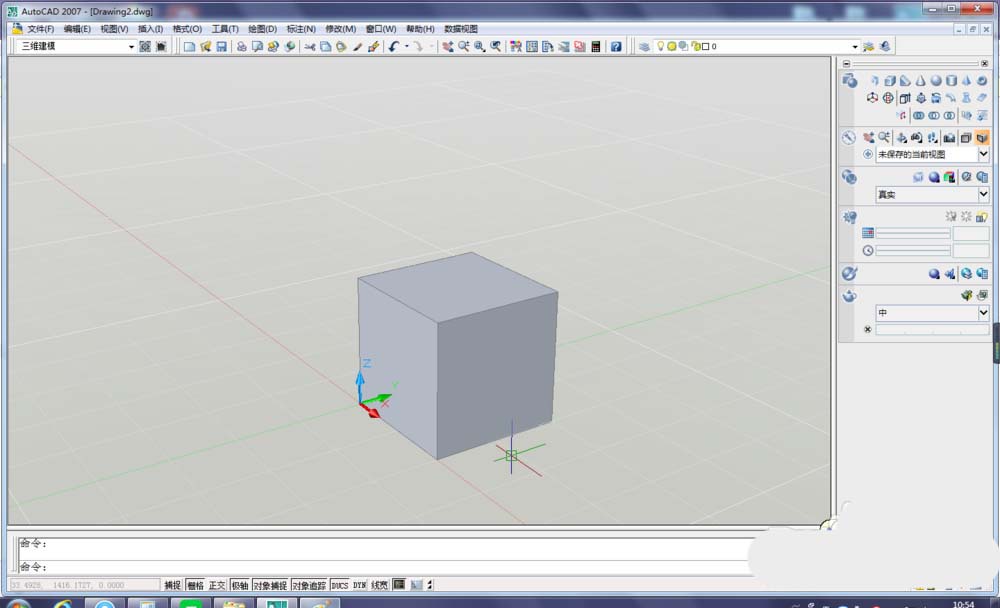

2、画一个立方体，作为实验对象

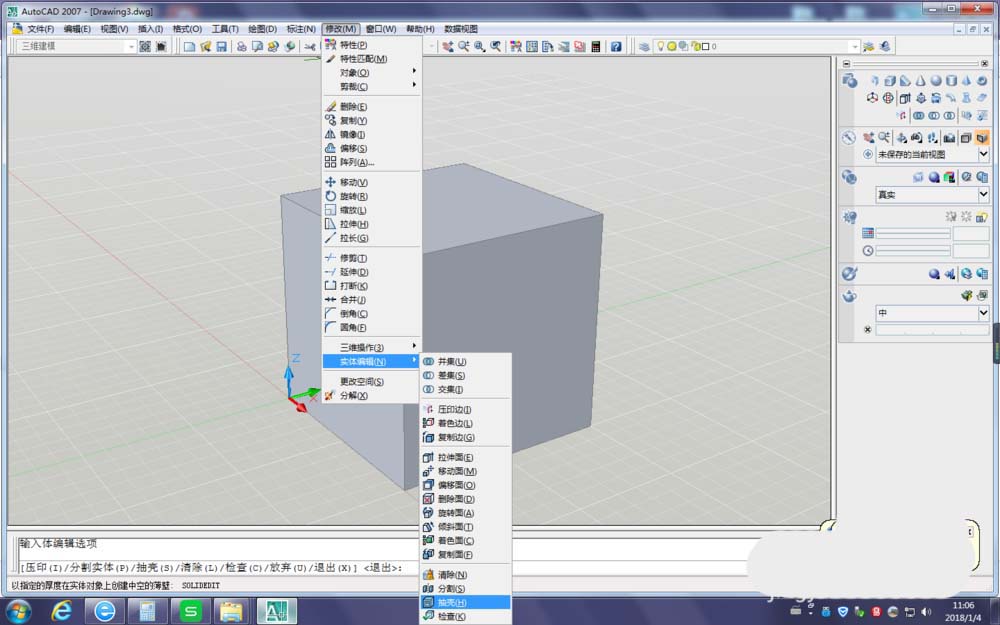

3、找到抽壳命令。执行【修改】-【三维编辑】-【抽壳】

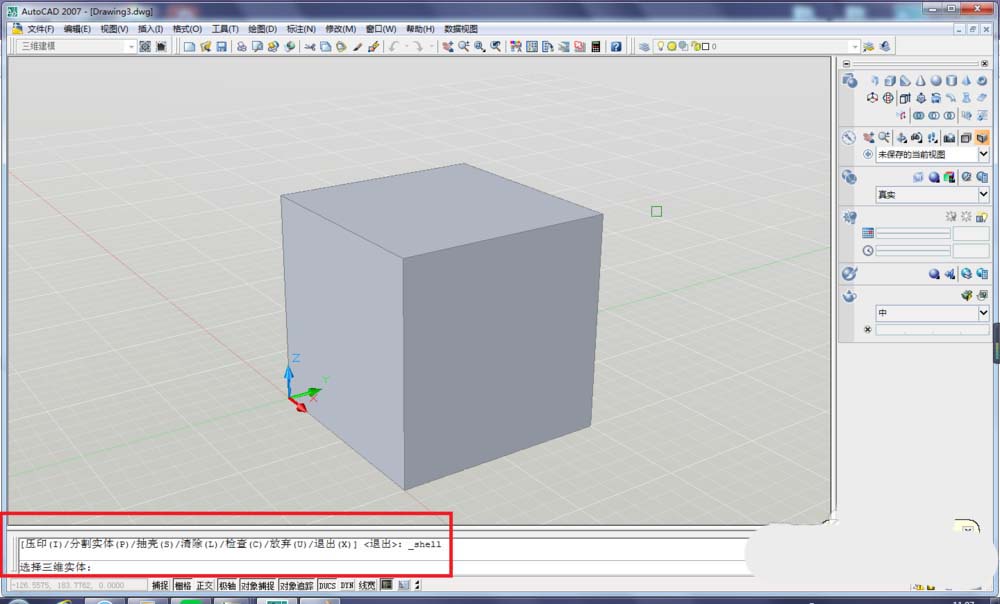

4、激活抽壳命令之后，首先要选择需要抽壳的实体

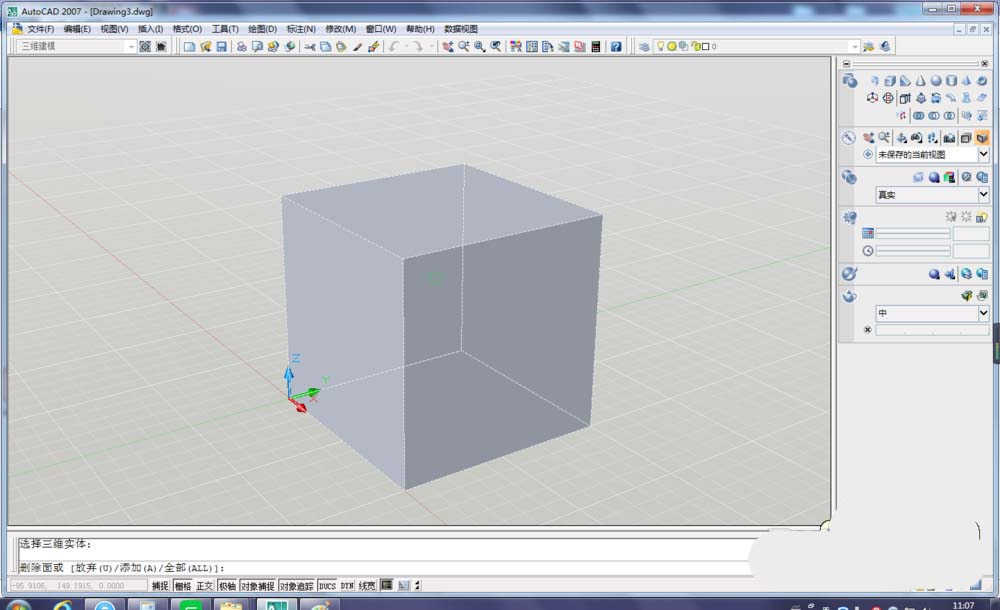

5、选择实体之后，再选择需要删除的面。下图为选择实体之后的表现。

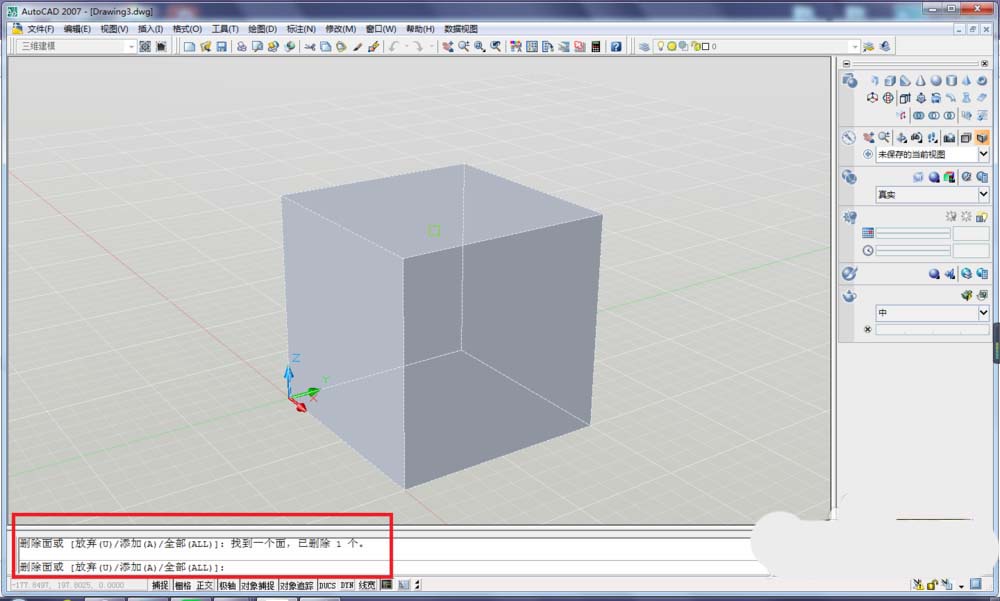

6、已经选择了一个要删除的面，回车。

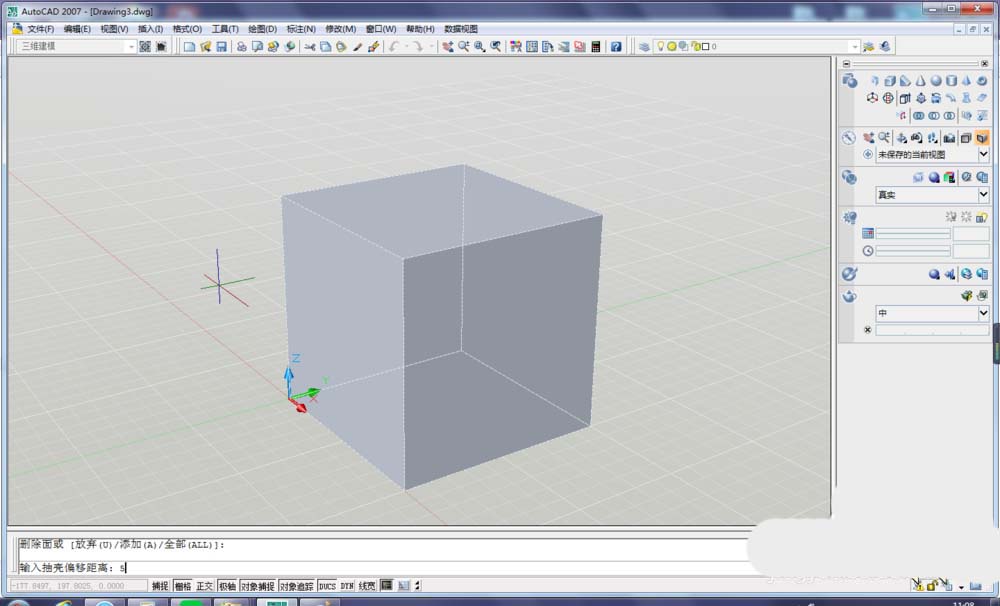

7、输入抽壳偏移距离为5。回车

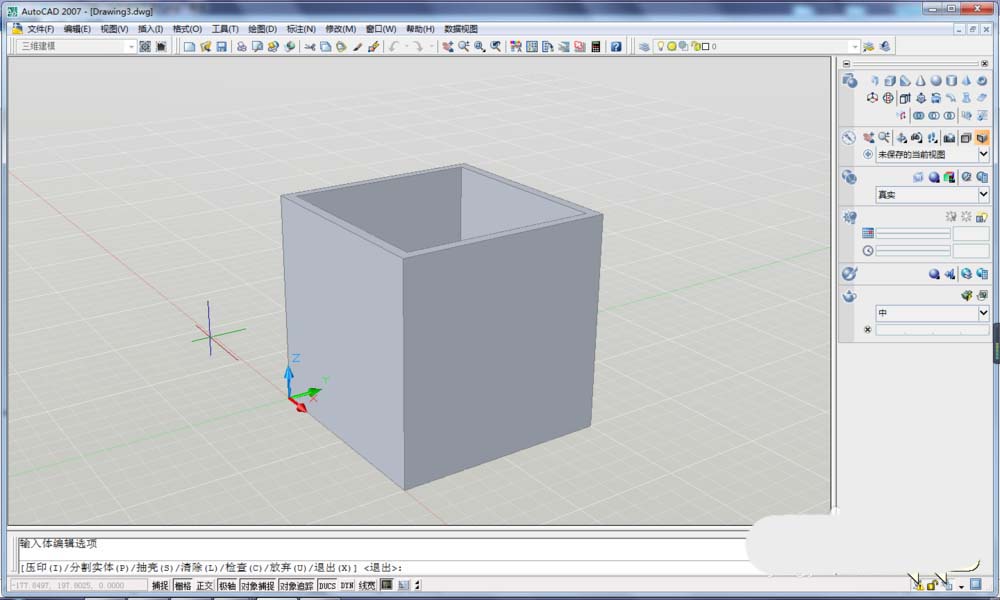

8、抽壳完成了。见下图

以上就是cad抽壳命令的使用方法，希望大家喜欢，请继续关注脚本之家。
