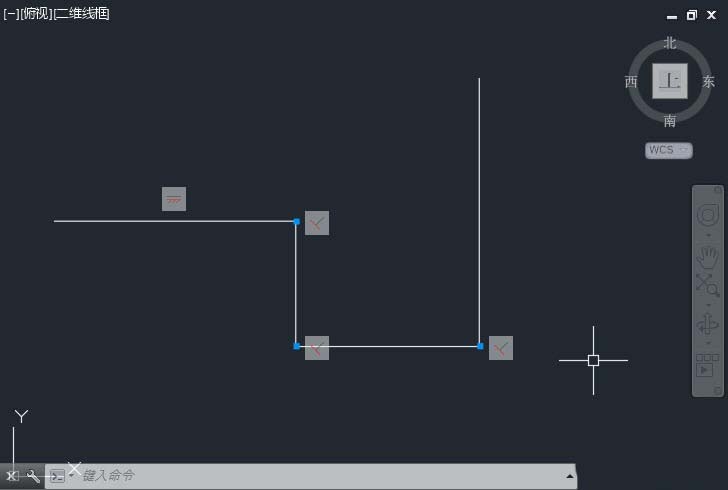

网上有不少人问这样的问题，在画图时图中会出现很多方形小图标，如下图所示 ，这是怎么回事？怎么去掉这些图标？
一、什么是约束？

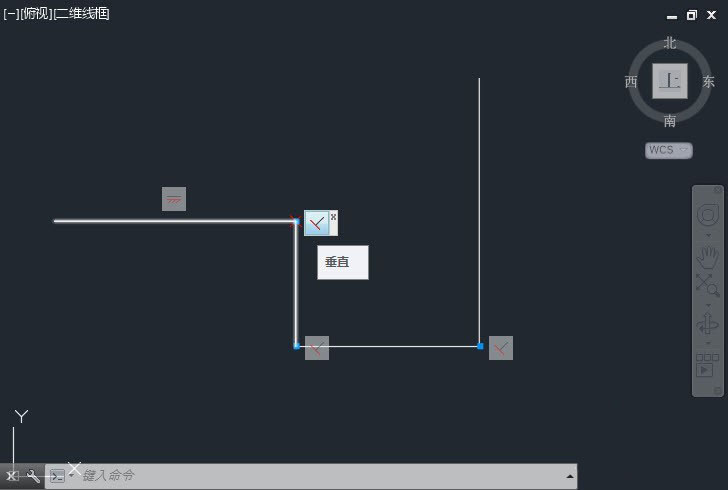

1、要想知道这些方块图标是什么，可以将光标移动到光标上，光标上会显示汉字，如下图所示。

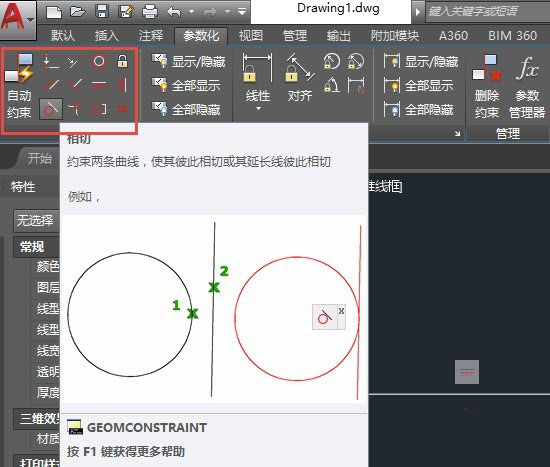

2、从出现的文字我们就知道了这个图标的意思，比如说上图中的垂直很显然说的是两条直线的几何位置关系。这种用于定义图形的几何特征或两个图形间几何关系的控件叫约束（CONSTRAINT），是CAD参数化设计的一部分，CAD提供的几何约束包括重合、共线、固定、水平、竖直、垂直、平行、相切、平滑、对称、相等，如下图所示。
二、怎么能不自动约束？
知道了这些图标是约束的符号，那为什么我们也没有设置约束，绘图时怎么就会出现自动出现约束呢？在CAD中提供了一种功能叫：推断约束，也就是根据我们绘制图形的当前状态自动判断是否加上约束，比如我们绘制一条水平线，就会加上水平约束，两条线之间呈90度，就会加上垂直约束。

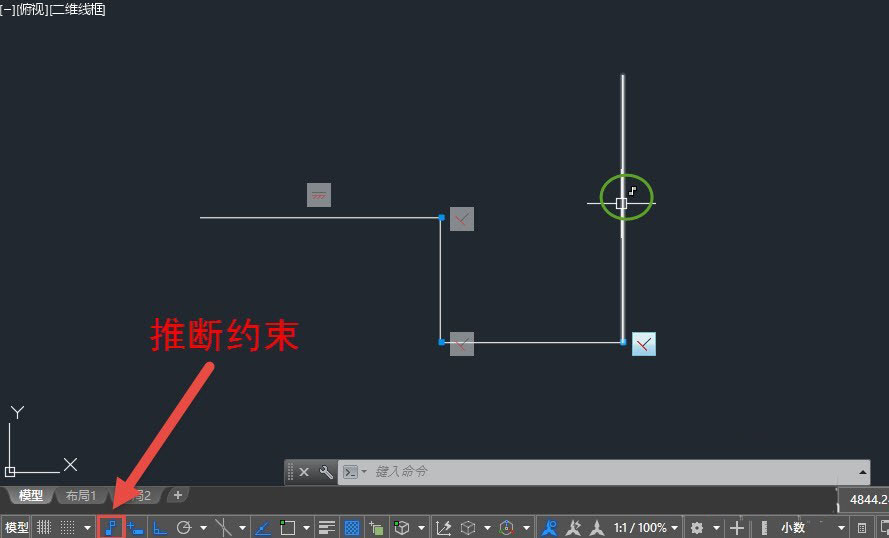

1、如果想不自动进行约束，只单击底部状态栏的推断约束，关闭推断约束就可以了，如下图所示。

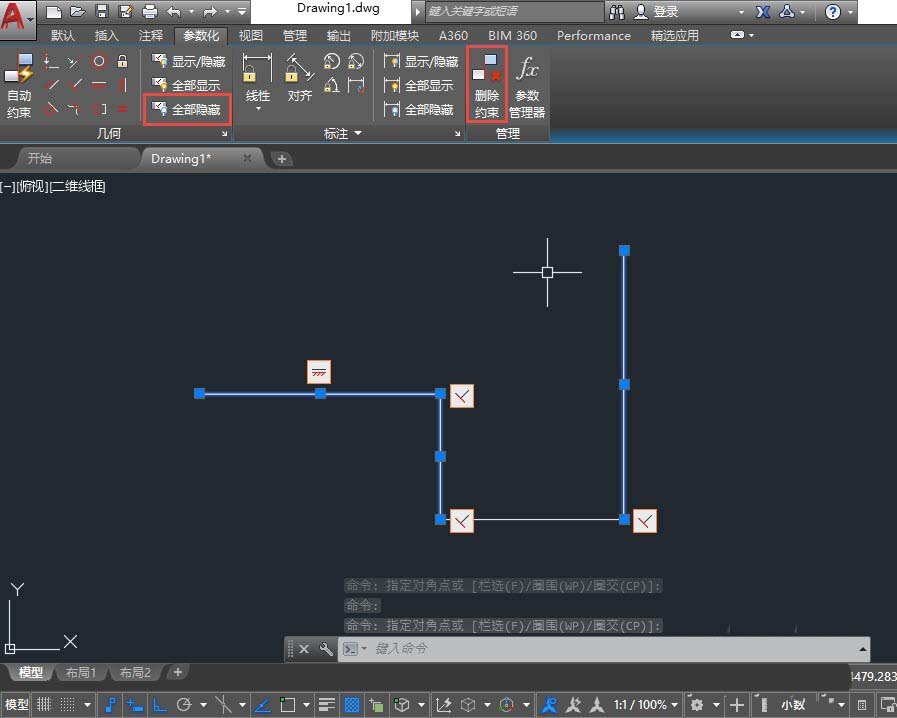

2、当图形添加了约束后，十字光标处也会出现一个推断约束的标记，网上也有人问怎么将这个标记去掉的。推断约束关闭后，只是后面绘制的图形不会自动进行约束了，但之前已加上的约束不会消失，如果不需要，可以隐藏和删除约束，如下图所示。
3、如果约束只是被隐藏，即使推断约束被关闭，当光标移动到有约束的图形上时，十字光标仍会显示约束标记，如下图所示。

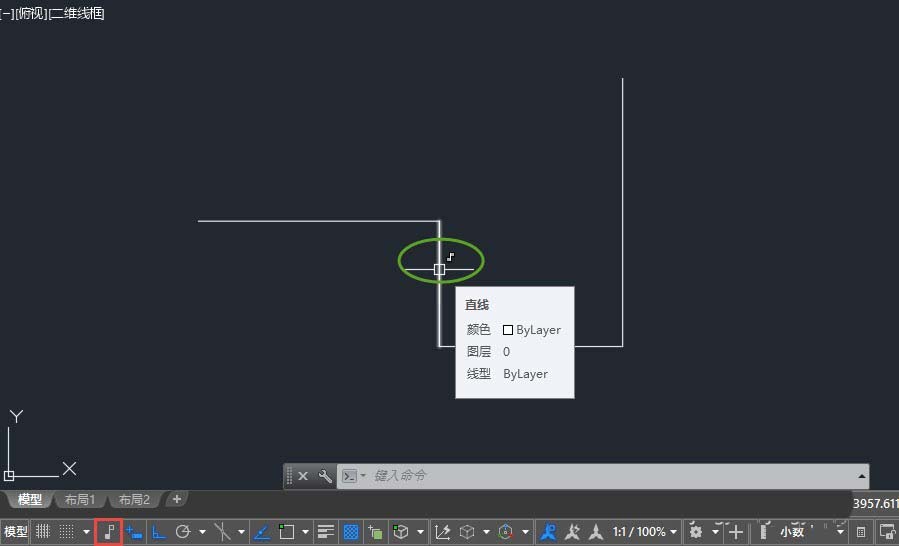

4、只有将相关图形的约束都删除，十字光标上才不会出现约束的标记。CAD的参数化除了用于定义图形的几何特征的几何约束外，还有标注约束（也就是尺寸约束），尺寸约束不仅可以设置固定的尺寸值，也可以公式设置图形间的尺寸关系。参数化广泛应用于三维和二维设计，比如用在尺寸不确定时的概念化设计，创建参数化的系列标准零件库，除此以外，网上流传的很多尺寸和参数不全的练习和考试图，找不到绘制思路时候都可以尝试用参数化来完成。
因为在常规的二维设计或者二维绘图中，参数化用得并不多，这也是为什么有很多人出现了约束还不理解，想方设法要将它们删除的原因。上面借回答网友的问题简单给大家介绍了一下CAD参数化和约束的作用和设置。关于参数化的设置方法和深入应用，以后等我先研究明白了再给大家讲讲。
