用cad绘制图纸时，有的图形是有一定的角度的，不平行，如何让它摆正呢，接下来，我们运用cad中旋转命令来解决这个问题。

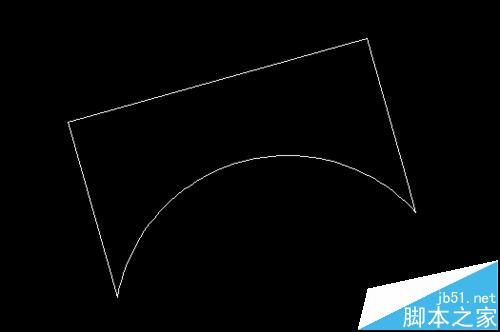

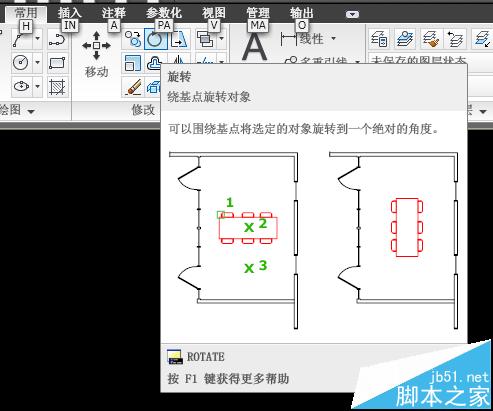

举例来讲，图中为倾斜一定角度的图形，首先在cad中选择 "常用"——“修改”——“旋转”命令或输入ro
选择要摆正的图形，空格键，然后指定基点，接下来出现可选择的子命令，可以按方向键”下键“选择，选择"参照”命令或直接输入r

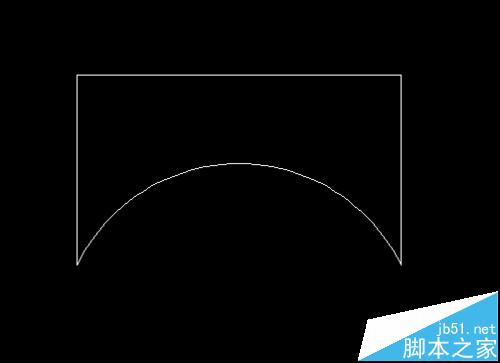

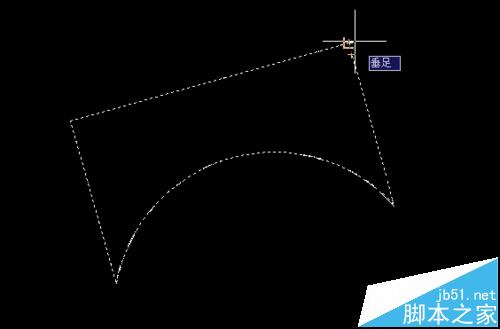

接下来指定图形参照的第一点，第二点，例子中可以点击直线的第一点，第二点，指定角度为0度，回车，图形就摆正了。
注意事项：选取参照点，有时摆正的图形会是反的，那是因为参照点选取的不太合适，可以运用镜像命令调整回来。
