对于初次使用天正建筑的人来说，操作还是有一定的困难；去看书看视频感觉很浪费时间，半天学不会，比如这里怎样用天正建筑画剖面图，看书就比看这里费时间多了，见下面实例，分分钟学会。
一、添加组合文件

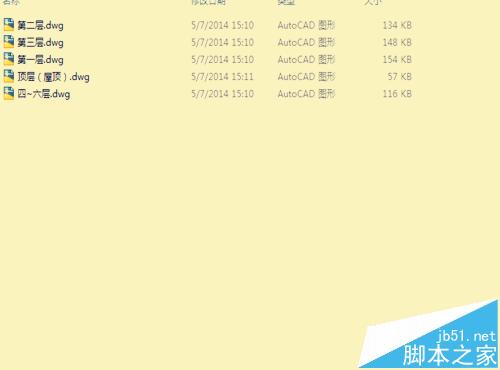

1、如图，是我们用天正建筑画好了各个部分的图纸，比如首层平面图，标准层平面图，顶层平面图等等，最好都放在单独的文件，首先需要打开这些图纸，将其图形移到一个统一的点，比如都是A点，统一移动到（0,0,0）点，这样生成立面图才不会报警。

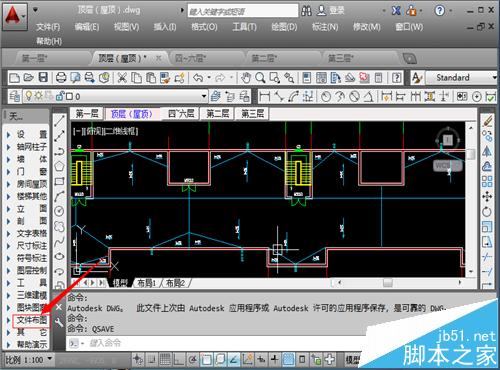

2、打开天正建筑cad，点击"文件布图“。

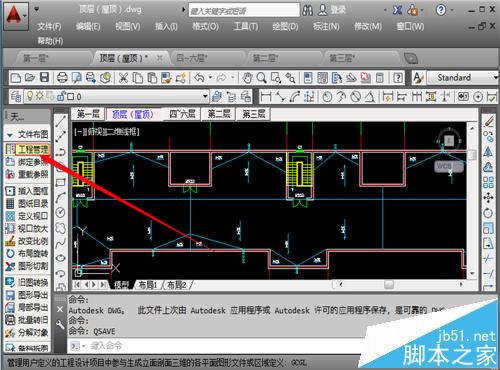

3、点击”工程管理“。

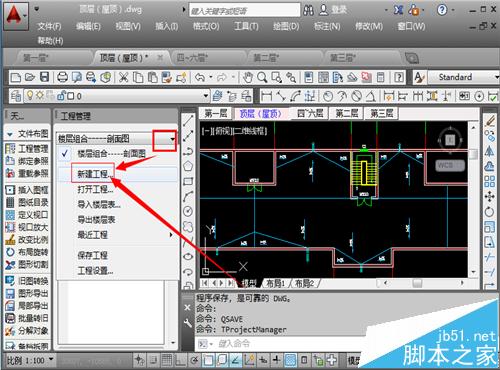

4、点击右边的倒三角，找到并点击“新建工程”。

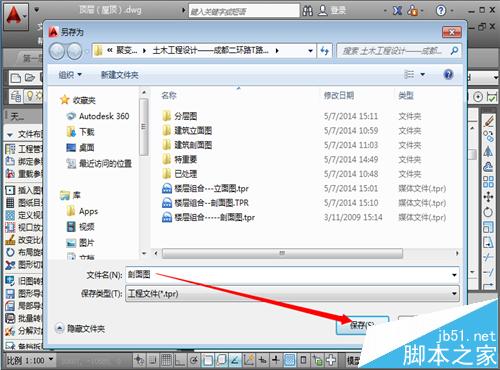

5、找到自己剖面图保存的位置，命名，然后点击“保存”。

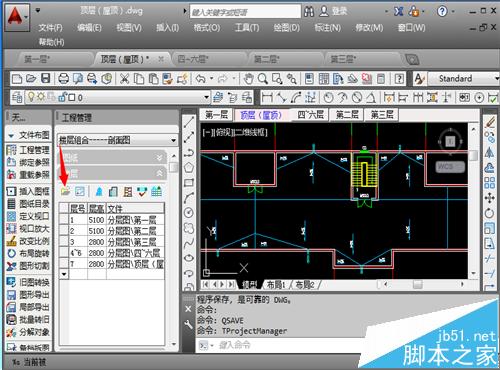

6、自动回到操作界面，点击“文件夹”形状的图标，添加文件（注：我这里是以前添加的，所以现在会有文件）。

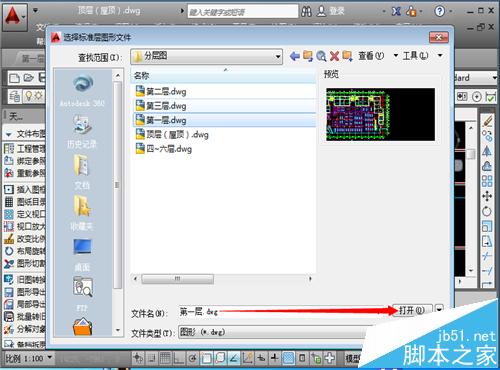

7、选择“首层”（最下面的图纸）。点击”打开“

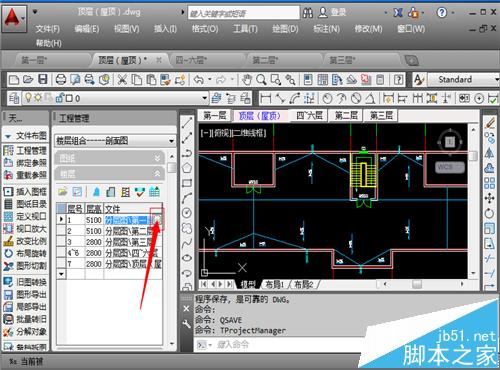

8、还可以点击“箭头所示”的位置进行文件的添加。如此操作，按顺序添加完每一层，注意修改层高。对于标准层代表很多层需，比如4-6成，需要输入引号内内容”4~6“。
二、画剖切符号

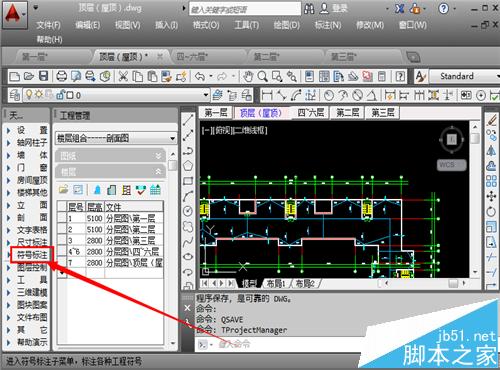

1、剖面图是从某一个位置剖开的，需要一个剖切位置将其剖开，点击“标注符号”。

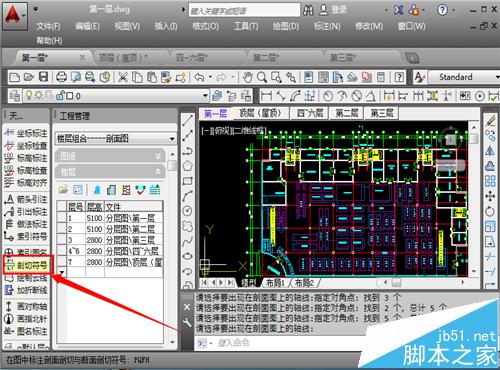

2、找到点击“剖切符号”。

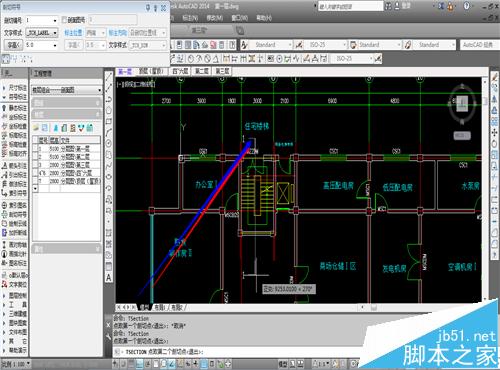

3、点击选择剖切位置的起始点。

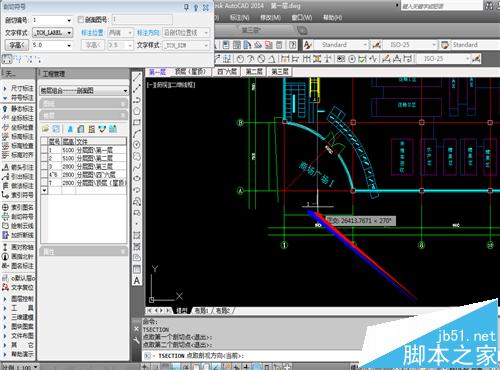

4、点击选择剖切符号的终点（2个点确定一条直线）。这样就确定一个剖切面了。

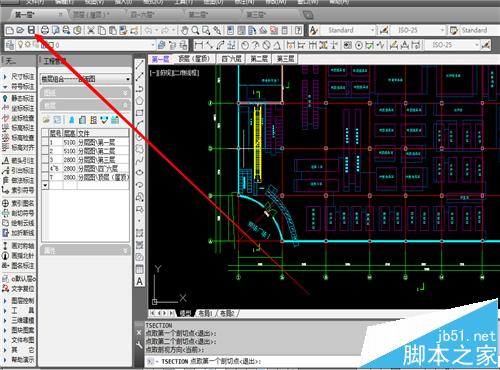

5、点击一下“保存”。
三、画剖面图

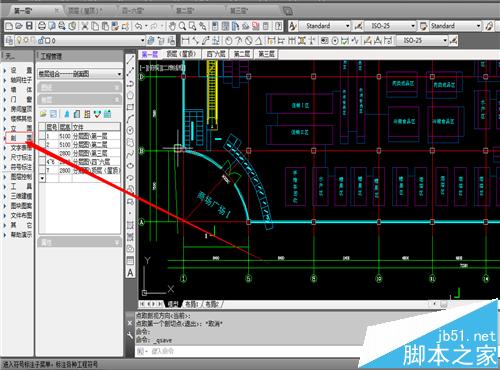

1、点击“剖面”。

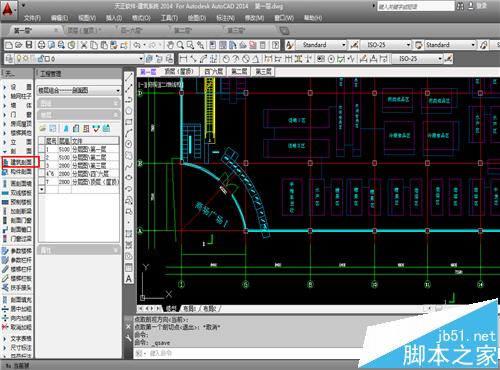

2、点击“建筑剖面”。

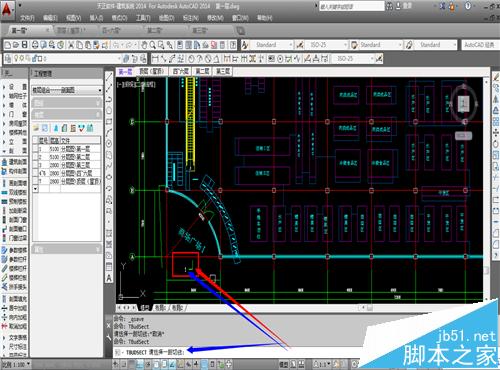

3、要求选择剖切线，点击选择刚才画的剖切线，注意如果画了多条剖切线，选择自己需要进行剖切的线即可。

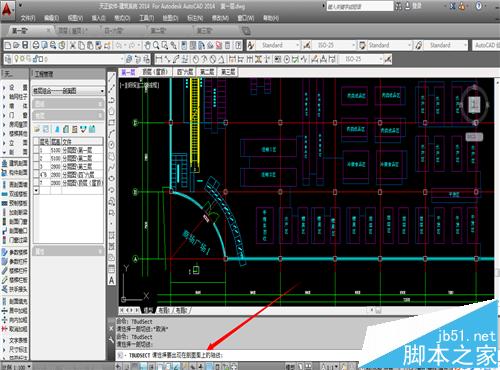

4、提示选择要出现的轴线。

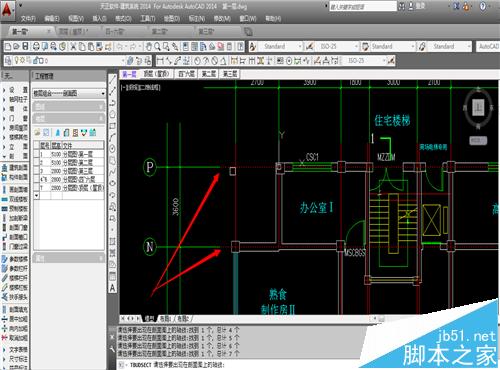

5、点击选择需要在剖面图上出现的轴线。

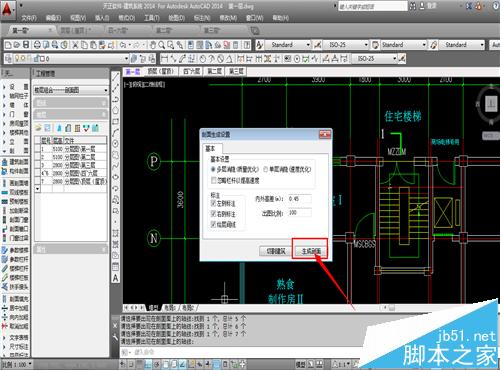

6、点击“生成剖面”。

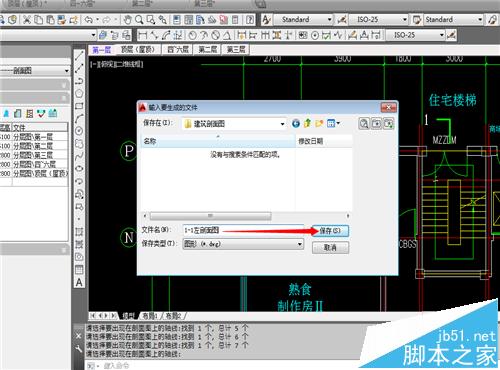

7、找到保存剖面图的位置，点击“保存”。

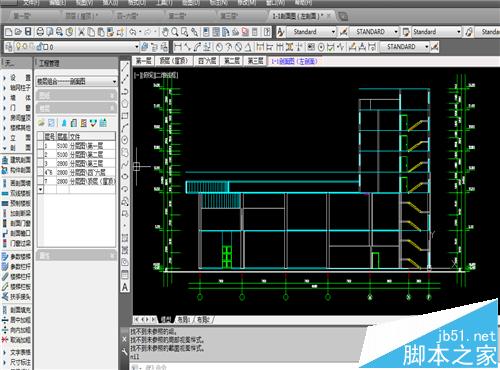

8、这时候就生成了一个剖面图。

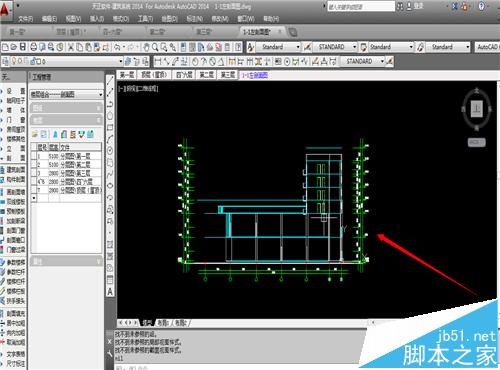

9、生成的剖面图是不能够完全使用的，不少地方有些问题，有的线条没有画出来，一方面因为剖面切线的位置的因素，一方面是因为软件的因素，都需要自己进行修改添加。
