AutoCAD实现沿曲线走向标注文字并不方便，为此天正开发了相关命令——txtpl，这里演示用该命令让文字基于已有多段线（pline）的走向进行排布的方法。特别指出，这一命令只能基于用pl命令绘制的、由多段圆弧线构成的曲线，不能基于用spl（Spline样条曲线）命令绘制的曲线。

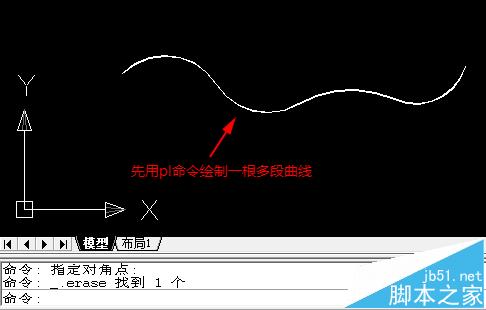

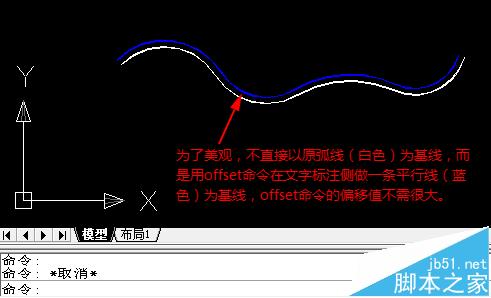

1、先用pl命令绘一根曲线（该曲线实际上是由圆弧线组成的多段线）；为了美观起见，再用offset命令将该曲线向文字标注的一侧，作出一根平行曲线，后面将以此平行曲线为基线来标注文字。比如在下图的示例中，最终是想要实现文字标注在白色曲线上侧的效果，而平行于白线的蓝线就是用offset命令作出的文字基线。
2、点天正菜单的“文字表格”组下的“曲线文字”菜单项，启动txtpl命令。如果曾执行过该命令，也可以直接在命令提示区输入“txtpl”并回车。

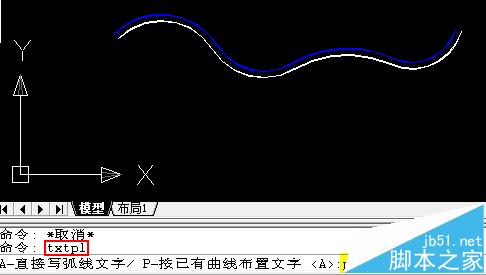

3、在命令提示区“A-直接写弧线文字 / P-按已有曲线布置文字 <A>:”之后，输入“p”并回车，如下图中黄色高亮字体所示。

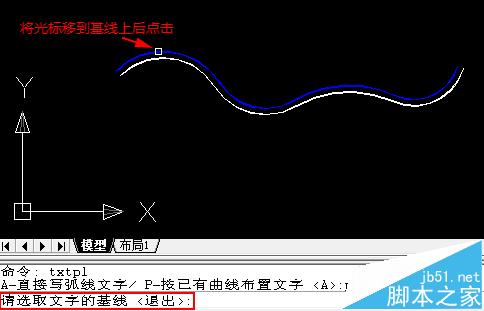

4、回车后，命令提示区出现“请选取文字的基线 <退出>:”的提示，这时移动鼠标（显示为选择方框）到基线（蓝线）上，并点击它进行选择。

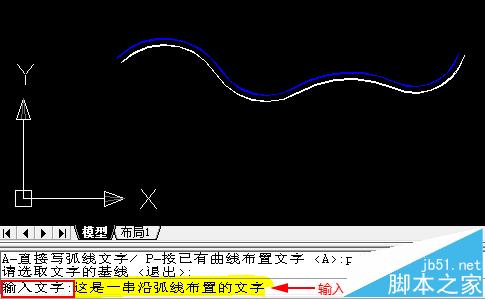

5、接着，命令提示区出现“输入文字:”的提示，请在其后输入你想要沿弧线布置的文字，例如“这是一串沿弧线布置的文字”，并回车。

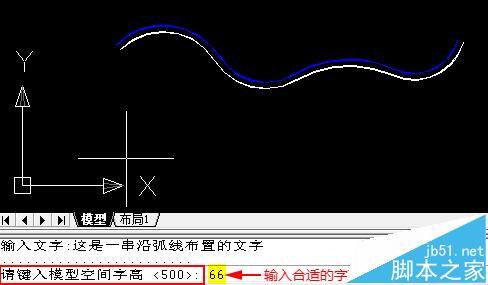

6、命令提示区继续出现“请键入模型空间字高 <500>:”的提示，这时输入一个你认为合适的字高，例如“66”，然后回车。

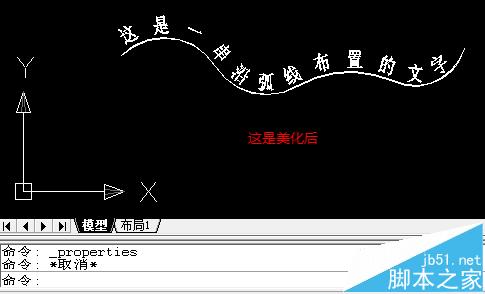

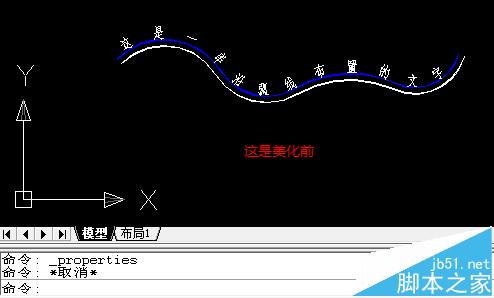

7、txtpl至此命令结束，文字已完美地沿基线（蓝线）分布。删除基线（蓝线）后，更为美观。如果觉得字体不好看，也可以换成其他字体。
注意事项：txtpl命令不能基于样条曲线（Spline）来布置文字。用offset命令做辅助的基线只是为了美观，因此可以略去这个步骤。
