本教程向大家介绍了利用3dsmax打造一个墨水瓶模型，制作出来的墨水瓶非常真实，教程难度中等，新手朋友也可以过来了解一下制作的过程。转发过来，喜欢的朋友可以跟着教程一起来学习

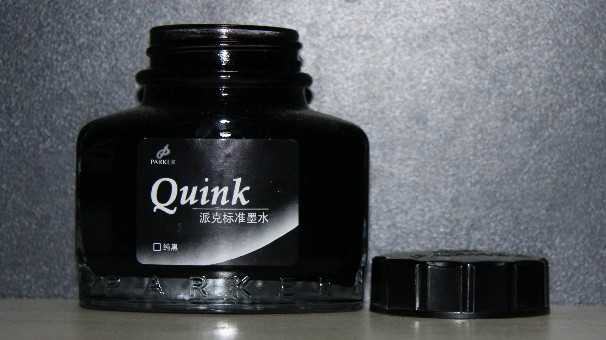

。模型分析，首先来看看派克墨水瓶到底长什么模样？如图mspjm—1所示。
图mspjm—1
具体的制作步骤如下：
1. 墨水瓶是一个几乎接近于方形的身体接到螺丝口上。此部分模型可以使用螺丝口制作起，然后例用前面模型学习的方法，对接螺丝口以下的部分。
2. 墨水瓶盖是一个多边形的造型对象。这一部分还要使用重复归一法。
一、墨水瓶身的制作：

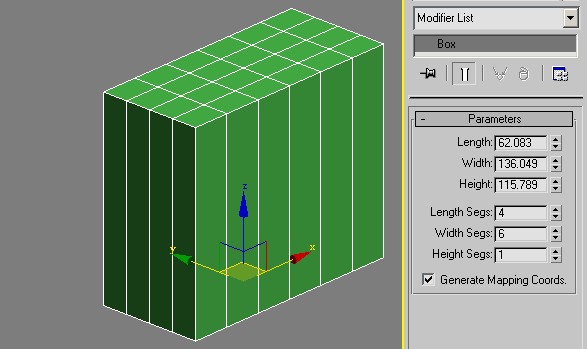

1. 瓶身的制作，由于瓶身是一个长方体的变形，所以这个地方的制作就由box开始。最关键的问题就是变形。由于瓶身有弧度的变化，这里【box】身上的线则尽量控制成奇数。创建box，并调节参数，如图mspjm—2所示。
图mspjm—2
2. 把box右击转换成多边形，把上部的面删除后处理，并使用缩放工具进行对称的调节，最终的结果，如图mspjm—3所示。注意长宽高的比例，要正确处理。
图mspjm—3

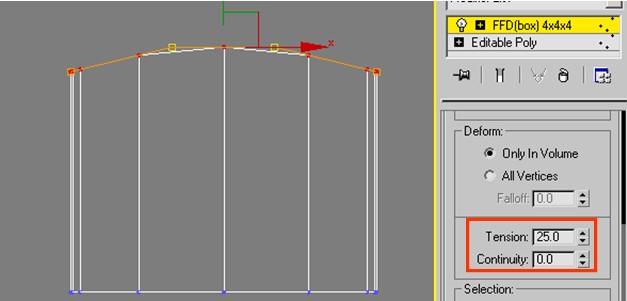

3. 选墨水瓶身上排的点，给一个【ffd（box）4x4x4】编辑修改器，并选择中间两排点，向上调，以成就瓶身弧度，要注意这里的【continuity】（连续性）参数，要调为0，以保证在调节时，不对原来的模型进行变形。如图mspjm—4所示。
图mspjm—4
4. 选墨水瓶身上部的边界，查看有多少边存在。这里的模型有20个边构成。以20做为基数创建正多边形。并调节大小，并调节好位置，如图mspjm—5所示。

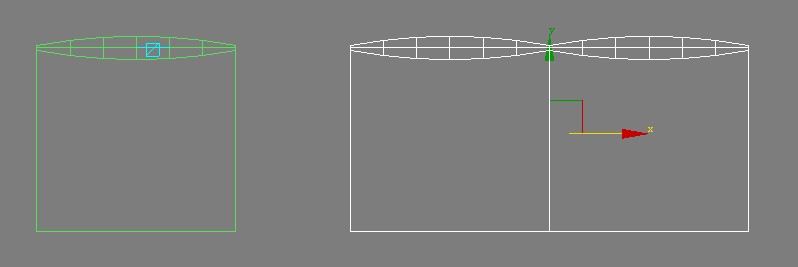

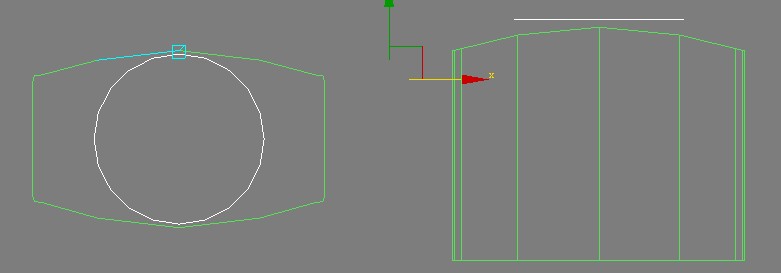

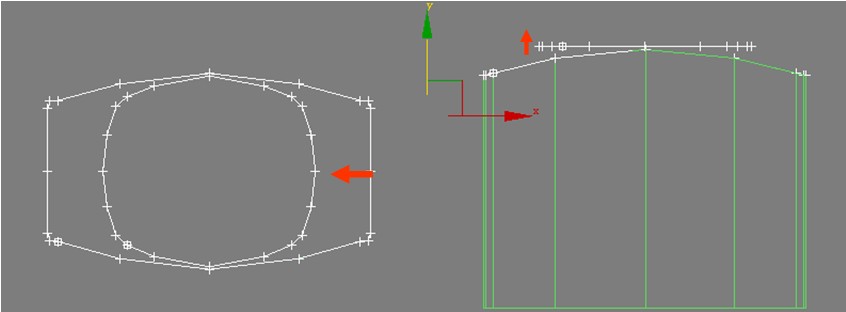

5. 选择墨水瓶身上面的边界，执行右击【create shape】（创建型），并把刚创建出来的型进行调节，这个调节的目标就是为了获得与实物更接近的一种模式。为了对比方便，我把提出来的型复制出来与最后的结果对比起来。这个结果如图mspjm—6所示。
图mspjm—6

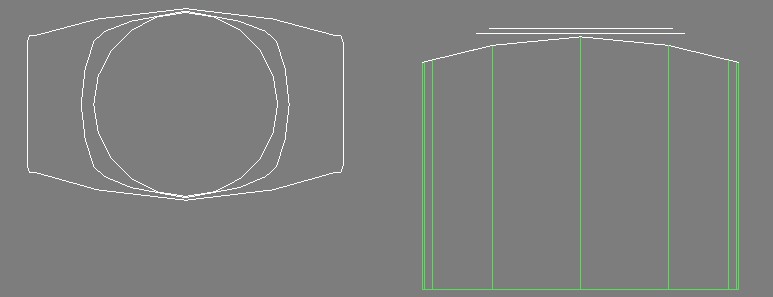

6. 把刚才两个线与20边形结合起来，最终几个结的调节结果，如图mspjm—7所示。
图mspjm—7

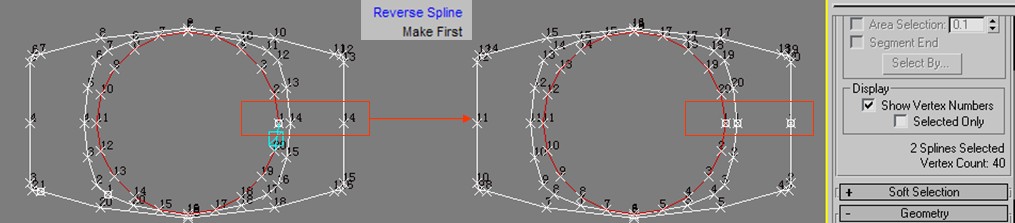

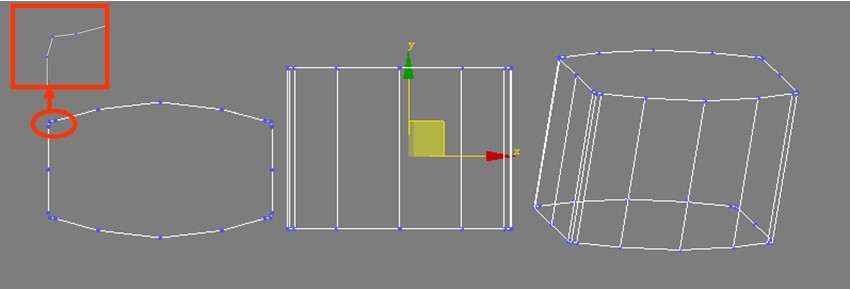

7. 把三条线的第一点，与点的排列方式都创建成一致的形式。在线里面第一点有一个特点就是以四方块显示，选择点右击使用【make first】（创建第一点），可以改变第一点的位置。对于一个样条曲线来说，点的排列方式无非是逆时针或是顺时针而已，对于排列方式，可以使用修改面板中【show vertex numbers】（显示点的数目），这里我们要求，内外所有的样条曲线，执行右击【reverse spline】（翻转样条曲线）的排列顺序。如图mspjm—8所示。
图mspjm—8

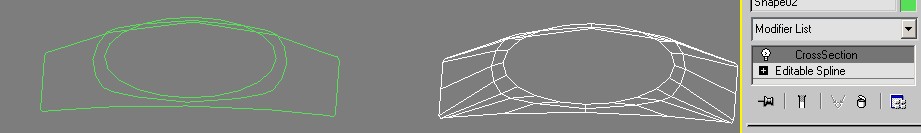

8. 把这三个结合起来的线，给一个编辑修改器【crosssection】（交叉截面），把这三个线的每一个点上都连接出线来，注意：这里的线连接的正确与否与我们结合线的顺序有关。如图mspjm—9所示。
图mspjm—9

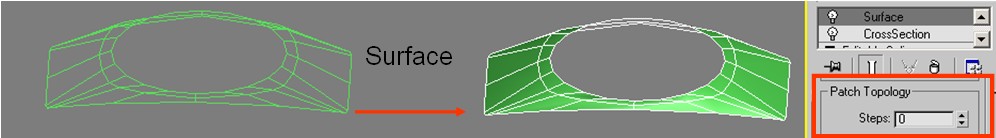

9. 再给一个【surface】（蒙皮）修改命令，让构加出来的线，形成一个没有厚的面。并调整【patch topology】（面片的拓朴）值为0，最终的结果，如图mspjm—10所示。
图mspjm—10

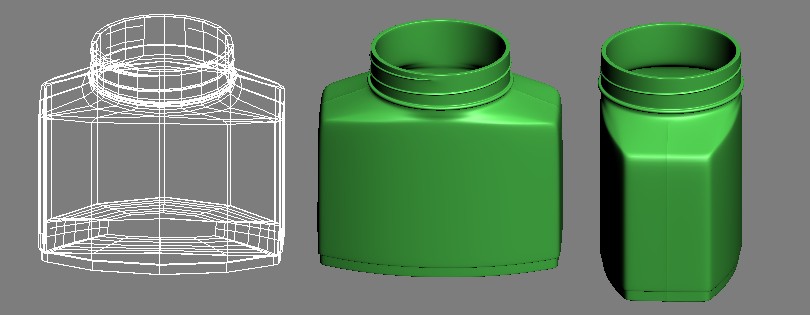

10. 把底下瓶身与这刚创建的这个面结合起来。并把两者焊接成一体。使用本站教程中《饮料瓶子的制作》的方法制作螺丝与厚度。并把底部调节成一定的弧度。如图mspjm—11所示。
图mspjm—11
三、墨水瓶盖的制作：
1. 创建【plane】（平面），这里有一个经验，可以首先计算出瓶口的长度，然后按这个近似值创建，并分割出需要的份说，比如说，这个瓶盖有十二相同的造形构成，所以分割出十二份，取出其中一个。至于开始创建的平面高度，我们可以参考螺丝口的高度。因为瓶盖是由上下不同的造型构成，所以复制出一条边，然后上下两个边里插入几线边，以方便来变形。如图mspjm—12所示。
图mspjm—12
11. 进行盖口处的处理，为了方便，使用【ffd3x3x3】调节，如图mspjm—13所示。
图mspjm—13

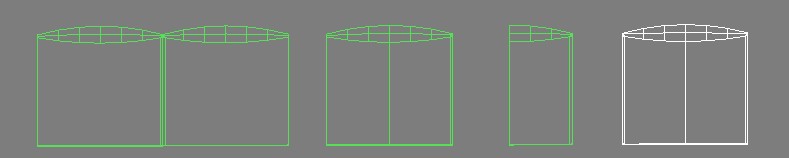

12. 把刚才创建好的对象，进行复制处理，并把两个对象结合起来，焊接成一体，这样做的目的，如图mspjm—14所示。
图mspjm—14
13. 把中间的边选择，执行右击使用【extrude】（拉伸），并把上边部分进行处理，这里的结果和放大的结果，都如图mspjm—15所示。
图mspjm—15

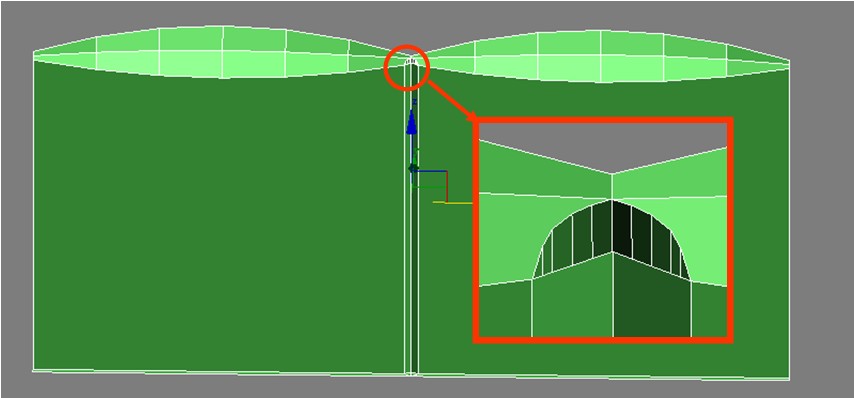

14. 删除掉一半，把其中一个保留，并使用快速切割，切出对称的一半，这里主要是为了后面的制作方便，并把这个另一半对象再次镜像，是为了获得两边都有凹槽。制作的步骤，如图mspjm—16所示。
图mspjm—16

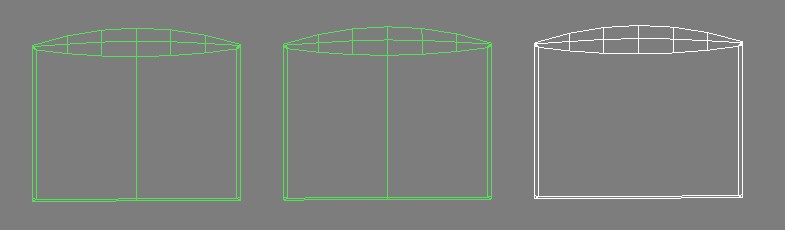

15. 把两个结合后对象下面的边选择，并执行右击【remove】（移除），这是为了后面的弯曲时不至于出现圆的可能。最终的结果，如图mspjm—17所示。
图mspjm—17

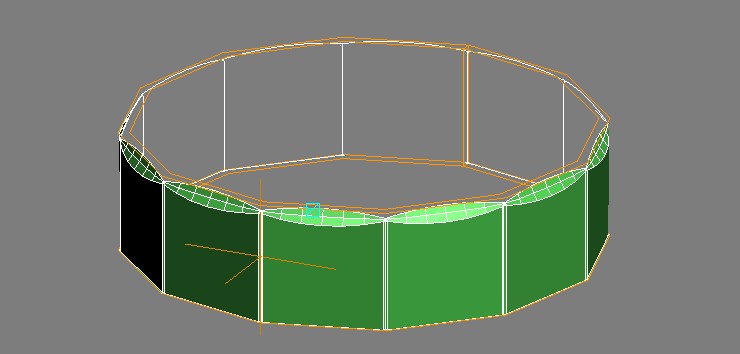

16. 利用捕捉复制，并使用【bend】编辑修改器弯曲，如图mspjm—18所示。
图mspjm—18

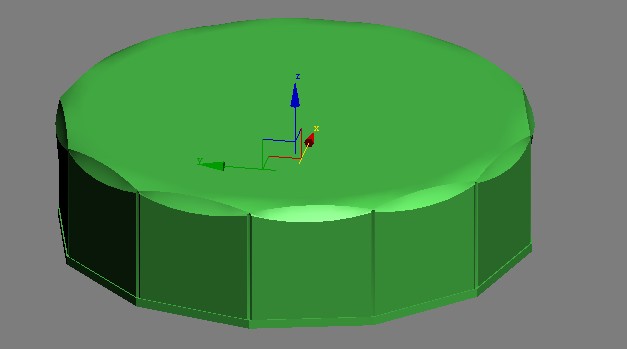

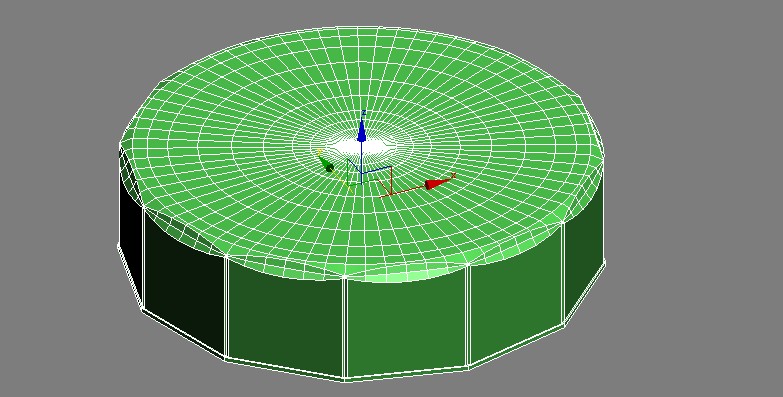

17. 转换到多边形，把上面的盖给封出来。结果，如图mspjm—19所示。
图mspjm—19
18. 转换到多边形，把上面的盖给封出来。结果，如图mspjm—20所示。
图mspjm—20

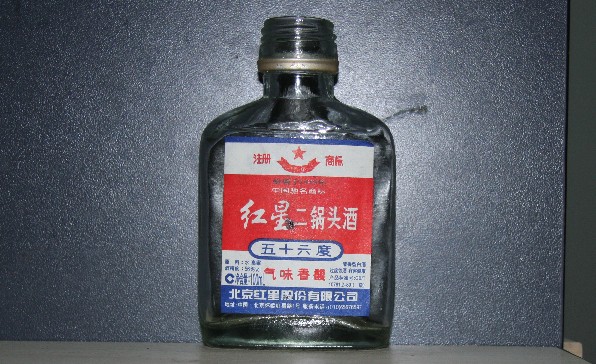

四、红星二锅头酒瓶的制作：
五、这个模型和墨水瓶的建模方式是一样的。诸位不妨自已利用刚才所学的建模方式来行此模型的制作。这个模型结果，如图mspjm—21所示。
教程结束，以上就是用3dsmax打造一个墨水瓶模型方法，喜欢的朋友可以尝试自己制作一个。希望大家喜欢本教程！
