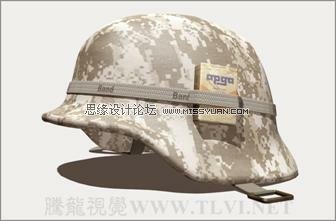

在本实例中，将指导各位网友创建头盔模型，头盔是流线型的，虽然和球体很接近，但还是有一定的差别，使用普通的建模方法，很难使其在保持造型准确的情况下，又能实现其表面完美的光滑效果，所以在本实例中将使用面片建模的方法来完成头盔的制作。
本实例具体的制作方法为首先创建头盔拓扑线，然后使用Surface修改器将拓扑线生成面片，最后编辑面片对象，完成模型的制作。面片对象能够使用控制点的框架和连接切线来定义曲面，所以能够更为快捷准确地创建较为平滑的曲面，Surface修改器基于样条线网络的轮廓生成面片曲面，会在三面体或四面体的交织样条线分段的任何地方创建面片。
通过本实例，可以使各位网友了解面片建模的基本操作方法。在素材文件内，为头盔拓扑线文件和完成后的模型文件，读者可以下载素材文件作为建模的参照。

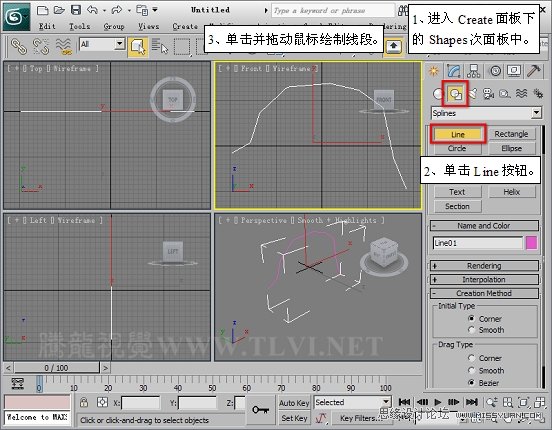

(1)首先运行3ds max 2011，然后在Front视图中绘制线段——Line001。

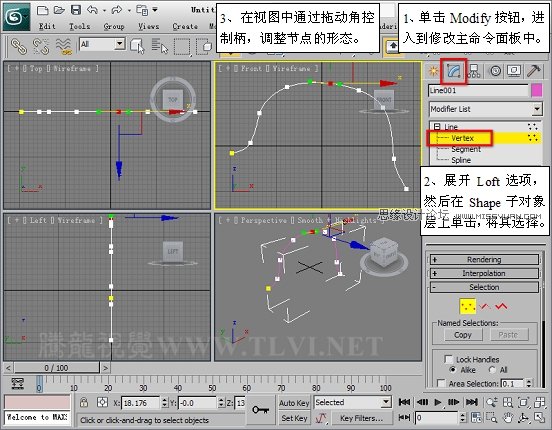

(2)进入该线段的Vertex子对象层，并在视图中编辑顶点的形态。这是头盔侧面的轮廓形态，为了保持曲面的光滑，需要使用Bezier类型的顶点。
提示：在使用Surface编辑修改器编辑线段时，顶点的间距可以决定是否能够生成面，所以在制作拓扑线时，一定要保证绘制的精确性

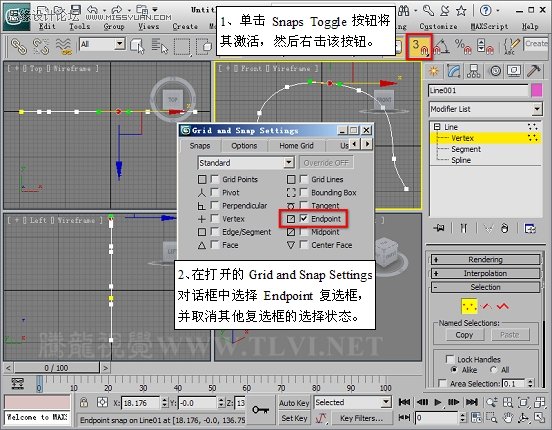

(3)在主工具栏右击
Snaps Toggle按钮，在弹出的Grid and Snap Settings对话框中进行设置。

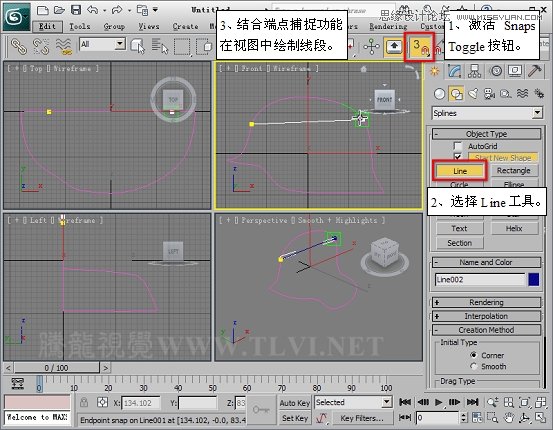

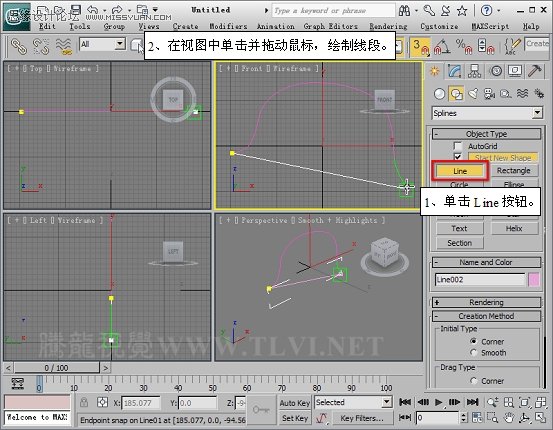

(4)使用Line工具，结合端点捕捉功能，在Front视图中创建线段Line002。
(5)关闭

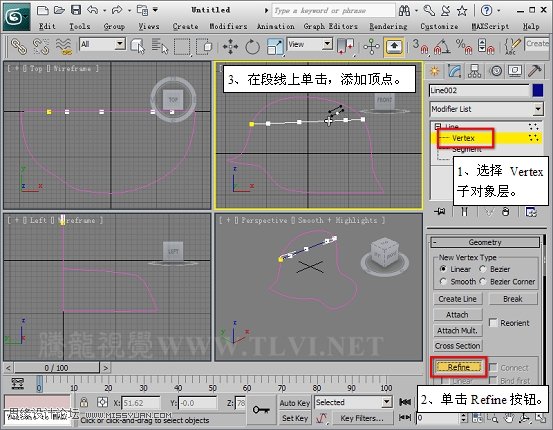

Snaps Toggle按钮。选择Line002对象并为其添加顶点。

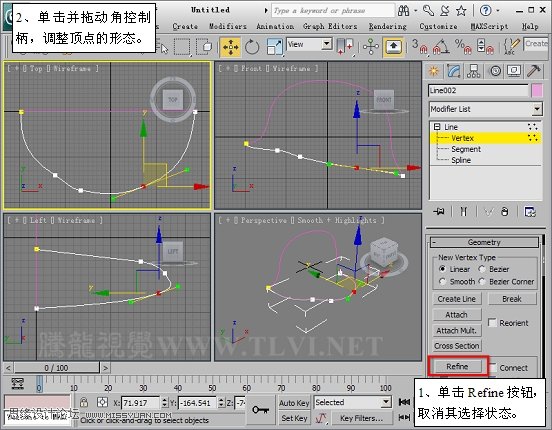

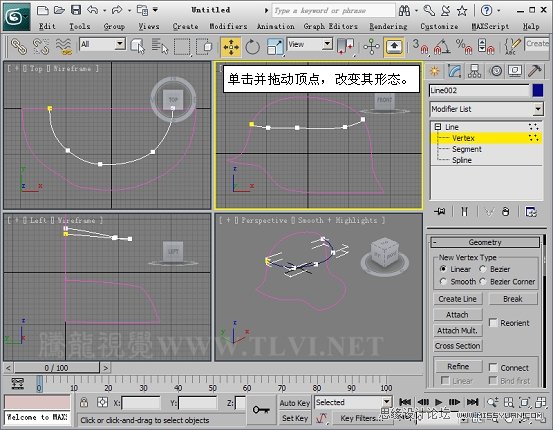

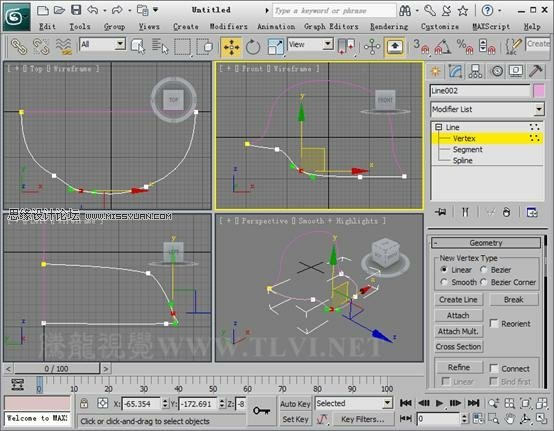

(6)在Top视图中编辑顶点。
(7)在Front视图中编辑顶点。

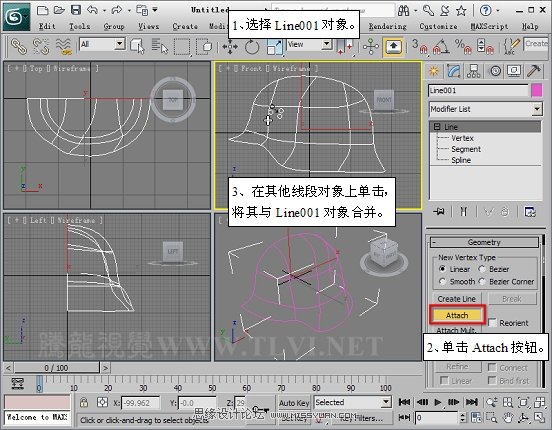

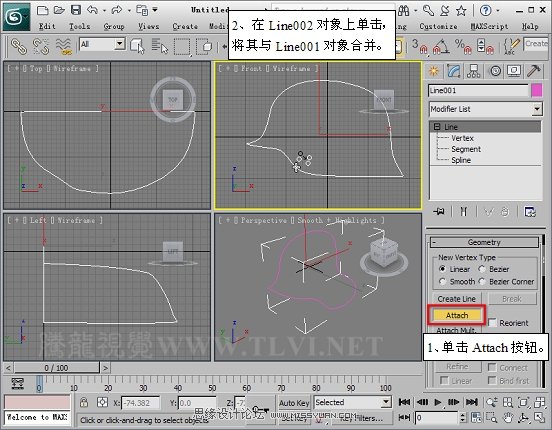

(8)选择Line001对象，并将该对象与Line002对象合并。现在头盔的大体框架就完成了。
(9)使用Line工具在Front视图中创建一条直线段Line002。

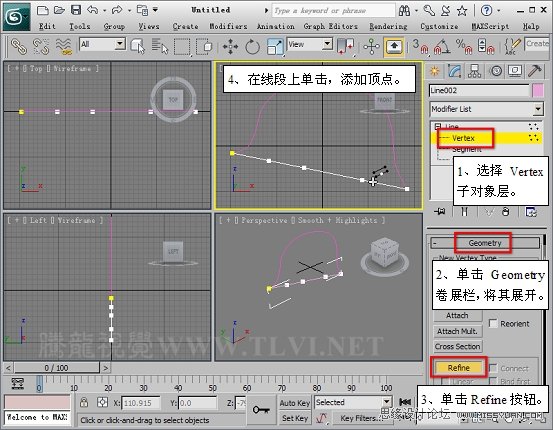

(11)在视图中添加并编辑顶点。

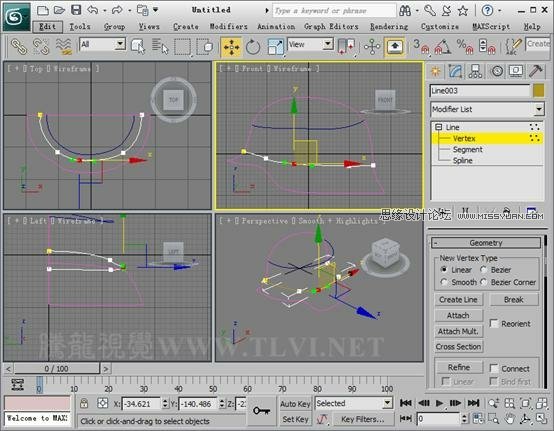

(12)使用Line工具创建线段，并对线段进行编辑。
(13)使用Line工具结合端点捕捉工具创建另外三条线段。
(14)合并所有的线段，并将合并后的对象命名为“头盔”。

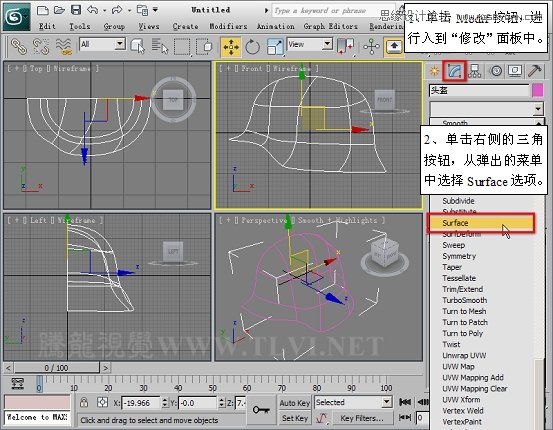

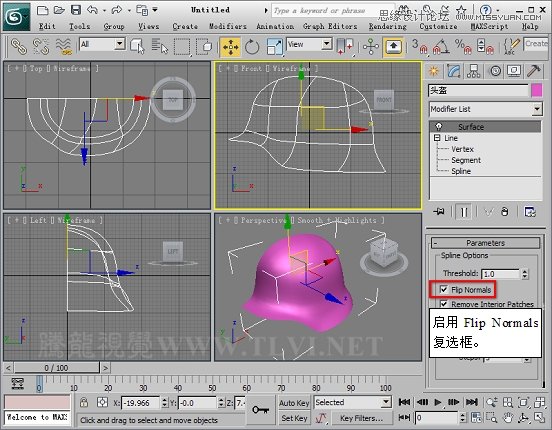

(15)将合并后的对象命名为“头盔”，然后为其添加一个Surface编辑修改器，使“头盔”对象生成面。

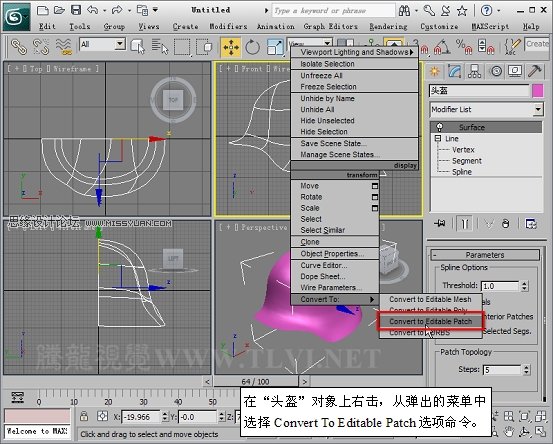

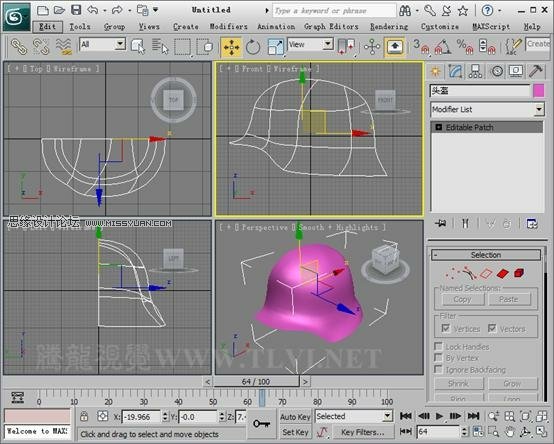

(16)将“头盔”对象塌陷为面片对象。
注意：该操作是无法恢复的，所以最好将图形进行备份后再执行该操作。

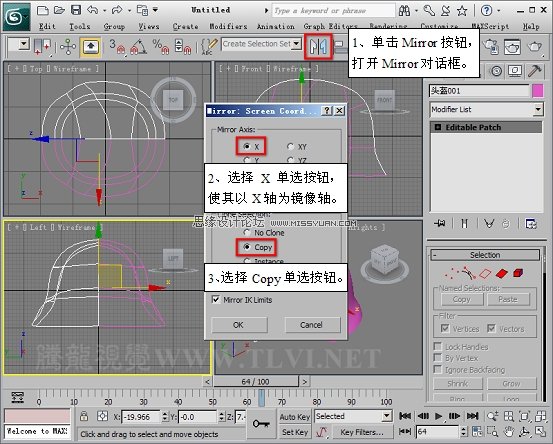

(17)在Left视图中选择“头盔”对象，并将其镜像复制，复制的对象名称为“头盔001”。

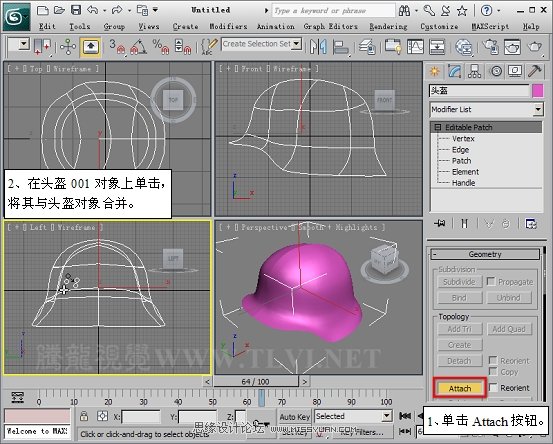

(18)选择“头盔”对象，并将该对象与“头盔001”对象合并。

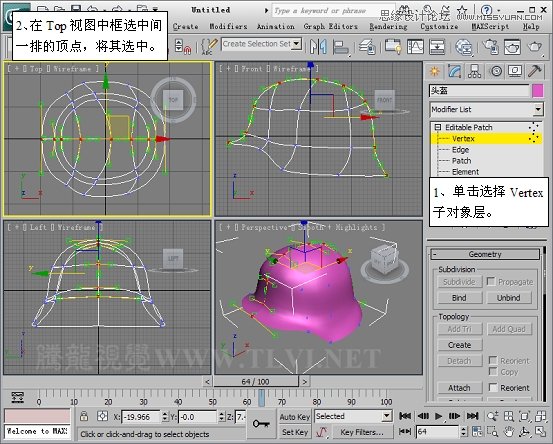

(19)进入“头盔”对象的Vertex子对象层，选择顶点。

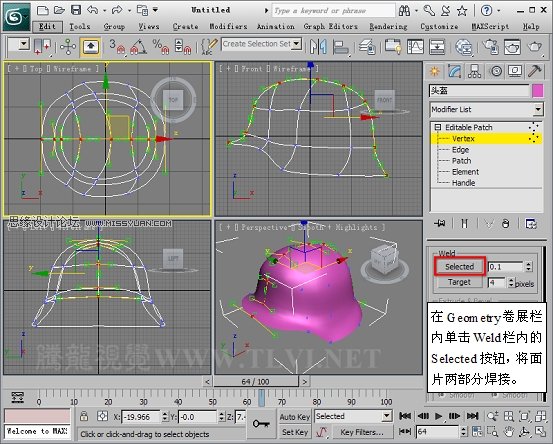

(20)下面将面片的两部分焊接。
提示：如果焊接后还有接缝存在，可能是由于线框的绘制不够准确，导致顶点的间距过大，可以试着增大Selected按钮右侧的参数值，再次单击Selected按钮。

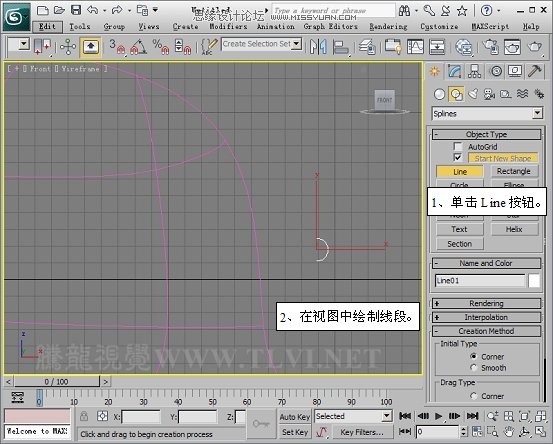

(21)使用Line工具在Fort视图中创建一条弧线。

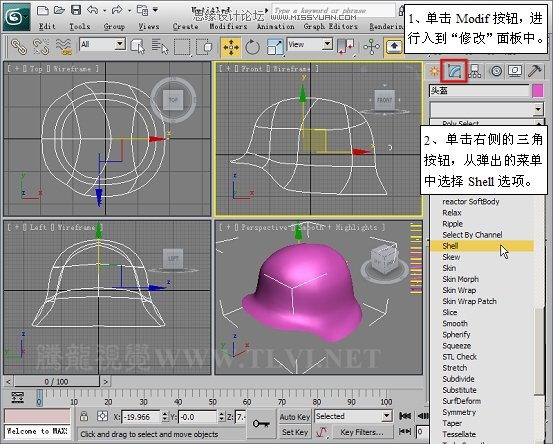

(22)选择“头盔”对象，进入
Modify面板，为该对象添加一个Shell修改器。

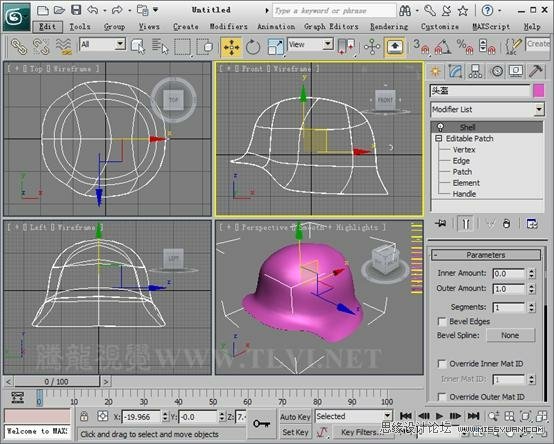

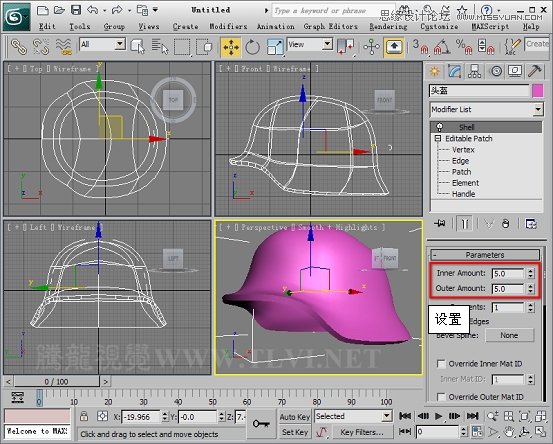

(23)对Parameters卷展栏下的各选项参数进行设置，使“头盔”对象具有厚度。

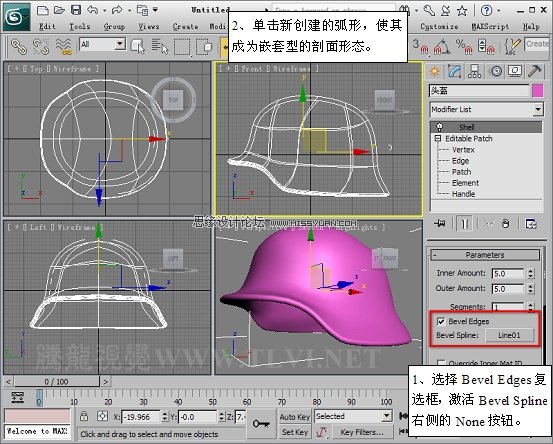

(24)接下来将新创建的弧形成为嵌套型的剖面形态。
(25)至此完成本实例的制作。
以上就是使用3D MAX2011中的面片建模的方法完成头盔建模制作的全过程，希望大家能喜欢！
