3ds max是一款功能强大的三维制作软件，在进行模型创建时可以通过绘制二维曲线，然后转换为三维模型，该方法操作起来方便，更易于修改，可以得到非常好的建模效果，今天就是用这种方法制作一个搁物架模型，如图所示：

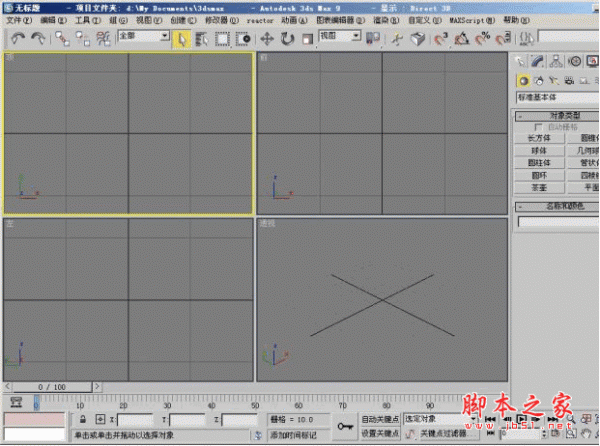

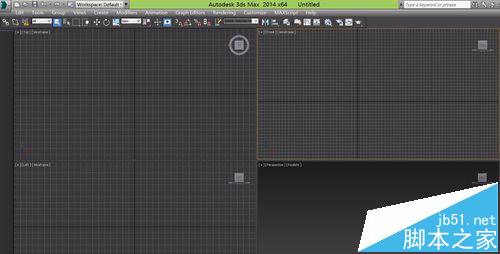

1、打开3ds max这款三维制作软件，进入3ds max的操作界面，如图所示：

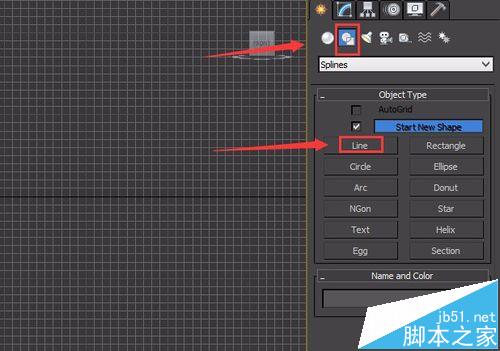

2、在create选项下找到shape选项，在shape选项里找到line命令，如图所示：

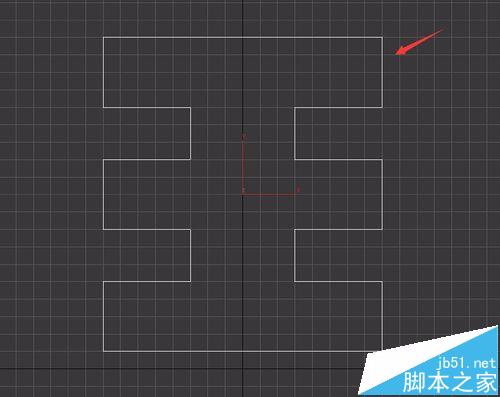

3、点击line命令，在前视图绘制如图所示的直线形状：

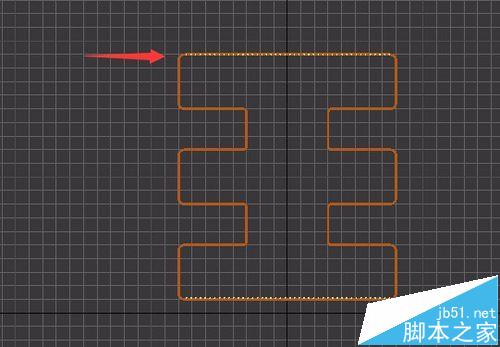

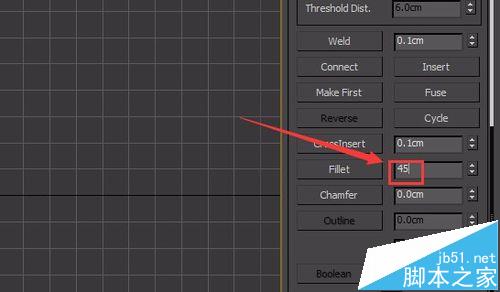

4、按下键盘上的数字1键就进入点子层级，选择所有的外部顶点，在modify里设置fillet为45，如图所示：

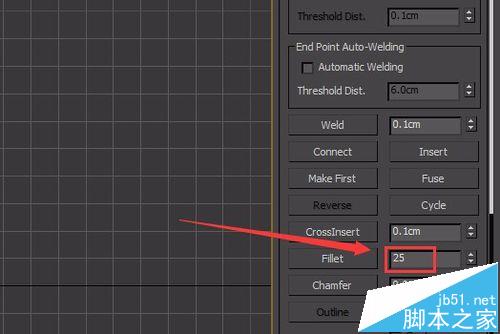

5、选择内部的顶点，在modify里修改fillet的值为25，如图所示：

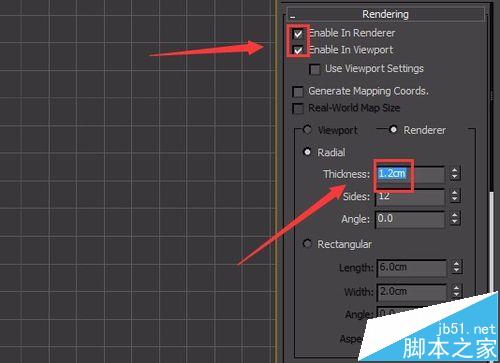

6、取消点子层级的选择，选择修改后的曲线，在modify里勾选enable in renderer和enable in viewport前的单选按钮，并设置thickness的值为1.2，如图所示：

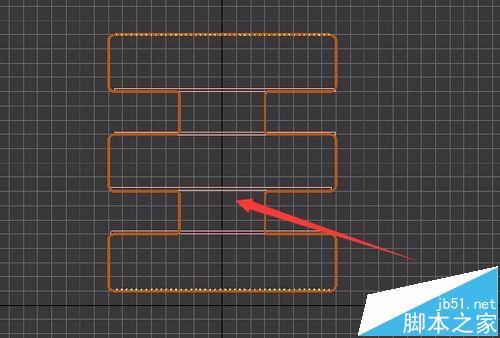

7、选择这个渲染出来的模型，在顶视图里按下键盘上的shift键复制一个出来，并调节其位置，如图所示：

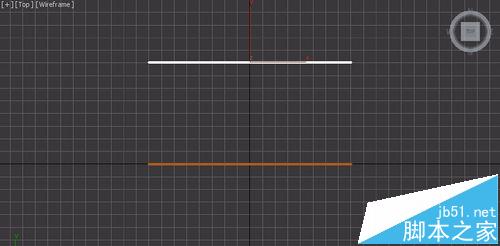

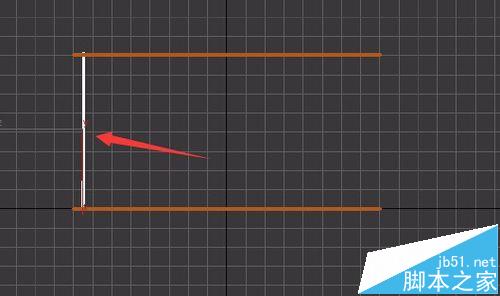

8、在shape选项里选择line命令，在顶视图里绘制直线，并调节其位置，将thickness设置为0.6，如图所示：

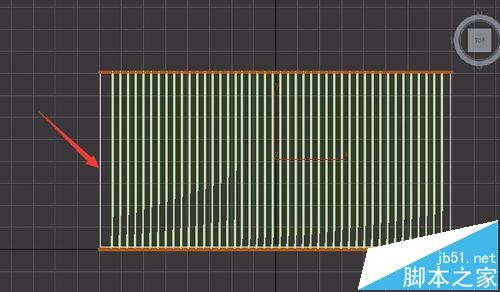

9、在顶视图里选择这条直线，按下键盘上的shift键，复制出来一组直线，如图所示：

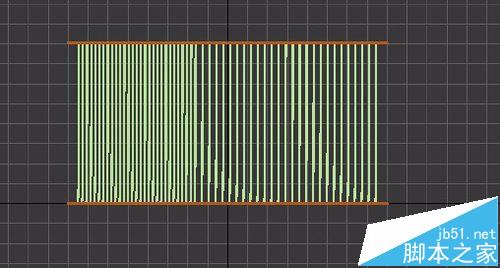

10、选择复制的所有的直线，在前视图里复制一组，将其放到合适的位置，如图所示：
11、在create里找到geography选项，在geography选项里找到box命令，在顶视图绘制一个box物体，如图所示：

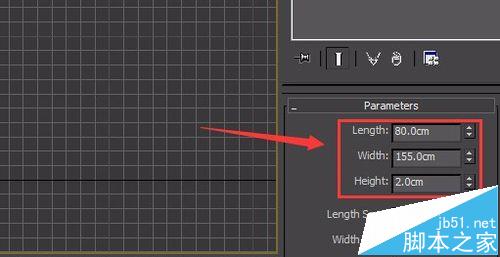

12、选择这个box物体，在modify里修改其参数如图所示，并调节其位置。
13、选择这个box物体复制出来四个，并调节位置，如图所示：

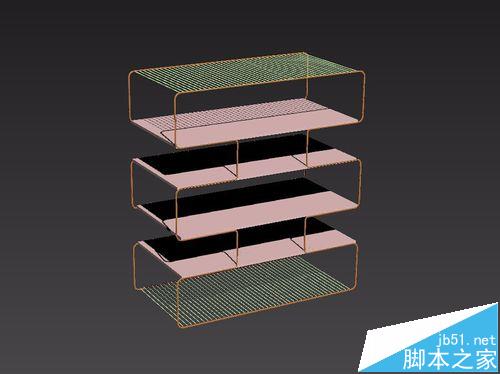

14、调节完成后，进入透视图，调节一个角度，最后的搁物架模型如图所示：
