华硕ROG Maximus XI Apex主板性能怎么样 超频神板华硕ROG Maximus XI Apex评测

所属分类: 硬件教程 / 主板 阅读数: 788
收藏 0 赞 0 分享

华硕ROG Maximus XI Apex主板怎么样?值得入手吗?下面小编带来超频神板华硕ROG Maximus XI Apex评测,希望对大家有所帮助。

超频神板华硕ROG Maximus XI Apex评测:

一、前言:体验9900K极限超频 非ROG Maximus XI Apex主板莫属

在主板领域,BIOS做的最好的公司无疑就是ASUS。最好的BIOS加上最好的做工和用料,于是便有了信仰加成的玩家国度主板。

2018年我们曾经测试过ROG Maximus XI Hero主板,参考《i9-9900K超频的正确姿势!华硕ROG Maximus XI Hero主板评测》。虽然只有10相供电,但是它的超频能力已经令人刮目相看,超频到5GHz的9900K拷机时其VRM温度也只有89度。

最近,我们快科技评测室又收到了华硕ROG Maximus XI Apex主板,这块主板最大的特点就是极大的强化了主板的CPU供电电路,采用双8Pin供电接口以及16相供电设计。

ROG Maximus XI Apex主板同样也支持华硕最新推出的AI智能超频技术,玩家可以在BIOS中很方便的查看CPU的超频体质,各种频率下所需的电压等等,还能在超频失败之后自行设置更加合理的参数重新开机。

与其他ROG Maximus系列主板不同,比如MXIH和MXIF采用10相供电,但是其中有2相是用于核显,CPU核心部分只有8相供电。而ROG Maximus XI Apex主板没有设计核显供电电路,所有的16相供电全部都用于CPU核心,就供电规模来说,MXIA主板是其他ROG Maximus主板的二倍。

下面就让我们向大家展示这款ROG Maximus XI Apex主板强悍的超频能力。

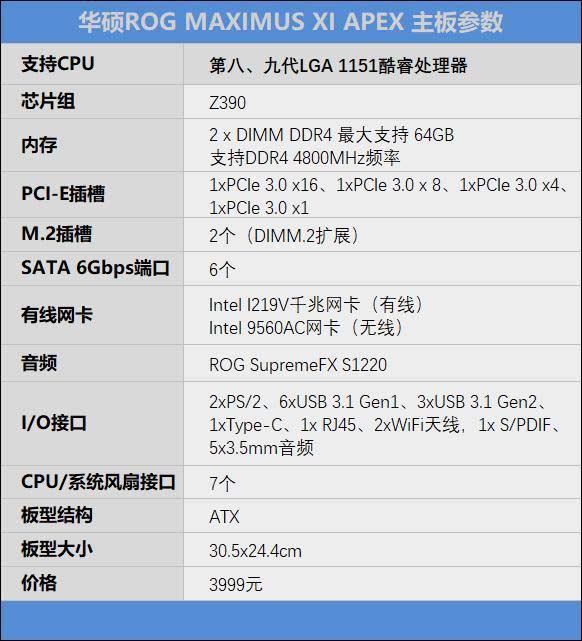

ROG Maximus XI Apex主板规格如下:

二、外观:16相核心供电设计 处理器供电功率超千瓦

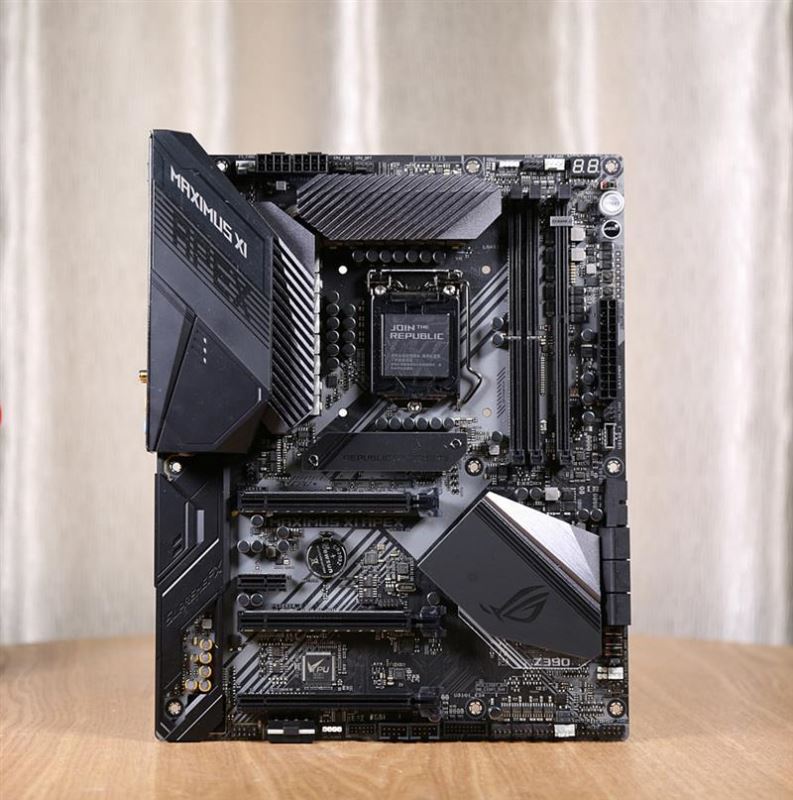

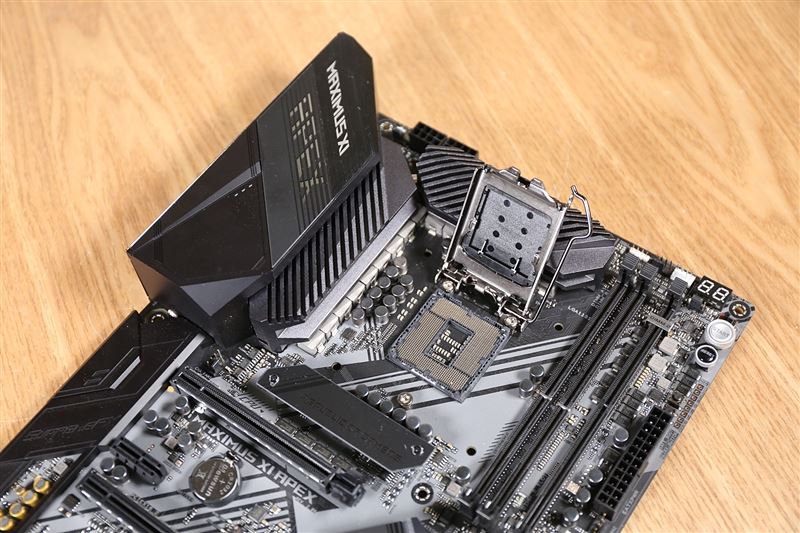

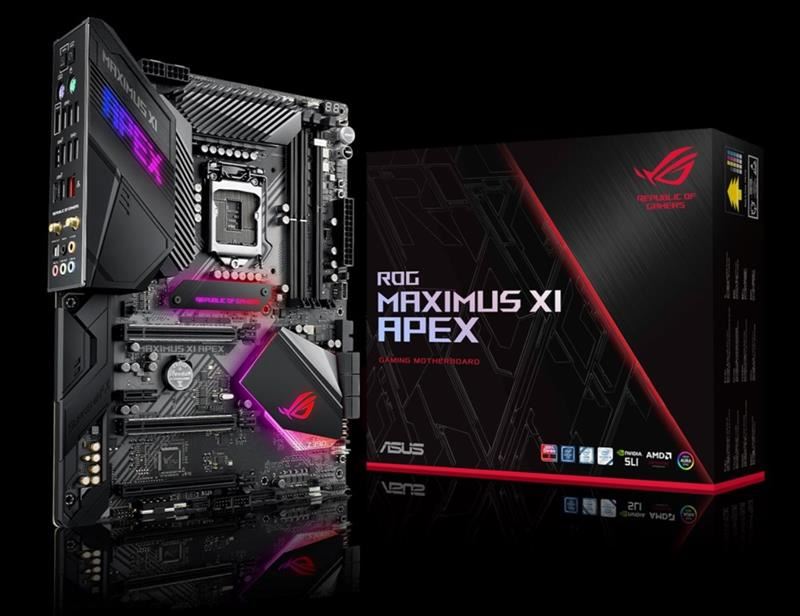

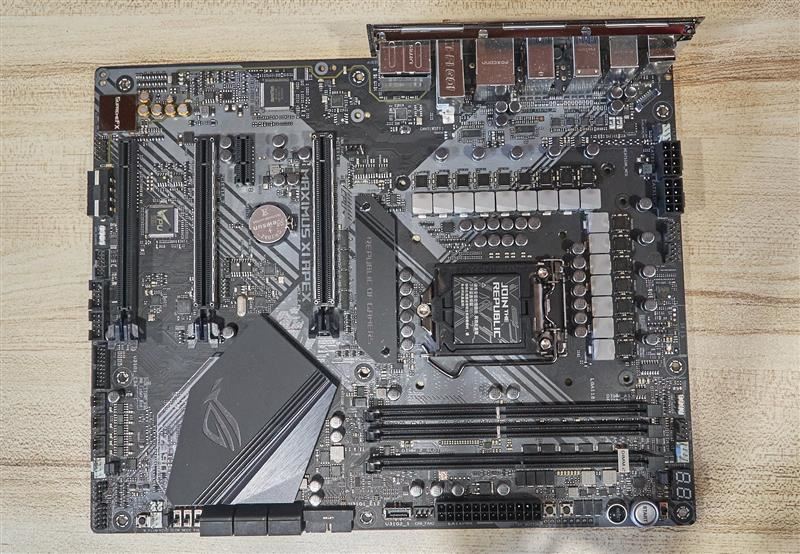

华硕ROG Maximus XI Apex主板采用标准的ATX版型设计,尺寸为30.5*24.4cm,和前第十代玩家国度主板不同,MXIA主板采用了双8pin供电接入,可以个更好的满足i9-9900K的超频需求。

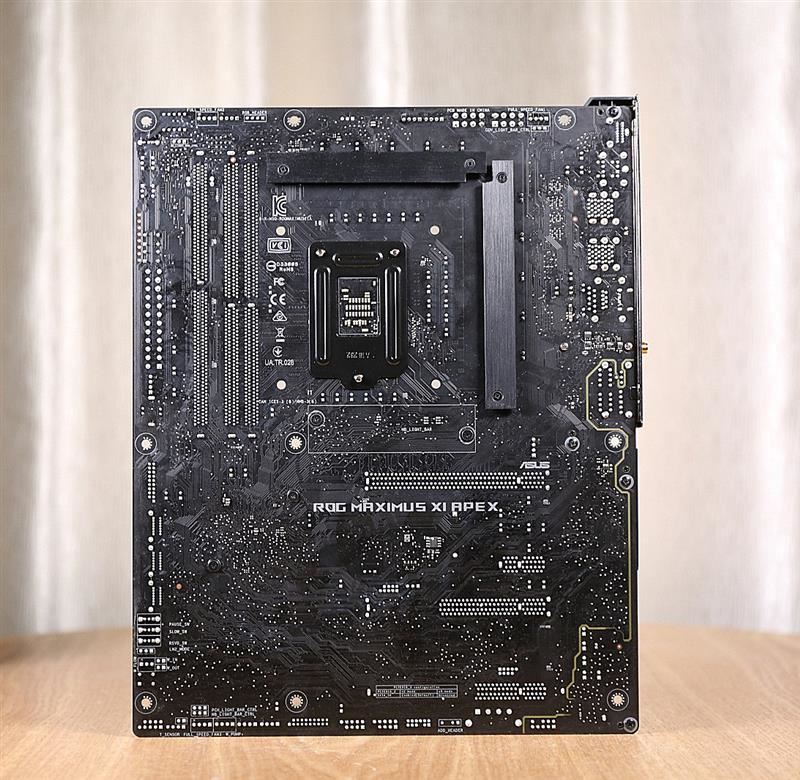

主板的背面也有2块散热片。

售价3~4K的M11H和M11F都只是10相供电,但是,M11A却拥有恐怖的16相供电,这是目前华硕主流平台中,供电电路最为豪华的一款主板,配合双8Pin供电接口,主板的供电能力以及超频的稳定性得到了极致的提升。

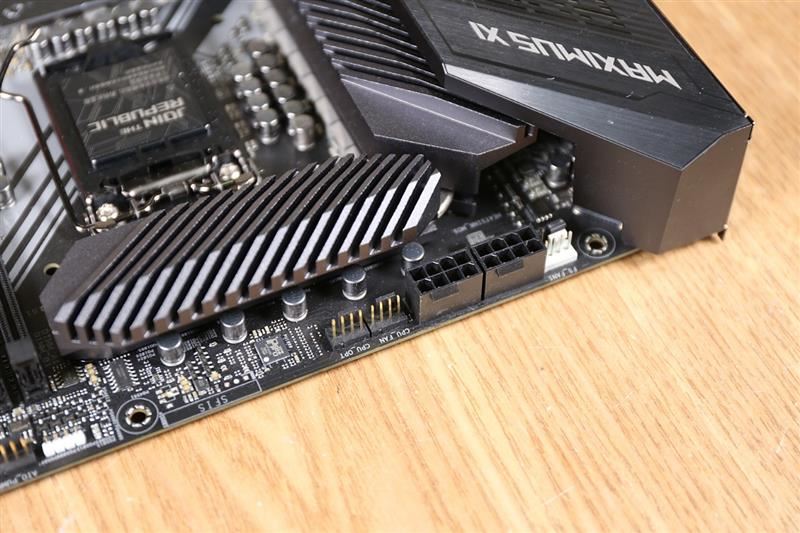

双8Pin供电接口,要知道M11H和M11F都只是8+4pin。

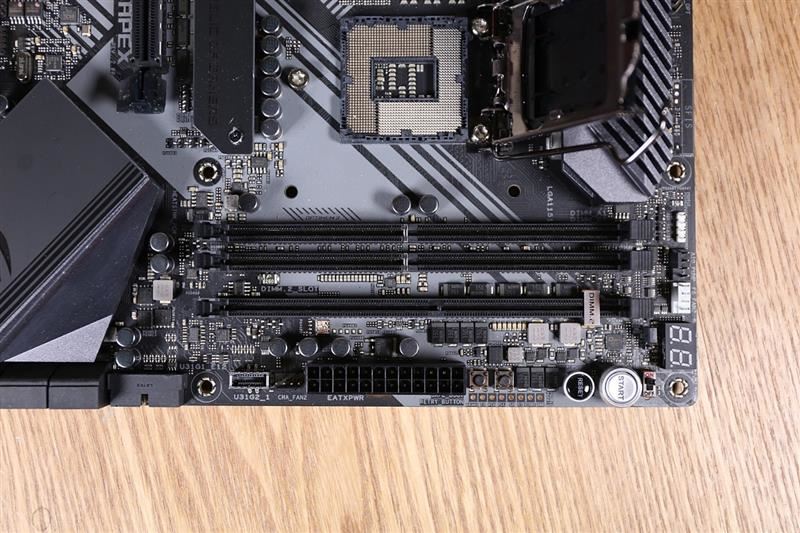

稍显遗憾的是,M11A主板只有2条内存插槽,最高可以支持4800MHz频率的DDR4内存,如果对内存容量有需求,建议直接购买2根单条16GB。

内存插槽旁边还有一个DIMM.2插槽,可以插上专为ROG主板设计的DIMM.2模块,支持扩展2个M.2 SSD设备。

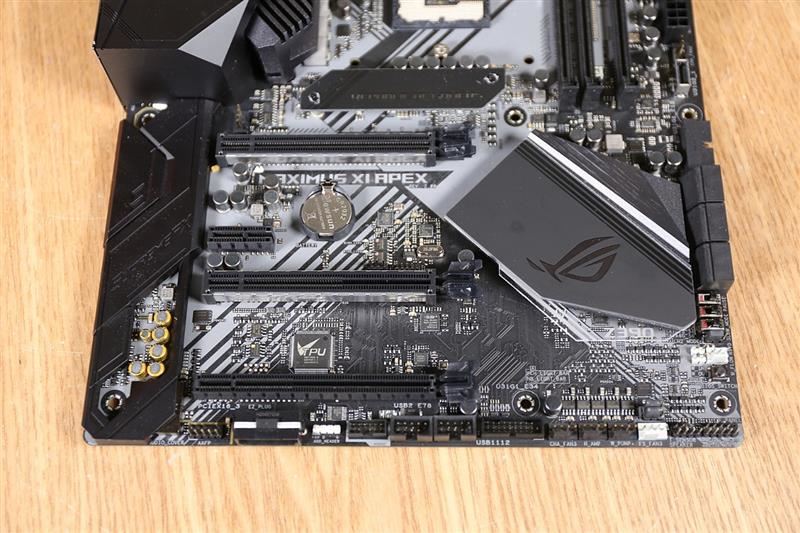

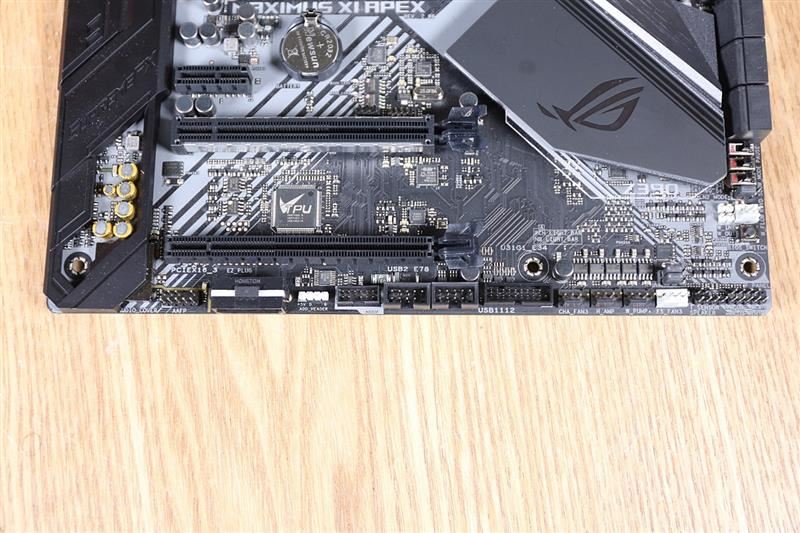

扩展插槽方面,配备了1条PCI-E x1插槽、3条PCI-E x16全尺寸插槽,

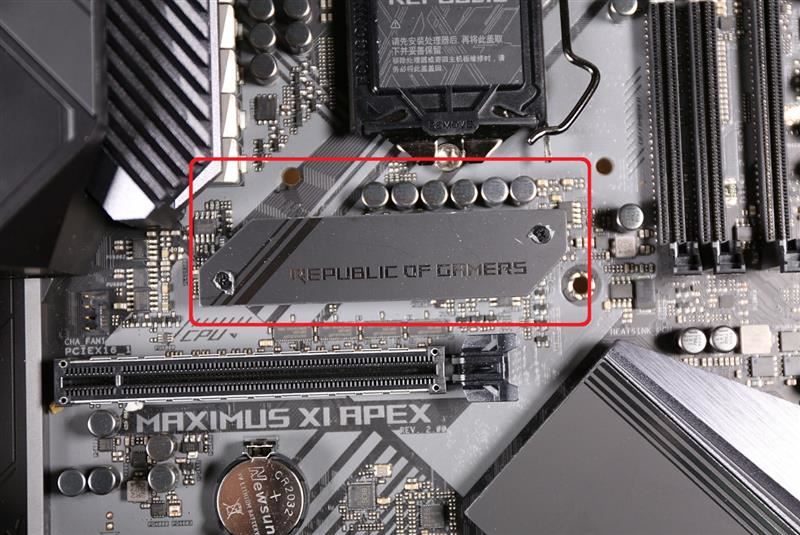

M11A主板本身并没有设计M.2插槽,上图那个散热片只是一个装饰品。

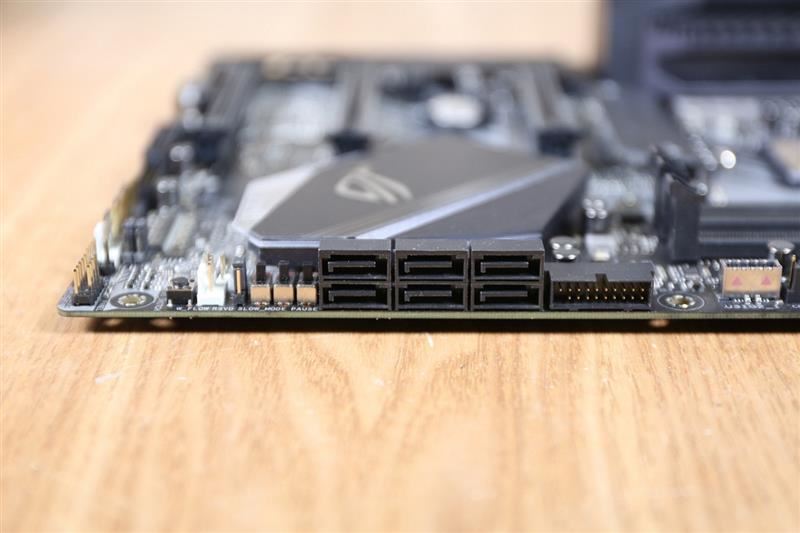

这一代的ROG Z390主板清一色都是6个SATA3.0接口,但一般人也用不到更多SATA设备了。

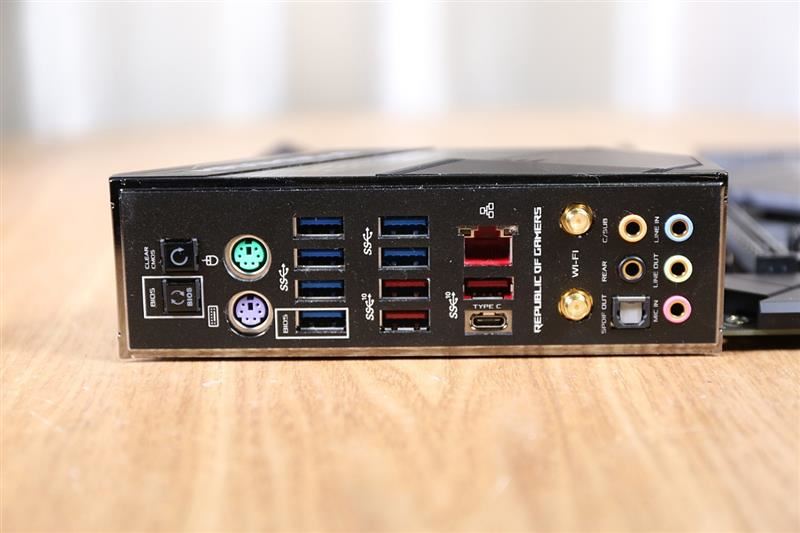

一体化I/O背板不但方便安装,更提供了强悍的抗静电能力,需要注意的是M11A主板取消了视频接口。

接口方面包含有2xPS/2、6x USB 3.1 Gen1、4x USB 3.1 Gen2(其中一个为Type-C型接口)、1x RJ45千兆网口、2xWiFi无线接口,以及一个 S/PDIF 光纤接口和五个音频插孔。

最左边的2个是Clr CMOS按键以及BIOS Flashback按键。

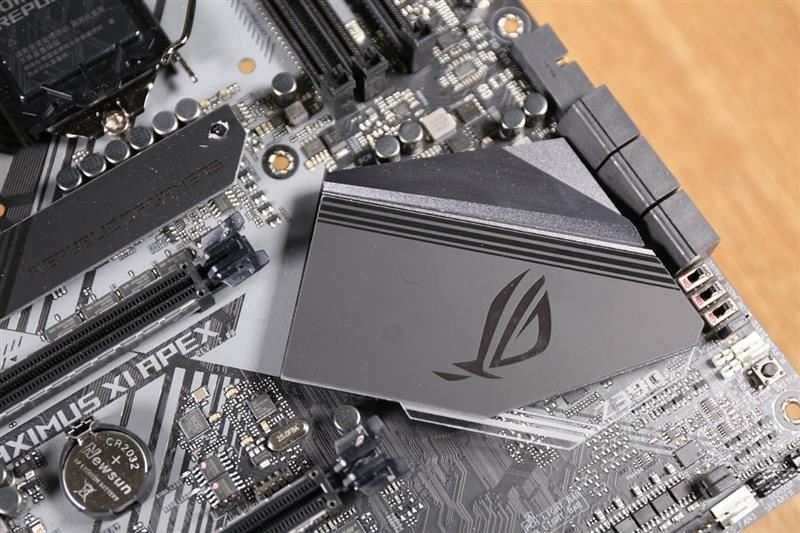

南桥散热器上的玩家国度Logo。

拆除散热片后的主板裸照。

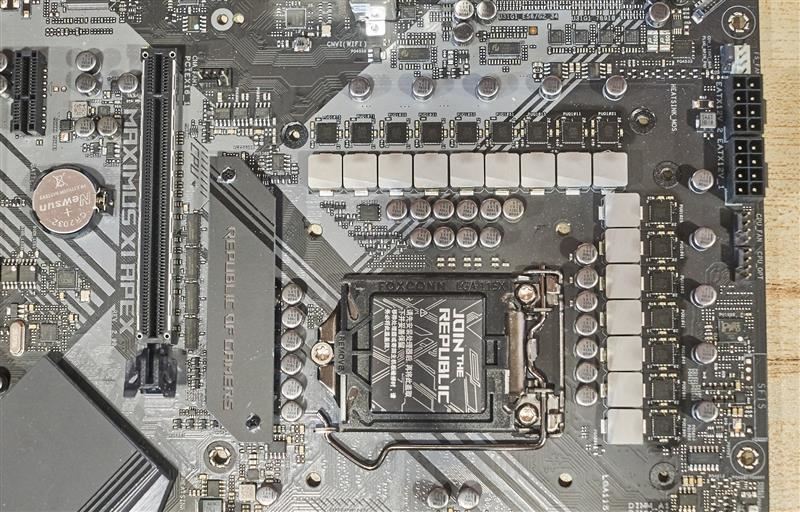

极度奢华的供电电路,因为没有设计核显输出,因此全部的16相供电都是供给8个CPU核心,二倍于M11F。

电容采用了玩家国度祖传的日系富士通 MIL 系列10K黑金固态电容,能在105度的高温下长时间工作,每一相供电还配备一个MICRO FINE粉末化超合金电感。

MOSFET则是IR3555M DrMOS,导通电流可达55A,因此整个16相供电能提供超过1000W的供电功率。

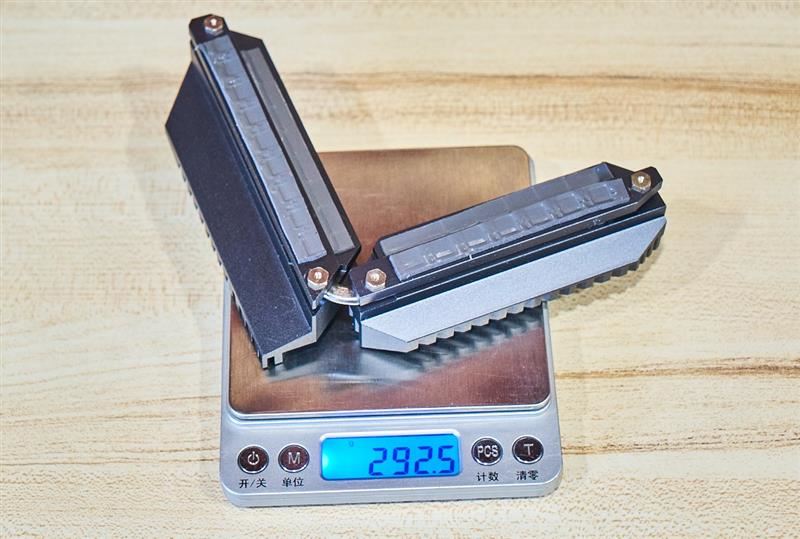

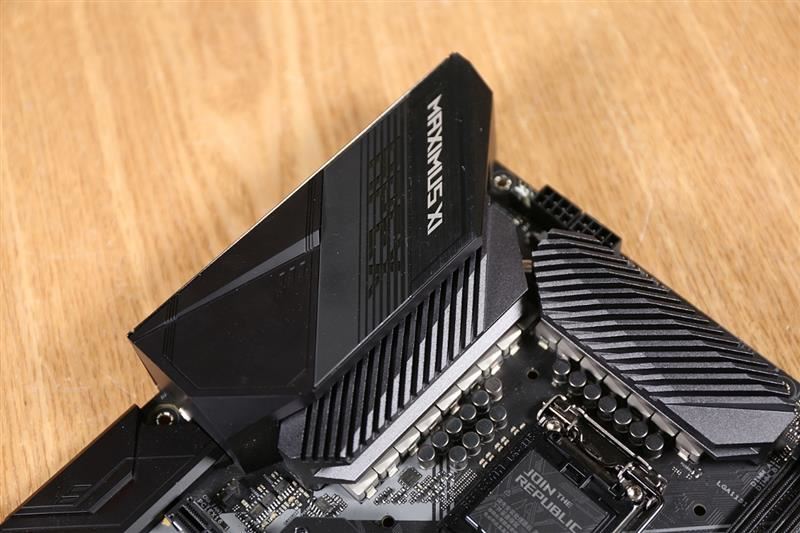

供电模块的散热片,重达292g,并采用了热管连接,可以降低高负载下MOSFET的温度。

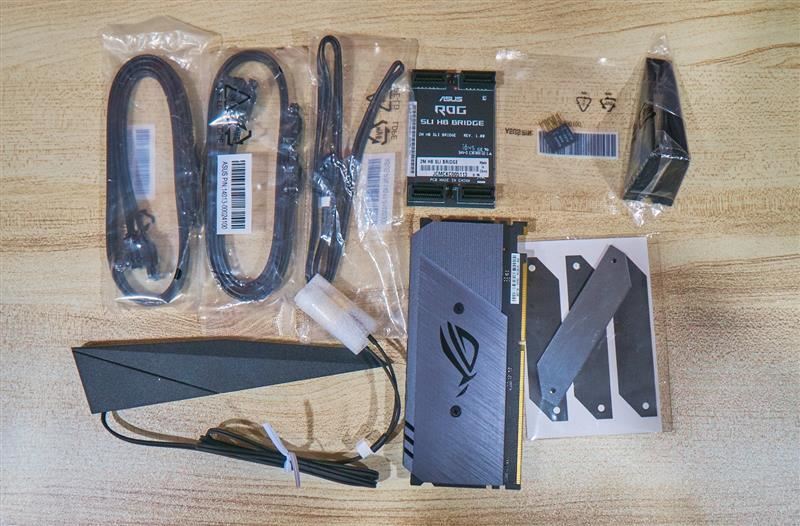

配件全家福。

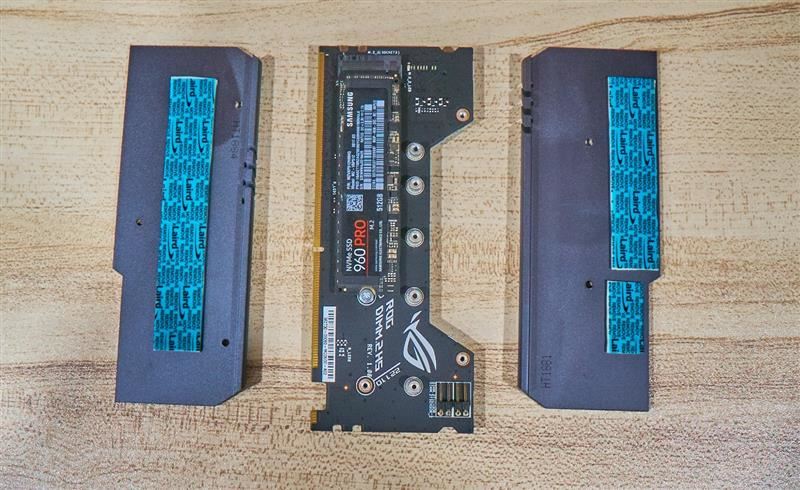

M11A主板并没有M.2插槽,因此必须依靠附赠的DIMM.2模块来扩展M.2 SSD设备。

三、BIOS介绍:各种细节选项完备

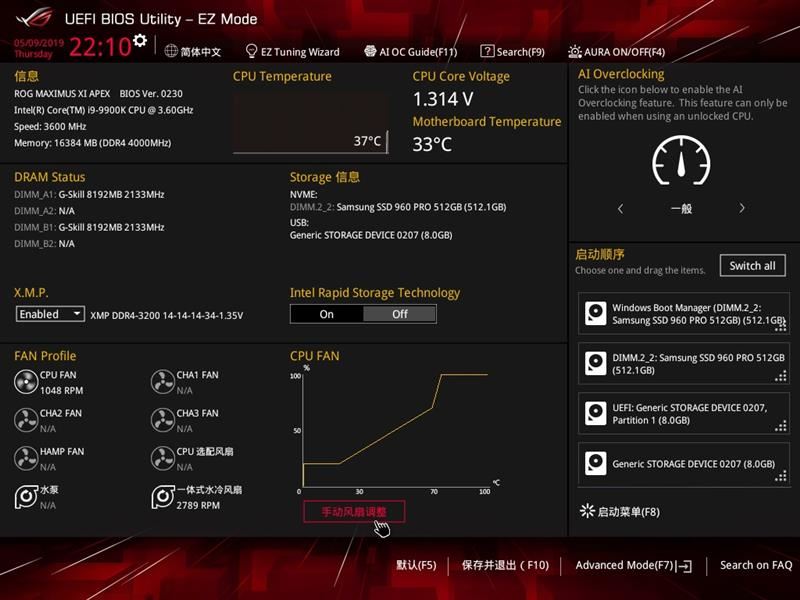

EZmode模式下的主界面。可以看到CPU、内存的频率以及电压以及风扇转速等信息。

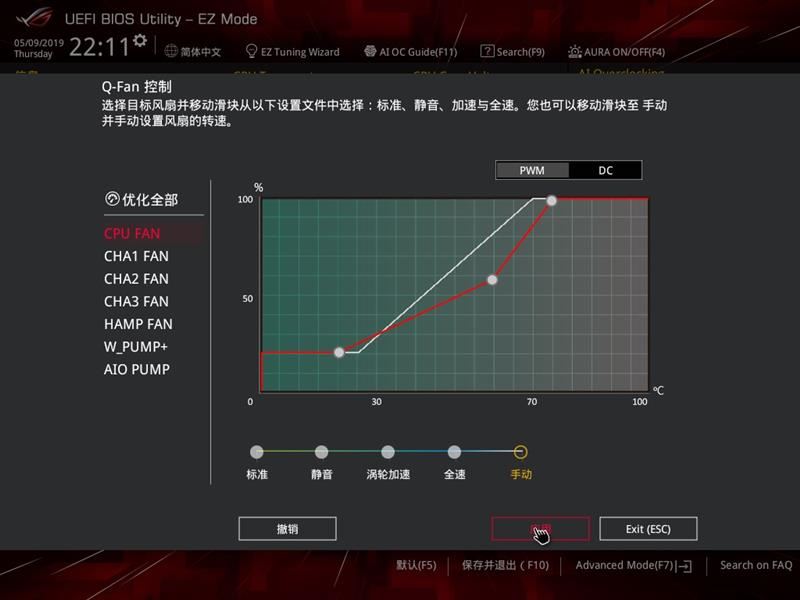

在EZMode界面中点击“手动风扇调整” ,就可以手动调整所有风扇的温度曲线。

从这图可以看出,M11A主板上面一共有7个4Pin风扇接口。

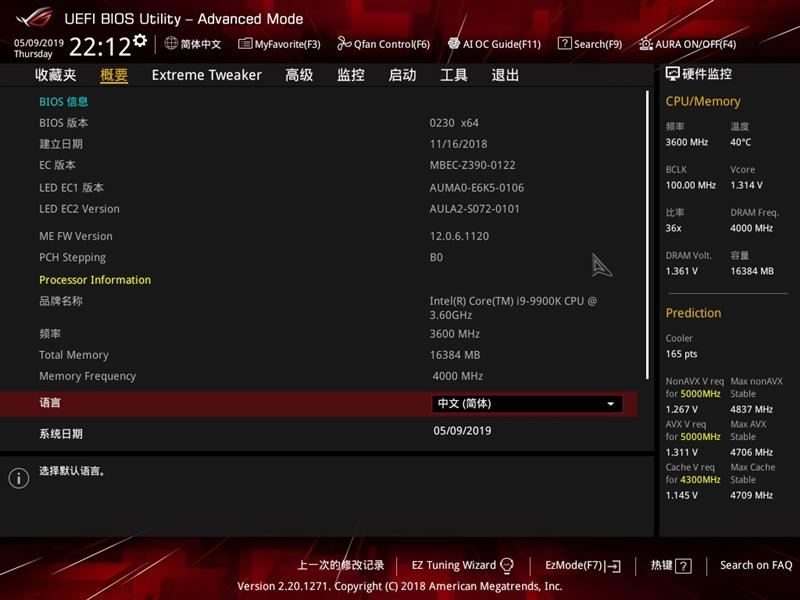

在EZMode界面右下角点击“Advanced Mode”,即可进入高级模式,可以看到BIOS版本、CPU以及内存等信息。

点击上面的“Extreme Twerker”进入超频设置。

“Ai Overclock Tuner” 如果是高频内存条,可以直接打开XMP设置。

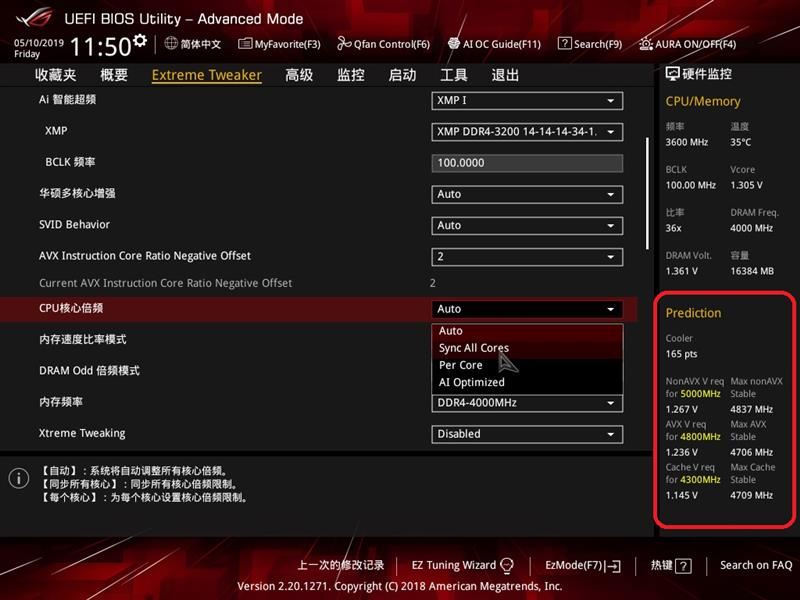

“AVX Indytuvyion core Ratio Negative Offset” 这一项是设置AVX频率偏移,运行支持AVX指令集的程序时功耗都是爆炸,9900K如果想要冲击5GHz以上的频率,建议将此数字设置为1或者2。目前支持AVX指令集的游戏屈指可数(也许根本就没有),AVX频率降低200MHz对于整体性能没有多少影响。

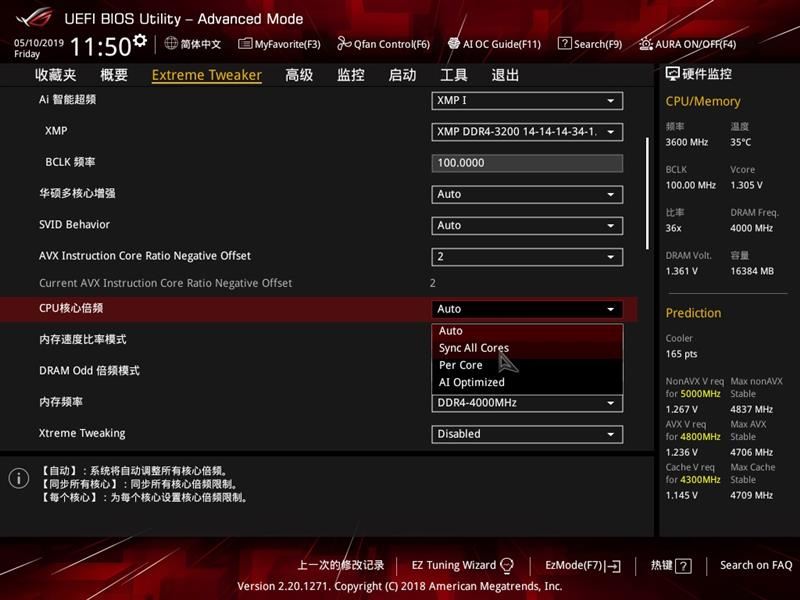

“CPU Core Ratio” CPU核心频率倍频设置,这里选择“Sync All Cores”,将所有核心设置为同样的频率。

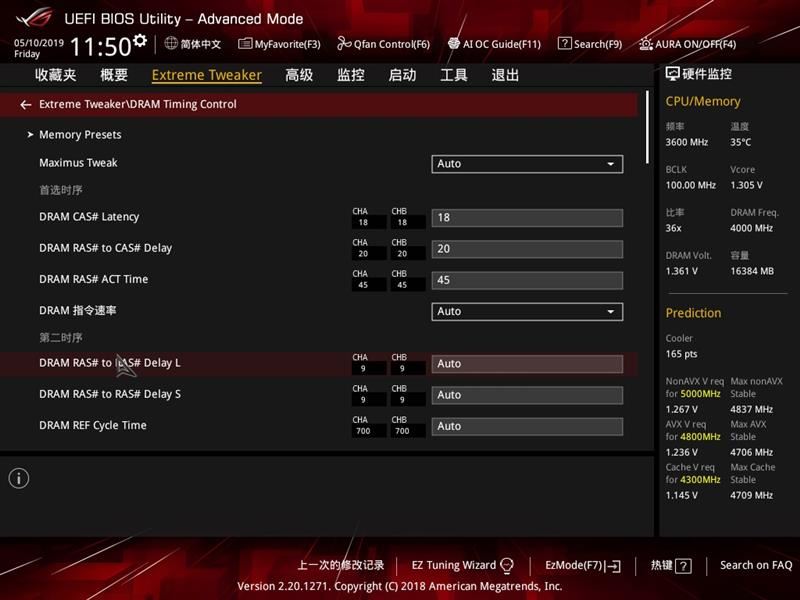

“DRAM Timing Control”,在这里可以设置内存时序小参。

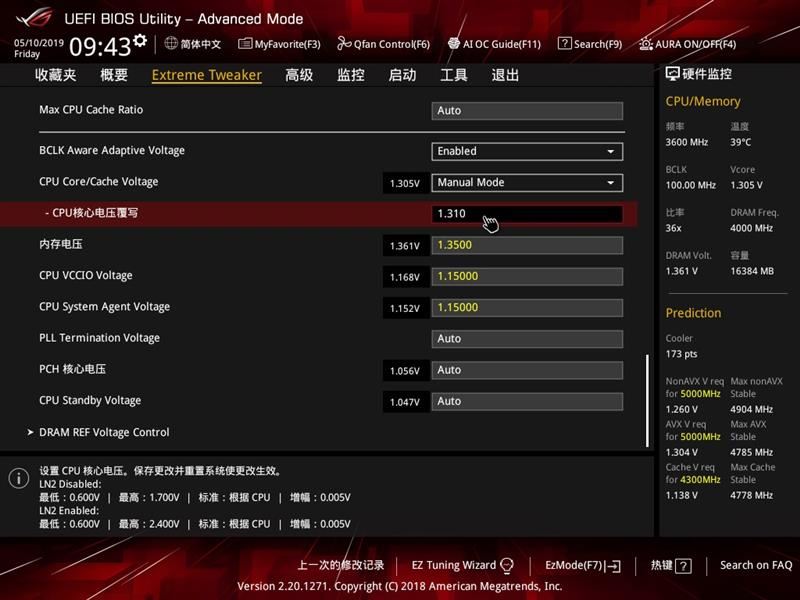

“CPU Core/Cache Voltage” 设置为“Manual Mode”。可以手动设置处理器电压。

“DRAM Voltage” 可以设置内存电压,一般B-Die颗粒的内存条4GHz以下设置为1.35V就够了。

“CPU VCCIO Voltage”和“CPU System Agent Voltage” 这2项是设置处理器内存控制器电压,B-Die颗粒的内存条4GHz以下的频率设置为1.15V就够了。碰上体质不好的内存颗粒,可以适当调整到1.25V。这个电压设置越高,CPU的功耗和温度也会随之大幅度增加。

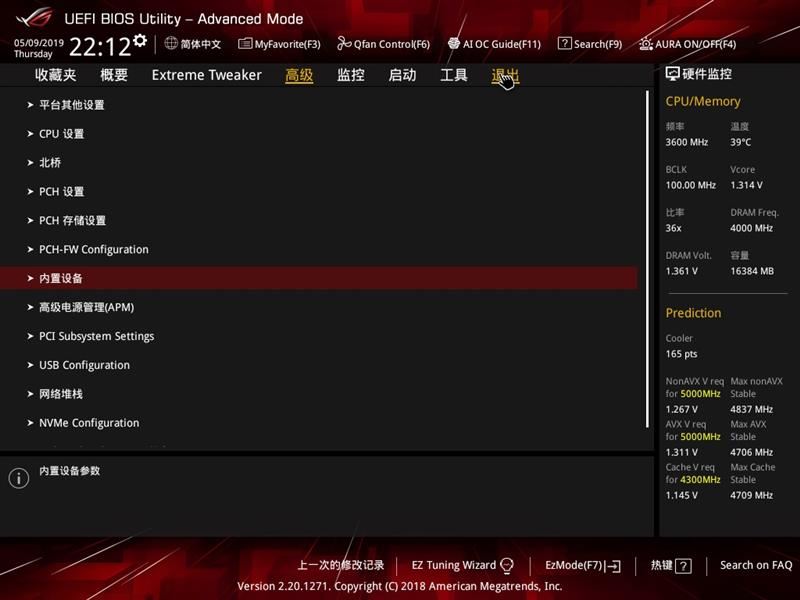

点击上方的“高级”,可以对CPU、主板、存储系统等进行设置。

点击右下角“Advanced Mode”界面,然后点击上边的高级选项卡,进入“CPU 设置”。

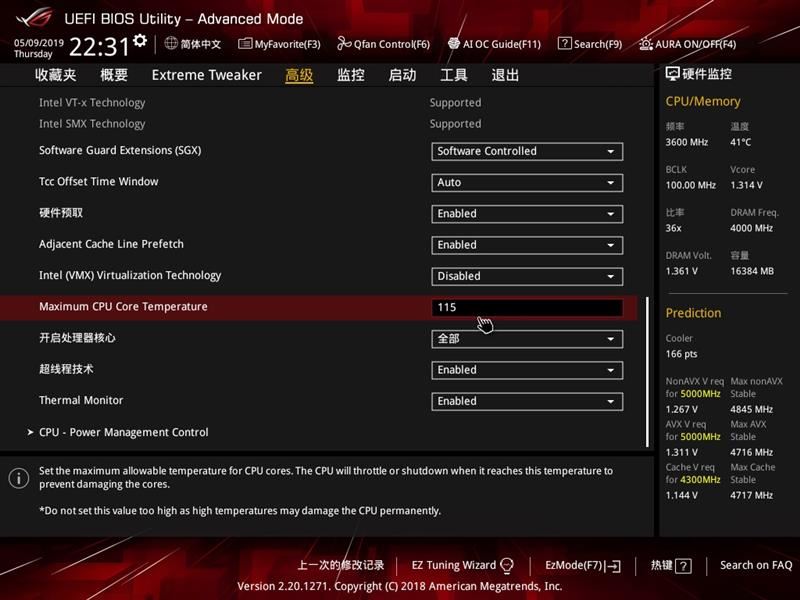

将“Maximum CPU Core Temperature”(CPU最大温度上限)调整为115度。默认“AUTO”是100度。9900K超频之后烤机功耗高达260W,烤机温度能够很轻易超超过100度,不调整这个数字,没有非常强力的散热,超频5G很难成功。

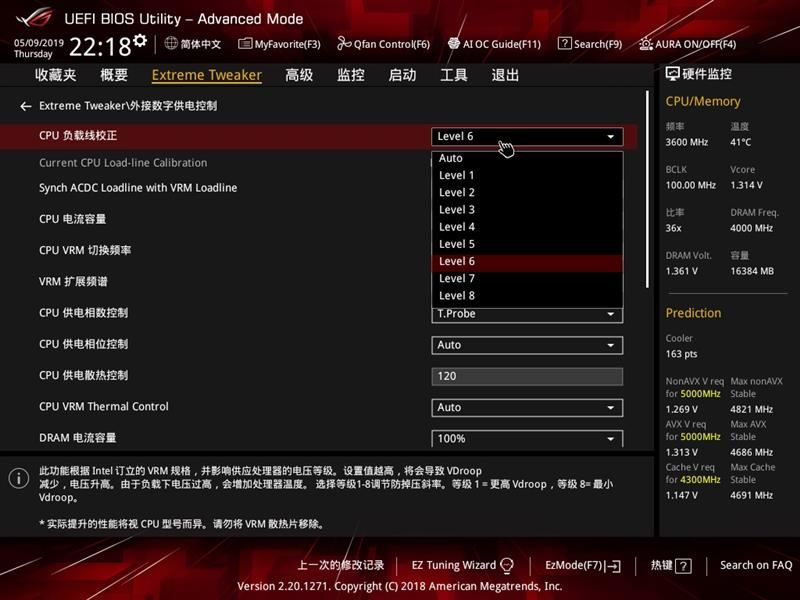

“外接数字供电控制” 里面的“CPU负载线校正”可以设置防掉压,一共有8个等级,等级越低,高负载下电压下降越厉害。此项设置每一款主板都不太一样,需要玩家自行摸索。对华硕Maximus XI APEX主板而言,Level 8就是刚刚好不降电压的防掉压等级,建议使用此主板的玩家在超频时直接设置为Level 8。

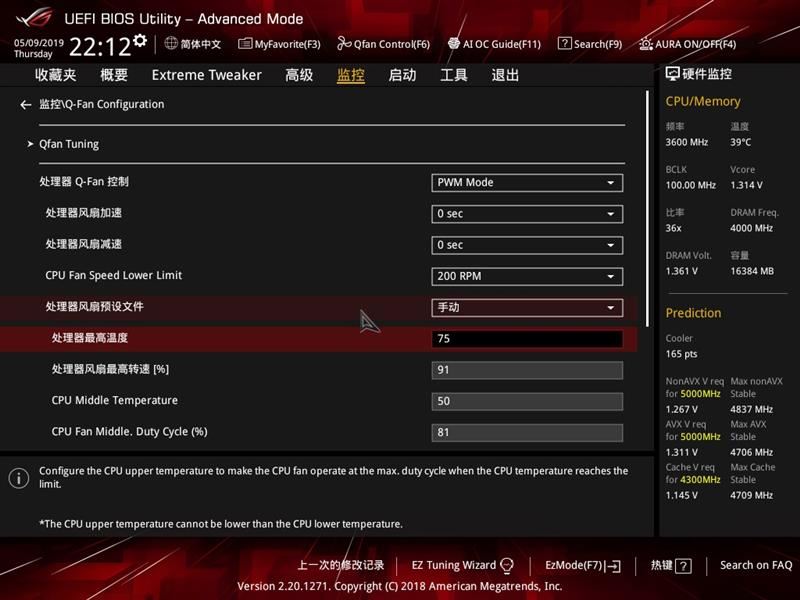

除了在EZMode界面可以设置温度曲线之外,在“Advanced Mode”的监控界面中同样也能调节风扇策略。

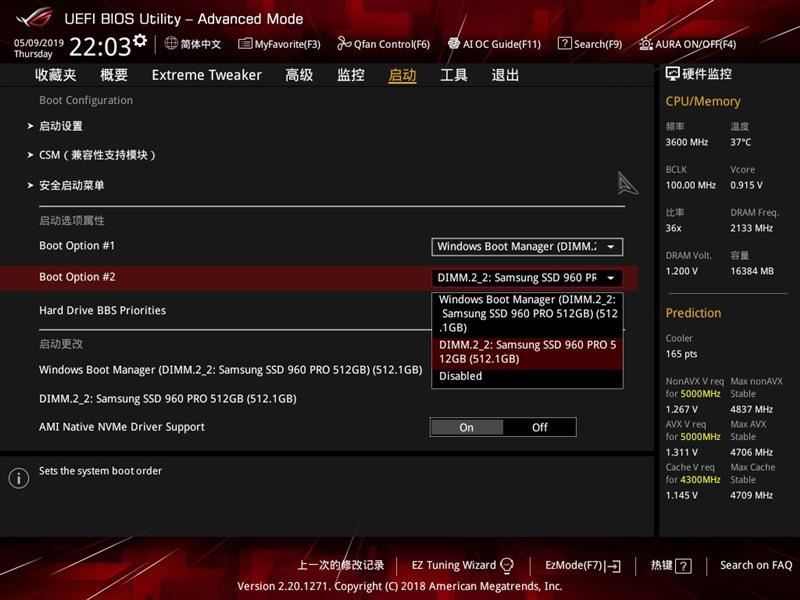

启动设置界面,在这里我们可以看到装在DIMM2模块上的M.2 SSD。

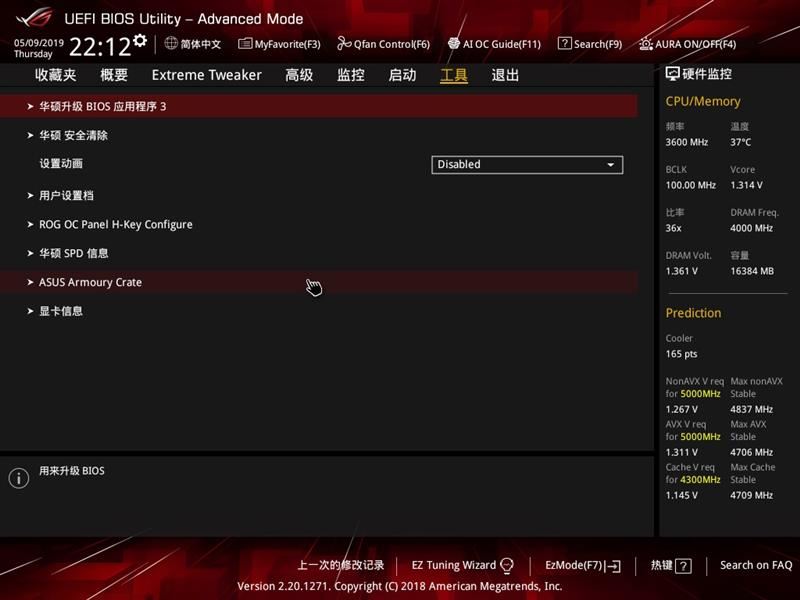

工具部分主要是BIOS升级程序、动画设置、以及一些深度功能。其中BIOS升级程序支持本地文件和在线升级功能,十分便捷。

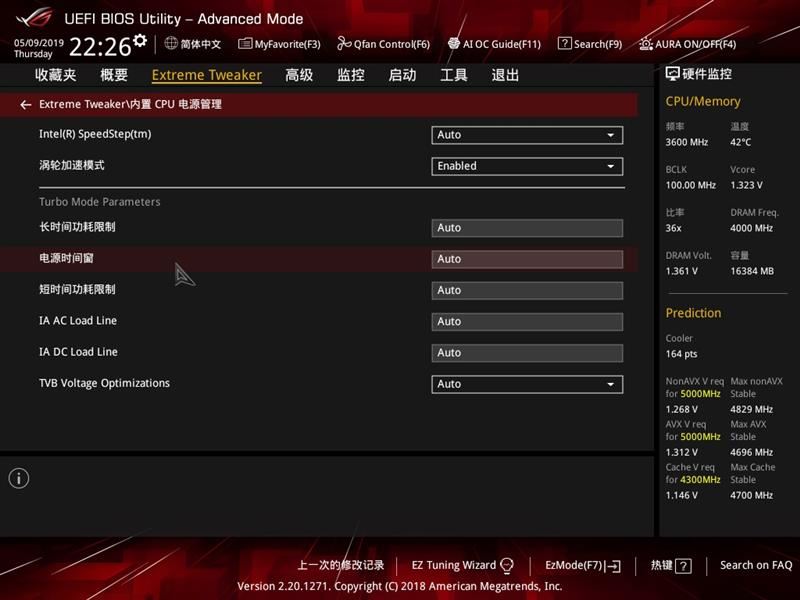

i9-9900K超频之后的功耗实在太高,建议大家在这里设置功耗墙。各位同学可以根据自己散热器的能力设置合适的数值,240MM一体水冷建议将这个数值设置在220W以内。

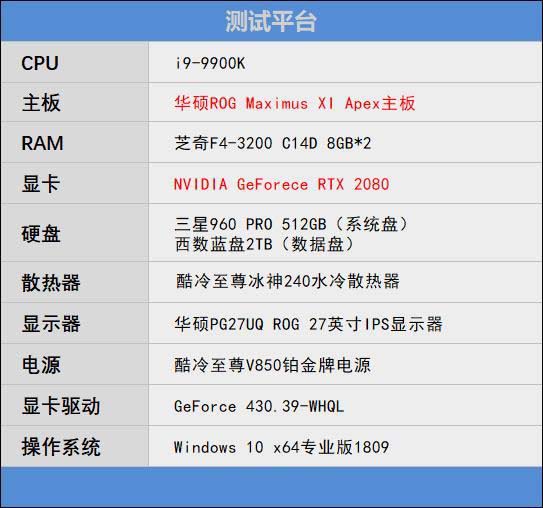

四、超频测试:极限烤机VRM温度仅57天

1、处理器超频稳定性测试

根主板智能超频的提示,需要1.31V的电压才能稳定5GHz,因此我们将倍频设置为50,AVX Offset设置为0,防止拷机时降频,电压则设为1.31V,同时设置8级防掉压。

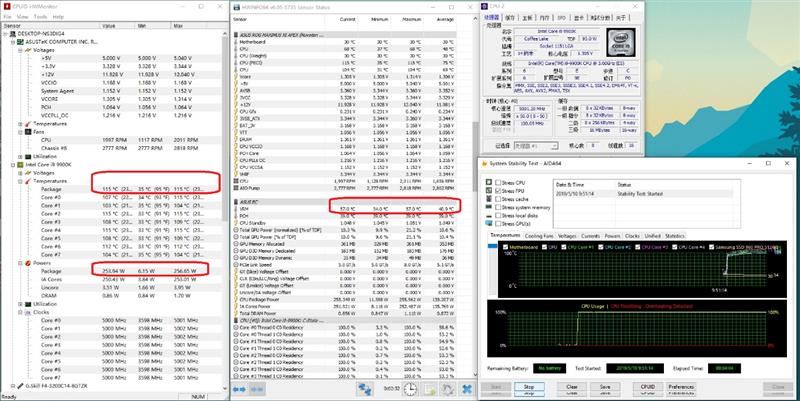

由于烤机温度实在太高,我们只进行了4分钟的烤机测试。尽管1.31V的电压不算太高,但是9900K的烤机功耗依旧达到了 非常恐怖的254W,烤机温度直接来到了115W,这也是我们终止烤机的原因。

不过即便烤机功耗达到了255W,处理器温度达到了115度,但是华硕ROG Maximus XI Apex主板的VRM温度竟然也只有57度,这就是16相供电的威力。

2、超频性能测试:

CPU-Z

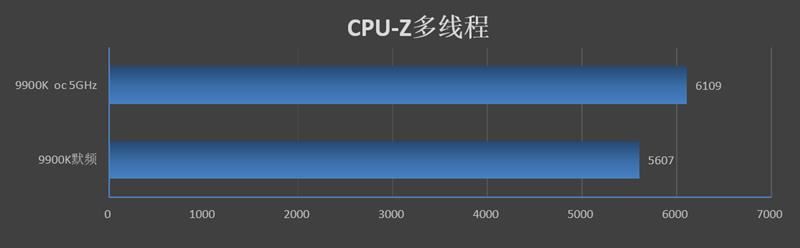

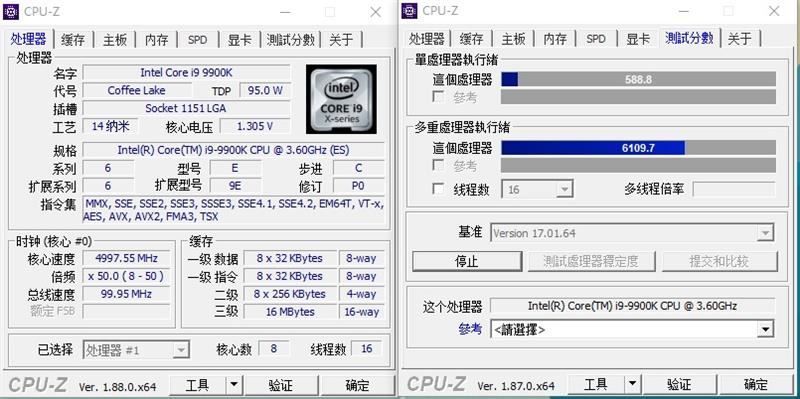

在CPU-z中超频到5GHz的9900K单线程为588,多线程6109.

超频后提升了502分,提升幅度超过了9%。

FritzChess

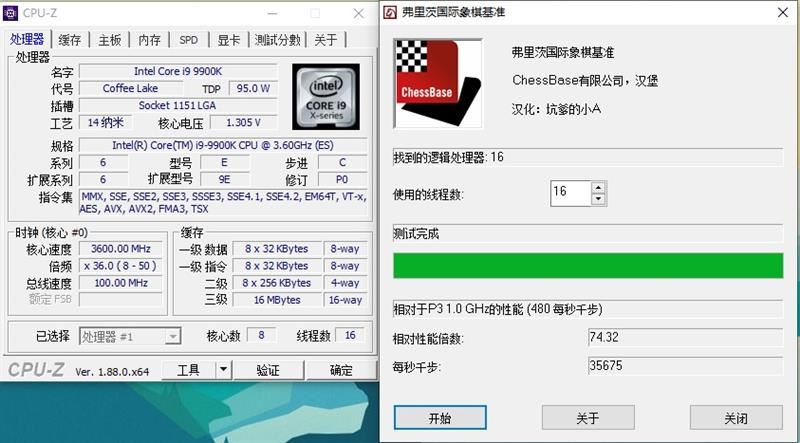

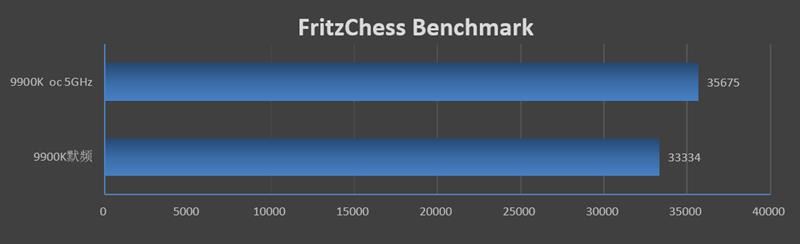

超频到5GHz的9900K象棋分数为35675。

超频后象棋分数提升了2341分,提升幅度为7%。

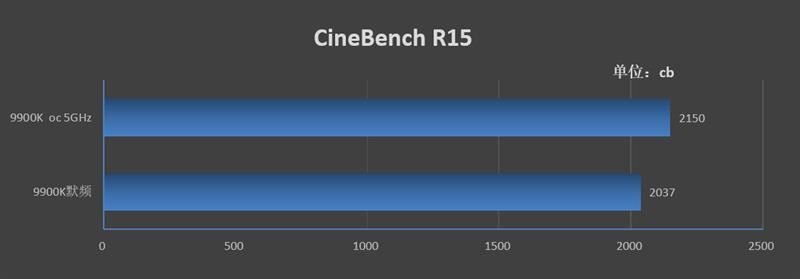

CineBench R15

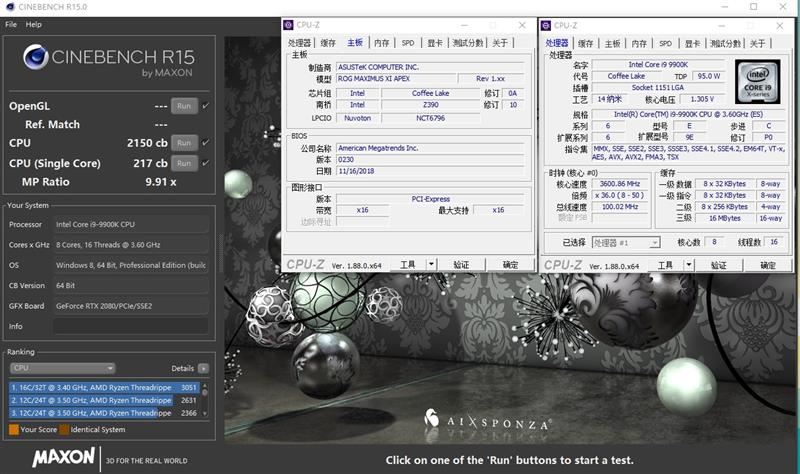

超频到5GHz的9900K在CineBench R15测试中单线程217cb,多线程成绩则为2150cb。

超频后多线程分数提高了113分,提升幅度5.5%。

wPrime

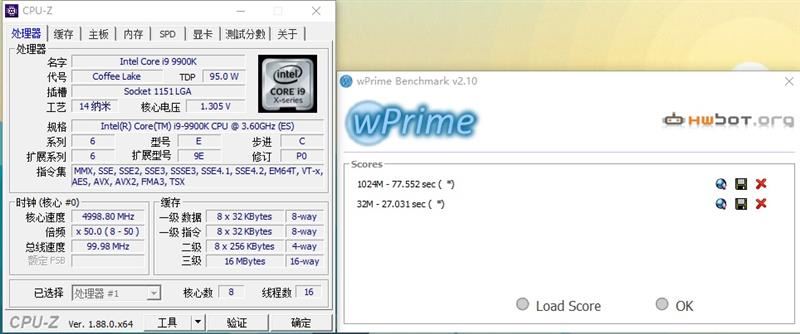

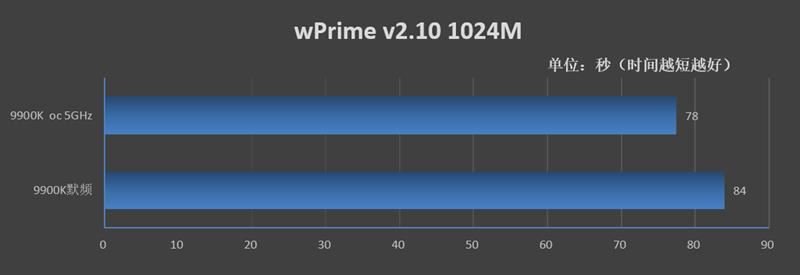

超频到5GHz的9900K单线程跑完wPrime v2.1 32M用时27秒,16线程跑完1024M则花了77.5秒。

超频后跑完wPrime v2.1 32M少花了6.5秒,提升幅度为9.2%。

六、总结:超频能力最强的Z390主板

此前我们测试Maximus XI Hero主板时,已经充分感受到了玩家国度主板强大的超频能力,而论超频能力Maximus XI Apex相比前者只高不低。

MXIA就是一块纯粹的超频主板,砍掉核显供电模块之后,16相供电电路可以专注于CPU核心的供电,供电功率能达到MXIH的二倍。即便9900K超频到5GHz之后的烤机功耗达到了恐怖了250瓦,但平摊到每一相电路的电流仅有12A左右,要知道这块主板的IR3555M DrMOS导通电流有55A,因此,烤机时的VRM温度也就只有57度。这是目前主流平台主板供电模块在9900K oc 5GHz拷机时的最低温度,比MXIH低了30多度。

对于9900K的超频,这块处理器功耗过于巨大,而DIE面积仅有180平方毫米左右,因此即便使用了钎焊导热,超频到5GHz时的烤机温度依然是难以控制。想要达到5GHz或更高的频率,除了要搭配更加强力的散热器之后,最好也将AVX Offset设置为1或者2。实际上AVX指令集在日常使用中能被用到的情况很少。而在运行支持AVX指令集的应用程序时,处理器的浮点性能也会大幅度提高,也不需要过于在乎这0.1GHz频率。设置适当的AVX Offset不仅可以提高9900K的超频潜力,同时也能降低处理器的功耗和温度。

稍显遗憾的是,ROG MAXIMUS XI APEX主板只有2条DIMM插槽,不过华硕也考虑到了这一点,实际上MXIH是支持双倍容量双层内存的,也即是可以支持单挑32GB的内存。

ROG MAXIMUS XI APEX主板目前的价格是3999元,最为目前超频能力最强的Z390,当然它也对得起这个价格。
