酷睿i7-7700K搭配映泰Z270GT6主板全面评测

所属分类: 硬件教程 / 主板 阅读数: 824
收藏 0 赞 0 分享

  随着Intel将在推出了新一代Kaby Lake处理器的桌面版,搭配的200系列芯片组主板也同步登场,主打Z270、H270、B250,而按照惯例,Z270必然是这一系列芯片组最高端的型号。

  今日,映泰正式发布了他们在Z270芯片组的首款产品——Z270GT6,下面让我们来看看这款产品的细节以及搭配目前最高端的7代CPU——i7 7700K的测试成绩。

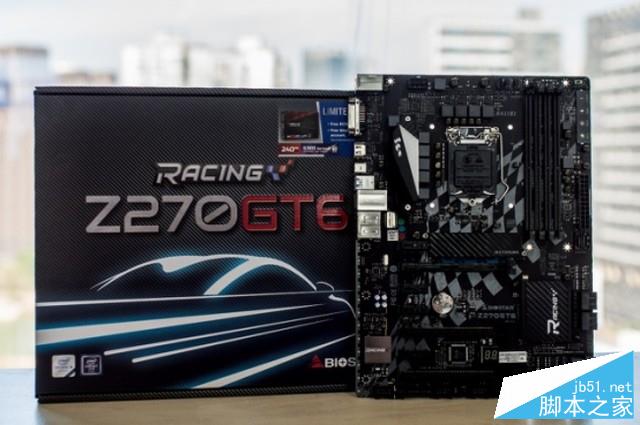

  这款主板为ATX标准版型,从PCB、包装外观上都能看出,它是新一代的映泰电竞系列产品:

酷睿i7-7700K搭配映泰Z270GT6主板简测

酷睿i7-7700K搭配映泰Z270GT6主板简测

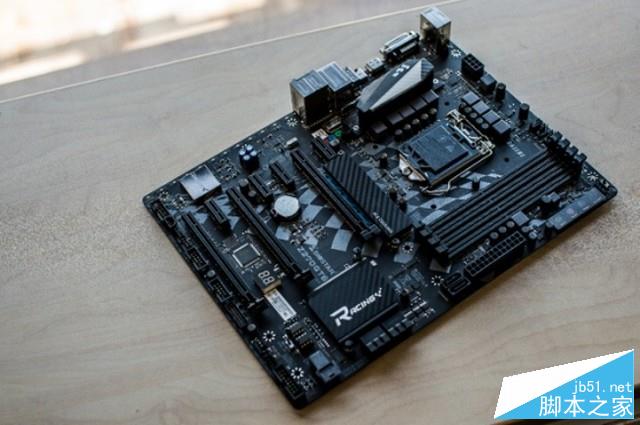

  该主板采用8+1相的CPU供电,具备4根DIMM插槽,3根PCI-E x16 3.0 ,4根PCI-E x1 3.0,并采用炭纤维散热模组,黑金电容。映泰一直引以为傲的Hi-Fi模块也一个不少的继续列席在本片主板上。此外,最亮点的是这片主板增加M.2保护盖,可以通过保护盖带有的导热贴贴着M.2 SSD,对SSD颗粒进行散热,同时还具备二代灯控功能。

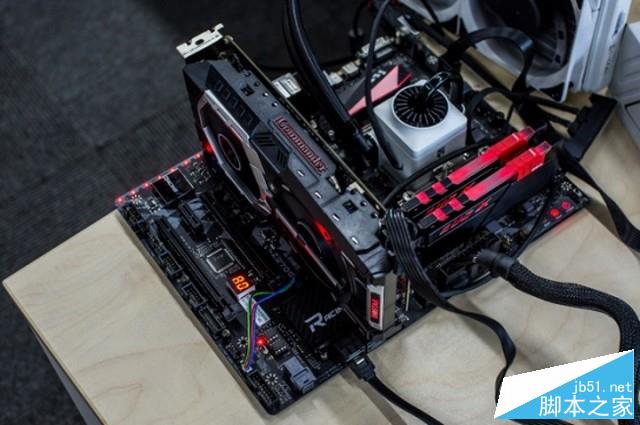

下面进行测试,测试平台:
CPU:I7 7700k
主板:映泰Z270GT6
内存:金邦 EVO DDR4 3200 8G X2
硬盘:阿斯加特 雷赤240G
显卡:映泰GTX 1060 海外版
电源:海韵 SnowSilent750
系统:Window10 一周年专业版

酷睿i7-7700K搭配映泰Z270GT6主板简测

  以下是通过搭载I7 7700k CPU的相关成绩图:

Super Pi 32M

酷睿i7-7700K搭配映泰Z270GT6主板简测

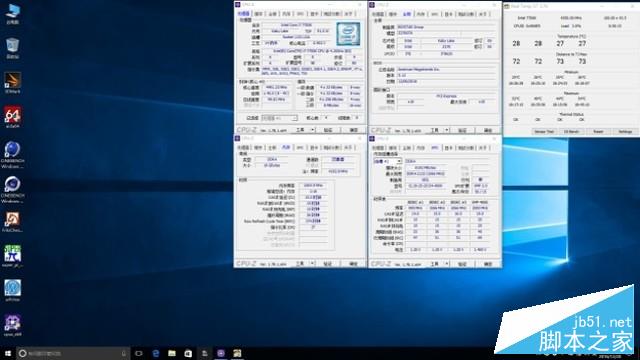

  在superpi 32M单线程性能测试中,发现Kaby Lake是目前所有架构平台里面最高效能的平台。所以Intel现在的CPU可以用1个核心PK两个AMD核心。过去的6700k+Z170平台跑这种测试,平均时间大概在7分28秒左右,I7 7700k+Z270要比上一代平台快了足足4秒。

Fritz Chess Benchmark 4.3

酷睿i7-7700K搭配映泰Z270GT6主板简测

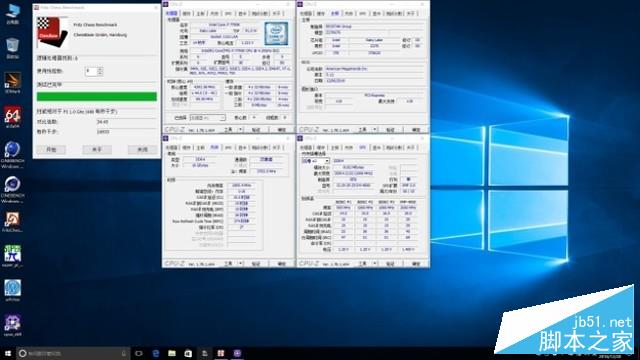

  Fritz Chess Benchmark4.3测试CPU 的AI运算性能、多线程处理能力。新平台的新架构的设计,让每个核心的效能大大提升,达到16533分,这个分数已经达到了Intel自家老一代6核12线程的成绩。

待机温度

酷睿i7-7700K搭配映泰Z270GT6主板简测

  测试时,室温为24度,但待机温度最低居然达到30度以内,这是过去的平台的难以达到的温度。可见发热量之低。

满载温度

酷睿i7-7700K搭配映泰Z270GT6主板简测

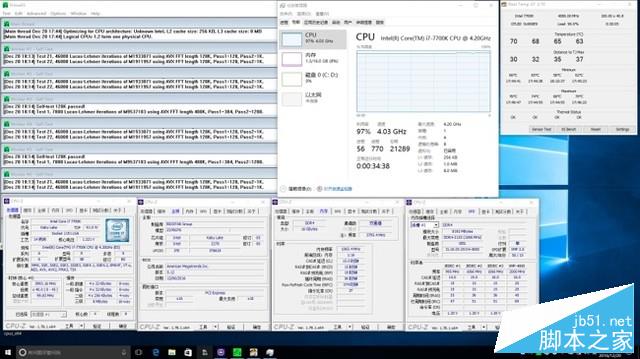

  每个核心都满载情况下,CPU运行在4G频率上,温度最高为74度,整体而言跟过去几代的115X平台,变化不大。

  从测试里看到,CPU默认的频率是4G,最大睿频达到4.5G,这个频率可以说是自从1155时代开启后,是日后带K的115X针脚CPU的风冷超频标准。跑上这个频率后,越低电压越好,小编不禁异想天开,过去都是流行超频,现在超都基本不用超了,Intel原厂都直接给4.5G睿频了,说不定之后是CPU通过比拼降低电压方式还能让CPU跑的更稳定,作为衡量CPU体质的标准,引领起新的节能环保的潮流呢。

  而这次评测的主要载体映泰Z270GT6电竞主板,功能齐全,再加上8相供电能提供CPU长跑满载的稳定条件,已经满足了常规玩家的基本需求,再加上M.2散热保护盖, Racing系列的RGB二代灯效、双BIOS备份这些新功能,更是超出使用者的预期。此外,据悉上市时该产品还会赠送映泰SSD G300 240G 更是令人惊喜。
