技嘉四款300系主板曝光:入门级是AB350M-D3H

所属分类: 硬件教程 / 主板 阅读数: 435
收藏 0 赞 0 分享

由于推土机家族FX系列处理器不长进,AMD的高端芯片组也常年裹足不前,遥远的900系列如今已经完全落伍,好在随着Ryzen的即将面世,全新的300系列也终于露面了,AMD高端平台终于有了最为先进的根基支撑。

AMD携手主板厂商在CES 2017上展示了5家16款300系列主板,虽然不及Intel每次都那么阵容庞大,但这毕竟只是个开始。

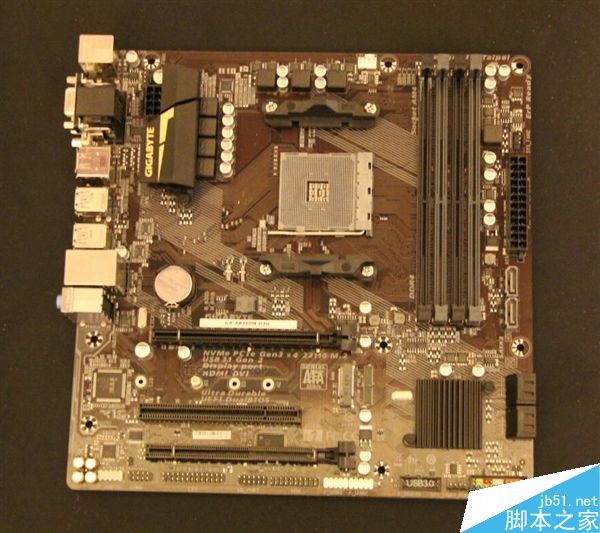

技嘉就奉上了四款,其中入门级的是AB350M-D3H,但规格丝毫不弱:mATX小板型,7相供电,一条PCI-E 3.0 x16连接处理器可全速,另一条PCI-E 3.0 x16连接芯片组带宽x4,甚至还有一条PCI,四条DDR4,六个SATA 6Gbps(其中俩来自Ryzen),一个32Gbps M.2,六声道声卡和千兆网卡,两个USB 3.1 10Gbps、HDMI 2.0、DisplayPort、DVI。

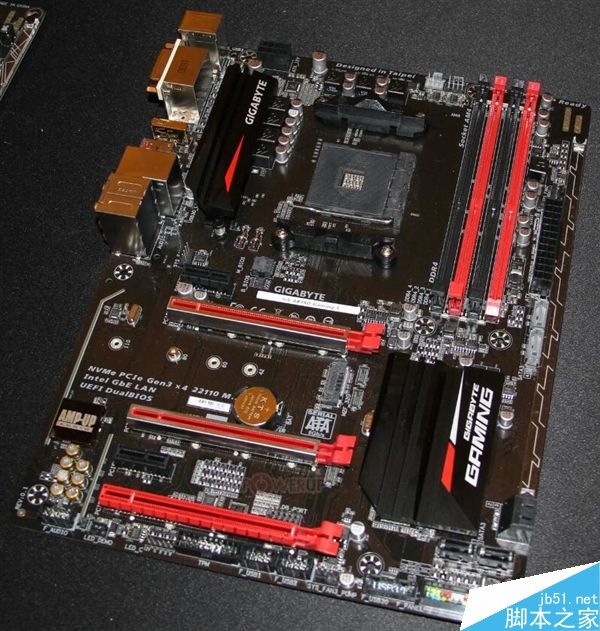

然后是AB350-Gaming 3,进入了游戏序列,黑红配色,规格也大有提升:ATX版型,7相供电和24针ATX、8针EPS辅助供电,四条DDR4,六个SATA 6Gbps(其中两个低延迟),一个32Gbps M.2,两条PCI-E 3.0 x16和两条PCI-E x1,两个USB 3.1 10Gbps、六个USB 3.0、DVI、HDMI、DisplayPort。

技嘉为他特别配备了AMPUp!音频方案,信噪比115dBA,电路隔离,音频电容,耳机AMP,镀金音频口。

有趣的是,网卡使用的是Intel千兆控制器。

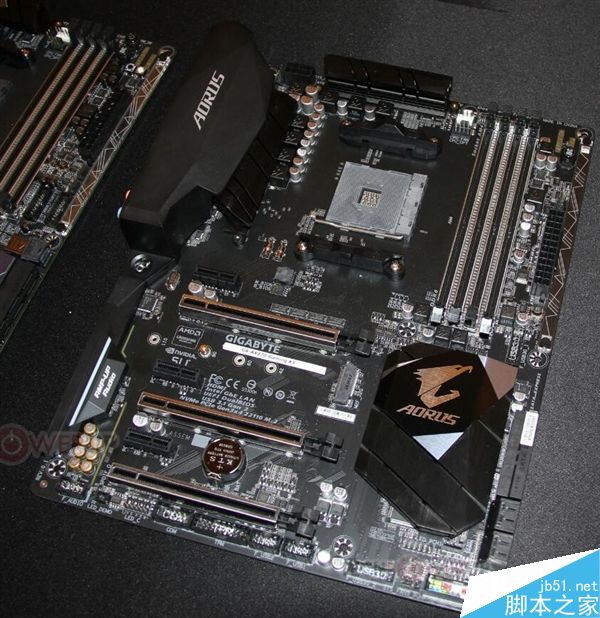

接下来是AX370 Gmaing K5,隶属于Aorus电竞序列,7相供电和铁氧体电感,还有RGB LED装饰灯。三条PCI-E 3.0 x16(x16/NA/x4或者x8/x8/x4)、三条PCI-E 3.0 x1,八个SATA 6Gbps,两个SATA Express 16Gbps,一个32Gbps M.2,四个USB 3.1,六个USB 3.0,八声道AMPUp!,Intel千兆网卡。

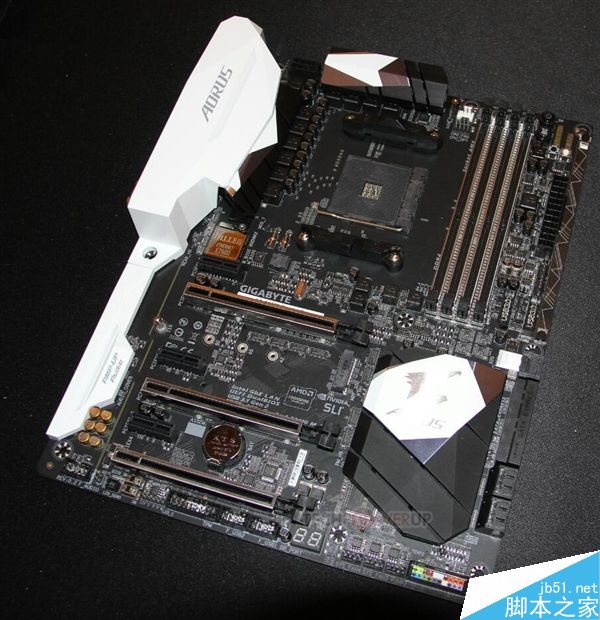

最顶级的是AX370-Gaming 5,白色散热片,10相供电,存储添加了一个32Gbps U.2,四个USB 3.1包括Type-C,八个USB 3.0,Killer E2500千兆网卡。
