华硕全新ROG主板曝光:Crosshair VI Hero

所属分类: 硬件教程 / 主板 阅读数: 650
收藏 0 赞 0 分享

华硕ROG玩家国度一直是行业内最强大、最具创新力的主板产品,不过因为平台发展缘故,这些年我们一直看到Intel方面的Rampage系列持续翻新,已经跑到第九代,AMD方面的Crosshair系列则几乎销声匿迹了,只走到第三代。

如今随着AMD Ryzen处理器、300系列芯片组的即将带来,华硕也为骨灰级的A饭们准备了一道豪华大餐:Crosshair VI Hero

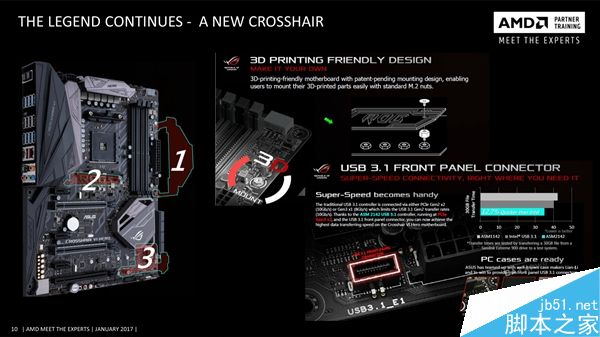

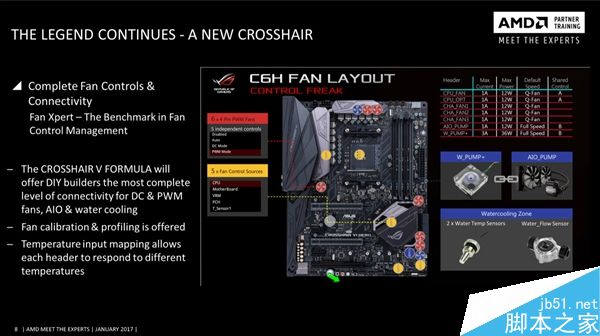

这块板子继承了ROG系列一贯的顶级奢华,不过配色很低调,不是经典黑红交错,而是金属灰风格。供电电路和芯片组上都有巨大的散热片,甚至贯穿了背部挡板的整个边缘区域,可接入水冷,甚至可自由连接3D打印部件。

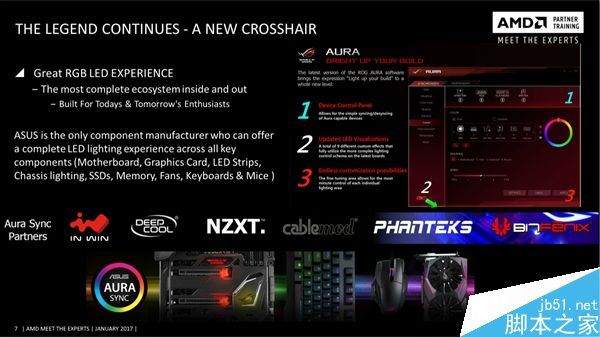

如今必不可少的RGB LED信仰灯当然也在,支持华硕Aura Sync平台,可以自由调色。

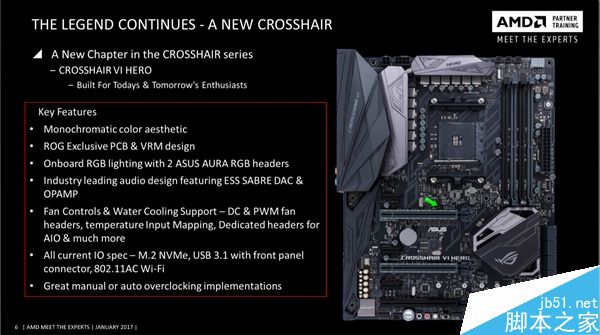

具体规格方面,12相主供电,辅以24针ATX、8针EPS、4针ATX供电。四条DDR4 DIMM内存插槽,最大容量64GB。存储有八个SATA 6Gbps、一个M.2 32Gbps(支持PCI-E 3.0 x4/NVMe)

扩展插槽有三条PCI-E 3.0 x16和三条PCI-E x1,其中前两条PCI-E 3.0 x16来自处理器,支持单路x16和双路x8/x8模式,并且都做了金属结构增强,第三条则来自X370芯片组,实际带宽x4。

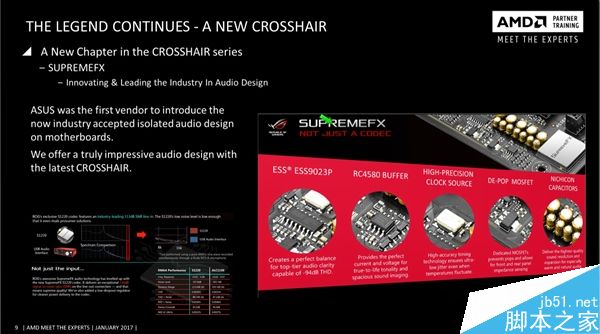

网络方面提供802.11ac、蓝牙4.0、Intel千兆网卡。SupremFX音频也是顶级的,配备ESS 9023P DAC、RD4580缓冲芯片、高精度时钟发生器、降噪电路、尼吉康Muse音频电容、电路板隔离、电磁屏蔽。

USB接口极大丰富,USB 3.0十二个,包括背部八个、插针四个,USB 3.1四个,包括背部两个(其一Type-C)、插针四个,可扩展到机箱前面板。
