技嘉G41主板做为市面上的一款经典主板,使得大量的维修人员经常要接触到这种板面,而它的复位信号又是主板正常运行必不可少的条件之一.那么,这种主板的复位信号有哪些呢,我们该怎么去测量呢,下面,小编就带各位电脑新手一起学习这方面的知识.

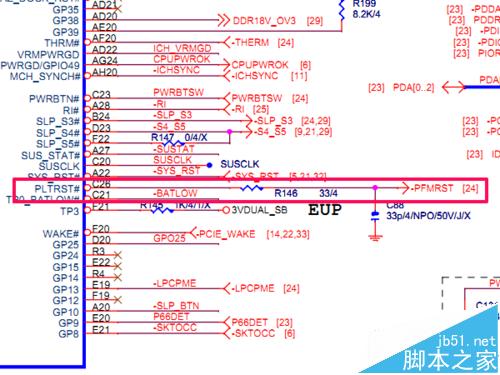

1、技嘉G41主板的复位信号主要有PLTRST#,这个信号是南桥芯片(ICH7)各供电与时钟正常后发出的南桥总复位信号,它会经过一个电阻(R146),然后变化信号名为-PFMRST,接着再传送到北桥芯片上

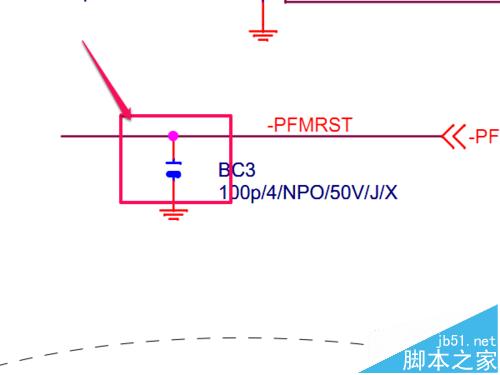

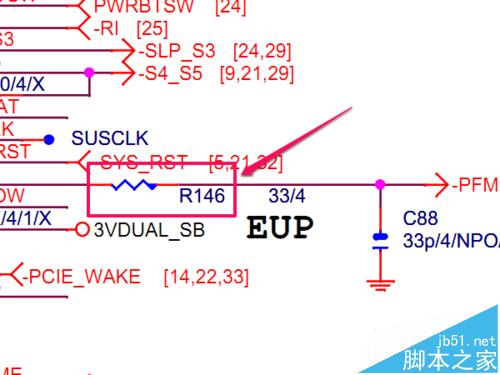

2、PLTRST#复位信号测量时,可选择所连接的R146电阻,如图一,或所连接的电容BC3(注意测量时不要测到电容的接地端),如图二.测量工具若有示波器测优先选择,因为示波器对复位信号测量会比较精准,若无示波器,则用万用表的电压档进行简单的测量电压,正常状态下电压为3.3V.

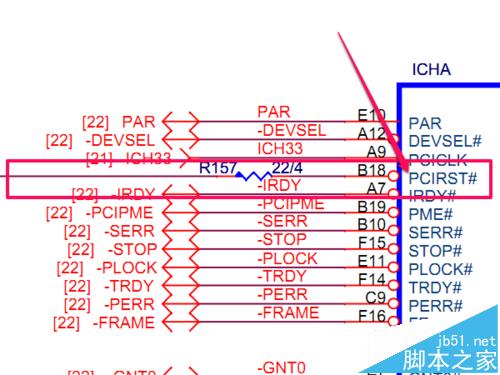

3、技嘉G41主板的复位信号有PCIRST#,这个信号同样由北桥芯片(ICHA)发出,它会经过一颗电阻R157,然后转换信号名为-PCIRST,接着发送到所有的PCI插槽针脚上,以此进行复位.

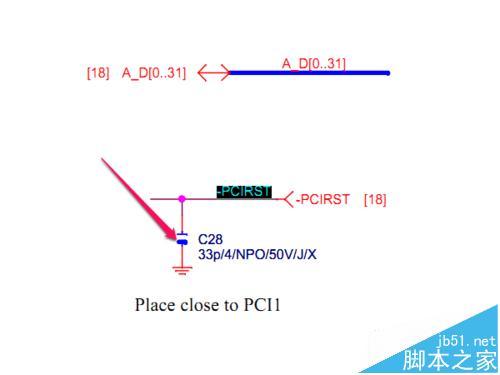

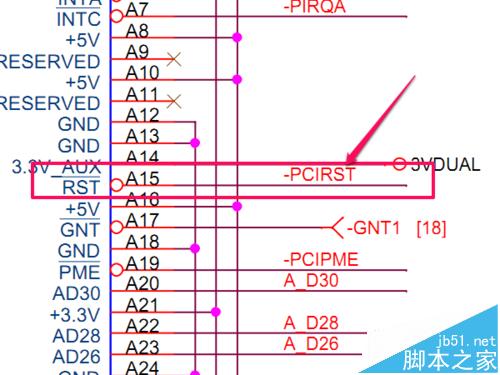

4、PCIRST#复位信号在测量时,我们可选择测量信号线上所连接的C28电容(注意测量时不要测量到C28的对地脚)或直接在PCI插槽上的A15脚上测量.测量工具可选择用示波器(对数据测量比较精准,少出错)进行测量,若无示波器,则选用万用表的电压档测量,正常状态下的电压为1.6V左右.

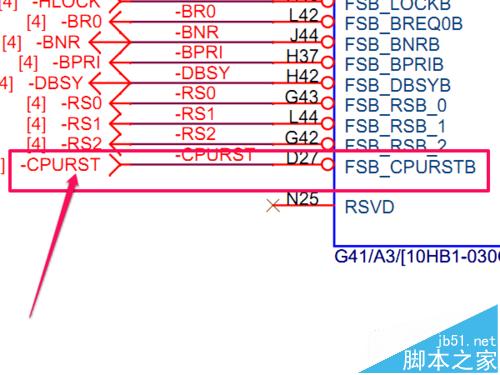

5、技嘉G41主板的复位信号有CPURST#,它是则北桥芯片(GMCH)的内部脚FSB_CPURSTB发出,直接转换信号名为-CPURST,然后发送给CPU,用来复位CPU

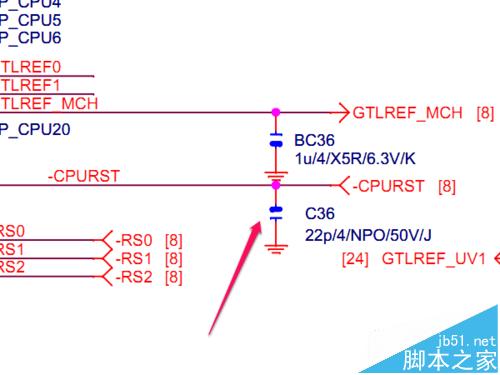

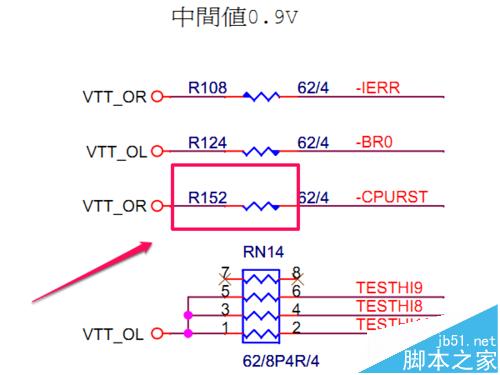

6、CPURST#复位信号在测量里,我们可选择在CPU附近的电容C36测量(注意不要测量到电容的接地脚)或是在R152电阻上测量,测量工具同样是优先考虑用示波器去测量(测量数据相对较精确,少出错),若无示波器,则用万用表的电压档20V测量,正常状态下的电压为1.8V左右.

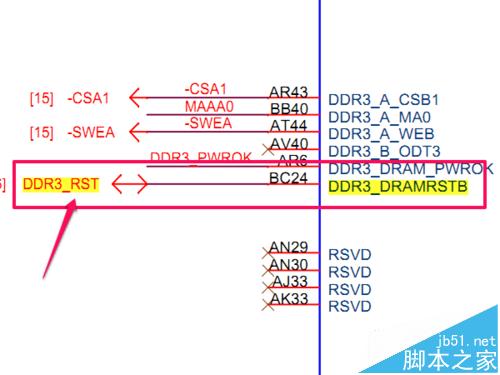

7、技嘉G41主板的复位信号DDR_RST,为内存的复位信号,这个信号由北桥芯片(MCHD)的内部管理模块DDR3_DRAMRSTB脚发出,然后转换信号名为DDR3_RST.接着经信号线路发送给内存插槽上的RESET*脚.

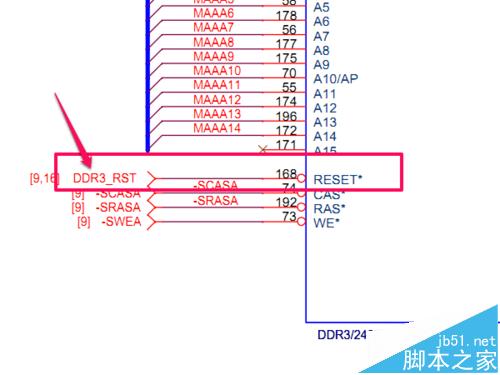

8、DDR_RST复位信号在测量时,只能选择在内存插槽上的168脚.测量工具可以优先考虑选择示波器来测量,因为示波器能精准的测量出内存复位信号的全部电平变化;也可以用万用表的直流电压档20V来测量.正常状态下的内存复位信号为1V左右.
