由于英特尔的不给力,Broadwell处理器一再推迟发布,导致了新平台一再夭折,这不得不说让很多玩家和用户非常无奈。虽然没有Broadwell处理器,但与其配套的主板还是亮相了,技嘉首先发力推出了新型GA-Z170X-Gaming G1主板,下面就一起来了解这款主板的一些卖点。

技嘉旗舰级GA-Z170X-Gaming G1主板解析

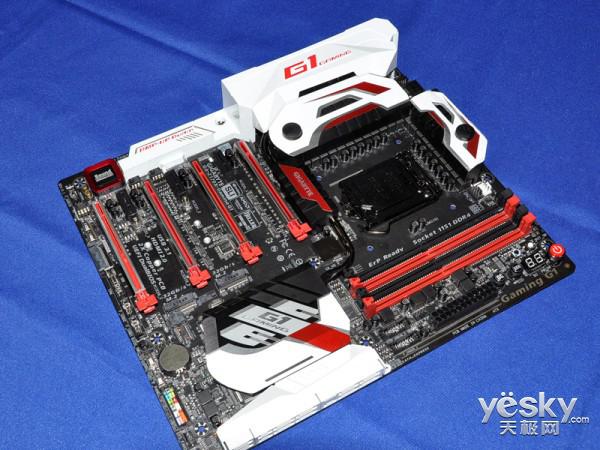

时尚的外观,对于技嘉主板有所了解的朋友都知道,技嘉主板在以前外观是一个缺憾,但看到上图的最新款后,就可以说技嘉扬眉吐气的时候到了。

技嘉旗舰级GA-Z170X-Gaming G1主板解析

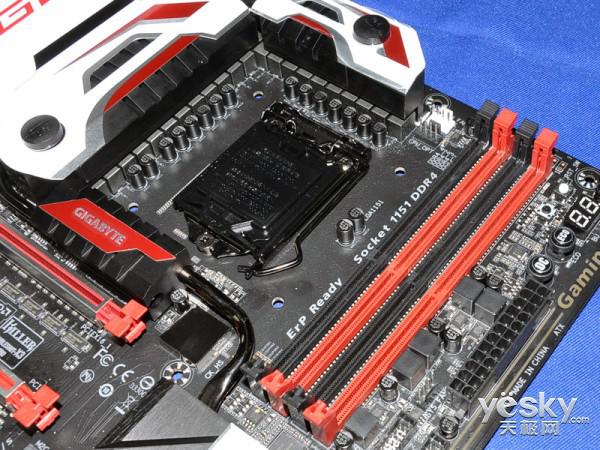

第六代酷睿处理器因为取消FIVR,CPU供电再次加强,这片主板使用了16+4相供电,而供电的具体用料应该还是IR数字供电方案。

技嘉旗舰级GA-Z170X-Gaming G1主板解析

基于新一代处理器和芯片组将DMI升级到3.0、PCH的PCIe通道也升级到3.0+最大数量也暴增到26条,主板提 供了更丰富、速度更快的磁盘接口。比如在PCI-E插槽之间,夹有两条速度高达32Gb/s的M.2,支持NVMe。同时在主板上,技嘉提供了疯狂的三个 Killer网卡设计,两个是有线网卡,一个是802.11ac+BT无线网卡。

技嘉旗舰级GA-Z170X-Gaming G1主板解析技嘉旗舰级GA-Z170X-Gaming G1主板解析

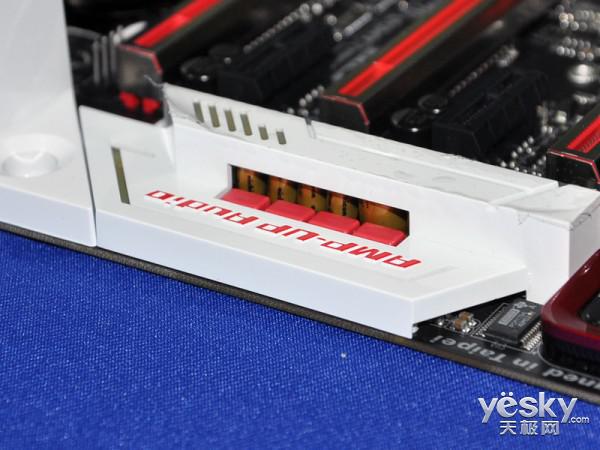

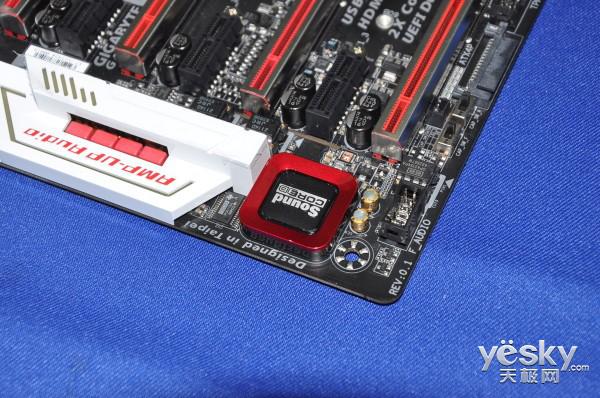

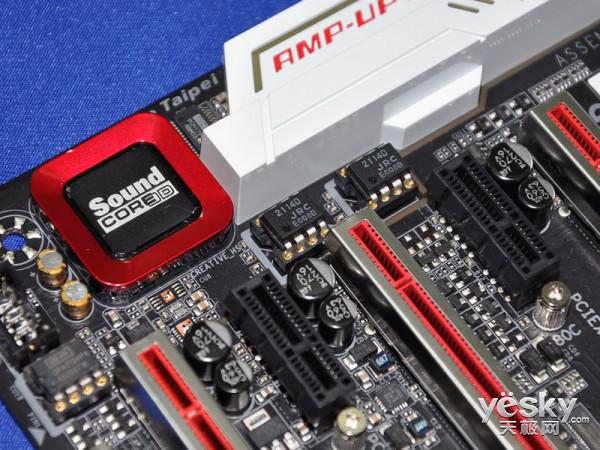

进一步升级为集成创新高档SoundBlaster声卡,在保留原有的尼吉康音频电容和可更换式运放的基础上,还添加了德国WIMA薄膜电容,将信噪比提升到了120dB以上。

技嘉旗舰级GA-Z170X-Gaming G1主板解析

水冷接口

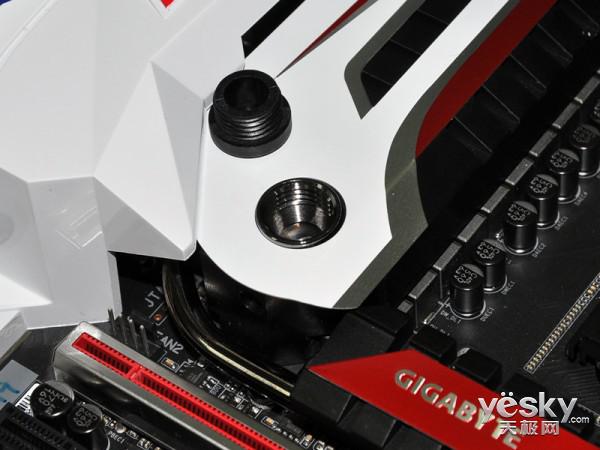

这片主板的水冷接口可以直接与市而上的连接头相连,不必再有转换的麻烦事。

技嘉旗舰级GA-Z170X-Gaming G1主板解析

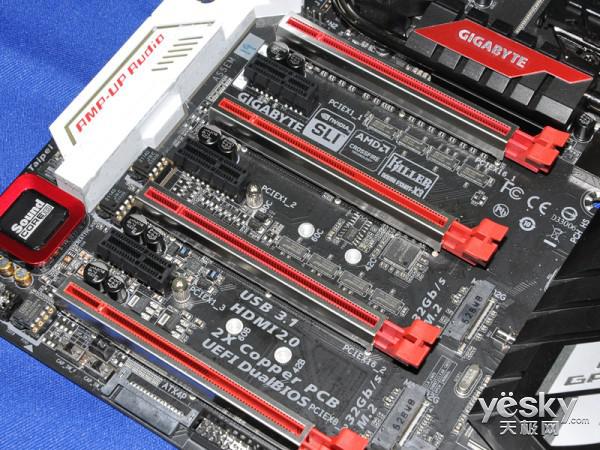

PCI-E插槽之间(卡扣处),夹有两条速度高达32Gb/s的M.2,支持NVMe。即使在分流的情况下也要比其它主板快上很多。

技嘉旗舰级GA-Z170X-Gaming G1主板解析

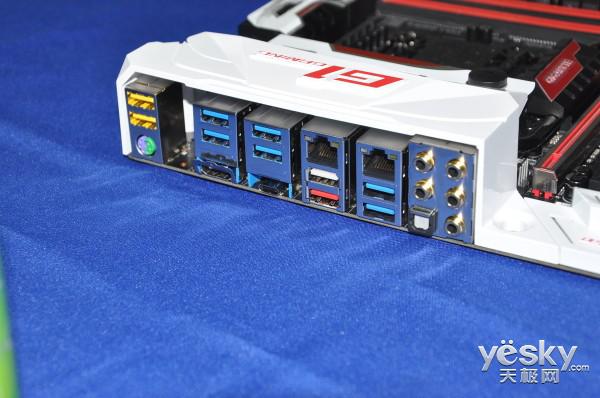

GA-Z170X Gaming G1的背部输出接口就提供了由Thunderbolt 3所提供的Type-C接口和USB 3.1 Type-A接口(红色)。同时接口部分还有可以输出4K的HDMI 2.0接口和不开机升级BIOS的USB接口(白色)。
