电脑主板怎么拆CPU 主板拆CPU步骤图文教程

所属分类: 硬件教程 / 主板 阅读数: 2027
收藏 0 赞 0 分享

对于很多朋友来说,拆电脑主机内部零件觉得并不是什么难事,但拆主板上的CPU并非易事,搞不好还可能损伤CPU和插槽,CPU与插槽、CPU风扇紧密相连,所以你懂的。每台CPU和CPU风扇的安装不一定相同,但大同小异。下面详细介绍电脑主板怎么拆CPU的方法。

主板拆CPU步骤:

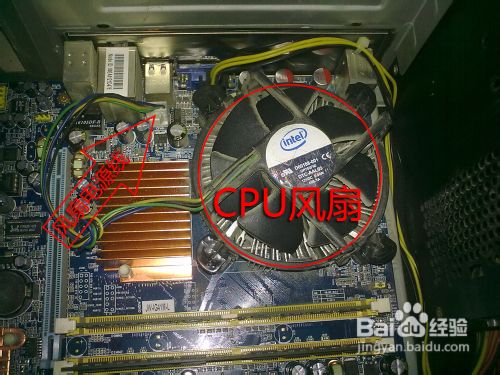

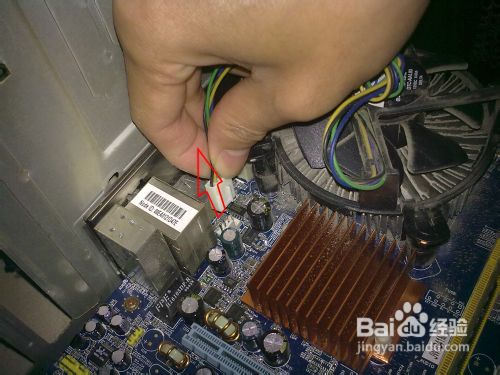

1、首先打开电脑主机,我们先来认识下,主板CPU上有CPU风扇,风扇还会有电源线连接供电。我们就先拔开风扇电源线。

主板怎么拆cpu

主板怎么拆cpu

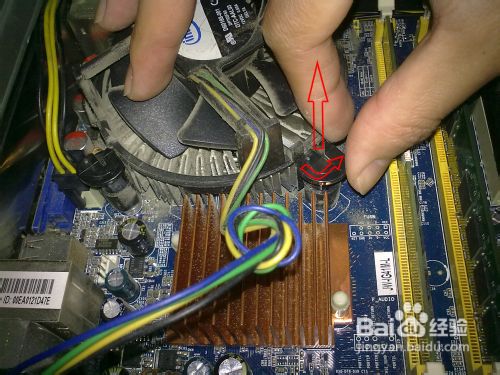

2、接着钮转风扇四个支柱,支柱钮转后就向上拔,这样依次支柱被剥离主板。

主板怎么拆cpu

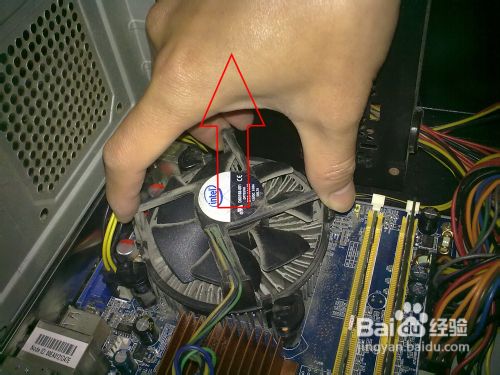

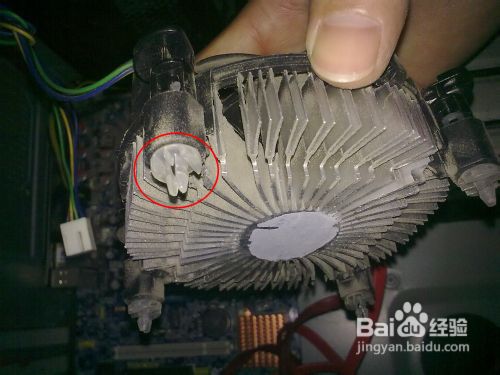

3、全部支柱拔起后,我们就可以轻松拿起CPU风扇了。这时我们能了解到风扇支柱角怎么能卡得住主板的。

主板怎么拆cpu

主板怎么拆cpu

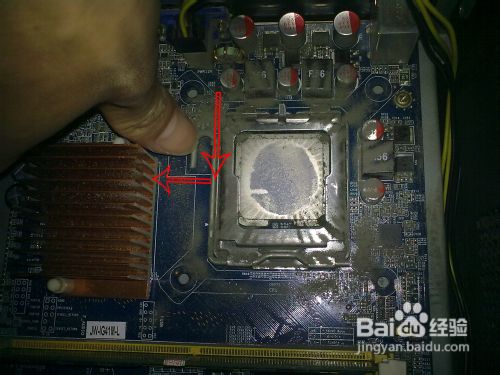

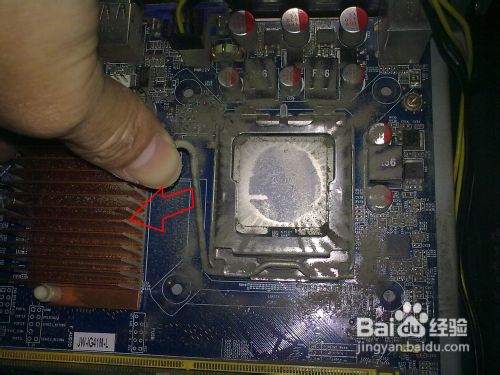

4、接下来就要小心用力了, CPU插槽边有条压杆,按下压杆往外扣,然后就可以往上提了。

主板怎么拆cpu

主板怎么拆cpu

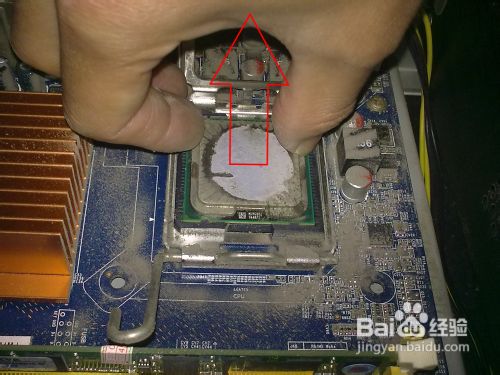

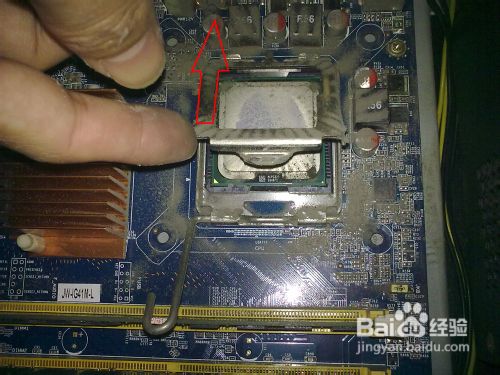

5、另外还有一个扣盖压着CPU,也把扣盖往上提。

主板怎么拆cpu

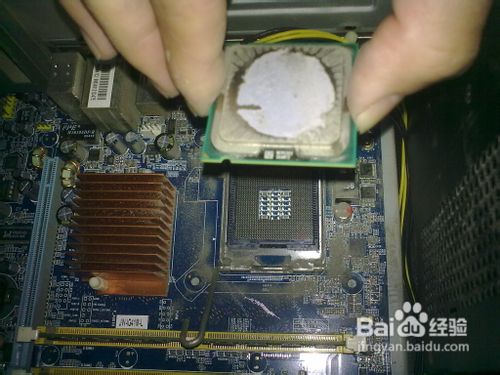

6、最后,CPU就能很轻易地拿出来。

主板怎么拆cpu

主板怎么拆cpu

END

注意事项

1、在拆解主板CPU前,双手应该接触其他金属物导去静电再操作,以免静电损害CPU。

2、在拆解主板CPU的过程中,不能使劲用力,以免损害插槽与CPU。

教程结束,以上就是电脑主板怎么拆CPU的过程,希望这篇教程对大家有所帮助,谢谢大家观看本教程!
