很多人都知道电脑的重要组成部分为主板,但是对于主板的组成部分和特征,或许都不了解。本次,小编从科普的角度为大家分析主板的组成部分和主要特点。希望对大家有所帮助!

科普硬件知识:从主板的组成部分看电脑组装

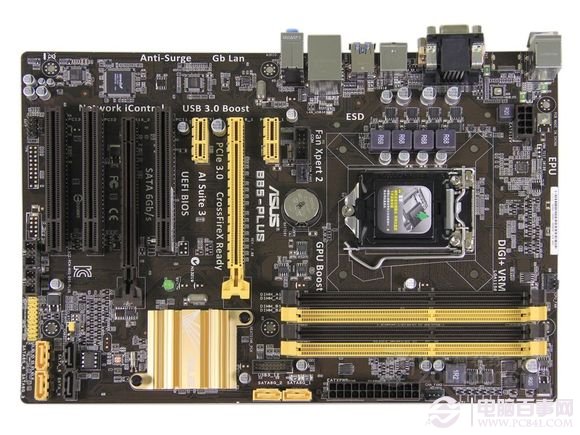

本文配图为华硕B85 PLUS主板,我们以此为例,展开主板的知识之旅。

一、版型

目前市场最常见的PC主板板型主要是以下三种:
1、ATX——俗称“大板”,标准尺寸为305*244mm,搭配全/中塔机箱。像本文的华硕B85 PLUS主板就是属于这个类型。
2、Micro-ATX——俗称“小板”,简称为M-ATX,标准尺寸244*244mm,搭配中/迷你塔机箱。
3、MINI-ITX——俗称迷你版,标准尺寸为170*170mm,适用于HTPC机箱。

二、芯片组

芯片组的芯片是一张主板中最重要的芯片,主要负责控制非显卡插槽的声卡网卡、SATA设备、I/O接口等,是构成主板电路的核心。
一般芯片组芯片由CPU厂商提供,如AMD生产的A85X/A75、intel生产的Z87/B75等。

科普硬件知识:从主板的组成部分看电脑组装

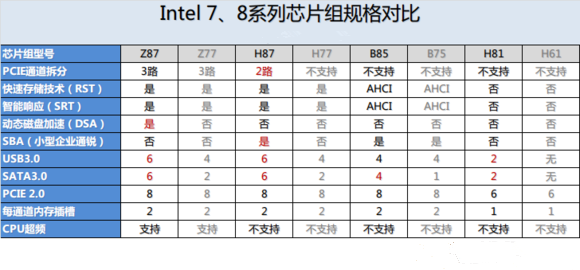

最新的Intel 8系主板的规格表

三、扩展槽
扩展槽也称为扩充插槽,用于固定扩展卡并将其连接到系统总线上的插槽。扩展槽主要包括PCI插槽、SATA磁盘接口,MSATA接口和mini PCIe等其它扩展插槽。

科普硬件知识:从主板的组成部分看电脑组装

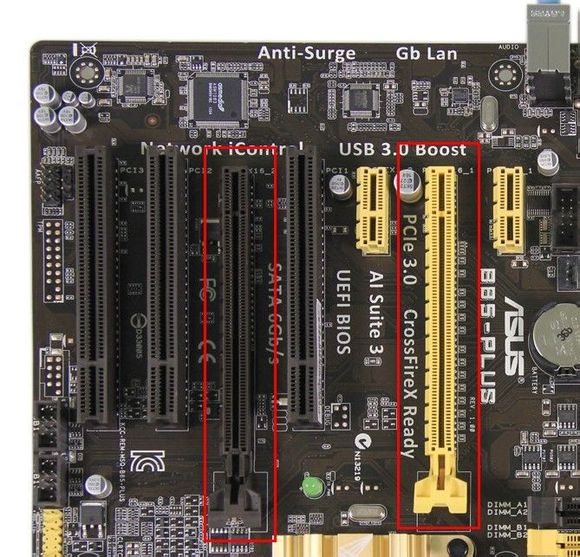

1、PCI/PCIe

PCIe插槽,分为PCIe显卡插槽和PCIe X4/X2/X1等插槽两种。PCIe显卡插槽不仅可以安装显卡,有限会直接配备集成显卡。显卡插槽的典型特征就是他是主板上最长的插槽,并且尾部会有一个用于固定显卡的卡扣。

PCIe显卡插槽,共有PCIe 3.0和PCIe 2.0两种规范,x16、x8和x4三种不同的信道数。

小编提醒:主板都至少都配有一根3.0 x16插槽,如果需要组建多卡平台,需要注意是否主板是否支持多卡。例如本文中的华硕B85 PLUS,它是有两根PCIe显卡插槽。

科普硬件知识:从主板的组成部分看电脑组装

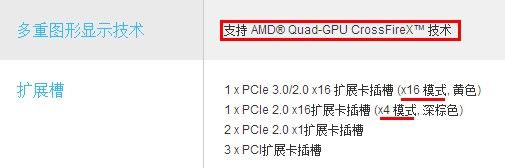

在官网的信息来看,它支持CF,但信道为x16+x4,但不支持信道拆分,这就是说明该主板“不支持多卡”。

PCIe X4/X2/X1等插槽,主要用来安装声卡网卡SSD等其它设备的扩展插槽,并没有其他的作用。

2、SATA接口

SATA接口,分SATA 3.0和2.0两种规格,主要用于通过SATA数据线连接储存设备。

原生SATA 2.0接口最大持续传输速度为300MB/s,岁数稍大,已经逐渐退出市场。
原生SATA 3.0接口最大持续传输速度为600MB/s,相对高速的接口,目前趋势将完全替代SATA2.0。

小编提醒:
自我组装电脑的网友们,注意了所有SATA接口的固态硬盘(SSD)的同学,请一定接在原生SATA 3.0接口下。如果是机械硬盘(HDD)优先选择3.0接口。

四、I/O接口

科普硬件知识:从主板的组成部分看电脑组装

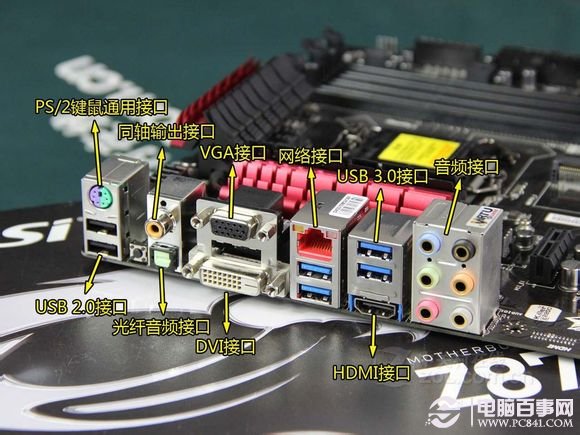

微星Z87-GD65 GAMING

PS/2键鼠通用接口:即专用于PS/2接头的鼠标。

同轴输出接口:主要作用为提供数字音频信号的传输,另外,有些主板也提供完整的输入输出接口。如上图主板只有一个黄色输出接口,而红色接口为输入接口。

光纤音频接口:主要用于音频输出的。

VGA接口:主要作用为连接显示器的,支持720以下的显示屏。
DVI接口:主要作用为数字信号传输,可支持1080P高清显示屏。

HDMI接口:主要作用支持音频传输的视频传输接口,与DVI、DP接口一起常见于显卡侧板。

网络接口:当然它就是接网线的。
USB2.0/3.0接口:2.0的传输速度为60M/s,而3.0的传输速度可达2.0的10倍。

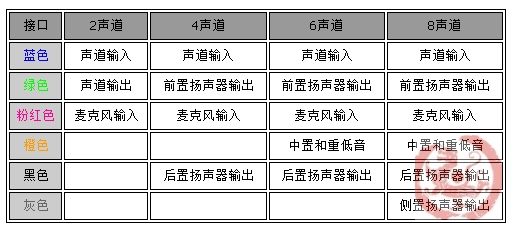

音频接口:在主流的音频设备输出接口中,有红、绿等插口,如下图。

科普硬件知识:从主板的组成部分看电脑组装


小编提醒:
还有许多接口,本文没有提到。但是,大家可以查阅主板说明书找到说明。

五、CPU插槽

截止到目前,市面上有的和你买得到也就只有Intel和AMD品牌,所以,如果有其他品牌一定是山寨的,不宜考虑。接下来,就开对比这两个品牌主板的CPU插槽区别。

科普硬件知识:从主板的组成部分看电脑组装

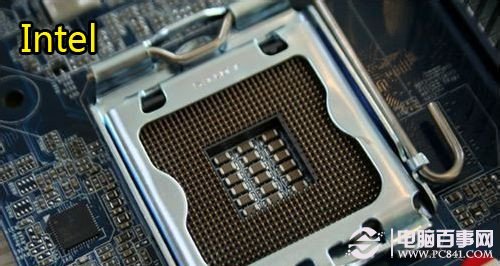

Intel插槽布满了针脚

科普硬件知识:从主板的组成部分看电脑组装

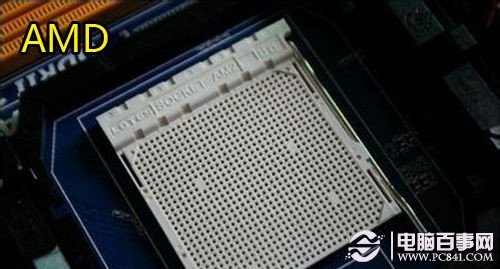

AMD插槽全是针脚孔

小编提醒:
主板上CPU插槽的针脚容易被外力破坏,都会有塑料保护盖。如果没有保护盖,很可能是二手或翻新的。

六、内存插槽

内存插槽,现在常见的DDR2与DDR3内存槽的位置不一样,所以,二代三代内存的插槽不能通用。另外,关于内存插槽数量与最高支持内存的通道数:

H61/H81标配2个
B75/B85往上标配4个
X58标配6个
X79标配8个

七、供电用料

主板的供电用料,小编说说明供电电路上各元件的作用。

科普硬件知识:从主板的组成部分看电脑组装

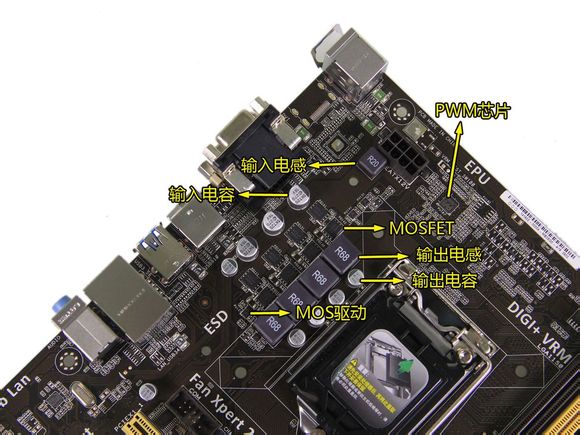

华硕B85 PLUS供电部分

PWM:主要输出N路脉宽可调方波,控制MOSFET的开关得到相应电压。

MOSFET驱动:主要作用根据PWM的方波信号,轮流驱动上、下桥MOSFET。

MOSFET:主要作用可以通过它的开/关对电感进行充电和放电,控制它的开关频率得到相应的电压。

输入/输出电感:主要作用磁能与电能的相互转化,起滤波以及储能作用,搭配MOSFET在一定时间内的开关可以得到相应的电压

输入/输出电容:存储电能为CPU供电,同时起到滤波的作用

后记:
本篇科普硬件知识,以主板为主题,深入了解主板的组成部分。我们可以从主板的组成部分,帮助我们了解如何选主板。小编提醒选主板一定要注意要买正版,识别方面在本网站有相关文章,再根据自己的预算去购买,如果只是普通需求,不建议选择过于复杂花哨的主板。
