DIY台式电脑棘手的跳线连接安装方法详解

所属分类: 硬件教程 / 主板 阅读数: 1961
收藏 0 赞 0 分享

    DIY台式电脑,很多的网友已经掌握了组装方法,主要是把主机的各个硬件连接起来,关于硬件的连接,其实很简单,在这里我就不重复了,重点是装机中最后的跳线连接,也是装机中比较复杂和棘手的问题,下面把跳线的连接方法,作一个详细的阐述。

工具/原料

台式电脑机箱、主板

方法/步骤

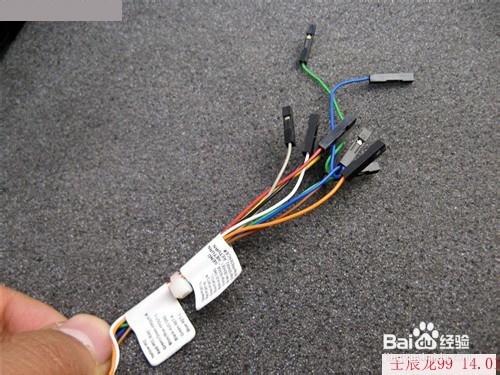

1、认识跳线:

POWER SW:电源开关跳线

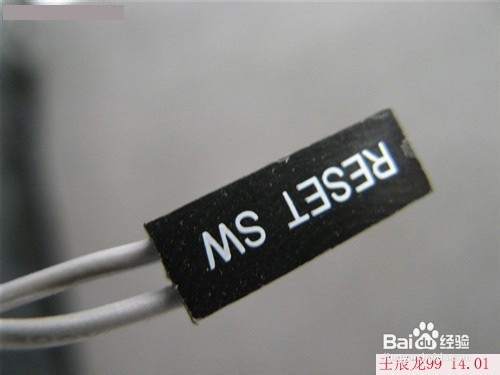

RESET SW:重启 复位跳线

+PLED-:电源灯跳线

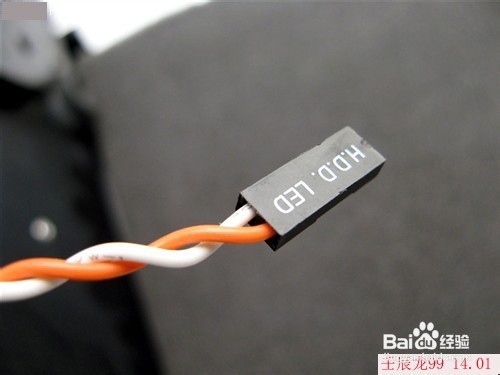

HDD LED:硬盘灯跳线

DIY台式电脑棘手的跳线安装

DIY台式电脑棘手的跳线安装

DIY台式电脑棘手的跳线安装

DIY台式电脑棘手的跳线安装

DIY台式电脑棘手的跳线安装

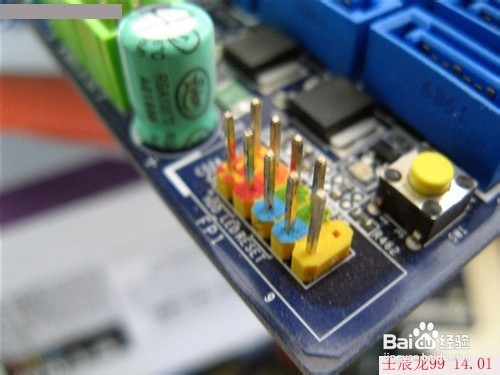

2、认识主板上的9Pin插线位置。

    如图就是主板上跳线连接的9Pin位置。

    但不同的主板,9Pin的样式也可能不同。如技嘉B75M-D3V主板,9Pin位置在白色插槽右下的白色针里,如图。(主板说明书中有)

    不管如何,找准9Pin位置是关键。

DIY台式电脑棘手的跳线安装

DIY台式电脑棘手的跳线安装

DIY台式电脑棘手的跳线安装

DIY台式电脑棘手的跳线安装

3、跳线连接:

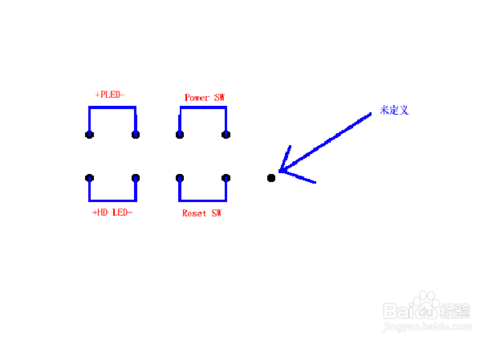

   如图所示:这是跳线安装9Pin图,箭头所指为第9Pin,这个针是未定义针,不连接任何线。第9针对面的位置叫缺针,也就是没有针的意思。

跳线连接的技巧:

缺针旁边插电源 POWER SW 无正负之分

电源对面插复位 RESET SW 无正负之分

电源旁边插电源灯 +PLED-,负极靠近电源线 POWER SW (针脚通常是左正右负)

复位旁边插硬盘灯 HDD LED 负极靠近复位线 RESET SW

   总之,有正负极的跳线不能插错,插错肯定电脑点不亮,还可能造成烧坏主板。连接之后,再反复检查,确认安装无误,再连接外接电源。

DIY台式电脑棘手的跳线安装

END

以上就是DIY台式电脑棘手的跳线连接安装方法详解,希望能帮到大家!
