主板如何分类 五种快速分类主板的方法介绍

所属分类: 硬件教程 / 主板 阅读数: 886
收藏 0 赞 0 分享

  主板,又叫主机板(mainboard)、系统板(systembourd)和母板(motherboard);它安装在机箱内,是微机最基本的也是最重要的部件之一。主板一般为矩形电路板,上面安装了组成计算机的主要电路系统,一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。

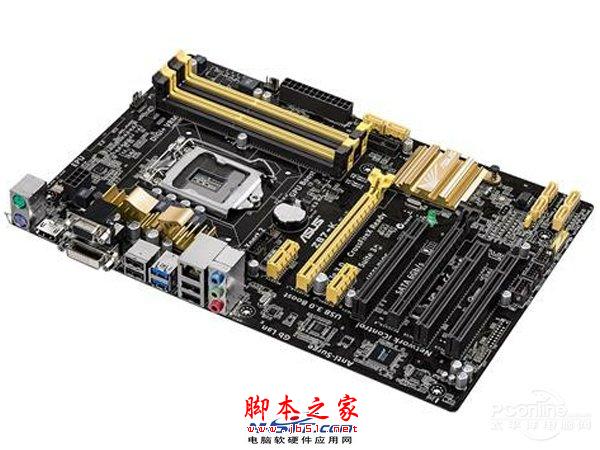

华硕Z87-K

  主板的另一特点,是采用了开放式结构。主板上大都有6-8个扩展插槽,供PC机外围设备的控制卡(适配器)插接。通过更换这些插卡,可以对微机的相应子系统进行局部升级,使厂家和用户在配置机型方面有更大的灵活性。 总之,主板在整个微机系统中扮演着举足重新的脚色。可以说,主板的类型和档次决定着整个微机系统的类型和档次,主板的性能影响着整个微机系统的性能。常见的PC机主板的分类方式有以下几种:

  一、按主板上使用的CPU分

  386主板、486主板、奔腾(Pentium,即586)主板、高能奔腾(Pentium Pro,即686)主板。 同一级的CPU往往也还有进一步的划分,如奔腾主板,就有是否支持多能奔腾(P55C,MMX要求主板内建双电压), 是否支持Cyrix 6x86、 AMD 5k86 (都是奔腾级的CPU,要求主板有更好的散热性)等区别。

  二、按主板上I/O总线的类型分

  ISA(Industry Standard Architecture)工业标准体系结构总线。

  EISA(Extension Industry Standard Architecture)扩展标准体系结构总线。

  MCA(Micro Channel)微通道总线. 此外,为了解决CPU与高速外设之间传输速度慢的瓶颈问题,出现了两种局部总线,它们是:

  VESA(Video Electronic Standards Association)视频电子标准协会局部总线,简称VL总线.

  PCI(Peripheral Component Interconnect)外围部件互连局部总线,简称PCI总线. 486级的主板多采用VL总线,而奔腾主板多采用PCI总线。 目前,继PCI之后又开发了更外围的接口总线,它们是:USB(Universal Serial Bus)通用串行总线。IEEE1394(美国电气及电子工程师协会1394标准)俗称火线(Fire Ware)。

  三、按逻辑控制芯片组分

  这些芯片组中集成了对CPU、CACHE、I/0和总线的控制586以上的主板对芯片组的作用尤为重视。Intel公司出品的用于586主板的芯片组有:LX 早期的用于Pentium 60和66MHz CPU的芯片组。

  NX 海王星(Neptune),支持Pentium 75 MHz以上的CPU,在Intel 430 FX芯片组推出之前很流行,现在已不多见。

  FX 在430和440两个系列中均有该芯片组,前者用于Pentium,后者用于Pentium Pro。HX Intel 430系列,用于可靠性要求较高的商用微机。VX Intel 430系列,在HX基础上针对普通的多媒体应用作了优化和精简。有被TX取代的趋势。TX Intel 430系列的最新芯片组,专门针对Pentium MMX技术进行了优化。GX、KX Intel 450系列,用于Pentium Pro,GX为服务器设计,KX用于工作站和高性能桌面PC。MX Intel 430系列,专门用于笔记本电脑的奔腾级芯片组,参见《Intel 430 MX芯片组》。 非Intel公司的芯片组有:VT82C5xx系列 VIA公司出品的586芯片组。

  SiS系列 SiS公司出品,在非Intel芯片组中名气较大。

  Opti系列 Opti公司出品,采用的主板商较少。

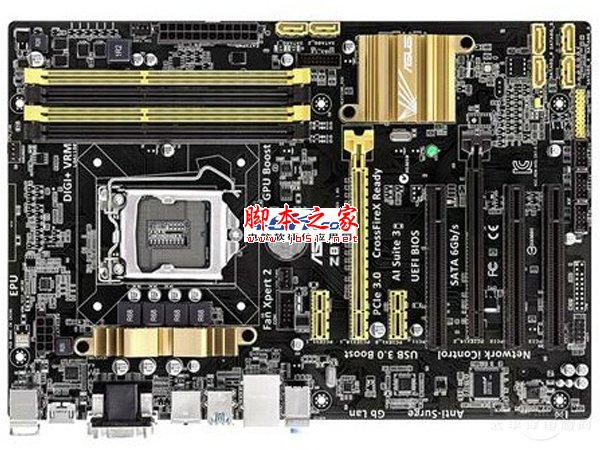

华硕Z87-K

  四、按主板结构分

  AT 标准尺寸的主板,IBM PC/A机首先使用而得名,有的486、586主板也采用AT结构布局。

  Baby AT 袖珍尺寸的主板,比AT主板小,因而得名。很多原装机的一体化主板首先采用此主板结构。

  ATX 127; 改进型的AT主板,对主板上元件布局作了优化,有更好的散热性和集成度,需要配合专门的ATX机箱使用。

  一体化(All in one) 主板上集成了声音,显示等多种电路,一般不需再插卡就能工作,具有高集成度和节省空间的优点,但也 有维修不便和升级困难的缺点。在原装品牌机中采用较多。

  NLX Intel最新的主板结构,最大特点是主板、CPU的升级灵活方便有效,不再需要每推出一种CPU就必须更新主板设计,此外还有一些上述主板的变形结构,如华硕主板就大量采用了3/4 Baby AT尺寸的主板结构。

  五、按功能分

  PnP功能带有PnP BIOS的主板配合PnP操作系统(如Win95)可帮助用户自动配置主机外设,做到即插即用节能(绿色)功能 一般在开机时有能源之星(Energy Star)标志,能在用户不使用主机时自动进入等待和休眠状态,在此期间降低CPU及各部件的功耗。

  无跳线主板这是一种新型的主板,是对PnP主板的进一步改进。在这种主板上,连CPU的类型、工作电压等都无须用跳线开关,均 自动识别,只需用软件略作调整即可。经过Remark的CPU在这种主板上将无所遁形。486以前的主板一般没有上述功能,586以上的主板均配有PnP和节能功能,部分原装品牌机中还可通过主板控制主机电源的通断,进一步做到智能开/关机,这在兼容机主板上还很少见,但肯定是将来的一个发展方向。无跳线主板将是主板发展的另一个方向。
