P67主板和H67主板之间有什么区别

所属分类: 硬件教程 / 主板 阅读数: 1987
收藏 0 赞 0 分享

  CPU、GPU、内存控制器和PCI-E控制器,亦即CPU+GPU+北桥,由于P67、H67是单一芯片主板(南桥),北桥在处理器中了,所以北桥上自带集显也就是处理器中那个,没有北桥了。

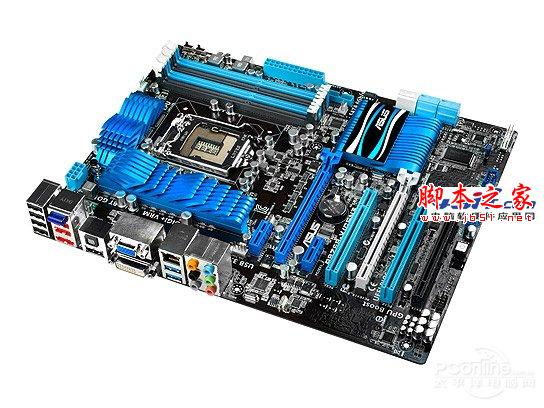

华硕P8Z68-V PRO/GEN3

  SNB的出现,概念上,处理器已经不能再叫CPU了,AMD公司给类似处理器改了名字APU。所有SNB处理器中都捆绑了显示核心GPU,不论用户愿不愿买,也不论用户想不想用,因此,是否有集显不是由主板决定,而是由处理器决定,或者说intel决定,用户无可奈何。

  P67没集显,H67带集显,确切意思是:P67没集显输出,H67带集显输出,P67、H67、H61都有集显,只是P67不能输出,H67、H61可以输出,据传Z68也不能输出。

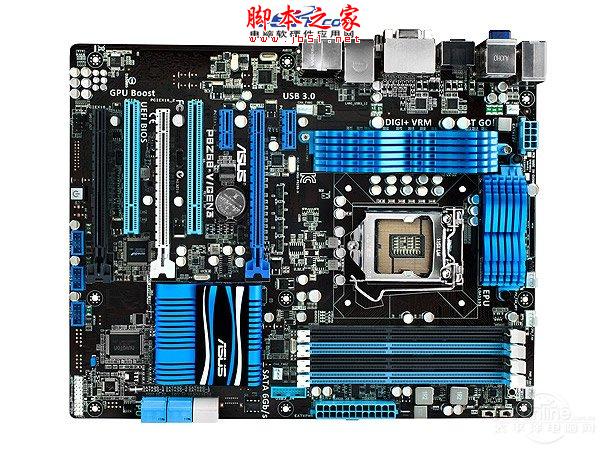

华硕P8Z68-V PRO/GEN3

  另外还有H67除了限制CPU超频,还限制GPU和内存超频,对于K字结尾不锁倍频的CPU在H67上也不能超频。H67原生设计如此,不论有没K字,可以睿频,不可超频。不过,主板厂家,比如华硕,利用独有技术进行破解,使显示核心GPU可以超频了。

  至于P67,不带K字的处理器,同H67一样,只可睿频,不可超频。带K字的处理器,才可以超频,包括GPU也可以超,但是超频时不可睿频。所以,K字SNB处理器 + P67或Z68主板,这是超频固定搭配,缺一不可。
