  目前生产的计算机主板都采用开关电源供电方式。开关电源供电方式可分为:单相供电、两相供电和多相供电。

  (1)单相供电

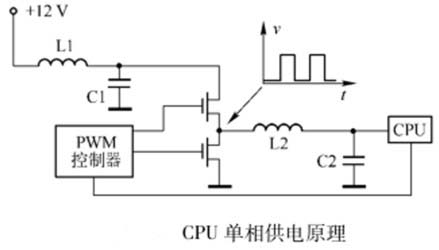

  CPU羊相供电原理如图1所示。

电脑主板开关电源供电方式

  CPU单相供电原理是:获得主机电源输出的+5V或+12V供电后,由于该电压未达到CPU核心供电要求,CPU识别引脚发出电压识别码(VID)给PWM(PulseWidthModulation,脉宽调制)控制器,PWM控制器通过控制两个场效应管导通的顺序和频率,使其输出的电压与电流达到CPU核心供电要求。

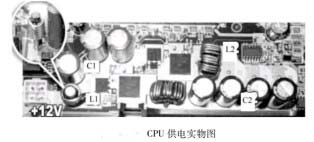

  从图1可以看出,单相供电耑要两个场效应管,还需要两个电解电容。在电源输人端使用大容量电解电容CI进行退耦;在输出端使用大容量电解电容进行滤波,可以得到比较平滑稳定的电压,使输出电压达到CPU供电电压要求。CPU供电实物图如图2所示。

电脑主板开关电源供电方式

  主机电源供给的12V电乐通过第一级LC电路滤波(由图2中的L1和C1组成),送到两个场效应管和PWM控制芯片组成的电路,两个场效应管在PWM控制芯片的控制下轮流导通,再经过第二级LC电路滤波(由12和C2组成)得到CPU所需要的工作电压。

  由于场效应管工作在开关状态,导通吋的内阻和截止时的漏电流都较小,所以自身耗电量很小。

  (2)两相供电

  单相供电一般最大能提供25A的电流,而LI前常用的CPU供电电流远大于25A,单相供电无法提供足够可靠的动力,所以现在主板的供电电路多采用两相或多相供电。

  CPU两相供电电路如图3所示,该电路其实是两个单相电路的并联,因此它可以提供双倍的电流。

电脑主板开关电源供电方式

  (3)三相或多相供电

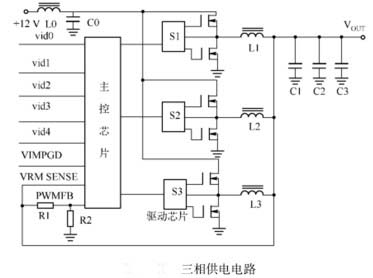

  三相供电电路如图4所示,电路是由三个单相电路并联而成的,因此理论上可以提供三倍的电流。

电脑主板开关电源供电方式
