EATX主板是什么及其性能介绍

所属分类: 硬件教程 / 主板 阅读数: 609
收藏 0 赞 0 分享

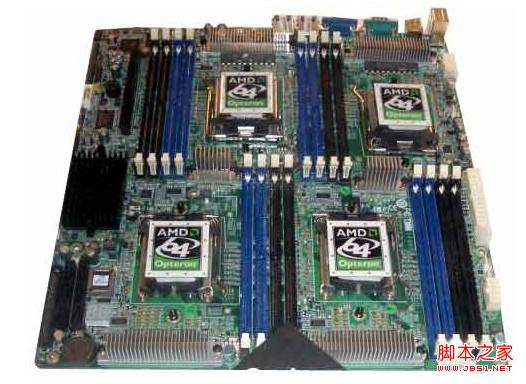

  EATX主板是Extended ATX的缩写,主要用于Rackmount服务器系统。它通常用于双处理器和标准 ATX 主板上无法胜任的服务器上,尺寸为12 × 13英寸(305mm × 330 mm)。EATX主板上半部份的固定螺丝位和 ATX 相同,多用于高性能工作站或服务器,EATX在市面上一般是非常罕见的,因为它主要是为工作站特殊而设计的。ETX主板尺寸较大,一般都需要特殊EATX机箱,与ATX明显区别是尺寸,安装孔的位置。EATX主板与ATX主板功能类似但强大,也比标准的主板尺寸大几英寸。

EATX主板是什么

  EATX主板一般也称为EATX服务器主板,它大多支持两个以上CPU,因为对于服务器、工作站主板而言,最重要的是高可靠性和稳定性,其次才是高性能。因为大多数的服务器都要满足每天24小时、每周7天的满负荷工作要求。由于服务器、工作站数据处理量很大,需要采用多CPU并行处理结构,即一台服务器、工作站中安装2、4、8等多个CPU;对于服务器而言,多处理器可用于数据库处理等高负荷高速度应用;而对于工作站,多处理器系统则可以用于三维图形制作和动画文件编码等单处理器无法实现的高处理速度应用。为适应长时间,大流量的高速数据处理任务,在内存方面,服务器、工作站主板能支持高达十几GB甚至几十GB的内存容量,而且大多支持ECC内存以提高可靠性。
