MS-7244自动上电故障一例

所属分类: 硬件教程 / 主板 阅读数: 2026
收藏 0 赞 0 分享

故障现象:主板自动上电不复位,且关不了电。

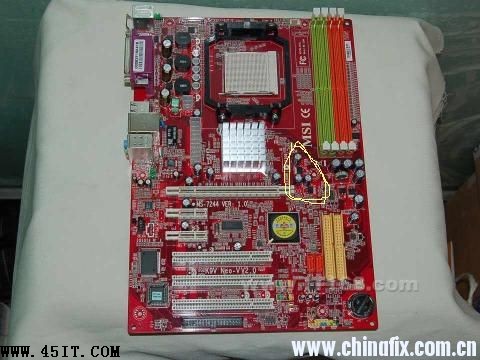

维修步骤:拿到主板看到电容爆了2个(这3个电容超喜欢爆,暴2—3个就会不跑 码)

复件 MS-7244.jpg

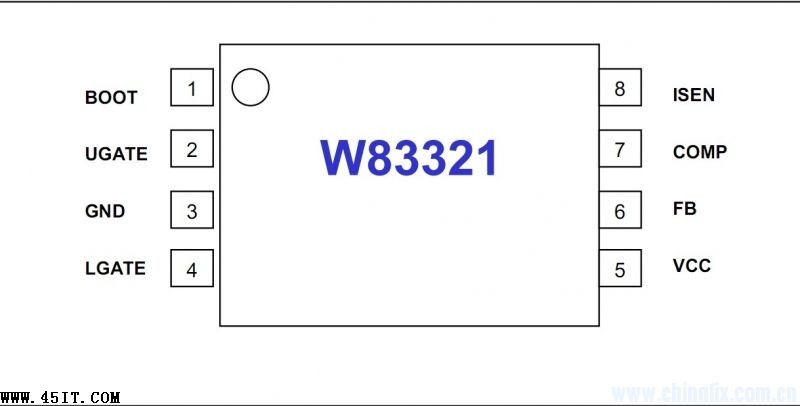

  换后故障依旧,上假负载后测无内存电压和CPU 电压。测内存上管MOS1的D极有5V,G极为0V,下管的G极也为 0V。控制这两个场馆的IC是W83321G,测1脚为 5V,5脚为 5V 这些都正常,测7脚为 0V 不正常。

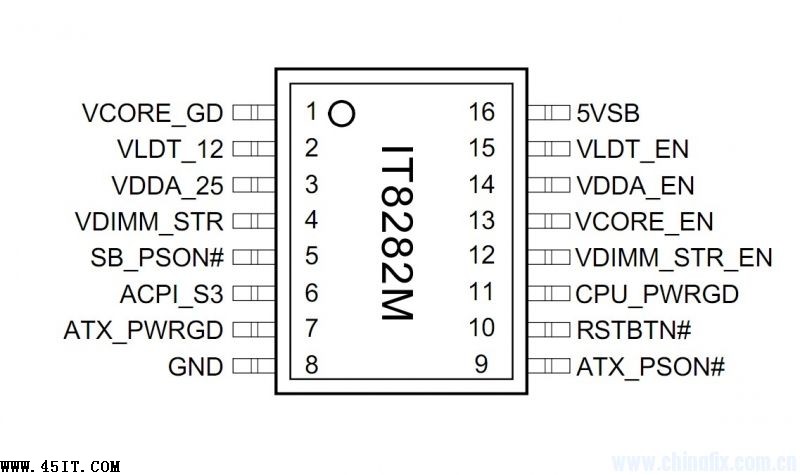

  跑7脚线路,它与一W04的三极管的C极相连,测B极居然为5V高电平,这样就把7 脚电压拉地了。我拆下WO4后,内存电压正常,但依然不复位。跑W04的B极线路到一 472 的电阻那里,这时CPU风扇架挡住了我,拆下CPU风扇架我才看到下面有个 IT8282M(此时我以预感可能是它坏了)。472电阻一端接5V,接W04的B极那端同时还接着另一三极管T04的C极。查看了472电阻5V那端, 觉得没什么问题。再测T04的B极为0V,跑线其B极通过一10欧的电阻与IT8282M的12脚相连,测12脚无高电平输出。
因为能通电,所以直接更换IT8282M。换后不再自动上电, 也复位了,再测12脚有5V电压输出。上U,内存,显卡正常亮机.]

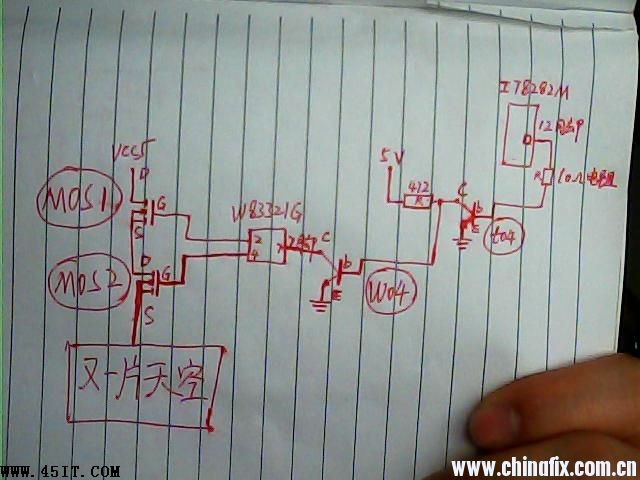

后续:因为IT8282M损坏,主板才自动上电且关不了电,也导致其12脚无高电平输出,未能通过T04的导通让加到 W04的B极的5V高电平拉地,从而导致W83321G的7脚电压被拉地,使其不能输出MOS1和MOS2的控制电压,所以无内存电压,继而无CPU电 压,因供电不正常而不复位,下面是手工画的简图。
                                            图片 002.jpg
