一、时钟电路的构成及工作原理

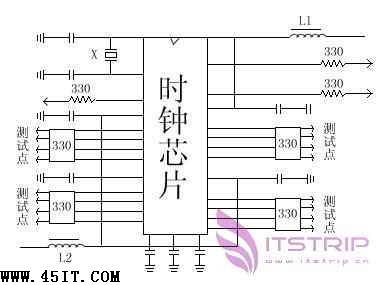

图中所示：X为晶振频率为14.318MHZ，测试点指主板各插槽的时钟测试点
时钟电路的构成：大多数时钟电路由一个晶振、一个时钟芯片、电阻、电容等构成，部分主板由一个晶振、多个时钟芯片构成。（无晶振的时钟芯片是专门给内存和北桥提供时钟的）
工作原理：晶振工作之后会输出一个基本频率，由时钟芯片（又叫分频器）分割成不同周期的信号，再对这些信号进行升频或降频处理，最后通过时钟芯片旁边的电阻（外围元件）输出，大多会连接到各个设备去，有的会连接到无晶振的时钟芯片去。
二、时钟电路检修流程
故障现象：测试点的电压正常，频率不正常，可能引起不断重起死机（故障率低）；测试点电压异常，频率异常（故障率高）
测量时钟芯片供电，如果不正常检修相关供电线路；正常测量晶振的两脚压差，如果正常更换晶振或时钟芯片，不正常更换时钟芯片或与晶振相连的谐振电容（晶振周围贴片电容）
注：
1.以上检修流程只适用于整个主板没有时钟信号，如果只是个别测试点不正常，应检查从不正常的测试点到时钟芯片的线路
2.大多数时钟芯片需要3.3V和2.5V两组供电，少数只需要3.3V一组，没有晶振的时钟芯片只需要3.3V或2.5V其中的一组
3.通过时钟芯片旁边的电感、保险或滤波电容来判断时钟芯片所需供电的组数，以及是否正常
4.2.5V供电参照CPU外核供电方式

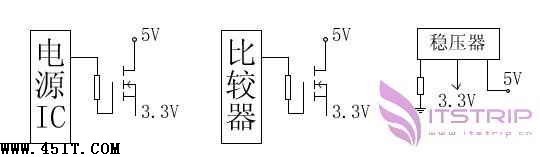

三、主板3.3V供电方式
注：以上5V一般由电源红线直接提供，主板上所有的供电产生电路都可以参照1.5V、2.5V、3.3V供电方式寻找线路
四、检修方法及注意事项
时钟电路的故障大多由供电不正常引起，时钟芯片和晶振较少损坏，时钟芯片部分有输出一般为时钟芯片坏；如果全部无输出，在时钟电路所有元件全部正常的情况下为南桥坏。谐振电容损坏，易引起死机、重启、装不上系统等不稳定故障
