昭阳S660是一款945平台的12寸本子，这款本子是联想自已研发的，不是代工厂的ODM作品。这款机器从主板到结构件做工都很精细，是一款不可多得的国产精品。
机器有轻微进水，当前现象是不开机，待机电流0.01，系统电源芯片是MAX8734A，有LDO3V、LDO5V，大电感没有电压。大电感输出的电压分别叫3VAUX、5VAUX，从命名上看，这两个电压待机时应该有。//本文转自www.jb51.net脚本之家
简单缕一下待机的流程：首先8734的LDO电压供到EC IT8511，EC再发出3VAUX_EN打开8734的PWM。这是个很普遍的方案，许多机器都采用。这里，3VAUX_EN低电平，8734不工作。
断开R180和R198，靠EC端没有电压，说明EC没发出信号。查EC工作条件。VCC、RTCCLK、RST、ACIN都正常。

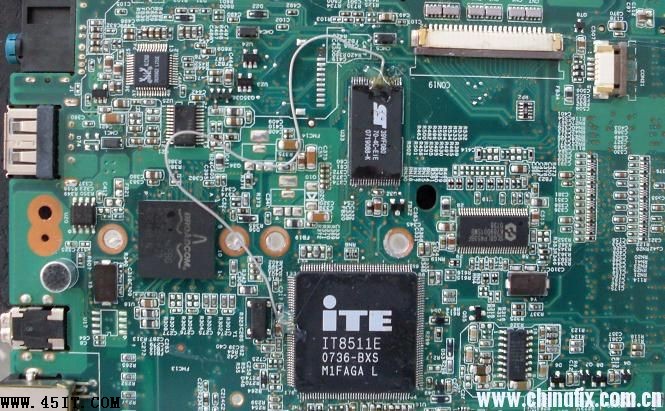

打BIOS数据线，BIOS的第9PIN WE#阻值偏大，拆掉BIOS后发现到EC已经开路。飞线到EC，待机电流从0.01A升到0.02A。但EC仍然没有输出3VAUX_EN。
EC所有引脚仔细看了一遍，找不到有问题的地方，刷个BIOS先。从网上Down了BIOS刷进去，再量3VAUX_EN，已经高电平。
装回先前拆掉的R180和R198。在大电感上却没有量到意料之中的电压，回头再看3VAUX_EN，又变成0V。重新断开R180和R198，3VAUX_EN仍然没有。

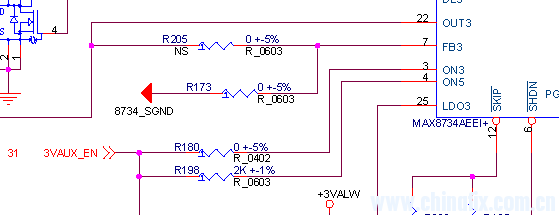

实在搞不懂，无意却发现R198背面印着“000”，而图纸上的标称阻值是2K。因为先前有同仁修过，估计换错了电阻，电阻是小问题，找个2K就好了。现在的问题是为什么没有3VAUX_EN，起先怀疑因为R198的阻值不对，烧掉了EC，但是手上没有8511了，决定再次烧录一遍BIOS。RP爆发，3VAUX_EN重新出现。找个2K电阻装回去，开机显示。
板子修好了，但是想看看这里面到底有什么门道，把2K的R198取下，再直接短掉，故障重现。这时把BIOS备份下来，与原始文件比较看看，发现两者有一个字节的不同。

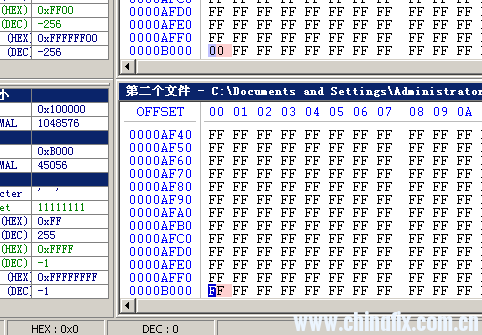

上面的是原始文件，下面的是有问题的文件。说明短接R198后，EC“篡改”了BIOS文件。
不解的地方是为什么R180可以用0欧，R198却要用2K，改成0欧居然会引起保护。
