一、先观看CHIP有无烧毁,发烫现象、 ICH4 ,ICH5 , ICH6容易烧毁、 LAN CHIP ,1394 CHIP,RAID CHIP,USB CONNECTOR。

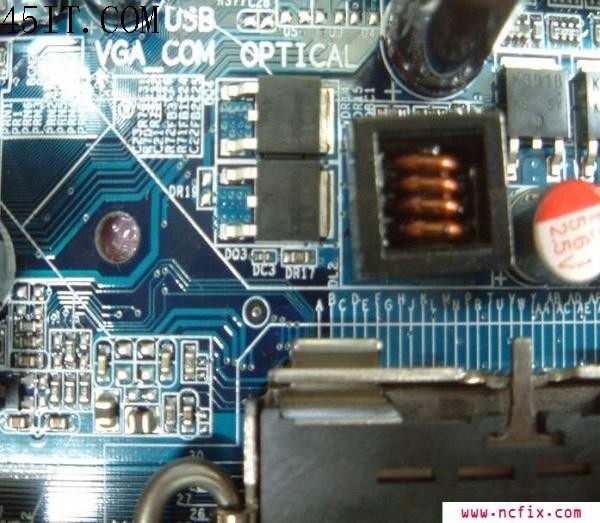

二、首先确认PWM所使用电压5V,12V转出电压VCORE是否短路
1.如有短路现象,更换整组PWM & MOS (保护电阻0欧姆, 1欧姆, 2.2欧姆, 4.7欧姆需量测是否烧毁,更换)
2.电压无短路
确认(1) VCC ,12V是否有输入
(2) EN脚是否正常
(3) VCCVID是否正常(控制CPU电压)
(4)VID0~5是否断线
如上述都正常更换PWM整组线路(含MOS) ，VCCVID由TSM104控制

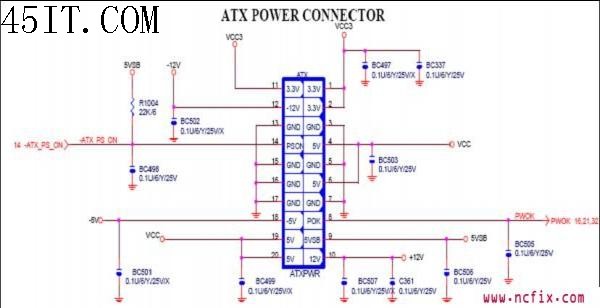

三、PWOK由POWER CONNECTOR直接发送出来其中间有接到W83301R,74HC14(RESET转换IC)
判断是否为W83301R影响PWOK ,可将17PIN翘脚判断
1.如果翘起后PWOK正常,往W83301R维修
2.如依旧异常,往POWER CONNECTOR电容,74HC14 IC,及其他相连接线路是
否断线

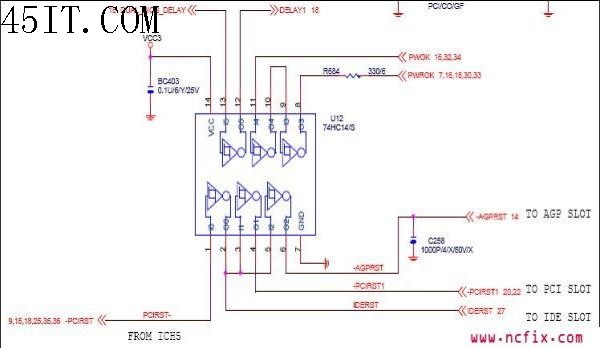

74HC14
PWOK经过74HC14转换成PWROK. PWROK连接至NB,SB
NB会发出CPUPWROK至CPU

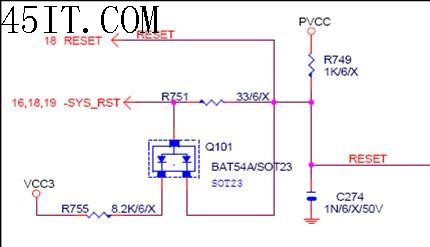

四、CLOCK需要产生震荡SB,NB才能产生时脉让晶片动作,当CLK异常SB便无法动作就无法产生RESET,所以PCI CARD会出现RESET HI的现象是因为PCI的电压没出来,正确的PCI RESET电压为3V,当RESET灯亮时PCI RESET的电压为0 . 所以必须确定CLK有进到SB,I/O,NB,DDR各晶片才能正常动作 RESET经由F_PANEL发出一接地讯号至二极体Q101负极接地(二极体顺向导通,逆向不通) ,则SYS_RST拉LOW ,让SB收到LOW电位而产生动作 ，各晶片RESET皆是由SB所发出来,所以当RESET没出来时,先从SB找起。
