一、AGP简介
AGP(Accelerated Graphics Port)即加速图形端口。它用于连接显示设备的接口，是为了提高视频带宽而设计的一种接口规范。
AGP 1.0规格中，有1x、2x两种工作模式，数据传输率分别为266MB/s、533MB/s。
AGP 2.0规格中，有4x的工作模式，数据传输率为1064MB/s
AGP 8x是Intel公司新发布的图形端口规格，AGP 8x被定义为一条32位宽的并行总线，运行于533-MHz，总带宽大约在2.1GB/s。

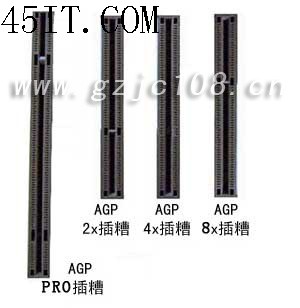

AGP Pro接口是一种为了满足显示设备功耗日益加大的现实而研发的图形接口标准，应用该技术的图形接口主要的特点是比AGP 4x略长一些，其加长部分可容纳更多的电源引脚，使得这种接口可以驱动功耗更大（25-110w）或者处理能力更强大的AGP显卡。这种标准其实是专为高端图形工作站而设计的，完全兼容AGP 4x规范，使得AGP 4x的显卡也可以插在这种插槽中正常使用。AGP Pro在原有AGP插槽的两侧进行延伸，提供额外的电能。它是用来增强，而不是取代现有AGP插槽的功能。
兼容原则：1、370主板上的AGP槽只有2X、4X，4X一般兼容2X显卡
2、478主板上的AGP槽只有4X和8X，478主板上的4X槽一般不兼容2X显卡

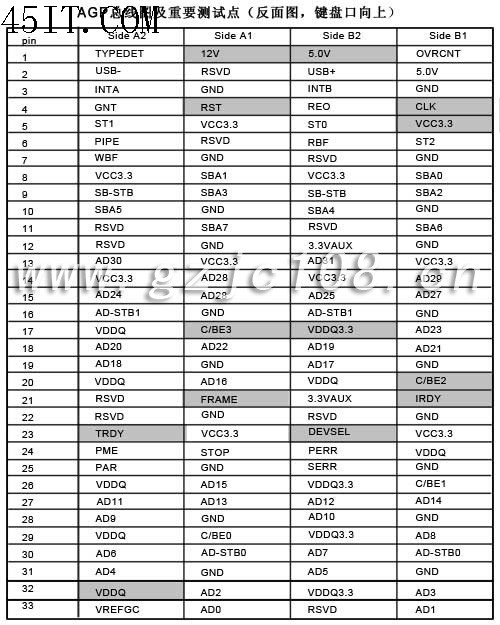

二、AGP槽关键测试点
说明：上图所示为AGP槽的总线及重要测试点，其中8个信号测试点和PCI是一样的。
图中测试点的电压：12V由黄线提供，5.0V由红线提供，3.3V由橙线提供
RST：复位测试点，正常电压3.3V~0V
CLK：时钟测试点，正常电压1.1V~1.6V，66MHZ，P3主板多由北桥提供，P4主板大多由时钟芯片提供
VCC：表示直流电
VDDQ：电压识别脚，不同规格的AGP槽，VDDQ电压也不一样，2X显卡3.3V，4X显卡4.5V，8X显卡0.8V
