主板详细图及测试点

所属分类：硬件教程 / 主板阅读数： 2040

收藏 0赞 0分享

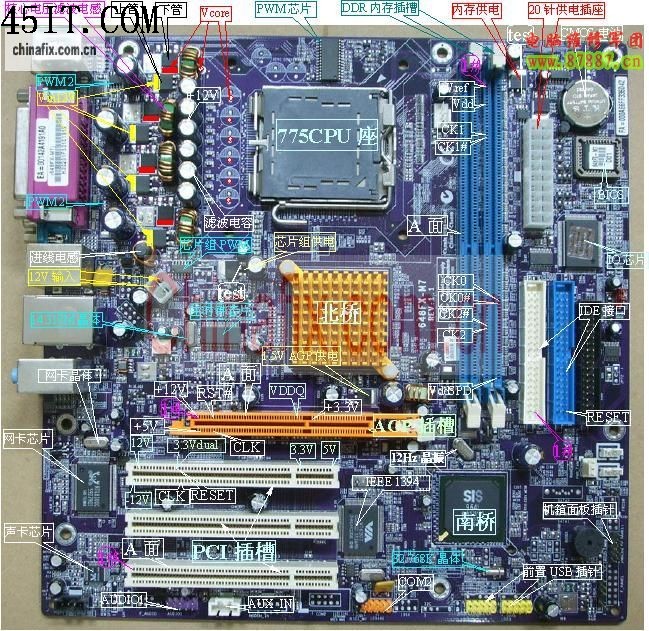

南桥上面斜放的晶振是12.0G01即12MHz的晶振，可以倍频后给USB用的。

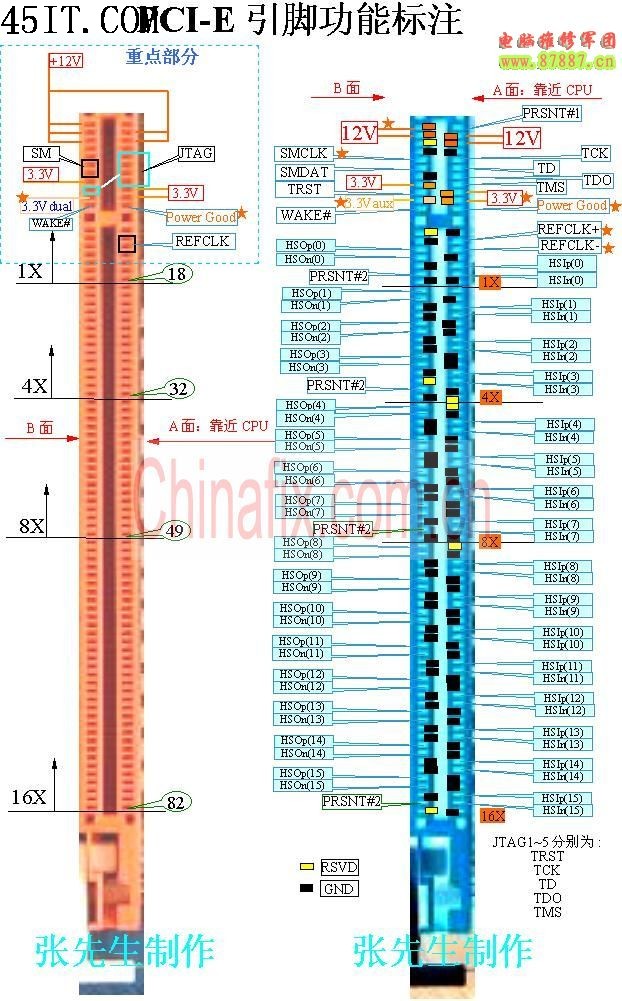

PCI引脚功能标注


#p#

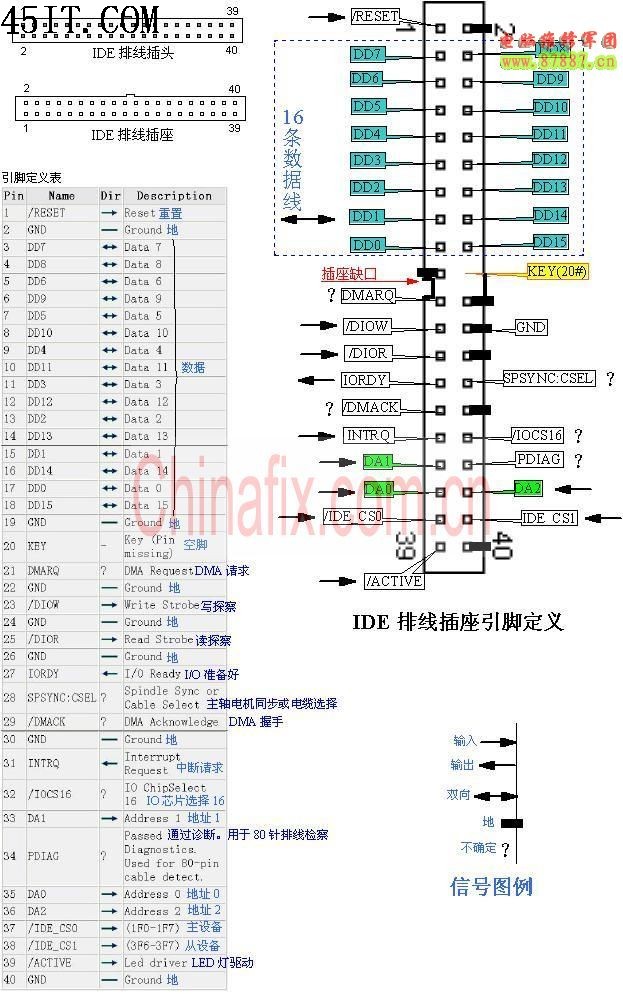

IDE引脚定义

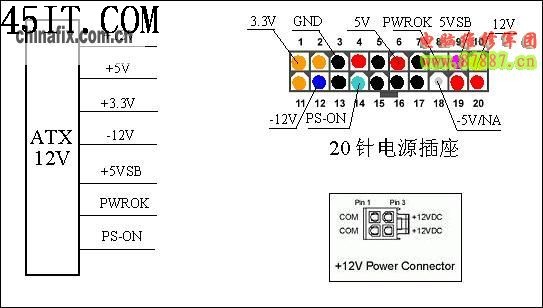

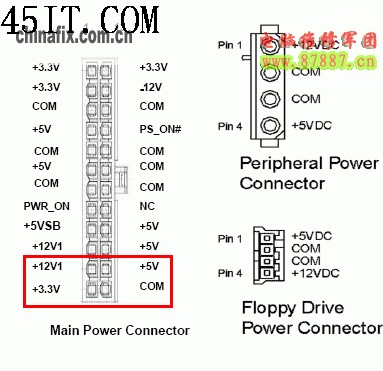

ATX电源测试点


24针插头


SATA电源测试点


#p#

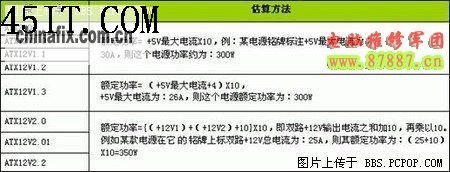

电源功率

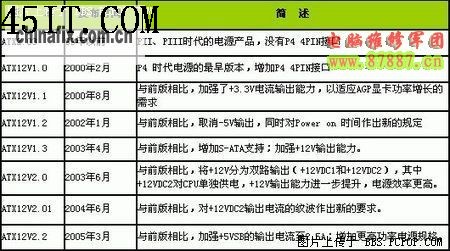

电源标准

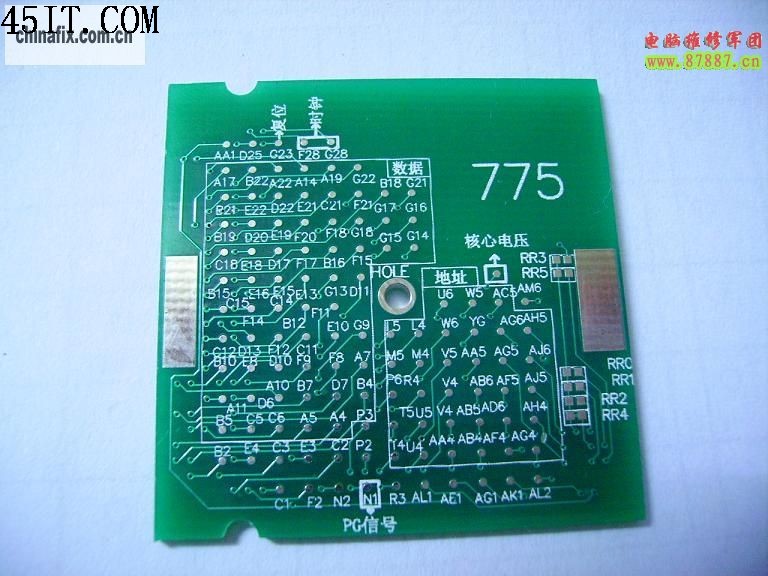

775假负载

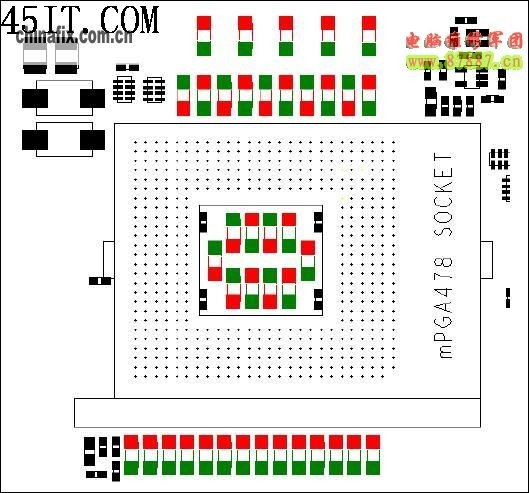

mPGA CPU 滤波电容分布图（红色为核心电压端，绿色接地）

mpga cpu滤波电容分布图（红色为核心电压端，绿接地）.jpg

#p#

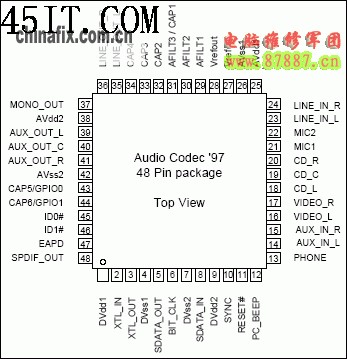

AC'97声卡

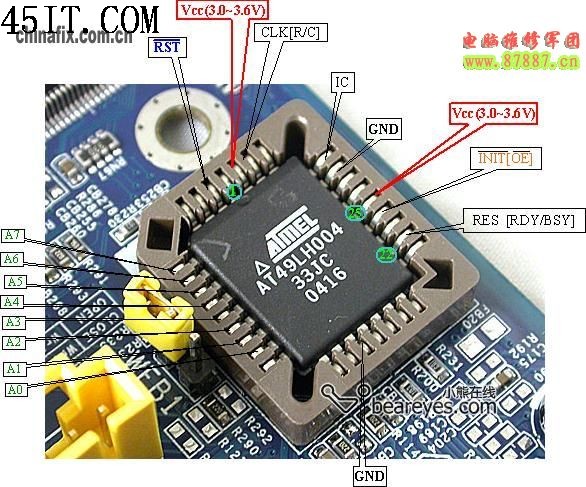

BIOS引脚


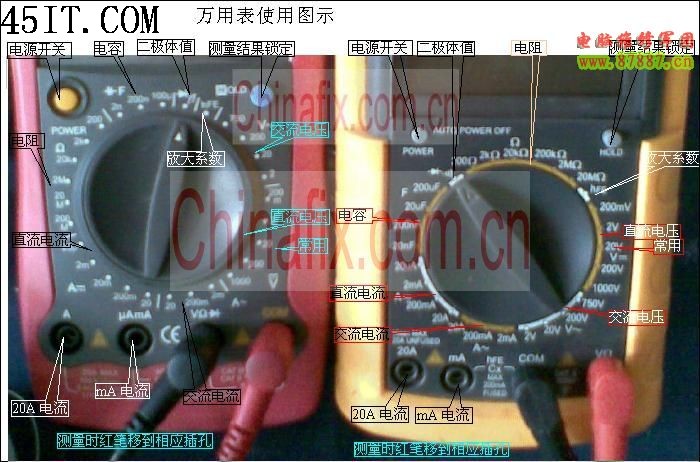

万用表使用

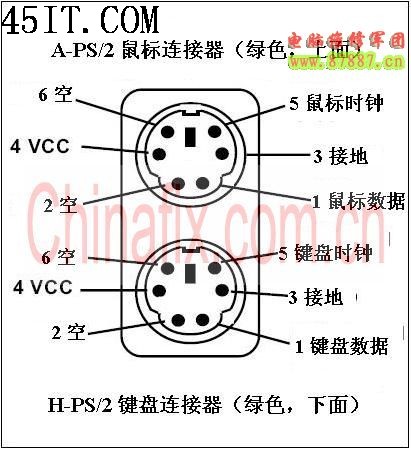

a-ps鼠标连接器
