在这里以ASUS的915主板来描述一下 INTEL主板的上电及工作时序：
1、当ATX Power送出±12V, +3.3V, ±5V数组Main Power电压后,其它工作电压如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual也将随后全部送出.
2、当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD信号[High]给CPU;ICS;VRM;
CPU用VTT_PWRGD信号确认VTT_CPU稳定在Spec之内,OK后CPU会发出VID[0:5].
VRM收到VTT_PWRGD后会根据VID组合送出Vcore.
3、在VCORE正常发出后,Processor Voltage Regulator即送出VRMPWRGD信号给南桥ICH6,以通知南桥此时 VCORE已经正常发出.
在VTT_PWRGD正常发出后, 此信号还通知给Clock Generator(ICS);以通知Clock Generator在可以正常发出所有Clock.
4、当提供给的南桥工作电压及Clock都OK后,由南桥发出PLTRST#及PCIRST#给各个Device.
The ICH6 drives PLTRST# inactive a minimum of 1 ms after both PWROK and VRMPWRGD are driven high.
翻译： ICH6驱动PLTRST# 为无效的至少1毫秒， 在PWROK和VRMPWRGD 被置为高电平以后。
这里我的理解为 在PWROK和VRMPWGRD 发出后，至少1MS，ICH6才会发出PLTRST# 给北桥和SIO复位。
PLTRST# 与PCIRST#区别如下:
PLTRST# : Platform （翻译：平台 指的是北桥+CPU） Reset PCIRST#: PCI Reset
PLTRST# connected to all component that previously need PCIRST#,except PCI slots and devices. PCIRST# is connected to PCI Devices and slots without resetting system.
PLTRST# is higher than PCIRST#.
在北桥NB接收到南桥送出的PLTRST#大约1ms后,北桥送出CPURST#给CPU,以通知CPU可以开始执行第一个指令动作.(不过要北桥送出CPURST#的前提是在北桥的各个工作电压&Clock都OK的情况下);

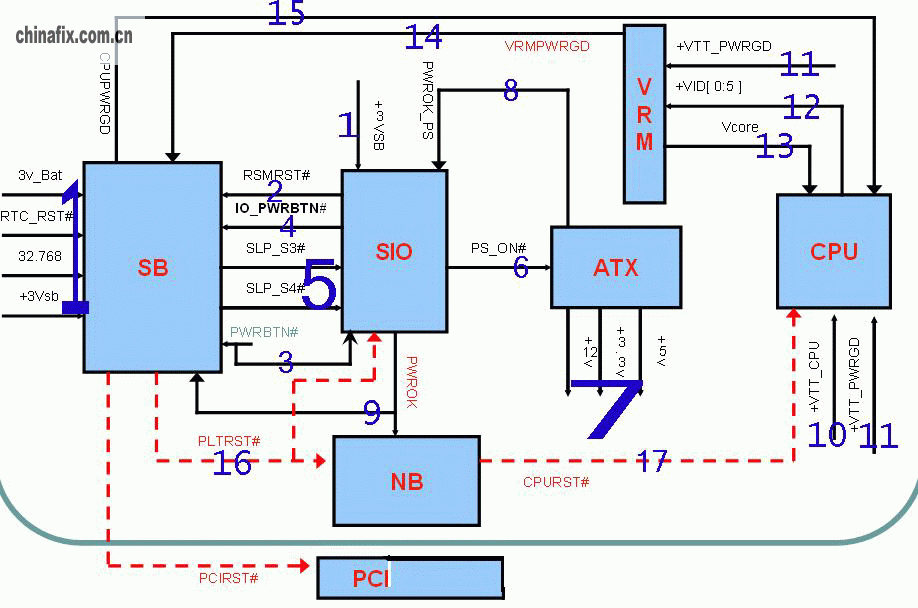

下面是一个时序图，按照顺序，对应上述文字。对里面的英文描述不明白的，请在后面跟帖。
注：本时序不能涵盖所有INTEL板，可以作为参考，此时序基本相同，只是产生的方式不同，如MSI里面，很多信号是由MS的专用芯片发出。如MS-5，嘿嘿，这个就要问老杨了。。 还要感谢ASUS老莫提供参考资料。 希望大家静下心来，好好阅读，你会发现，会有很多收获！
