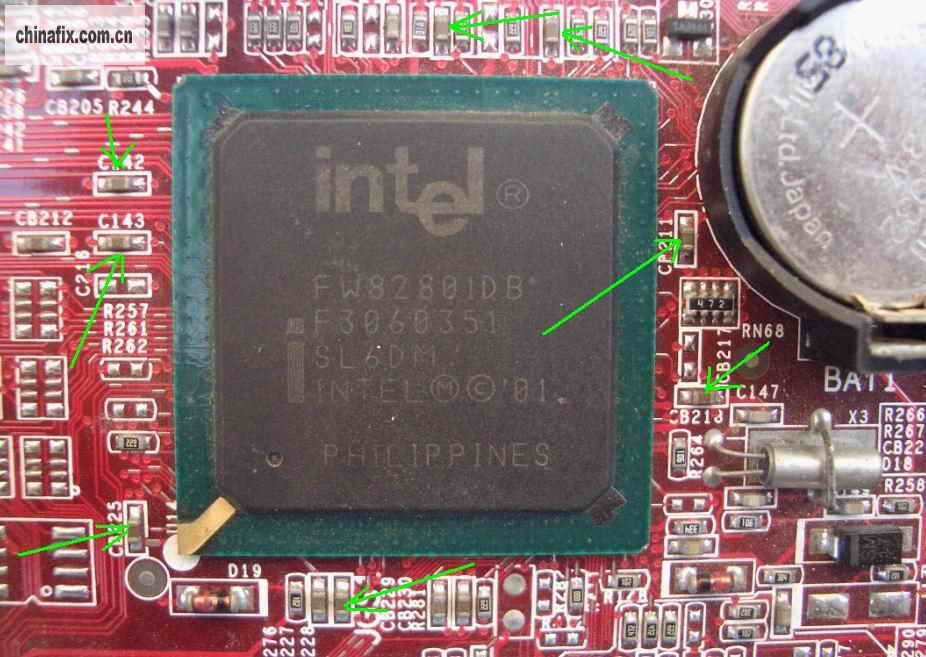

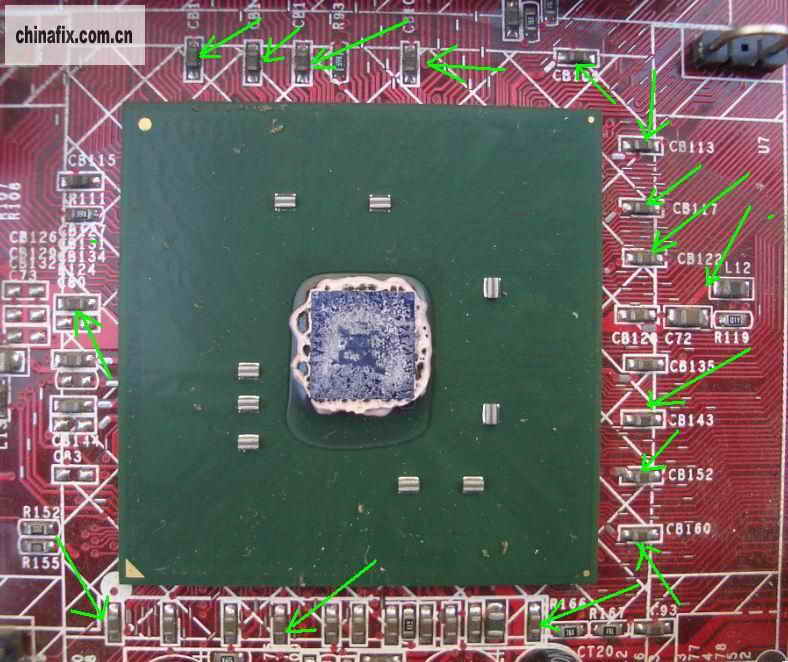

很多刚开始搞的朋友都说找不到南北桥的供电点,现以MS-6580实物为例子,以上两图分别为NB、SB，他们的供电点可以通过在桥旁边的小电容来测量，小电容一般一端接地，另一端就是供电端。如北桥的CB115 、C80、CB107、CB109、CB110这些小电容的一端都跟CPU的VCORE相连，CB129是5V，L12和C72是跟内存供电相连的2.5V，南桥的供电测试点也多是在电容脚上.至于怎么会知道这些,其实没什么好方法,多量实物,想办法多搞些电路图看一下,如果能找到跟手上板子相同的电路图,一定一定一定对照图把板上每个元件的作用搞清楚!!!!!!!其它不同型号的板要举一反三,熟能生巧了,到时你想不成高手都难.看完这些东西心情激动吧,哈哈!
