笔者懂一些浅显的计算机知识，经过分析和测量，我发现原来是主板上的Q2（Q2是个三极管）短路了，所以引起的开机电路故障。为什么Q2短路会使计算机无法关机呢？下面，我结合这款主板的电路图（如图），向大家介绍一下。

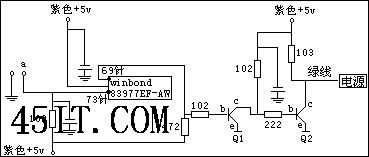

如图，开机前由紫色线向主板的各个芯片提供了多组+5V电压，a点下面的两根插针是Power-On，在开机前a点有3.3V电压，图中中心标记有Winbond的芯片是华邦的I/O芯片，标记为102、103、222、472的小长方行都是电阻，Q1和Q2是主板上的两个三极管。在开机前Q1一直导通，因为Vbe≥0.7V，Vce=0.3，Q2的b极电压由于Q1的导通，被拉低，使Q2的Vbe<0.7V，Vce=VccQ2，Q2处于截止状态。紫色线的+5V供电经过标记为103的电阻到绿线，由于是高电平所以无法导通电源，此时计算机处于关机状态。当触发Power On的时候，a点由紫色+5V提供的+3.3V被拉到地，产生一个低电平，触发I/O的73针，I/O工作，从69针输出一个低电平，通过标记102的电阻到Q1的b极，Q1截止，Q2得以导通，绿线电压被拉到地，变为低电平进入电源，电源工作。以上是正常的开机步骤。而如果电路图中的Q2发生了短路，当用户将主机电源与市电相连的时候，绿线的电压（紫色5V提供）就会被直接拉到地，产生低电平，电源开始工作，但也是因为Q2的短路，促使绿线一直处于低电平状态，所以无论怎样触动Power On，电源都将持续工作，计算机也无法实现关机了。后来，从二手市场花五元钱买到了一个相同型号的三极管（卖家从旧主板上拆下来的），替换后故障排除，工作 狂可以休息了。：）
注：三极管的作用是放大、调制、振荡，一般用来作开关用。三极管是电流控制型元件，用字母“Q”表示，一般主板上用的三极管大多是硅管，而硅管又分为NPN型和PNP型，图中Q1、Q2采用的就是NPN型二极管，NPN型二极管的导通状态是Vbe≥0．7V，Vce＝0．3V；NPN型二极管的截止状态是Vbe＜0．7V，Vce＝Vcc。
