硬盘盒也能带来灾难？修复主板烧毁的USB线路

　　随着互联网的广泛应用，各类数码消费电子产品不断普及，移动概念在个人娱乐休闲等各个领域不断发展，个人资料的存储需求，尤其是对移动存储的需求增长的速度变得越来越快。“体积最小化，容量最大化”可以说暗示着整个移动存储设备的发展趋势：便于携带，超大空间。相对于U盘来说，2.5寸的移动硬盘盒具有体积小、容量大、易于携带等的优点，在广大电脑爱好者手中具有一定的拥有量。在2.5寸移动硬盘容量越来越大的今天，其耗电也很可观，硬盘盒所依赖的USB口直接供电仅有500mA的电流，越来越显得力不从心了。

　　笔者近日遇到了2.5寸移动硬盘盒插在主板的板载USB口上，马上冒烟的故障，主板没有损坏，只荱SB接口旁边供电的铜箔烧断了，庆幸之余，将修复过程写出来，与大家交流。

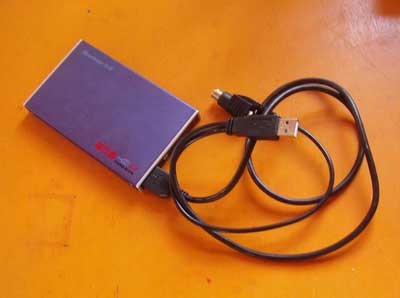

　　事情是这样的，朋友有一个2.5寸的纽曼移动硬盘盒(图一)，里面配备了40G的笔记本硬盘，有一天，到我的电脑上拷贝一份材料，刚把硬盘盒的USB插头插在板载的USB插座上，电脑马上黑屏，闻到一股刺鼻的焦味，隐隐约约机箱后面冒出一丝青烟，，心想，这下完了！可眨眼之间，电脑又重新启动了，其它没有什么变化，只是再插硬盘盒的时候，一点反应都没有了。怕是硬盘盒损坏，又把它插到了另外一台电脑上，结果电脑照样重启，不过没有焦味。

图一

　　是小心翼翼的把移动硬盘盒交给朋友，让他回家试试，看到底坏了没有。中午打电话回来说硬盘盒一切正常，没有损坏，这就怪了！没有损坏？那哪来的焦味？哪来的青烟？电脑正常使用，USB接口上的喷墨打印机照常工作，似乎没有损坏的迹象，百思不得其解。

　　直到第二天，使用U盘插在USB接口上，想复制材料的时候，却什么反应也没有，而插到其他电脑上就一切正常。心想不可能啊，USB打印机使用好好的，怎么U盘就不能用了呢？决定拆开机箱看个究竟。

图二

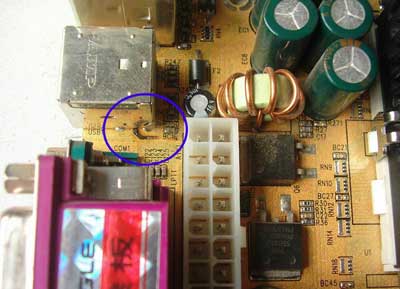

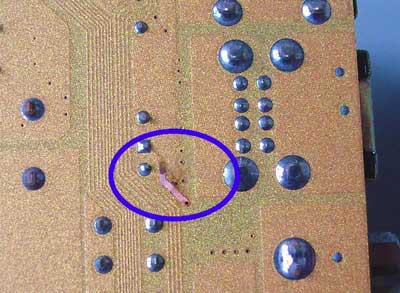

　　赶忙找来螺丝刀，三下五除二，拔掉电源，拧掉所有的固定螺丝，拔下数据线、拿掉内存条、CPU……，取出主板，没有费多大的劲就发现了向板载USB插座供电的铜箔烧断了(图二)！再翻过来看看，反面也有一段铜箔烧断(图三)，与正面的是一根线路，难怪冒烟，有焦味。而打印机能用，U盘不能用的答案也就找到了，打印机只是通过USB接口与系统交换数据，不用USB提供电源，而U盘要想和系统交换数据，还必须从USB接口取电，它才能工作，呵呵，就这么简单，USB接口没有电，U盘是不会工作的！

图三

　　问题找到了，在各种USB设备盛行的今天，没有USB接口怎么行？主板又没有扩展USB插针，就这样让它下岗，还真舍不得。通过故障现象分析后，个人认为，不就是铜箔烧断了吗？细心一点，自己动手完全可以修好。//本文来自脚本之家www.jb51.net
