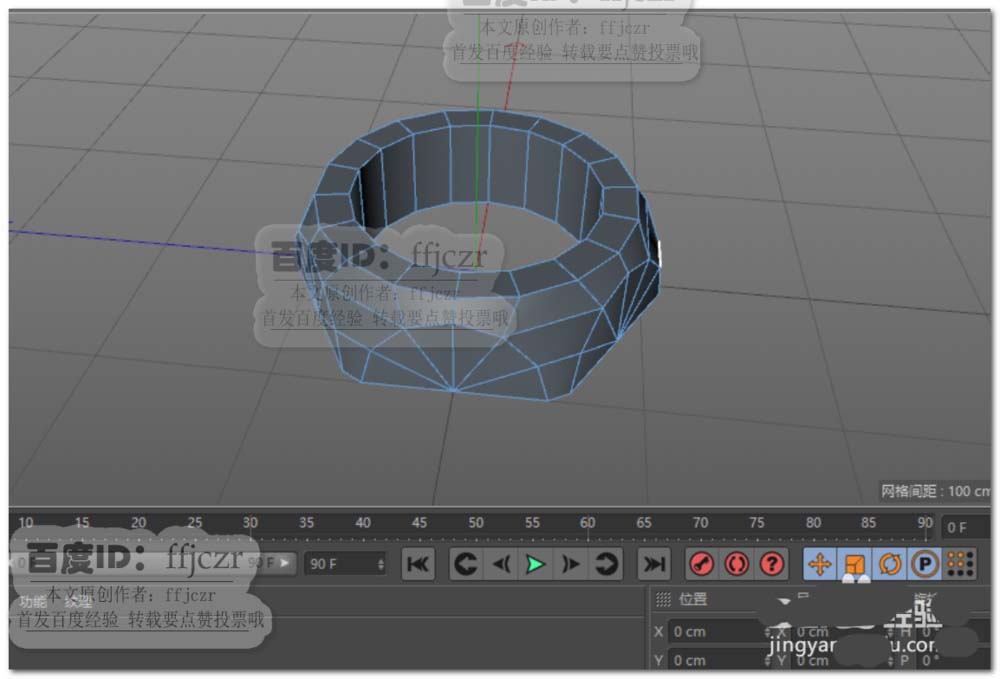

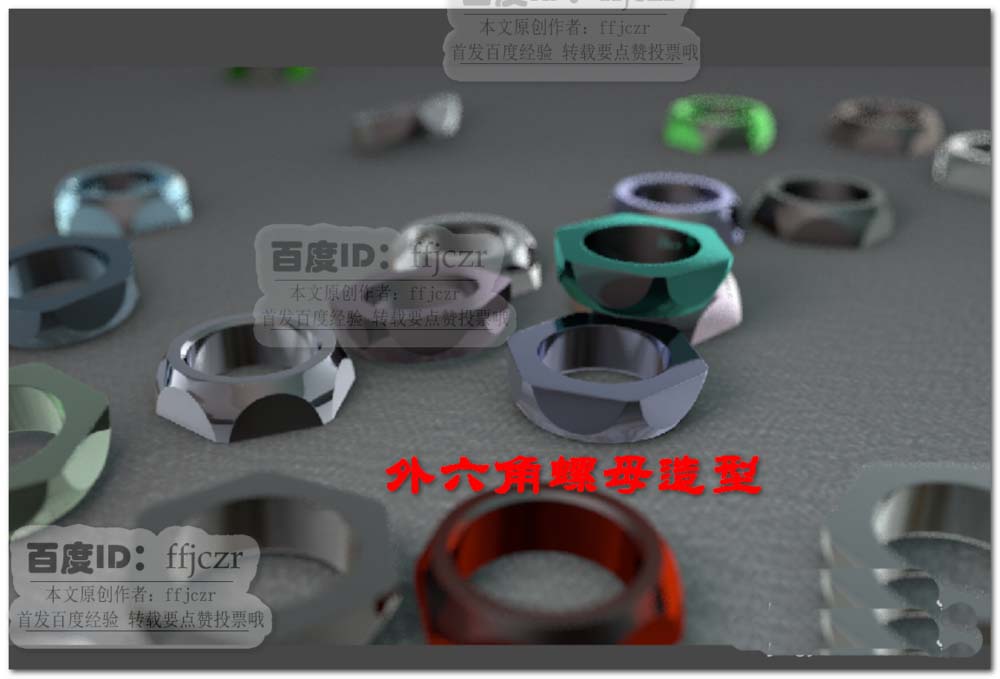

外六角造型，在机械配件中常可以看到。今天我们就来看看使用C4D建模的方法。

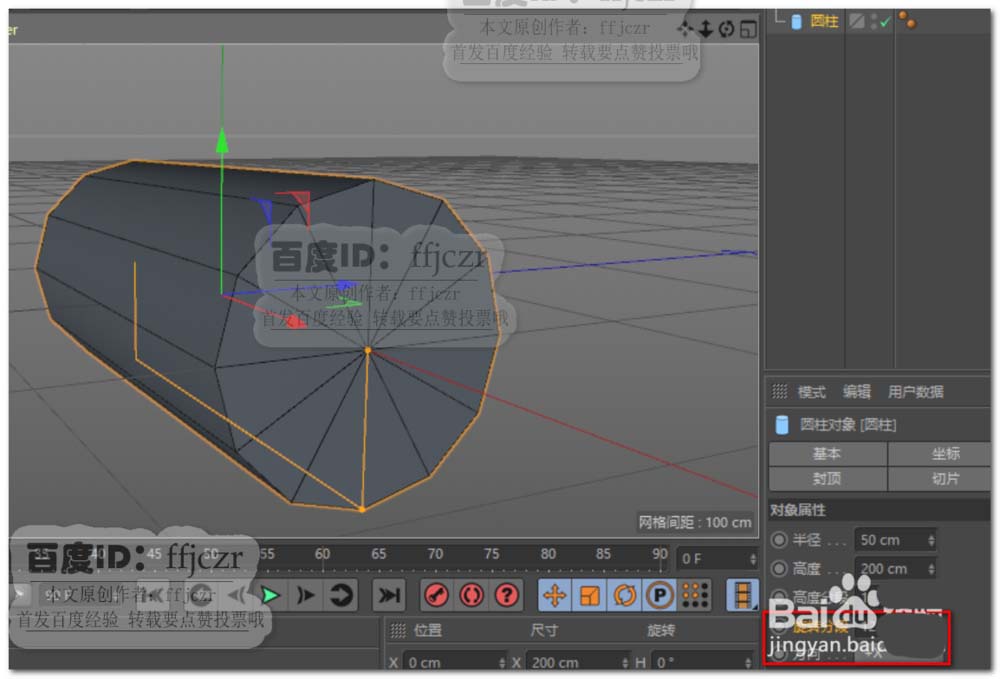

1、创建一个圆柱，方向为+X，旋转分段为12，半径为50。其它的默认。

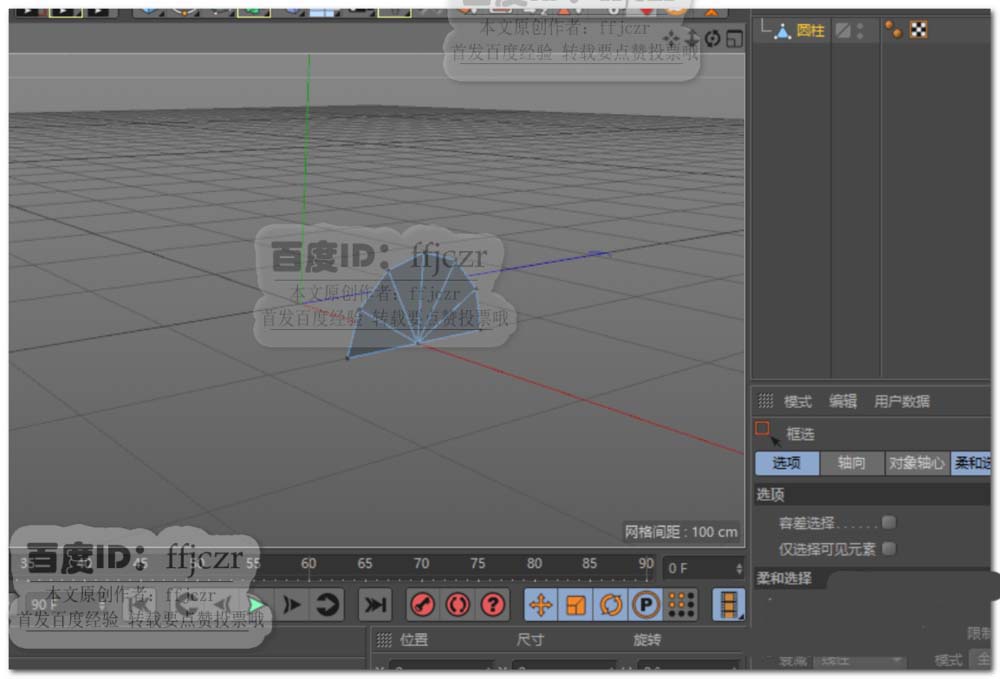

2、将圆柱体转为可编辑对象，保留圆柱体的一端封口，并删除封口的下半部分。

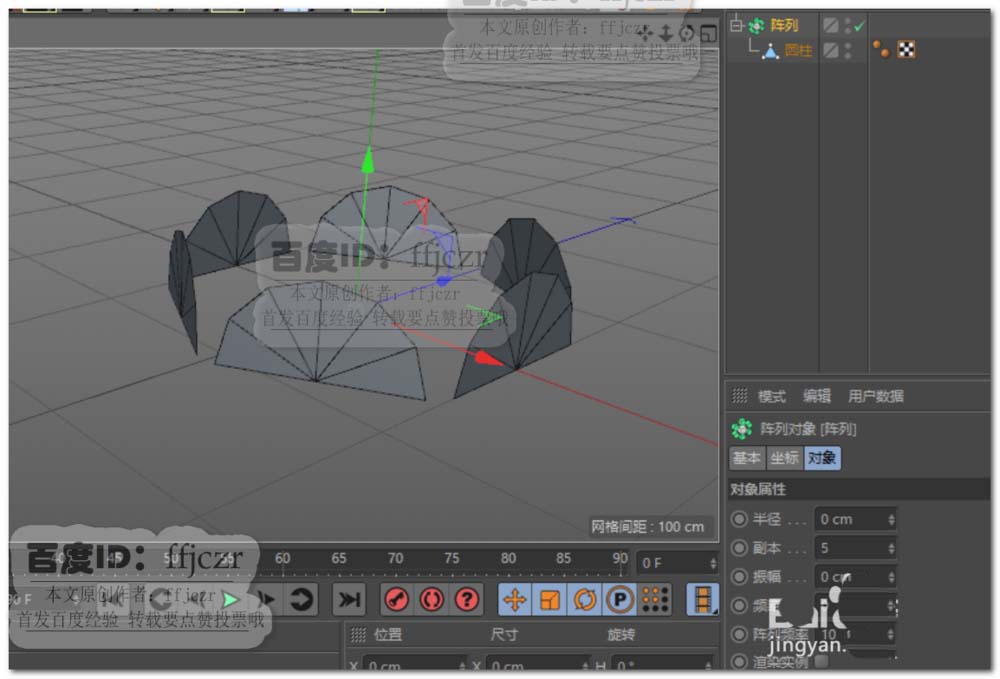

3、将上步得到的半圆面进行阵列，阵列的半径为0，副本为5。

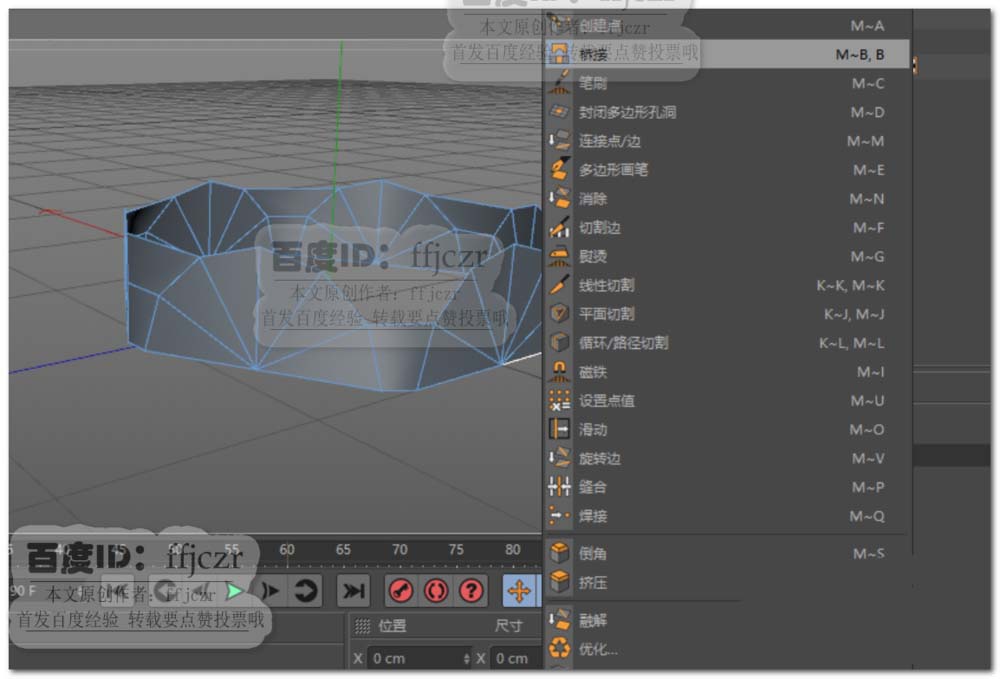

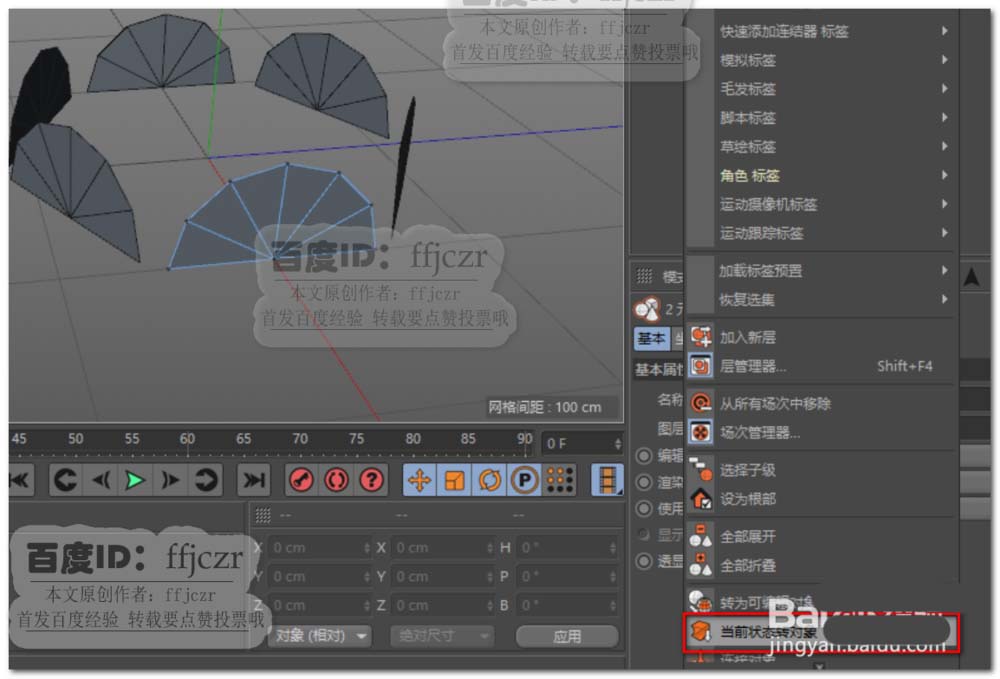

4、选择阵列对象，将当前状态转为对象，原阵列对象隐藏。用桥接工具对相邻的半圆边连接起来，如图2所示。

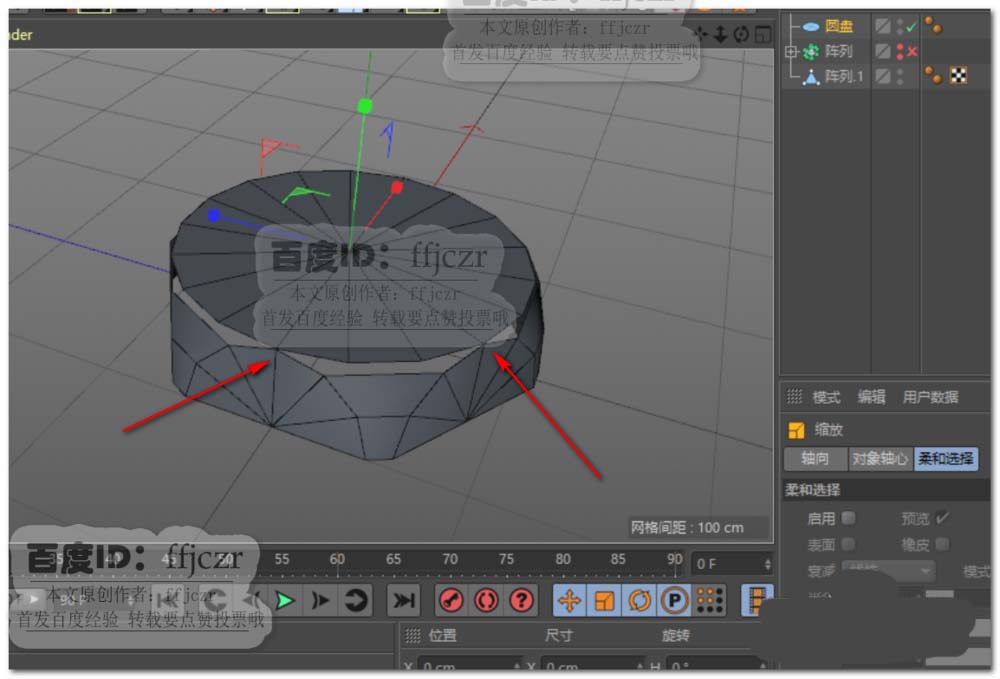

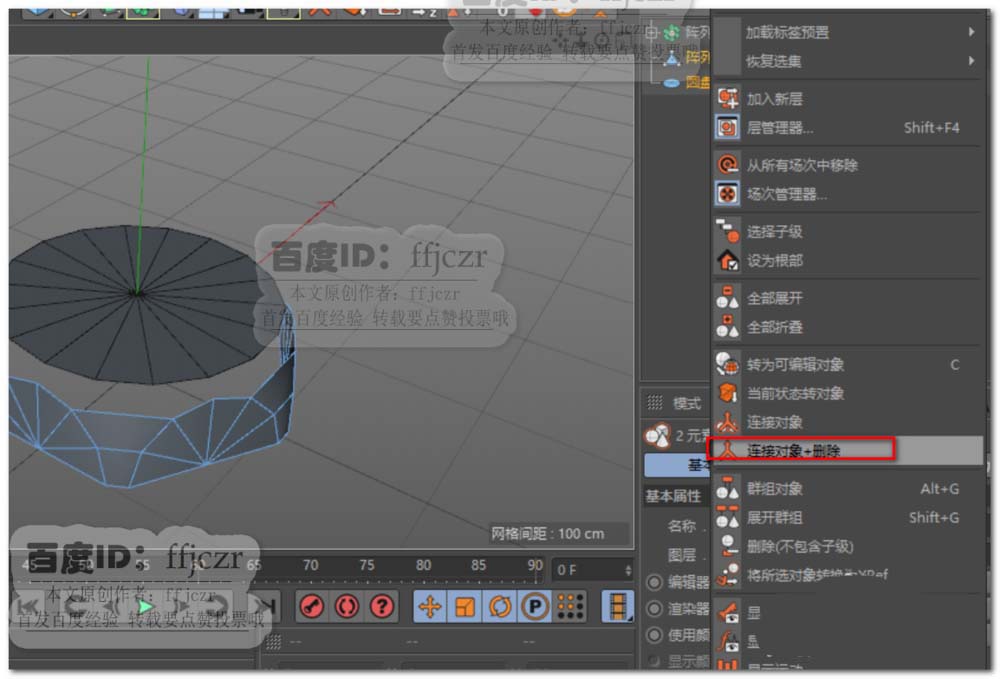

5、创建一个圆盘，旋转分段为18，圆盘分段为1；调整圆盘旋转分段，让其中的六条分段正好与阵列的半圆中线重合，如图所示。将圆盘缩小并向上移动一点距离（这个距离不用太大一点即可，不用具体数据）。选中圆盘与阵列的六个半圆，连接对象+删除。

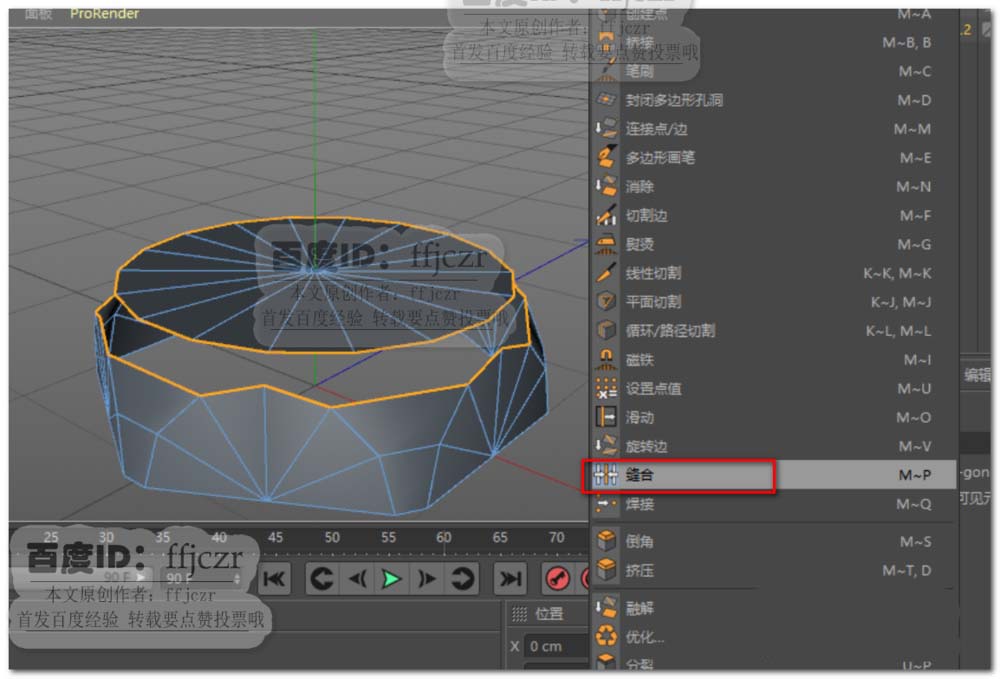

6、选中圆盘的外轮廓边与六边型端面的边，用缝合命令，按住Shift键，鼠标点选要缝合的点拖动到相对应的点放手，即可完成缝合。

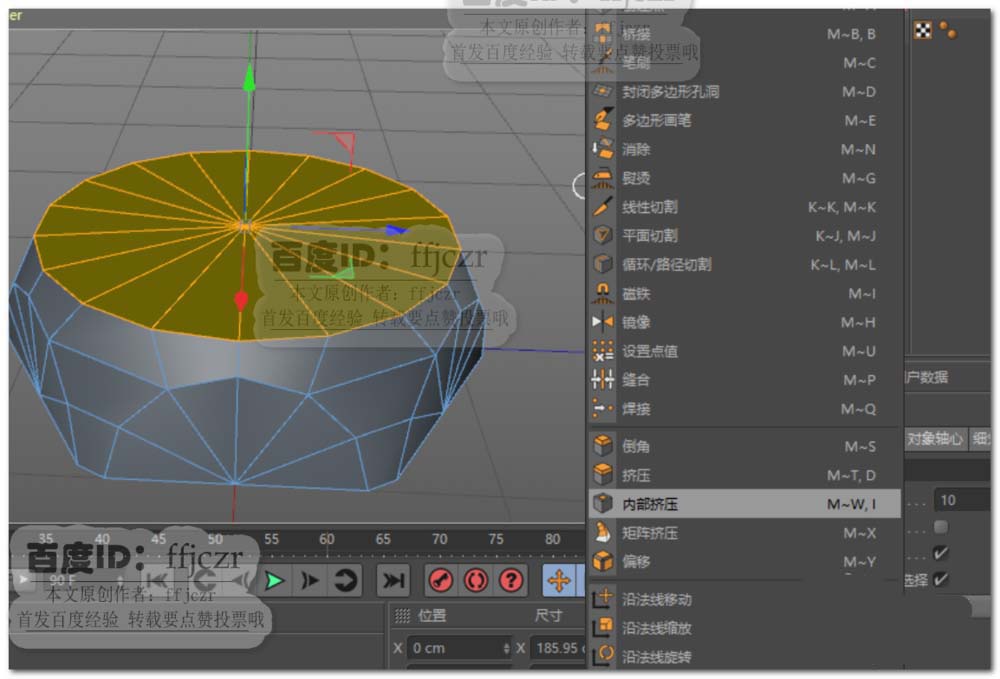

7、选中模型的端面，用内部挤压向仙挤压一段距离，再向下挤压，删除选中的面，即可得到开孔的效果。

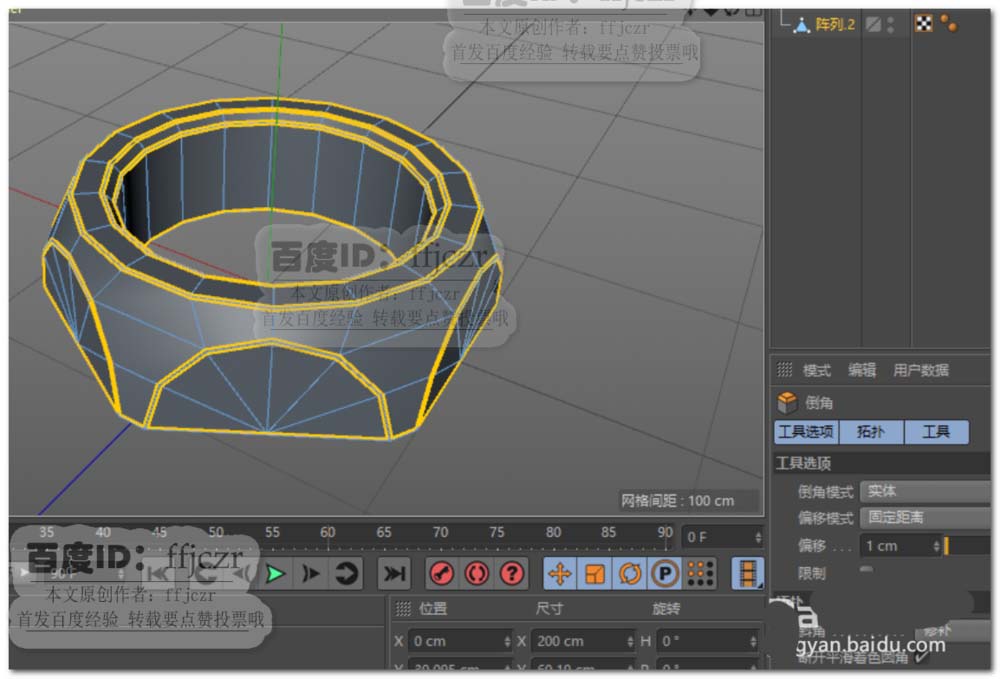

8、边模式中，选中模型要倒角的边（如图所示）进行实体倒角。给模型添加一个细分曲面。即可得到圆滑的硬边模型。
以上就是C4D硬边建模外六角造型的创建方法，希望大家喜欢，请继续关注脚本之家。
