UG10.0工程图想要显示栅格，比如栅格的开、关，又比如栅格的间距，该怎么实现呢？如下图所示，第一幅图是没有栅格工程图，第二幅图是打开栅格之后的工程图，下面我们就来看看ug显示栅格的教程。

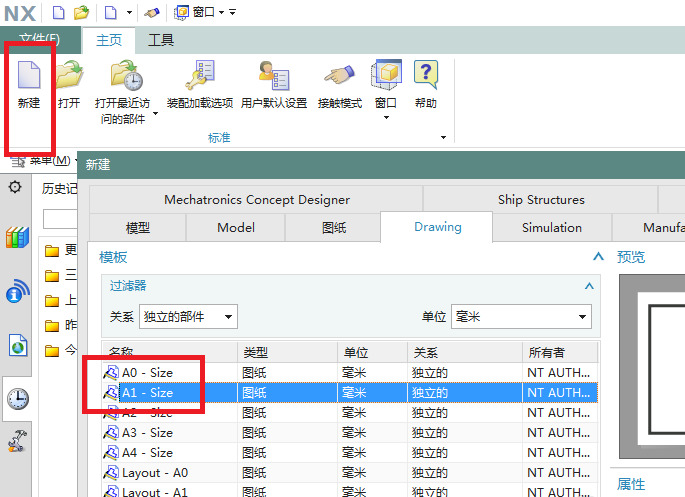

1、如下图所示，首先打开UG10.0软件，然后新家一个空白的工程图作为演示所用。

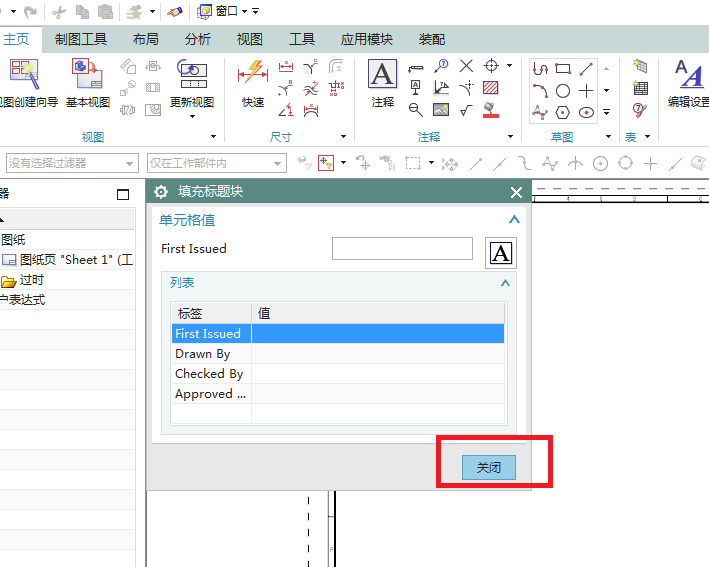

2、如下图所示，通过这种方式进入工程图，往往都会有下图中的“填充标题块”对话框出现，我们只要关闭即可。

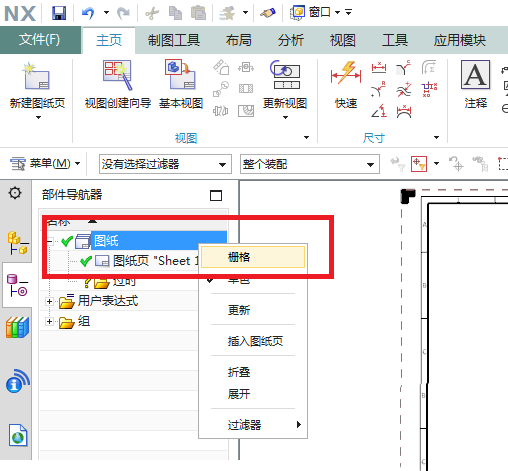

3、如下图所示，在部件导航器中选中图纸，然后单击鼠标右键，在弹出的下拉菜单中的第一项就是“栅格”，我们点击它，就能看到“栅格”，当然了，这种直接打开的栅格是软件默认的间距和类型。

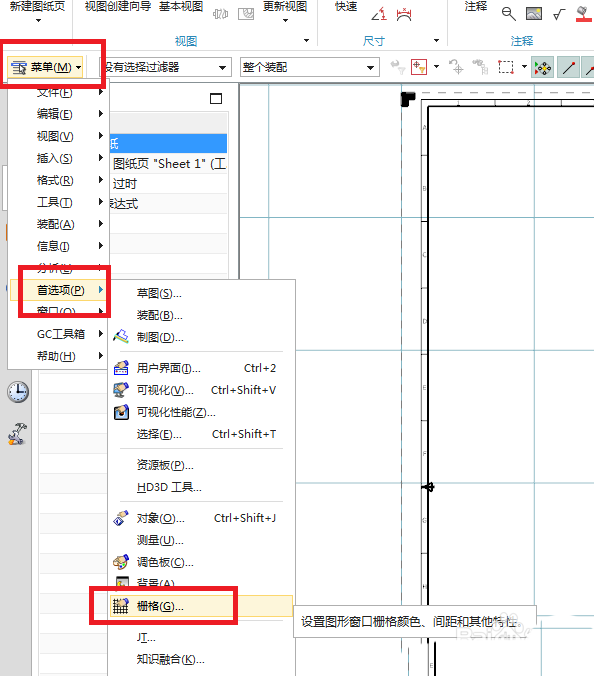

4、如下图所示，我们上一步点击栅格之后，可以看到工程图中有了栅格。然后我们执行【菜单——首选项——栅格】，激活栅格命令。

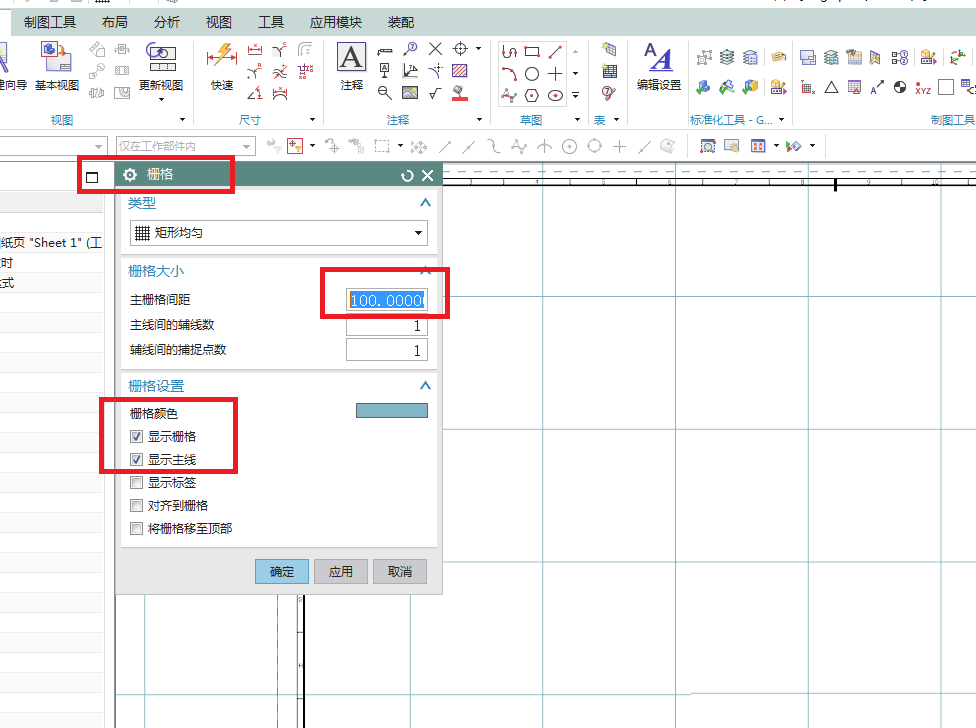

5、如下图所示，软件弹出一个栅格对话框，这和三维建模中的“栅格”对话框相同，然后可以看到间距默认是100，栅格设置中勾选了“显示栅格”和“显示主线”。（说明一下，这里如果没有勾选‘显示主线’那么在部件导航器中就不能直接打开栅格，这点和三维中不同）

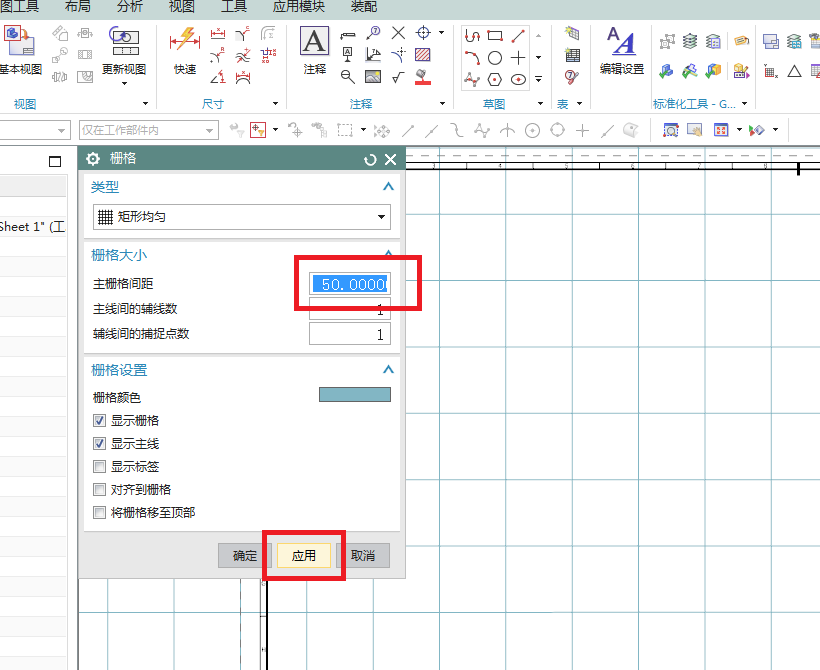

6、如下图所示，我们将间距改成50，然后点击应用，看看有什么效果。最后栅格变密了。

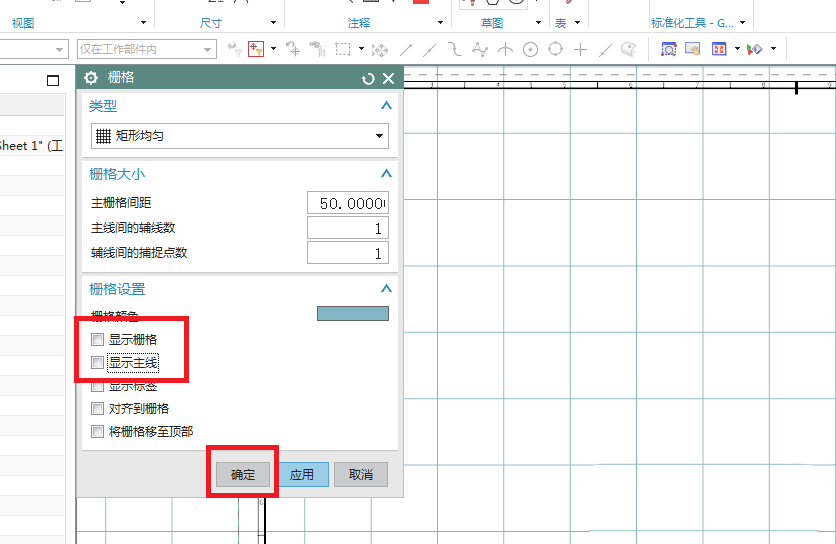

7、如下图所示，我们在曲线勾选“显示栅格”和“显示主线”，再点击确定，。看看有什么效果。最后栅格消失了。
以上就是UG打开栅格的教程，希望大家喜欢，请继续关注脚本之家。
