Solidworks工程图的尺寸标注是可以修改的，该怎么修改大小呢？下面我们就来看看详细的教程。

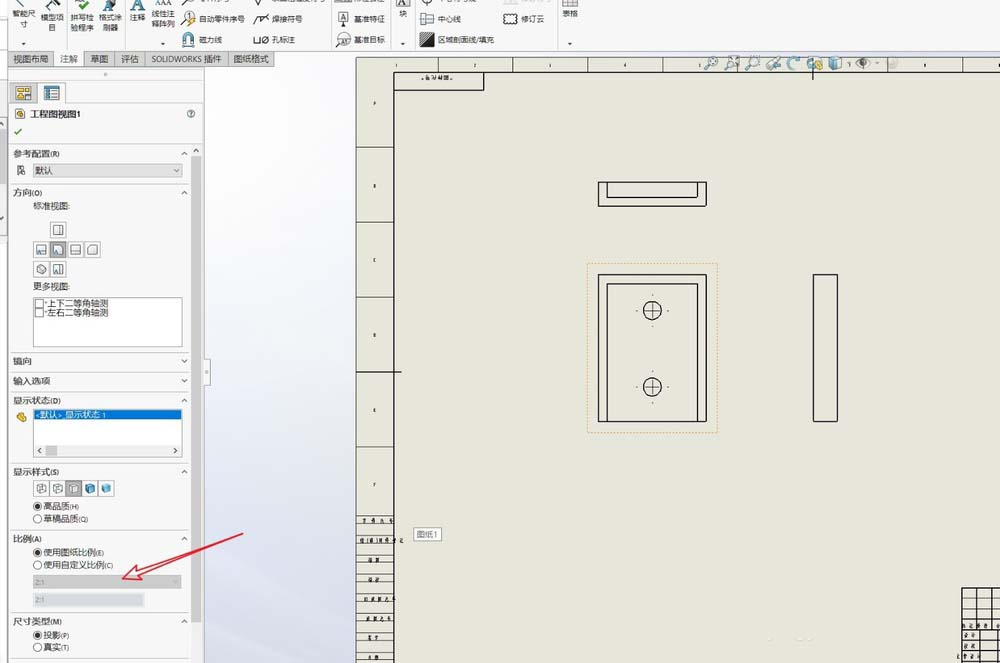

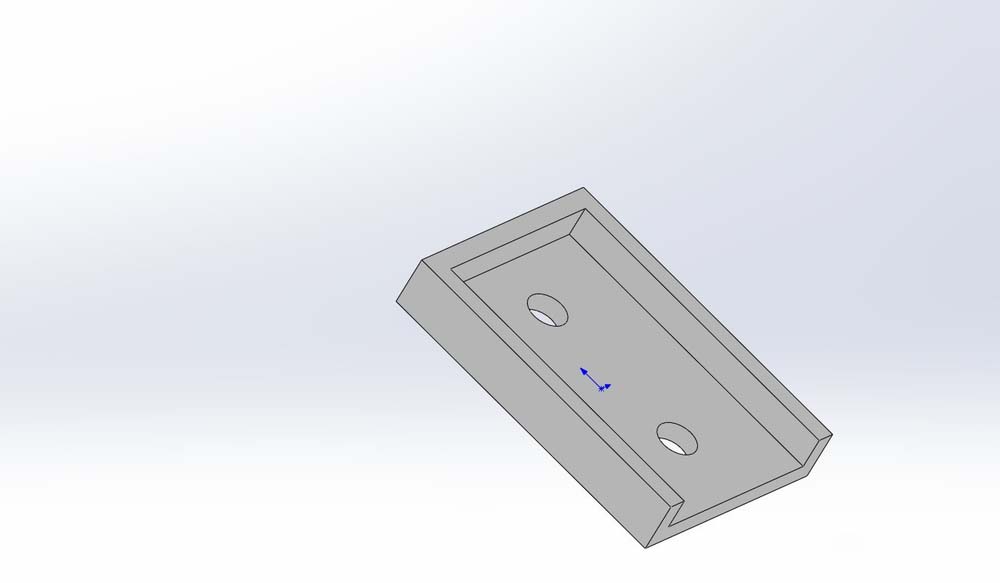

1、先打开一个3D图，并转成工程图。如图，转成的工程图比例为2：1，也就是说，图纸实际比例是放大2倍的

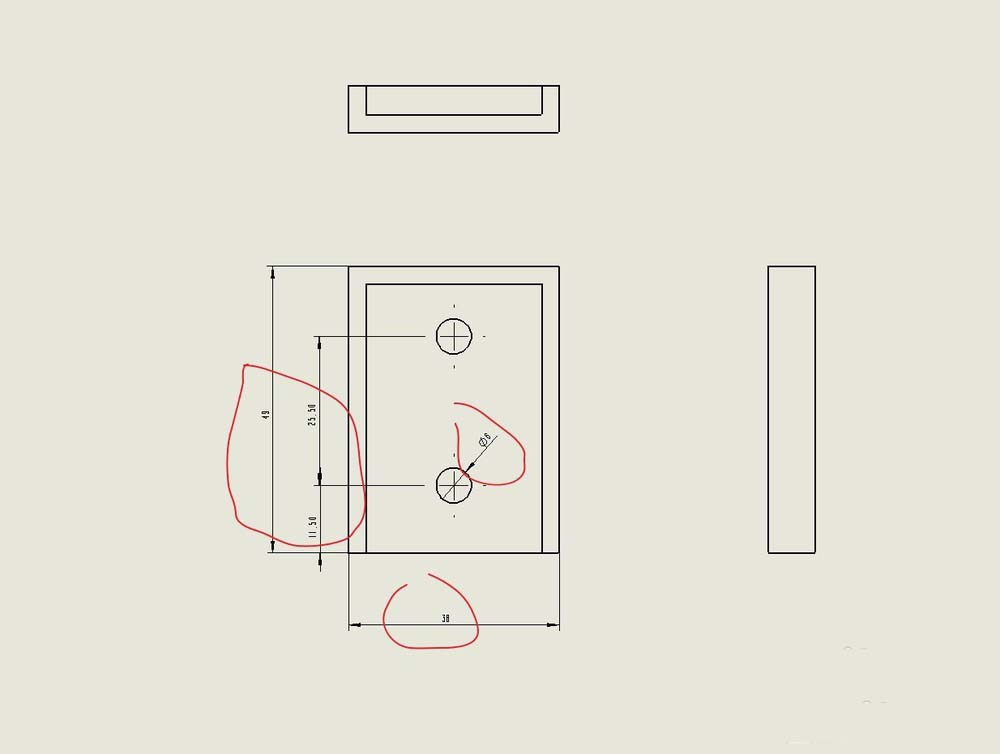

2、然后标注尺寸，可以看到显示的默认标注字体很小，正常大小的图纸都看不清楚，这种标注是不能用的。

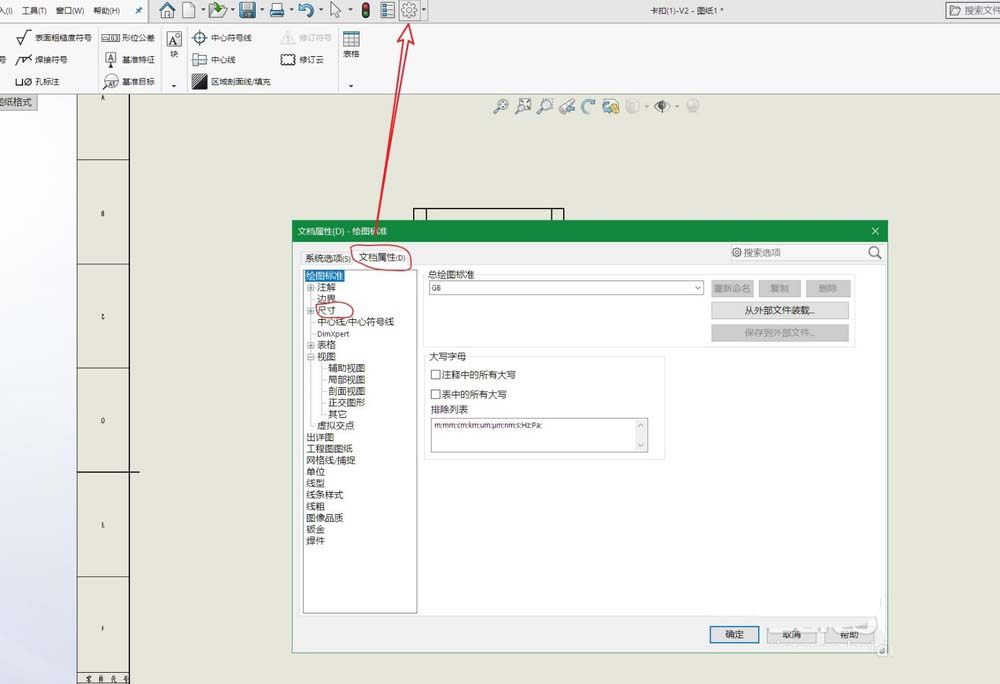

3、把选项打开，在Solidworks顶部的菜单栏中部位置，如图。

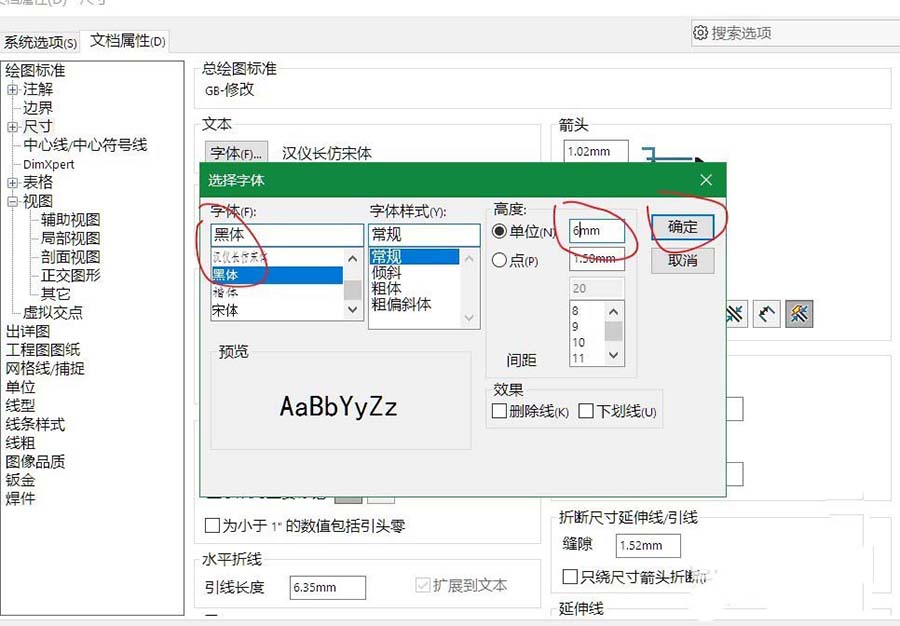

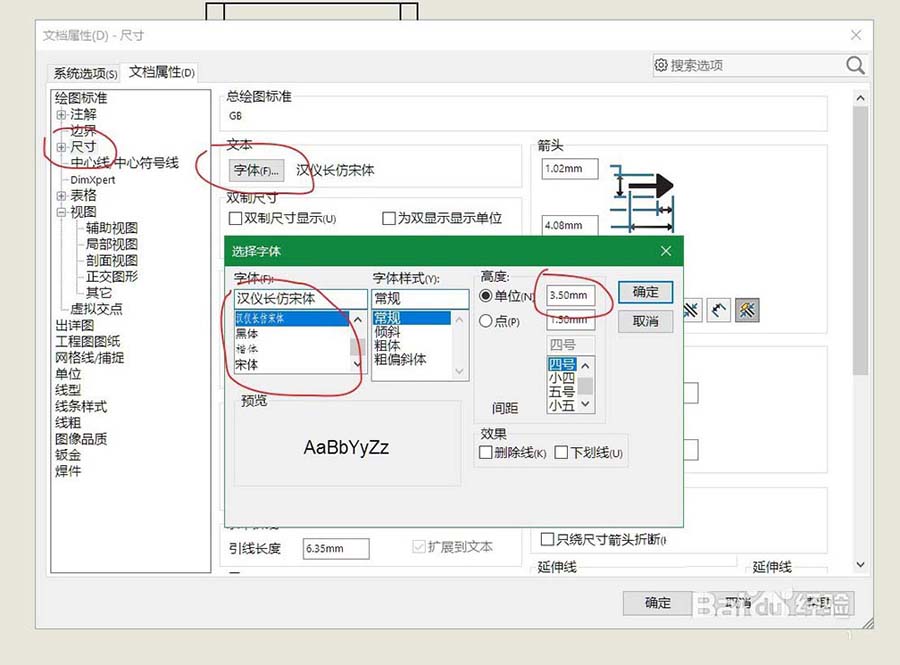

4、点开文档属性，再选择尺寸，这时可以看到界面出现“文本”字体选项，点开。把字体改成喜欢的字体，把文字高度改大。改好后，点击确定，再点击确定。

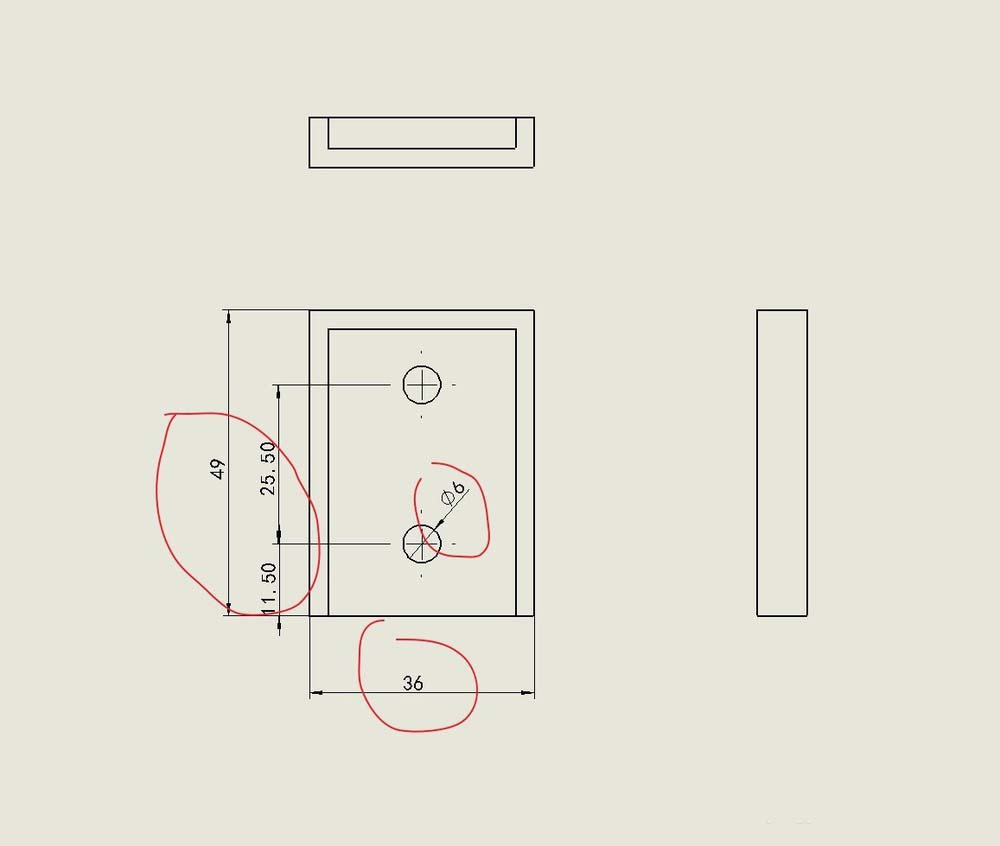

5、这时之前标注的尺寸就变的很醒目了，如图。

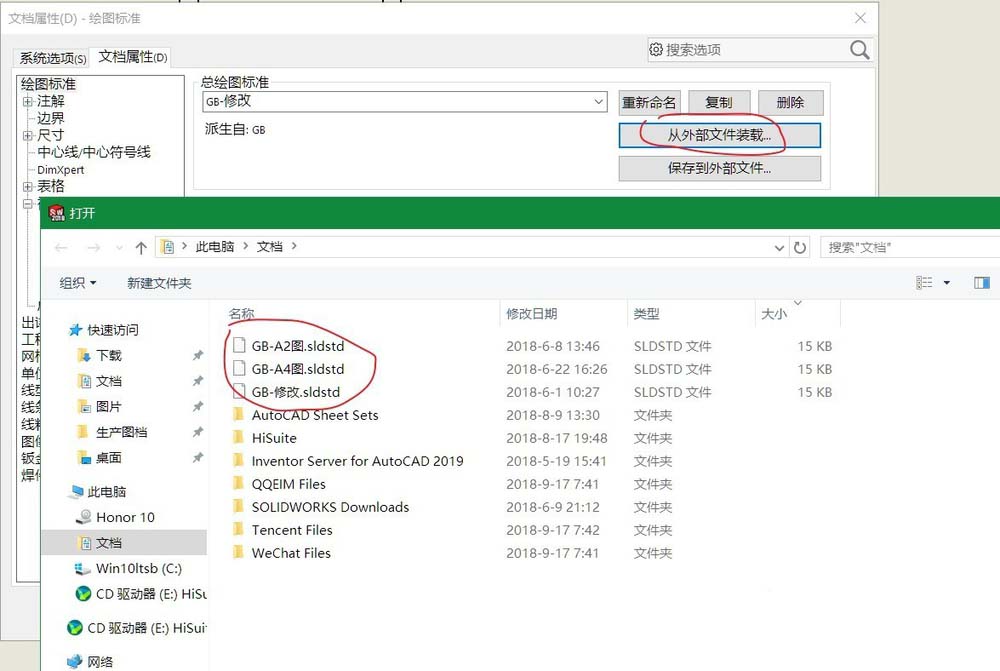

6、每次出工程图都要改时，会很繁琐，可以把改好的尺寸字体，注解样式，视图样式。“保存到外部文件”，在选项 - 文档属性 - 绘图标准，如图。这样要用时就可以“从外部文件装载”而不用一个个去修改了。
以上就是Solidworks工程图修改标注尺寸大小的教程，希望大家喜欢，请继续关注脚本之家。
