SolidWorks建模临建很简单，该怎么创建三角形的加强筋呢？下面我们就来看看SolidWorks创建三角加强筋的方式，请看下文详细介绍。

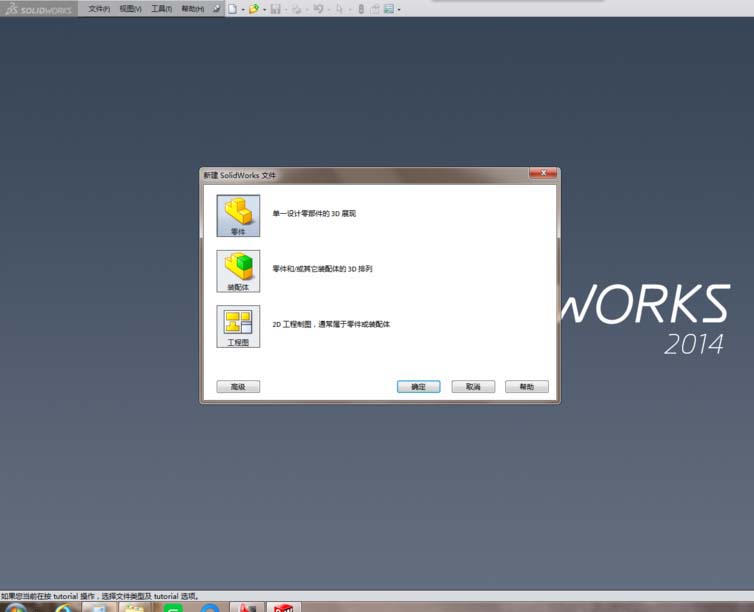

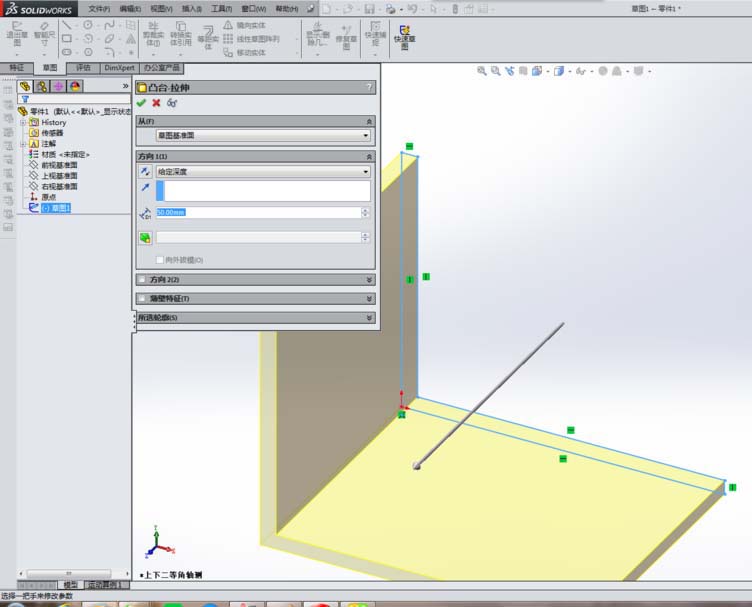

1、打开SolidWorks软件，新建一个零件文件，并用“拉伸凸台/基体”命令造一个90°的实体，作为演示所用，实体形状如下第二幅图所示。

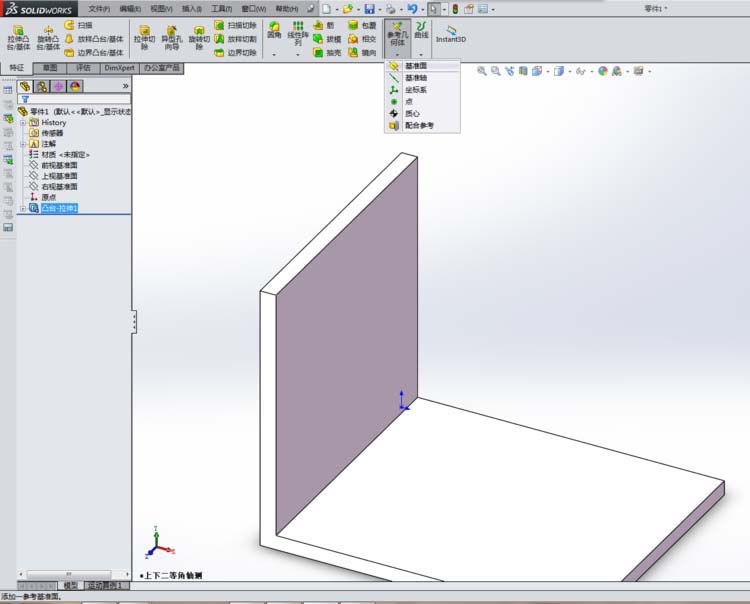

2、找到“基准面”图标，激活它，创建一个新的基准面。

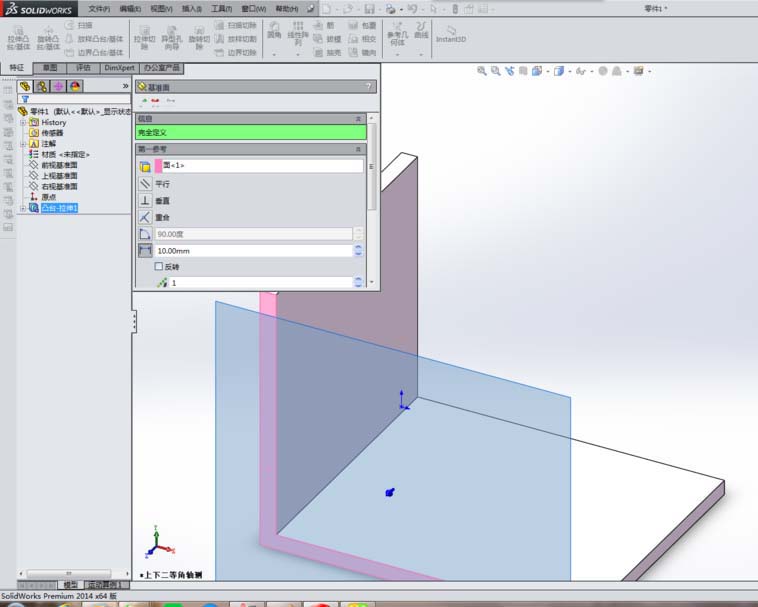

3、如下图所示，选择红色的表面

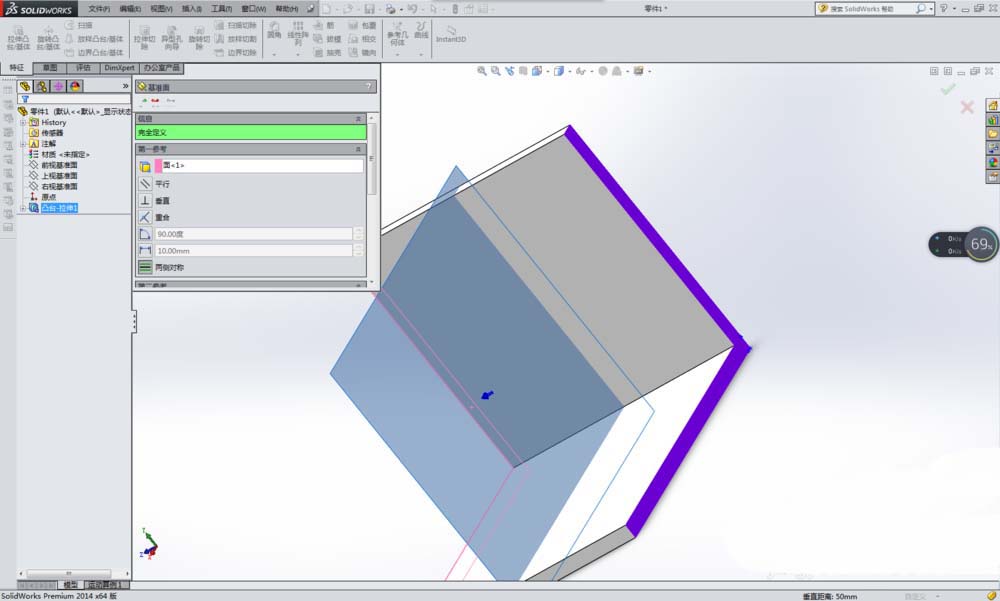

4、如下图所示，选择第二个表面，紫色的表面
5、点√，一个新的基准面就创建完毕了。如下图所示。解释一下，下图中的是基准面2，那是因为笔者操作太快，创建基准面1的时候忘了截图，所以重新来过一遍，就成了基准面2了。

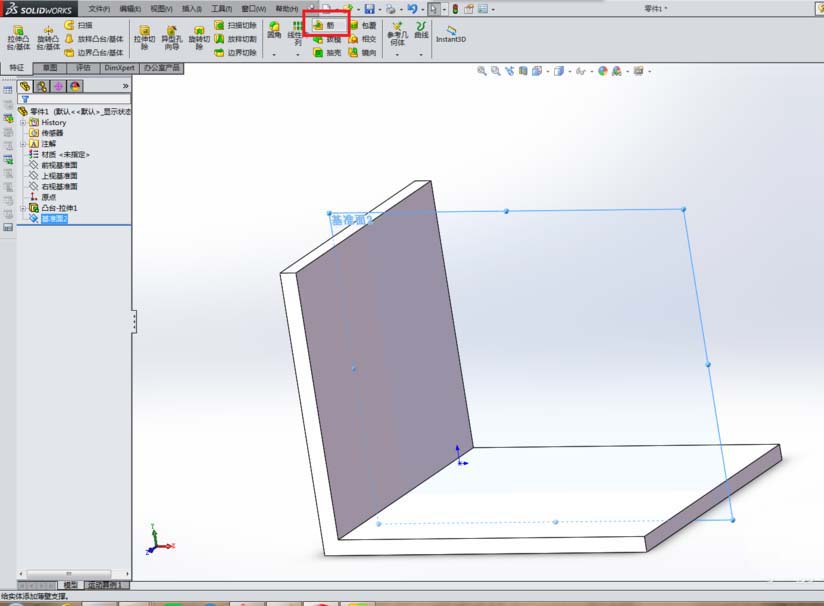

6、在工具栏中找到“筋”命令，点击它

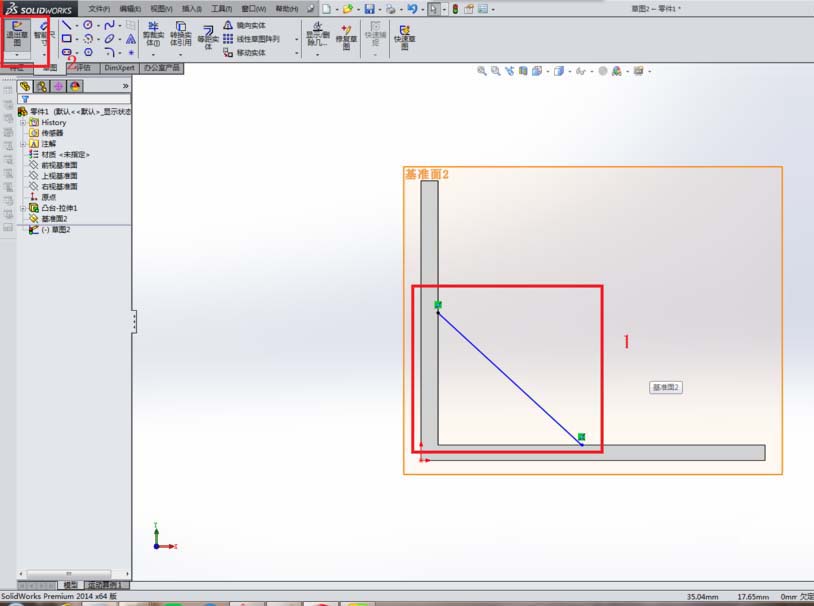

7、然后以基准面2为草图平面，画一条直线，如下图所示，然后点击退出草图。
注意：这里的直线必须是开放的，一定不能封闭。
8、然后就回到了“筋”对话框，然后如下图所示，设置参数。
1）拉伸方式：笔者选择了对称拉伸
2）距离：10
3）拉伸方向：笔者选择的是平行于草图
完成以上参数设置，就可以点击√，完成筋的创建了。
注意：有时候需要调整视图方向，否则看不到立体效果。

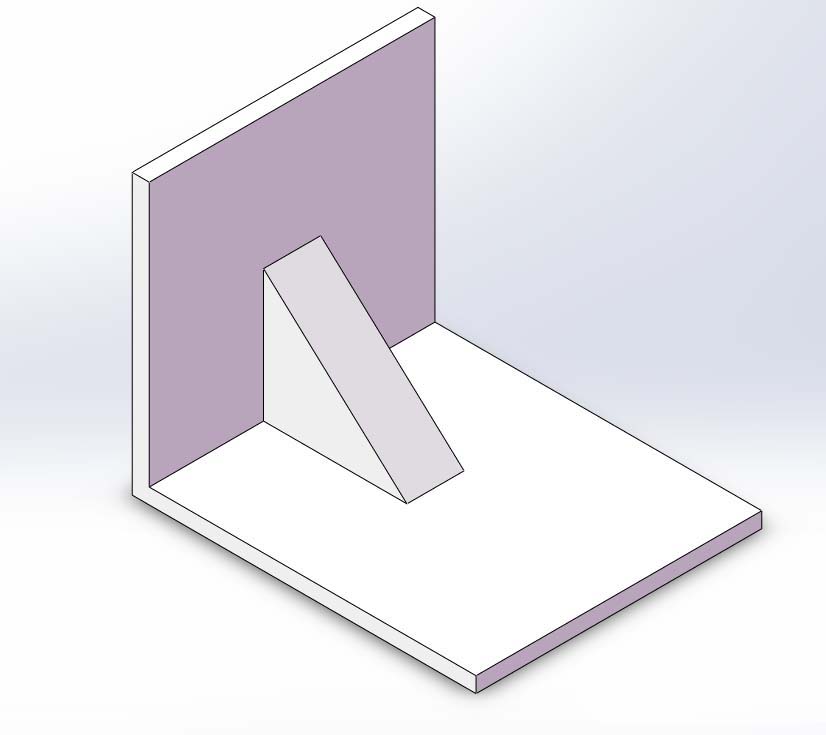

9、如下图所示，加强筋创建完成了。
以上就是solidworks建模加强筋的教程，希望大家喜欢，请继续关注脚本之家。
