ug中尅呀建模手电筒的灯身，该怎么建模呢？下面我们就来看看详细的教程。

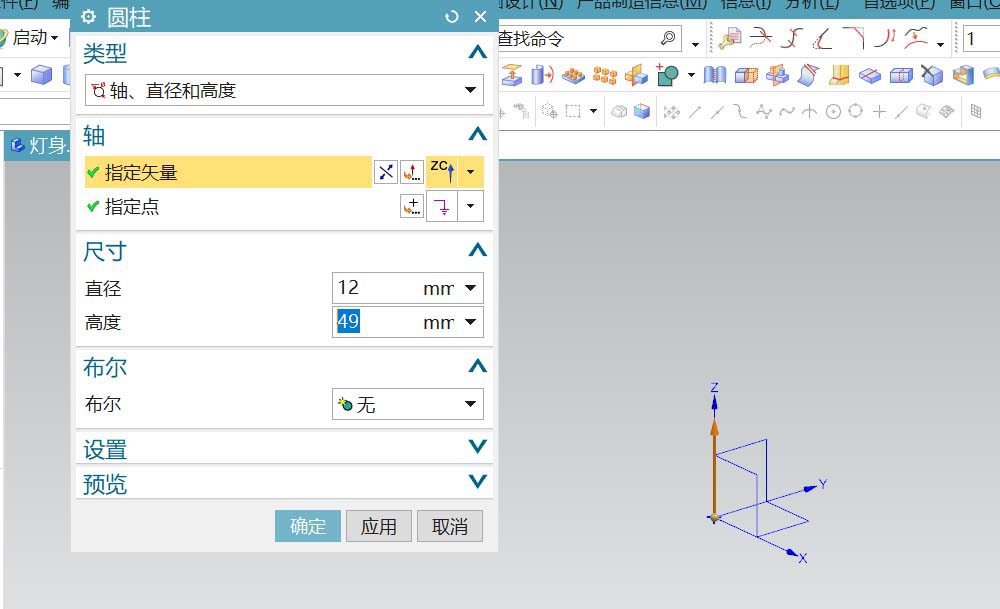

1、主体为圆柱体，直接在建模区中选用圆柱，参数如图所示。

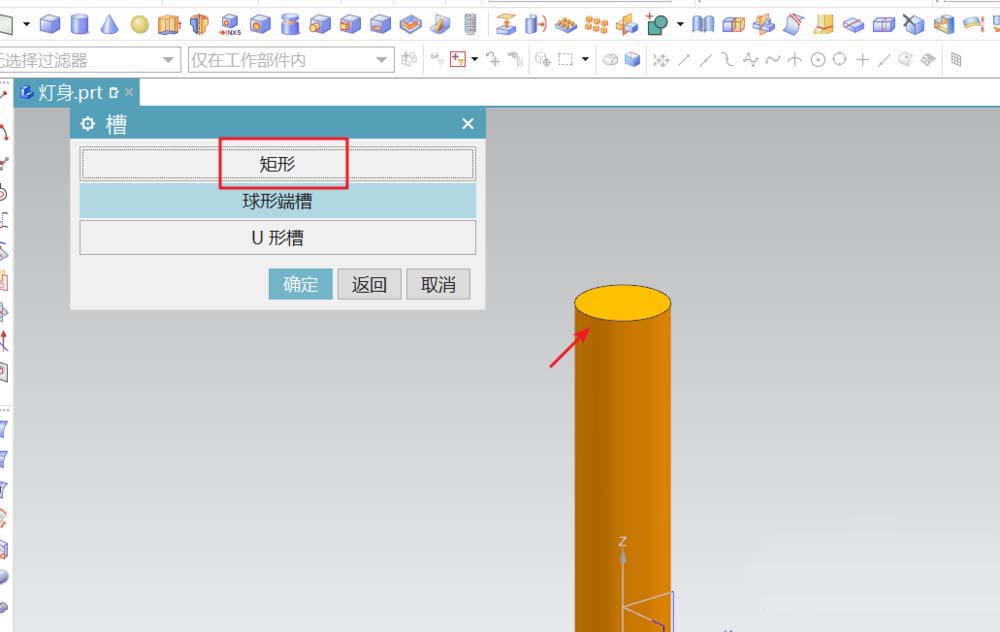

2、在圆柱顶端相应位置开槽，具体参数如图所示。

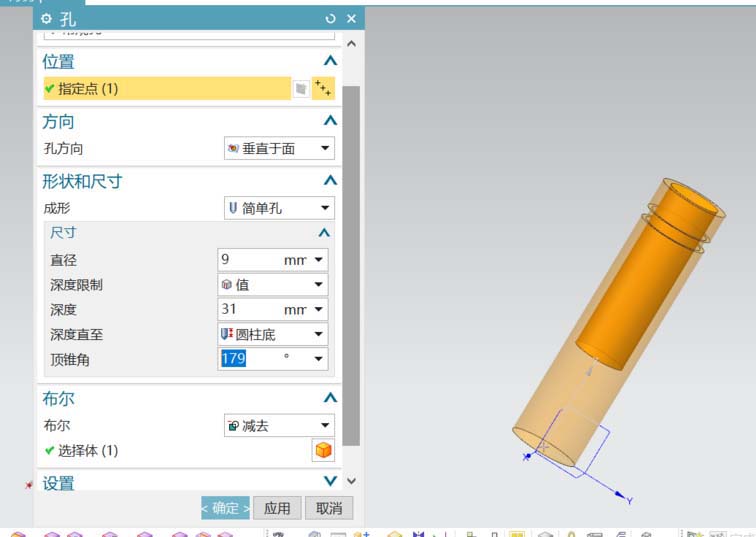

3、选用孔命令，在圆柱顶端以圆心为定位点，开一直径为9深度为31的平头孔。

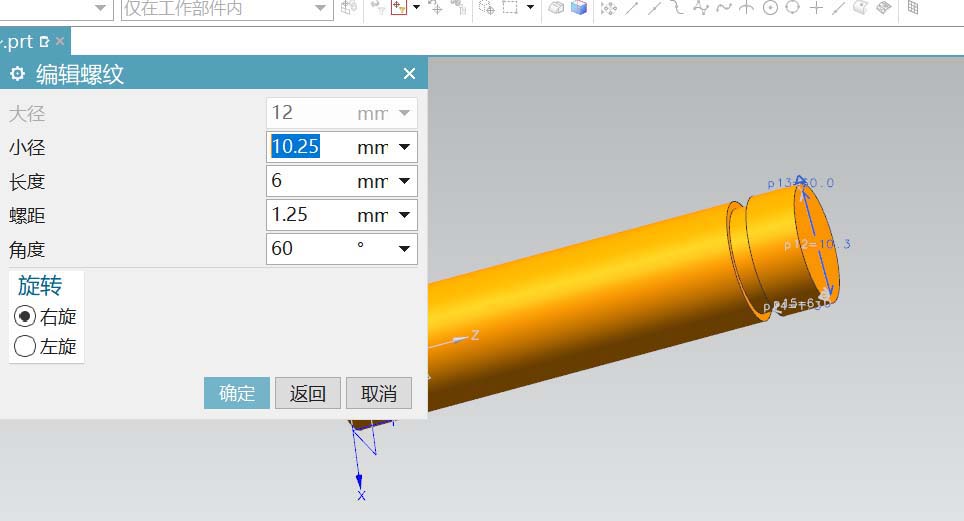

4、在如图所示的位置，创建了一条螺纹；参数如图。

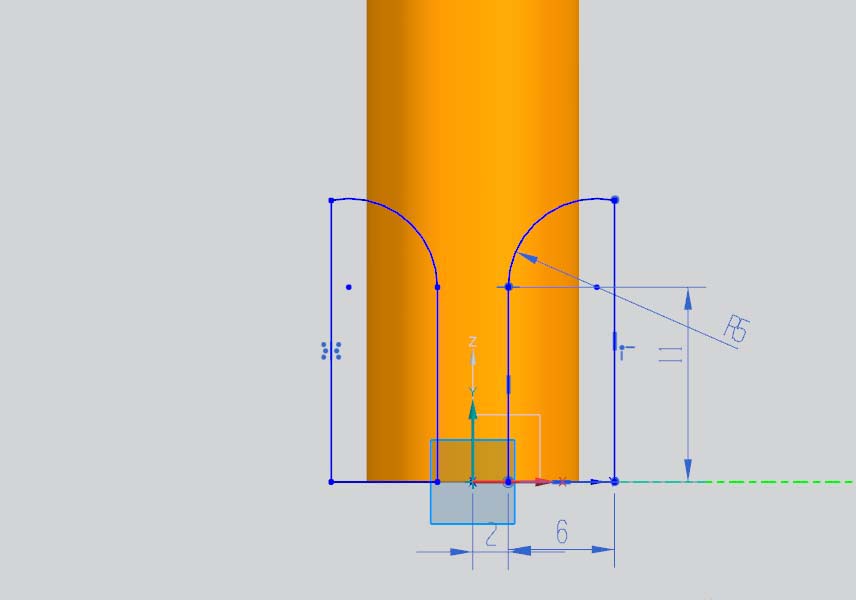

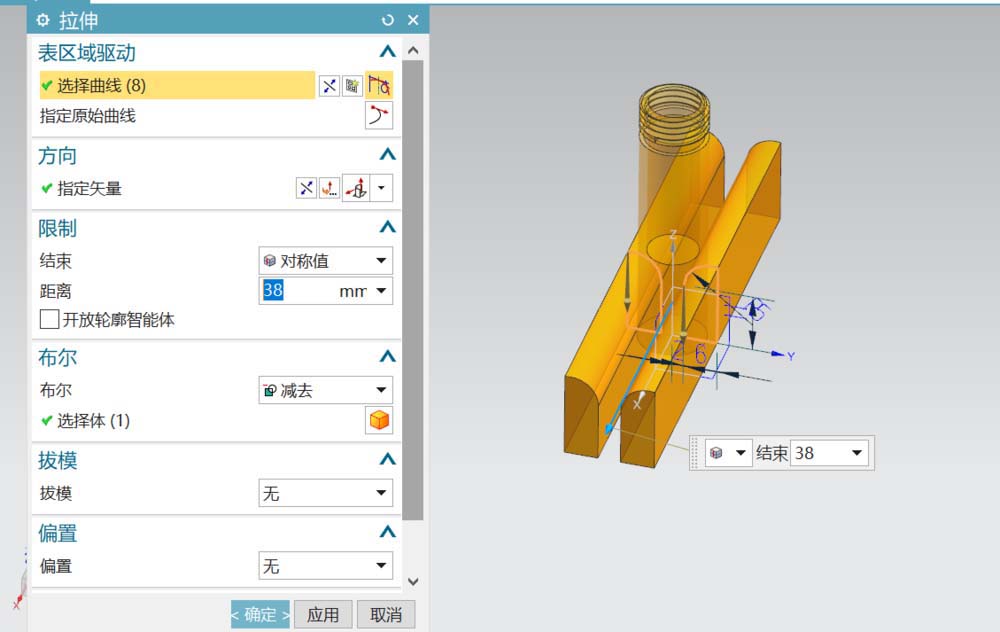

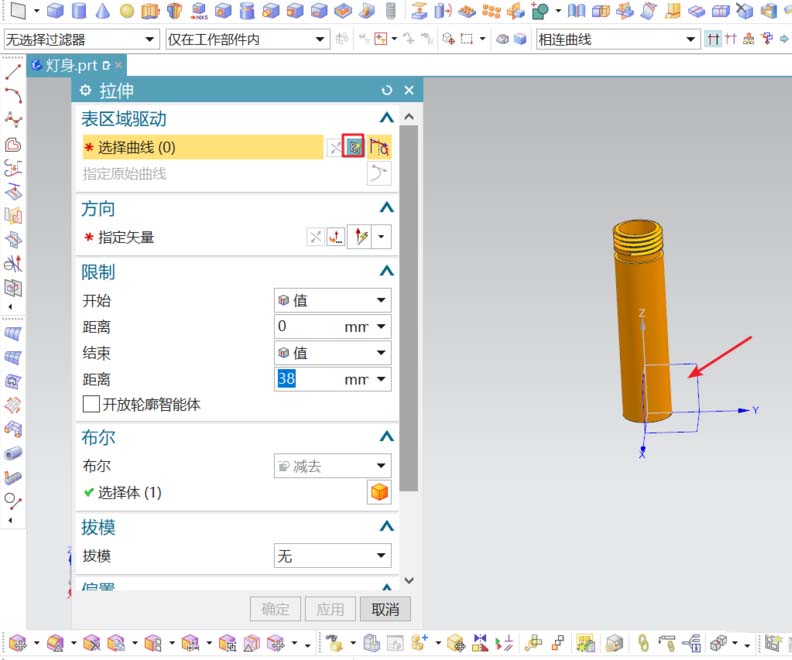

5、选用拉伸命令，以yz面为草绘面，如图绘出拉伸的截面线；完成后对拉伸进行布尔求差，得到如图所示的造型。

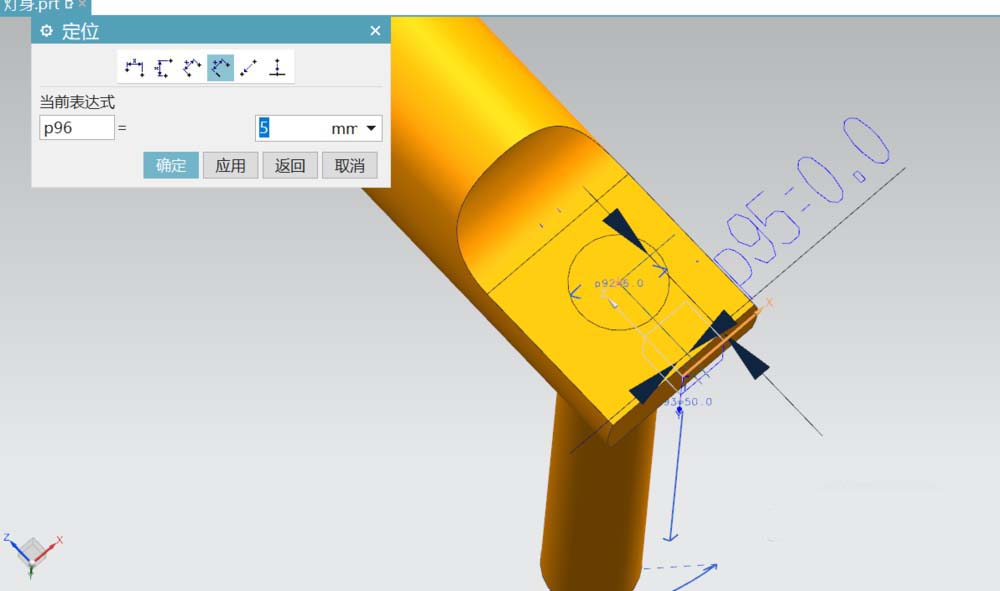

6、按图所示的位置进行开直径为6的通孔，并对相应的边进行倒圆角。

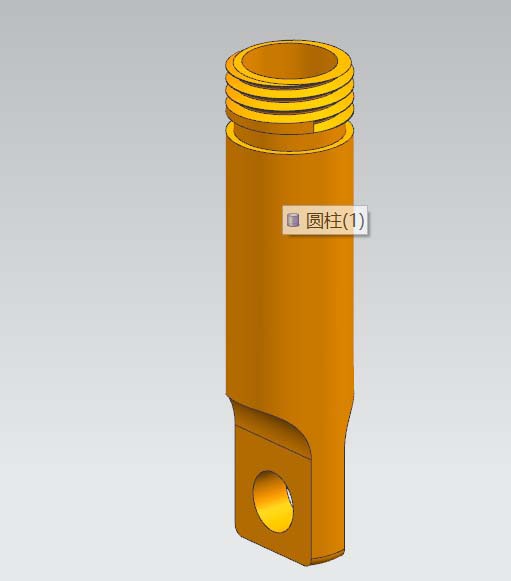

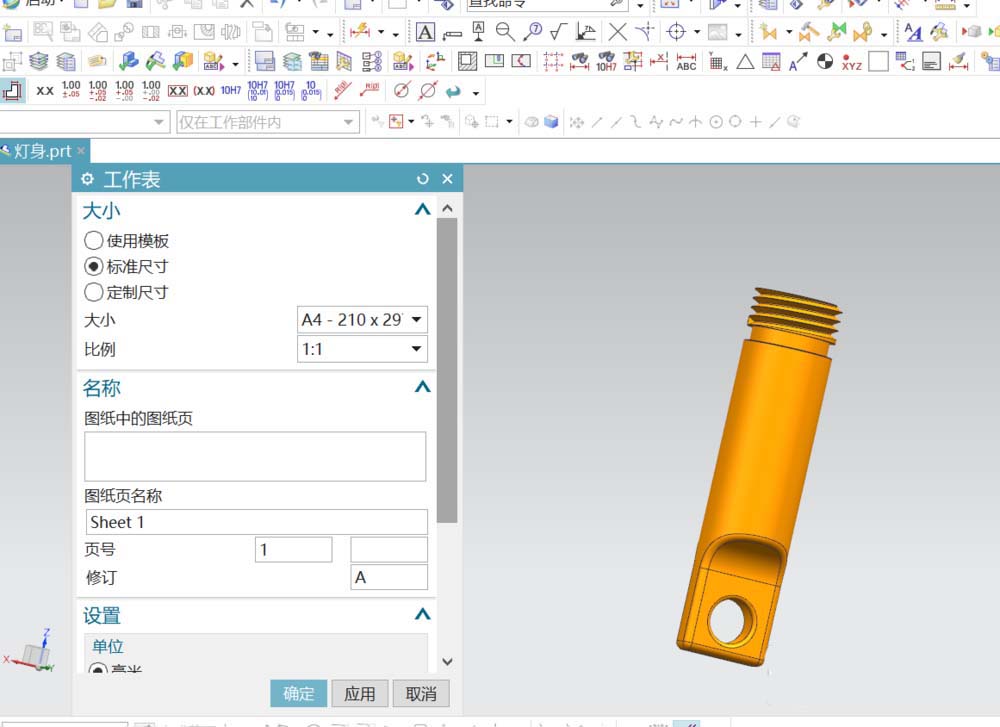

7、进入工程模式， 标注出相关尺寸。完成模型创建。
以上就是ug建模手电筒灯身模型的教程，希望大家喜欢，请继续关注脚本之家。
