SolidWorks中建模零件模型很方便，该怎么建模钣金支架呢？下面我们就来看看详细的教程。

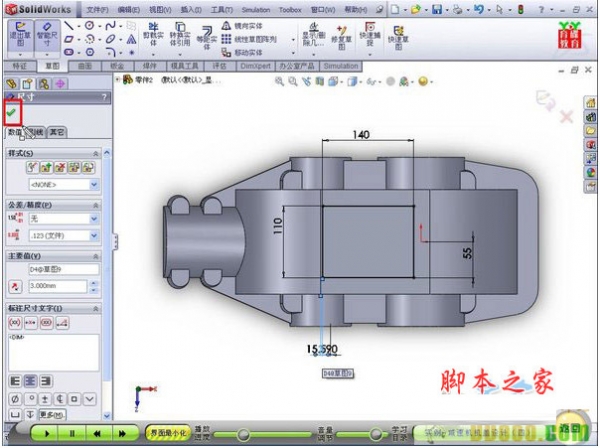

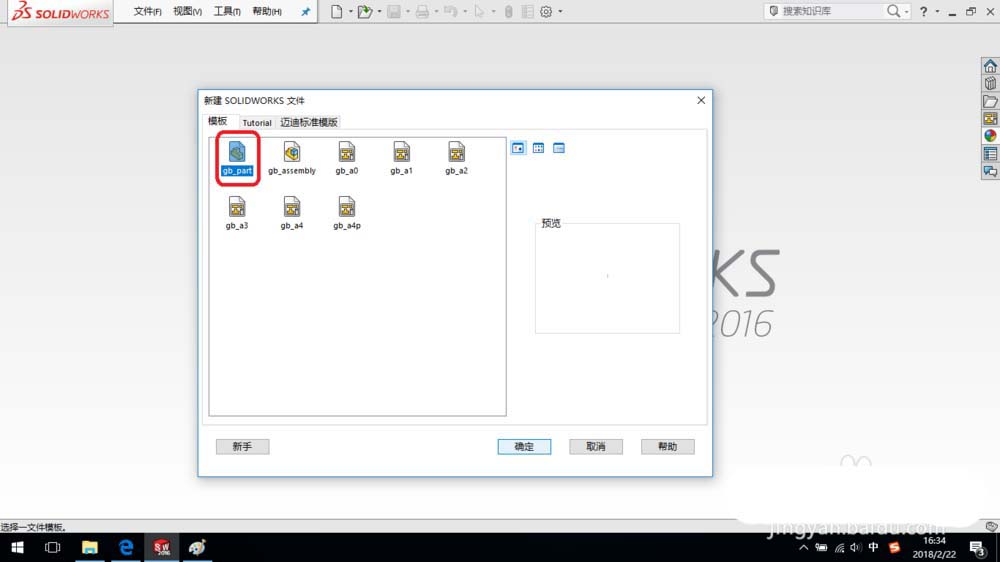

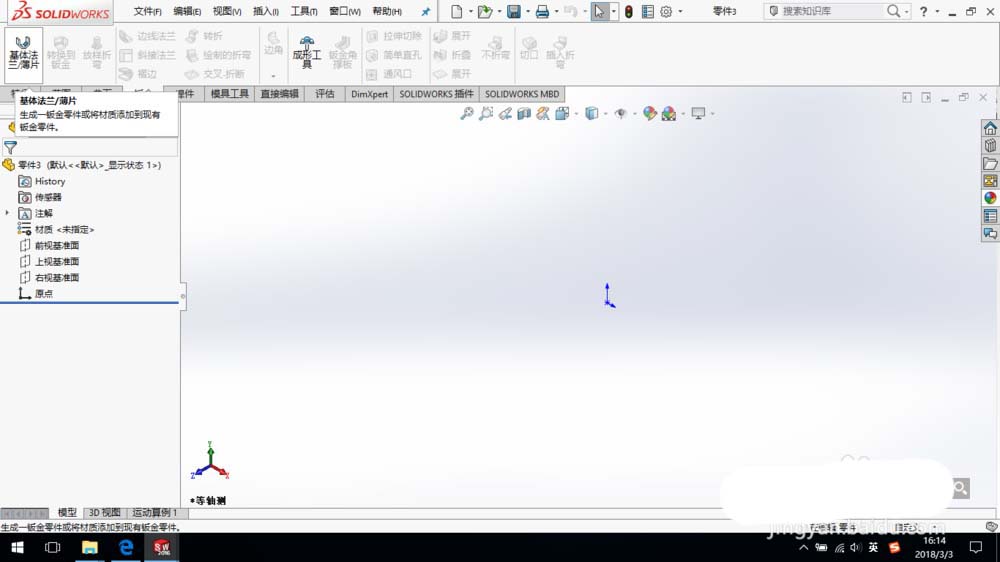

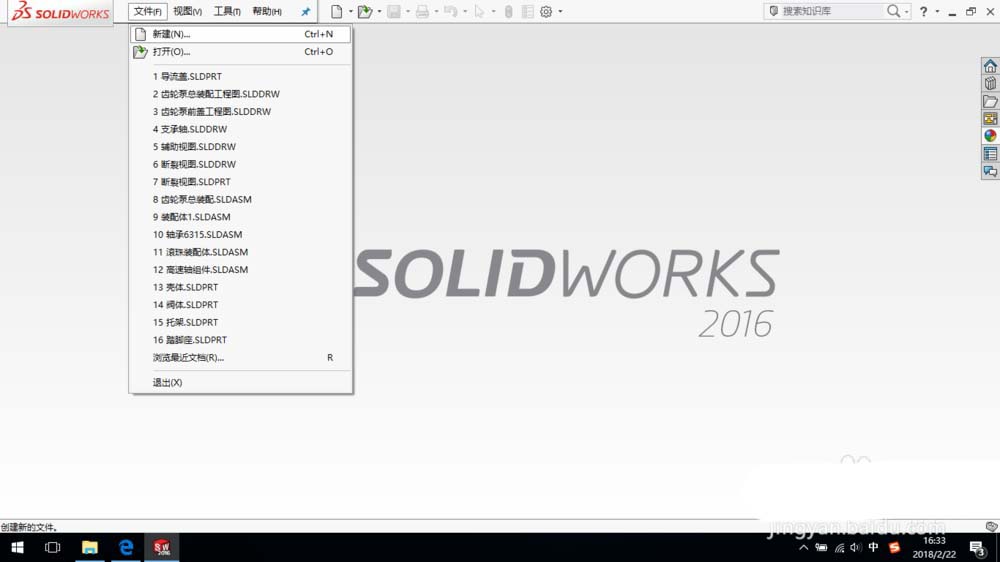

1、打开SolidWorks，新建一个零件文件。

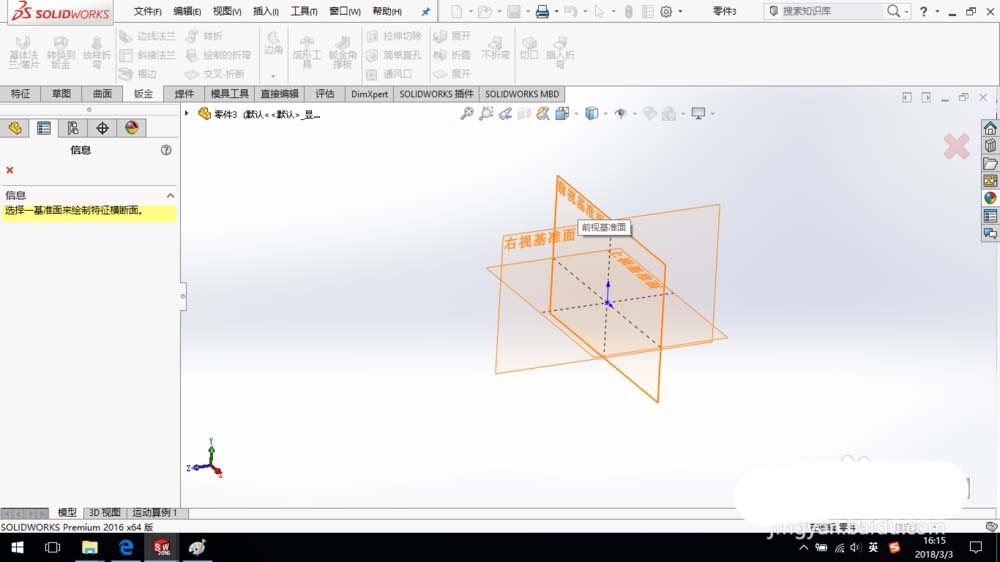

2、单击“钣金—基体法兰/薄片”命令，选择前视基准面绘制草图。

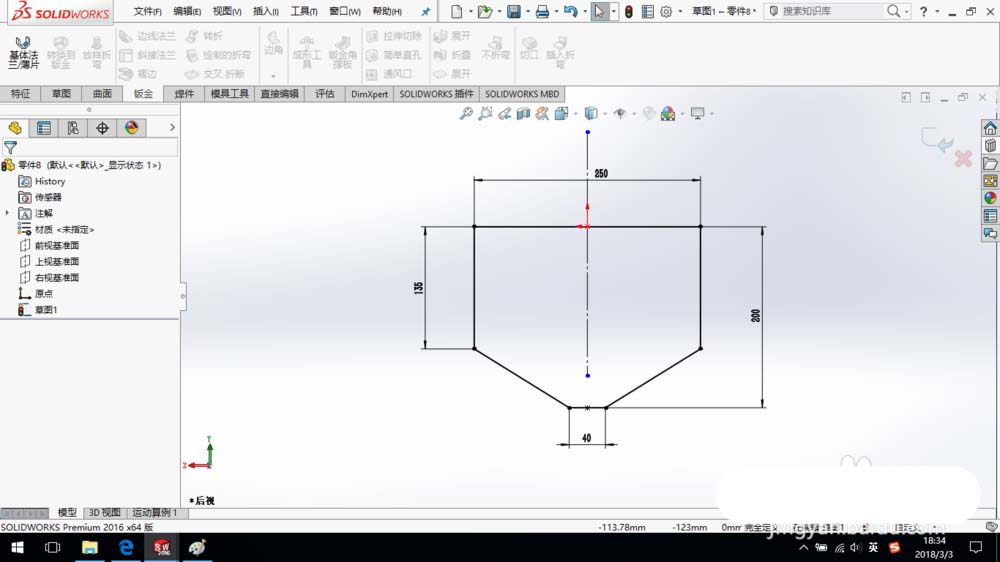

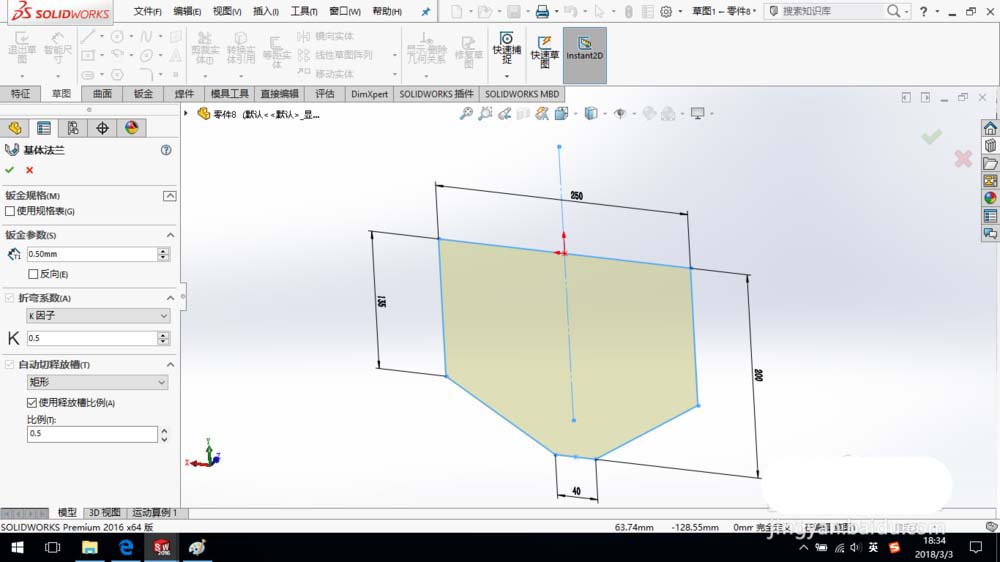

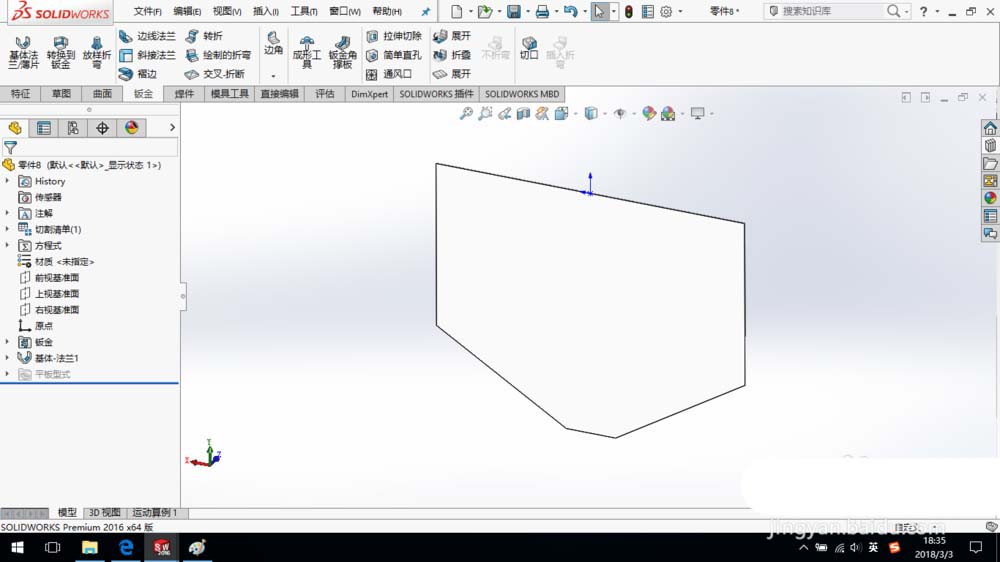

3、绘制如图所示草图。退出草图，系统弹出基体法兰对话框，设置钣金厚度“0.5 mm”，K因子系数为“0.5”，其它参数默认，单击确定。

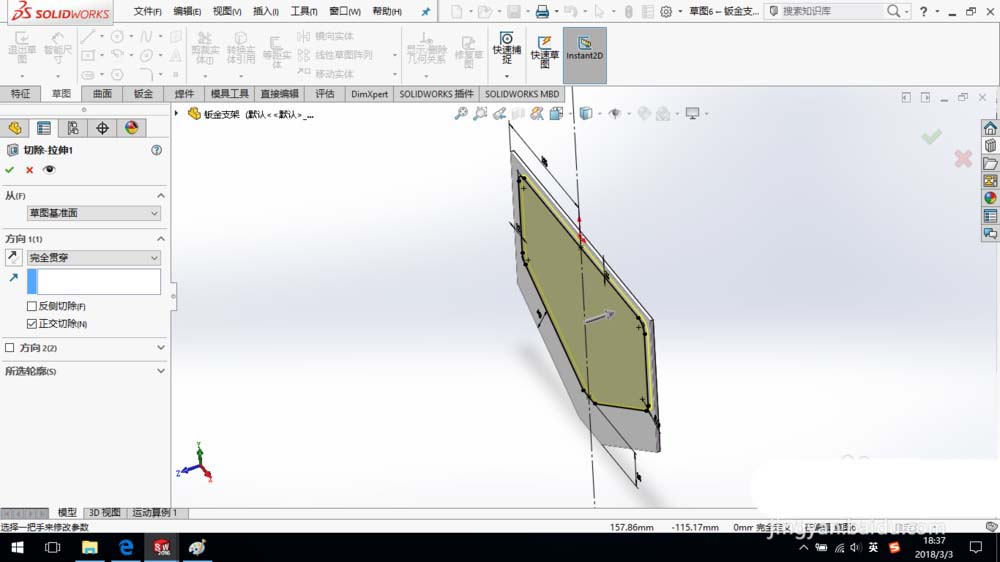

4、创建切除特征，如图所示。

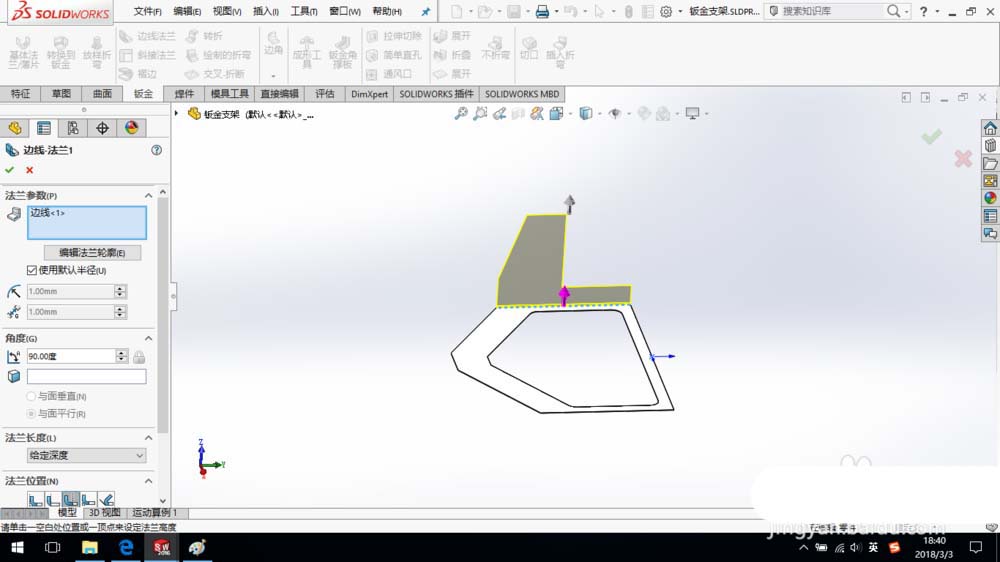

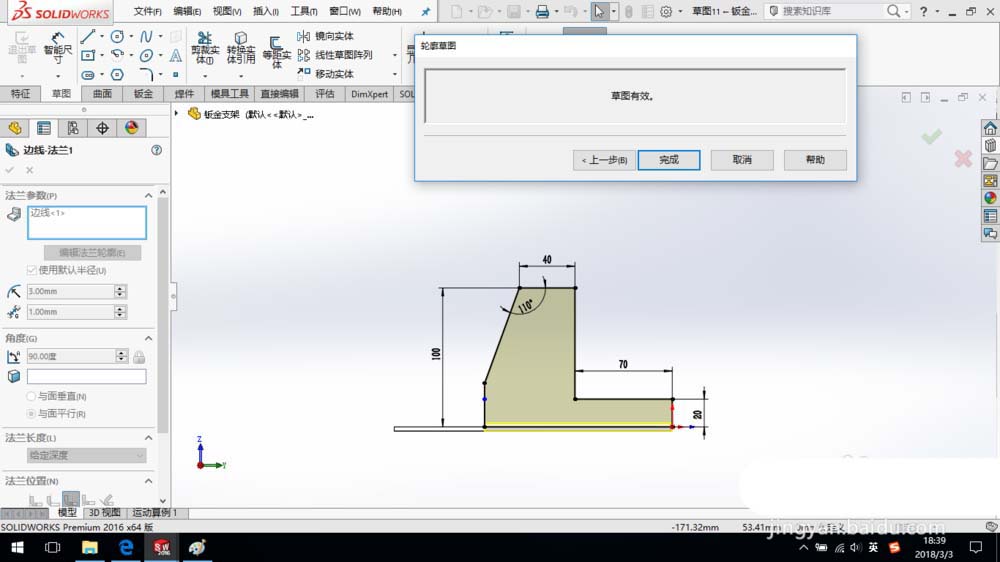

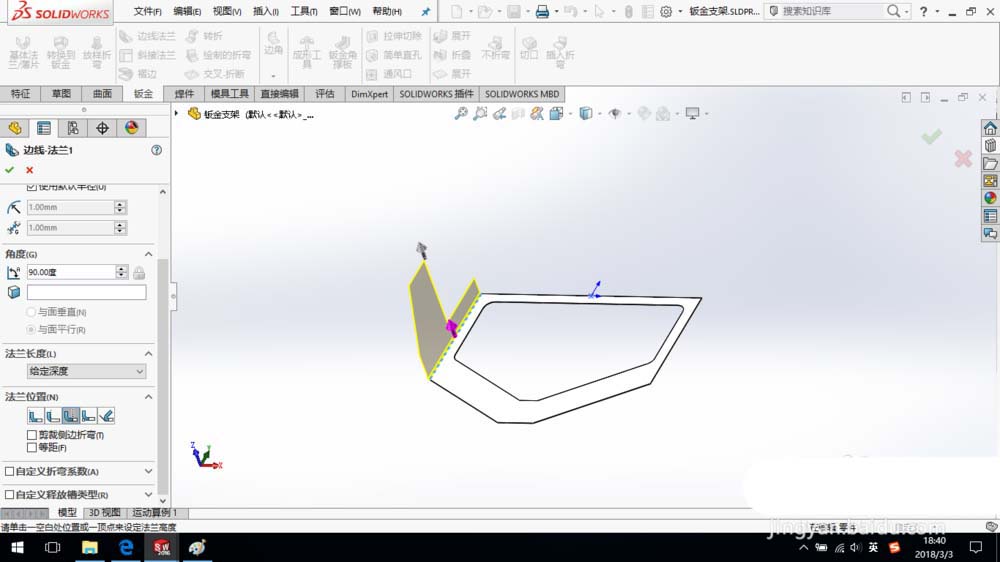

5、创建边线法兰特征，编辑法兰轮廓，设置参数，如图所示。

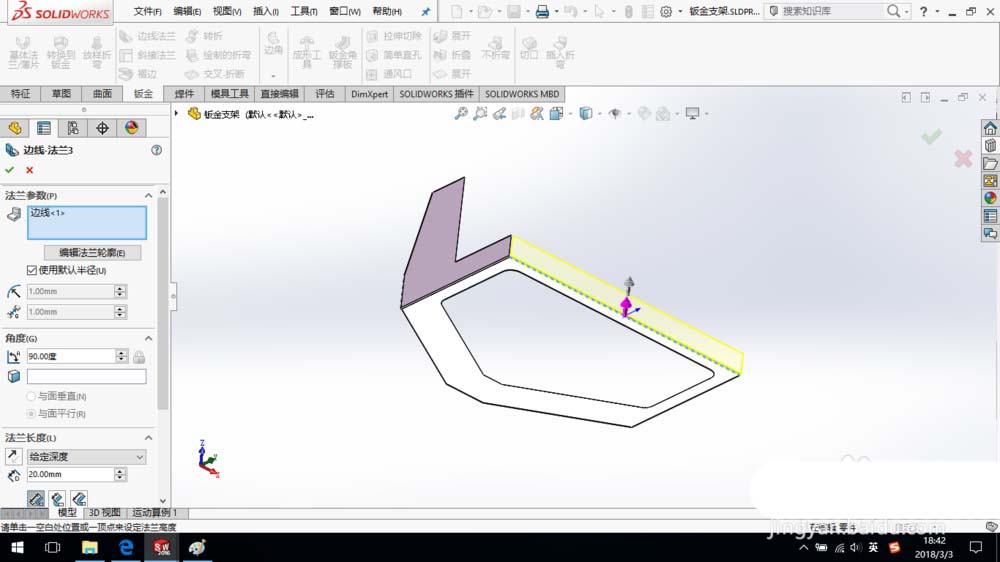

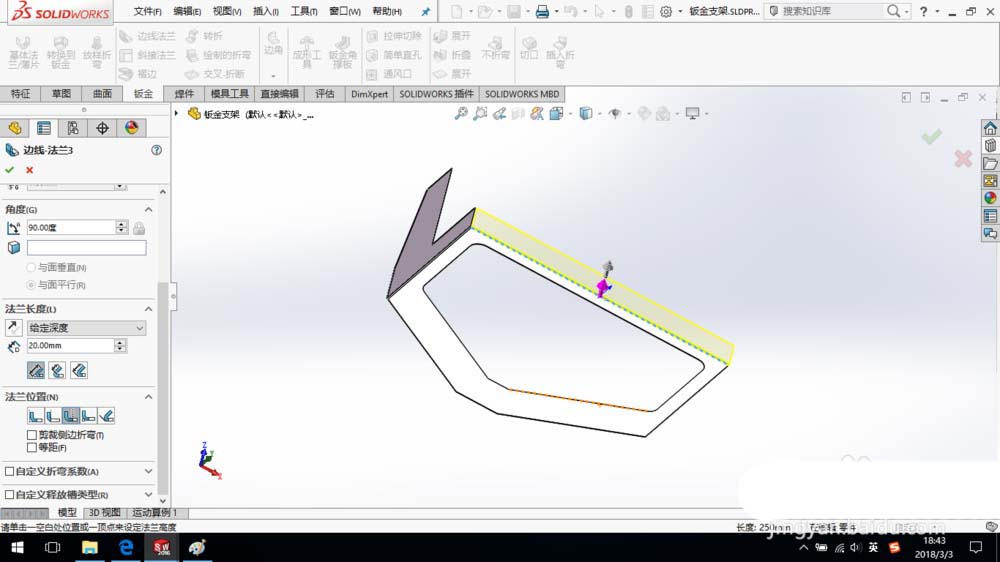

6、再次创建边线法兰，法兰深度“20 mm”，参数设置如图所示。

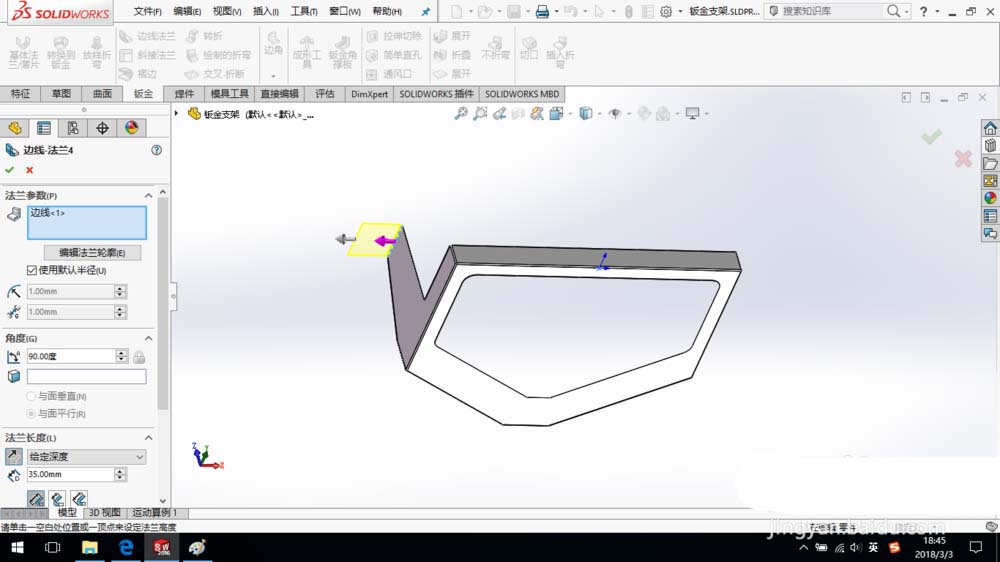

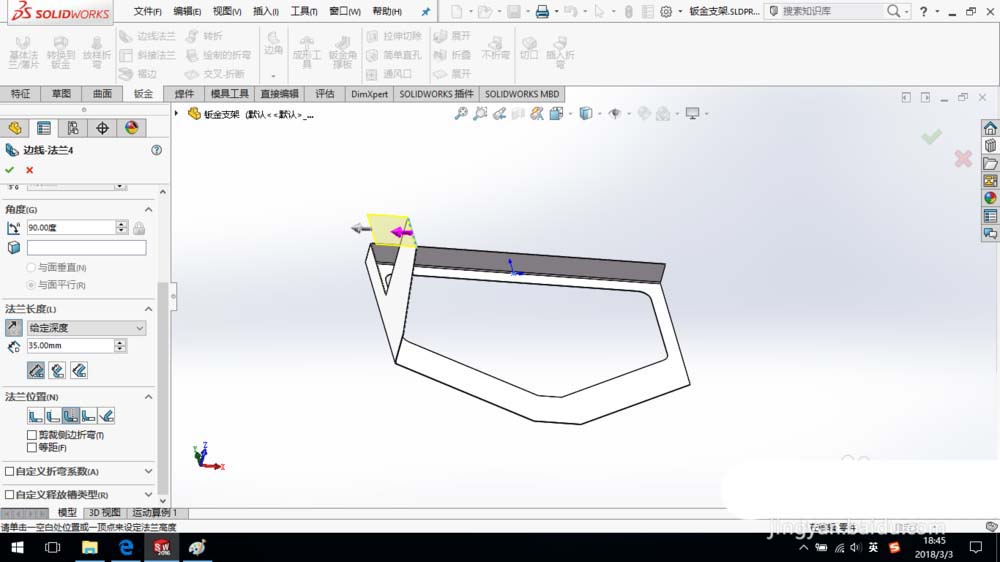

7、创建边线法兰，给定法兰深度“35 mm”，参数设置如图所示。

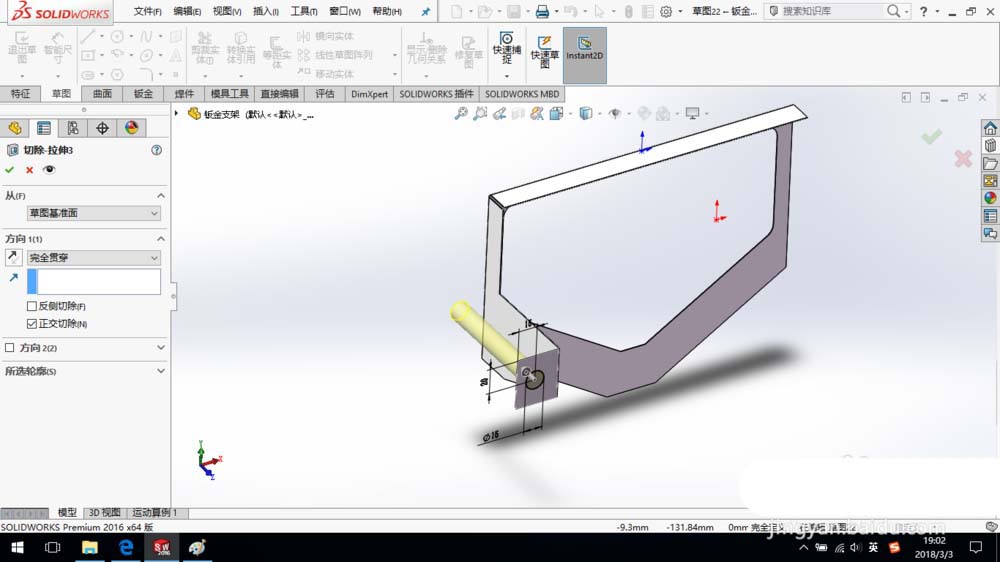

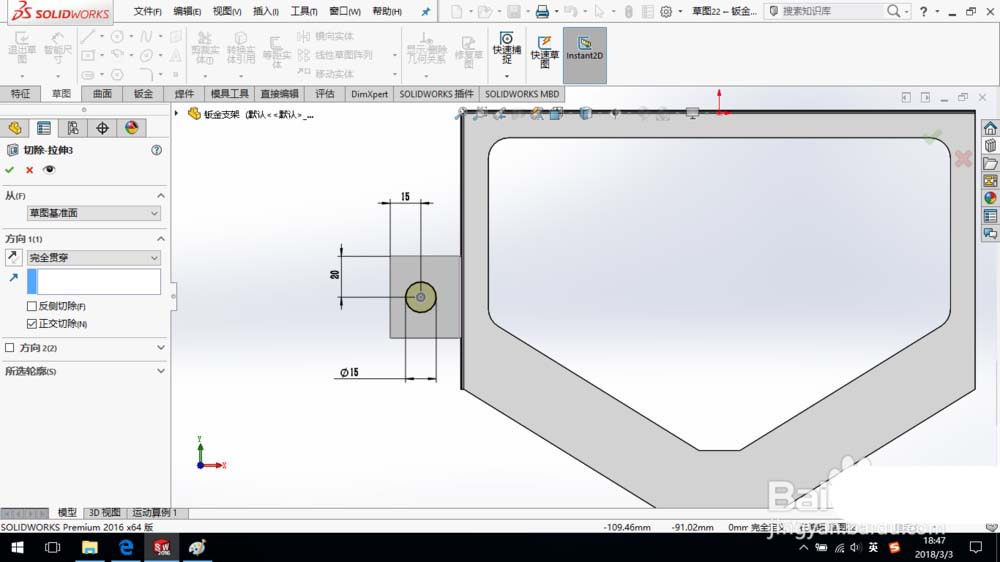

8、创建切除特征，如图所示。

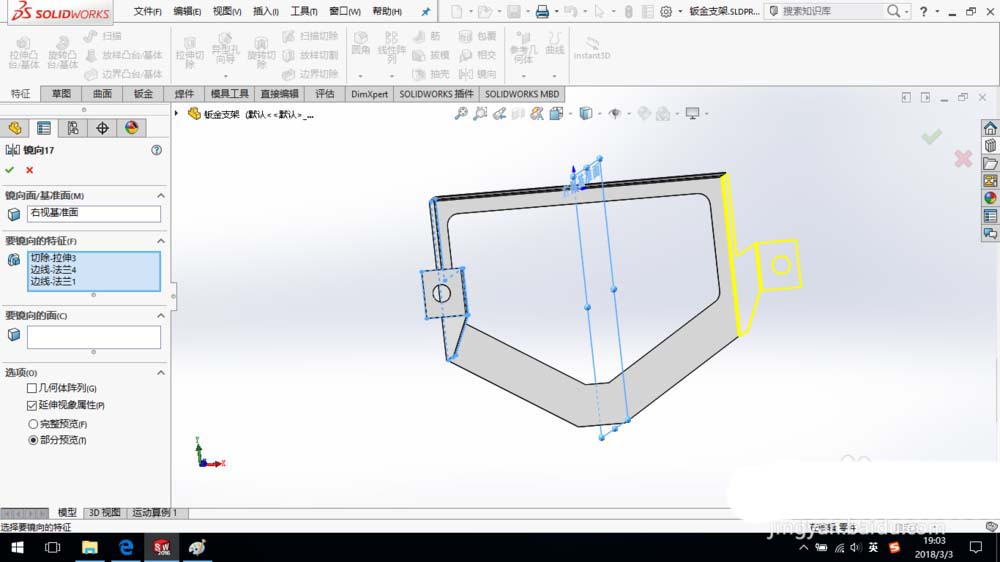

9、创建镜像特征。

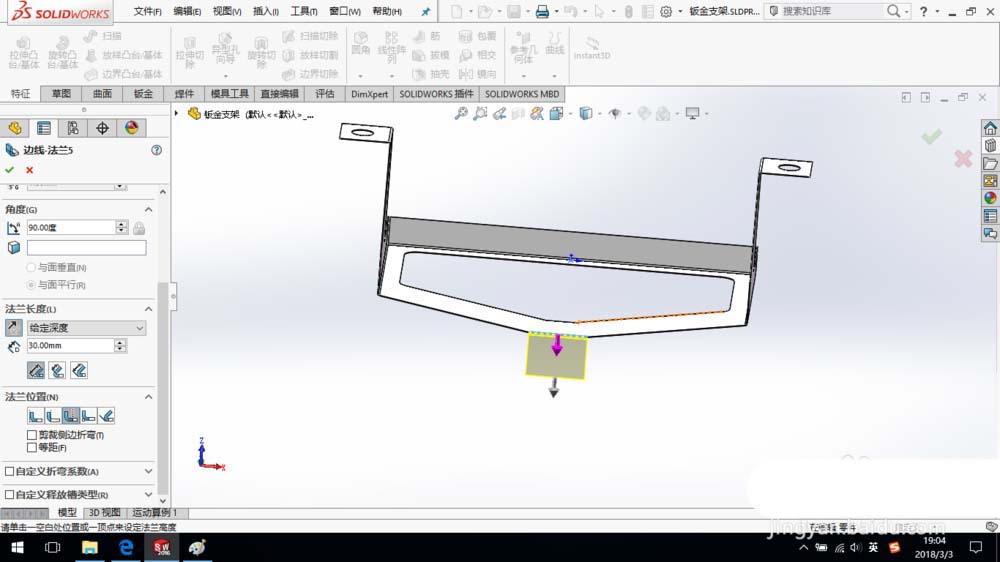

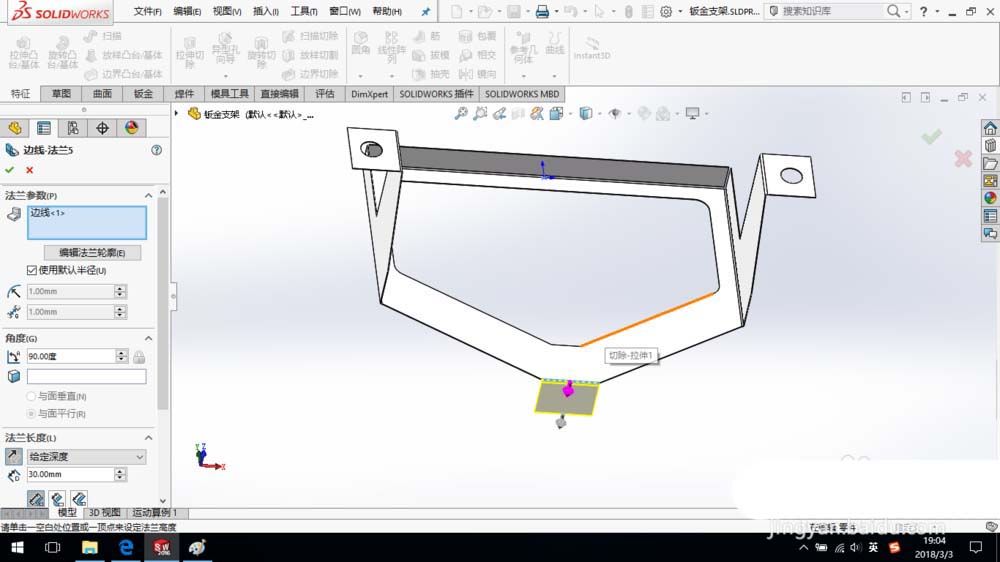

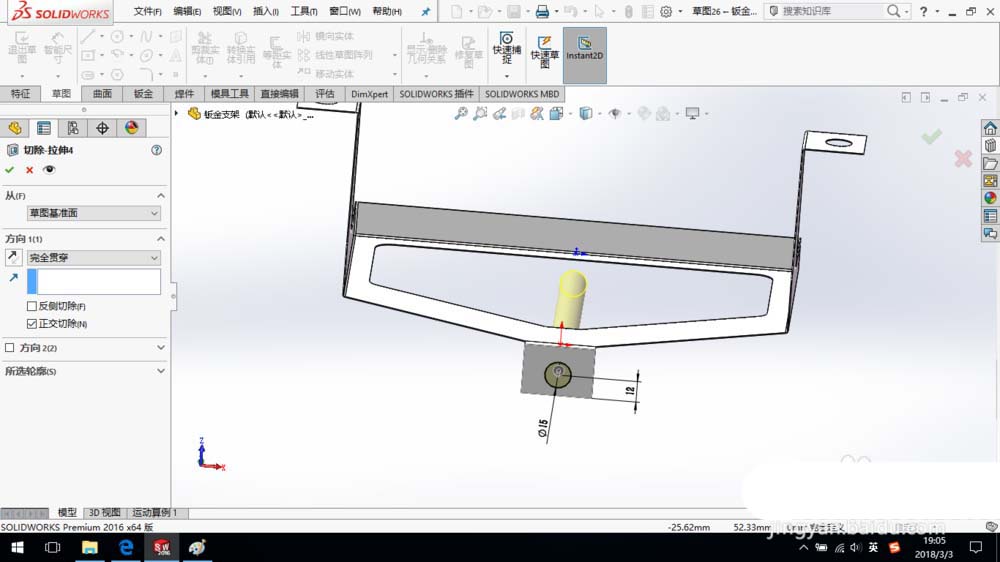

10、创建边线法兰特征，法兰深度“30 mm”，参数设置如图。创建切除特征。

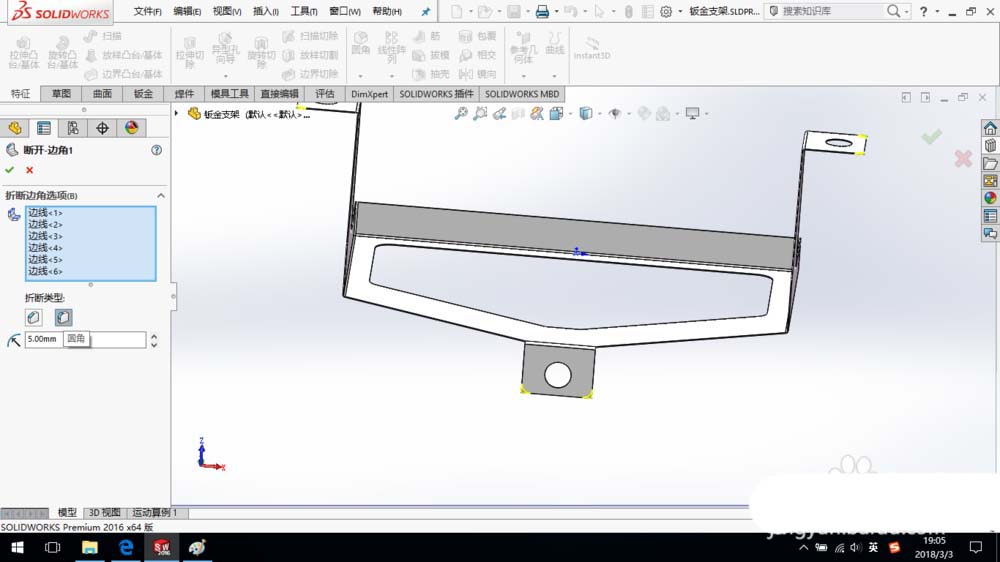

11、断开边角，折断类型选择圆角，半径设置为“5 mm”。

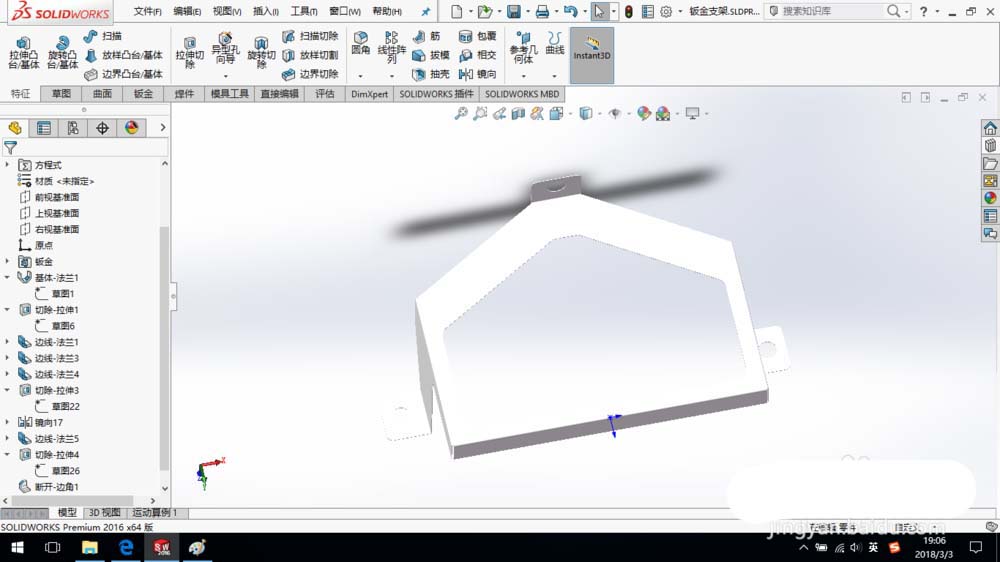

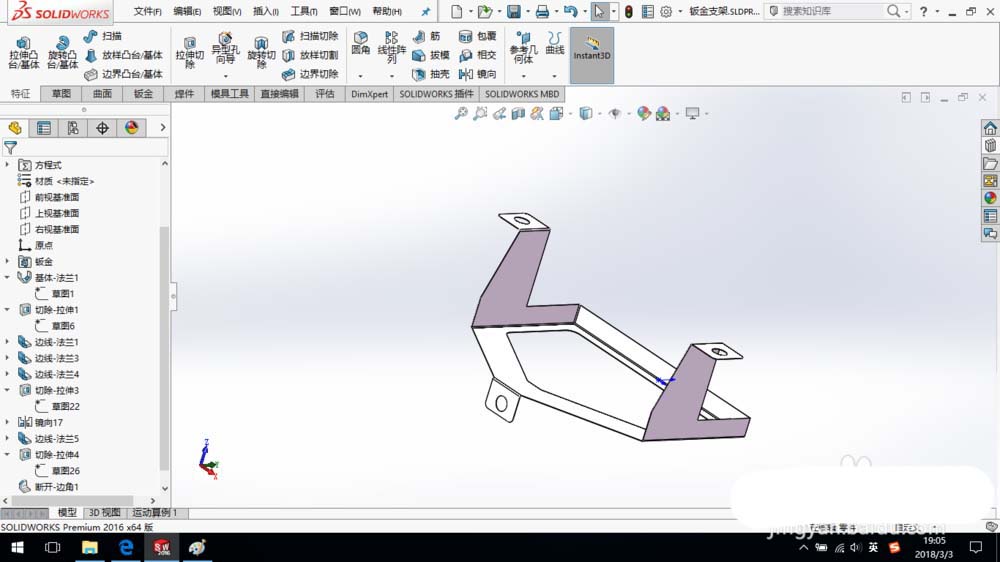

12、至此，钣金支架创建完成，保存零件模型。
以上就是sw钣金支架的建模方法，希望大家喜欢，请继续关注脚本之家。
