本文用最简洁的方式讲述solidworks2016钣金成形工具的制作，以及常见的制作不成功的原因分析。
钣金成型工具在钣金零件中用做钣金的折弯、伸展。Sol idWorks提供了一些成型工具，包括:embosses(凸包)、extruded flanges(冲孔)、louvers(百叶窗)、ribs(压筋)和lances (切口)等，用户也可以自己设计成型工具。本节将讲述成型工具的应用
1、打开solidworks2016软件
2、新建一个3D文件

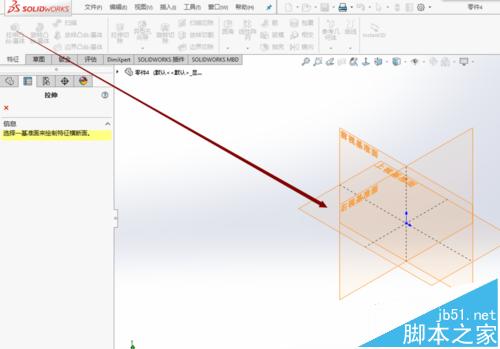

3、点插入——凸台/基体——拉伸工具，随便选一个基准面作为草图平面

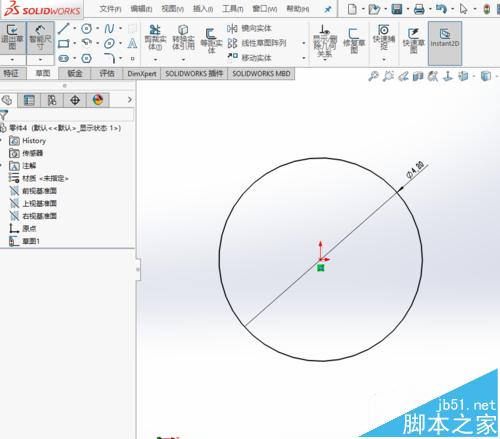

4、画一个你要成形的轮廓图，这里以成形圆孔为例，所以画一个圆台

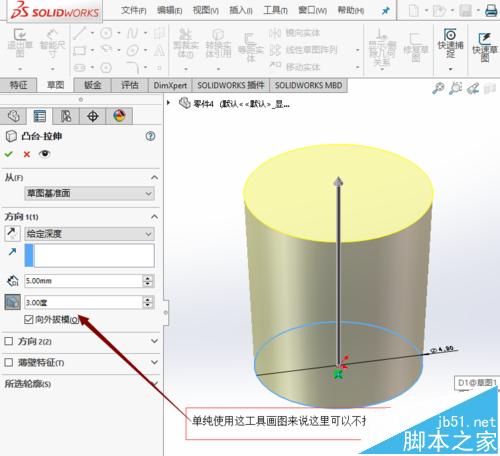

5、拉伸出来，可以左侧设置拔模（单纯应用这个工具来说可以不拔模）

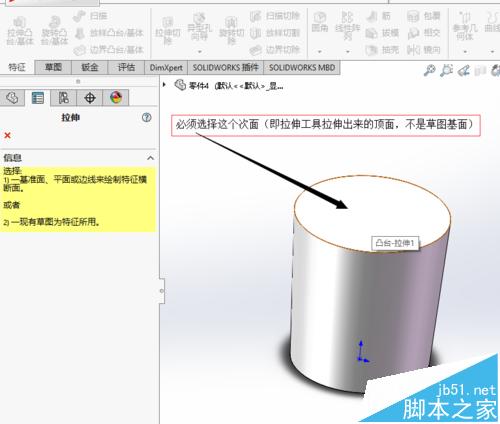

6、成形需要倒一个圆角，这里需要画一个平台出来便于倒圆角，此步骤拉伸必须选择次面（即拉伸工具拉伸出来的顶面，不是前面画的那圆台的草图基面）

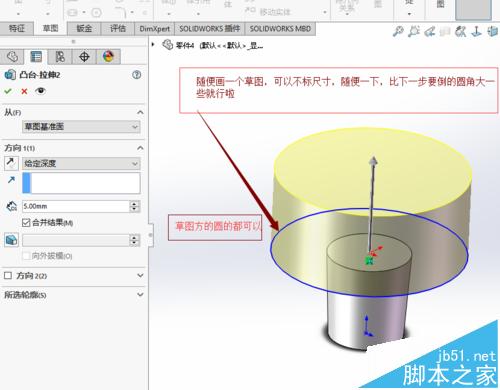

7、随便画一个轮廓（可方可圆随你便），比你要倒的圆角大就可以了，也可以不标尺寸，拉伸出一个平台就可以了

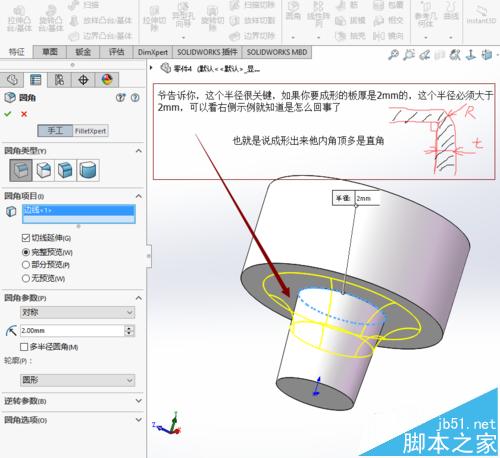

8、倒圆角，这个步骤很关键，圆角的半径必须大于你要成形的板材厚度，否则无法成形
9、圆角倒出来之后，把上面那个平台切除，选择拉伸切除工具，把图中平台切掉
10、然后在此面画一个中心线的十字线用于插入此成形工具时定位（也可以说是软件识别吧）

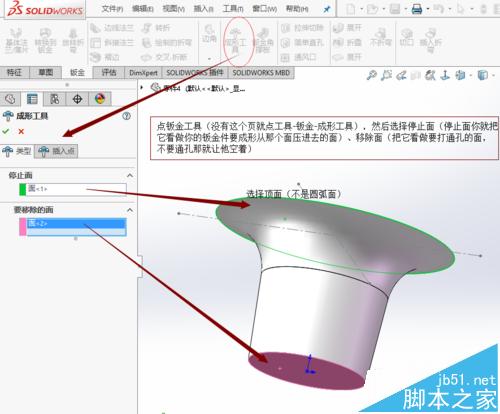

11、在点击插入——钣金——成形工具，选择停止面（即板材开始成形压进去的直到这个面才停止）、移除面（即压出通孔的面，如果希望是个盲孔此项留空）

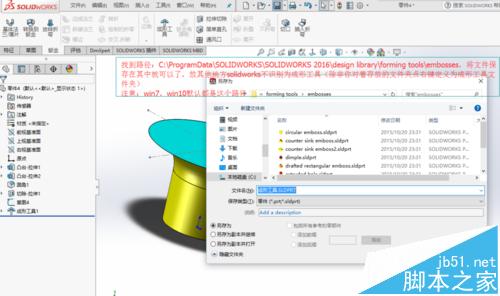

12、保存，选择成形工具路径C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\design library\forming tools\embosses（win7，win10默认是此路径），保存在其他地方软件不识别（除非右键点所在文件夹选择成形工具文件夹才可以）

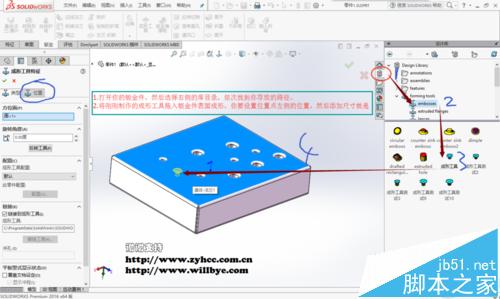

13、打开你的钣金零件，选择右侧的库，找到你存放成形工具的路径，将成形工具拖入要成形的表面，然后设置位置即可成形。
注意事项：
1、为了倒圆角拉伸平台时“次面”的选择；
2、圆角的半径要大于需成形的板材厚度；
3、停止面画十字中心线用于定位；
