今天我们就来看看SolidWorks中创建相机动画的实例教程，请看下文详细介绍。

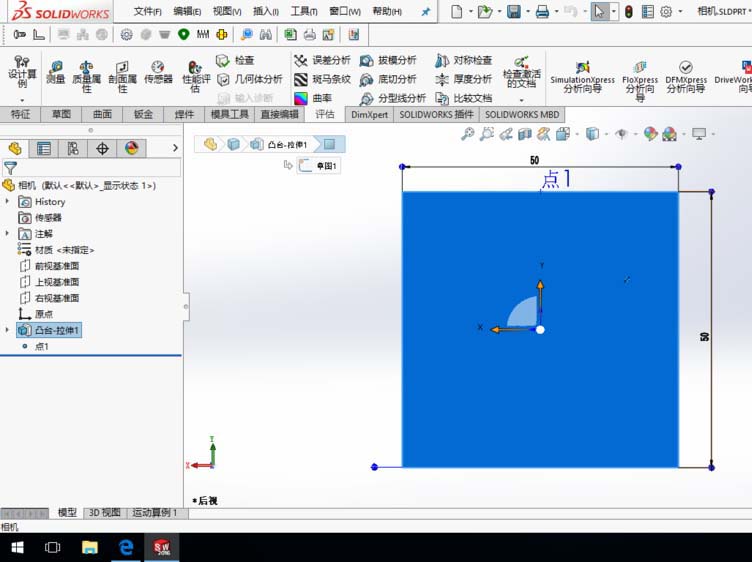

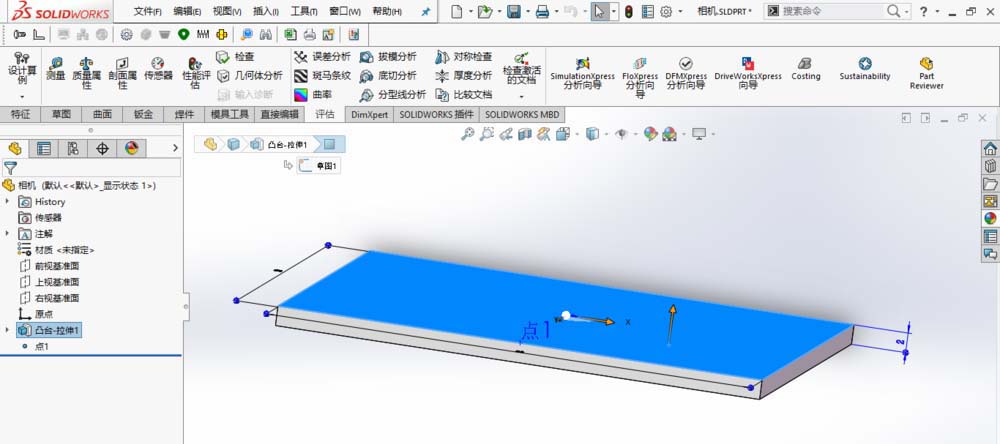

1、在创建相机动画前，先建立隧道和相机的零件模型。相机模型的几何关系如图所示。

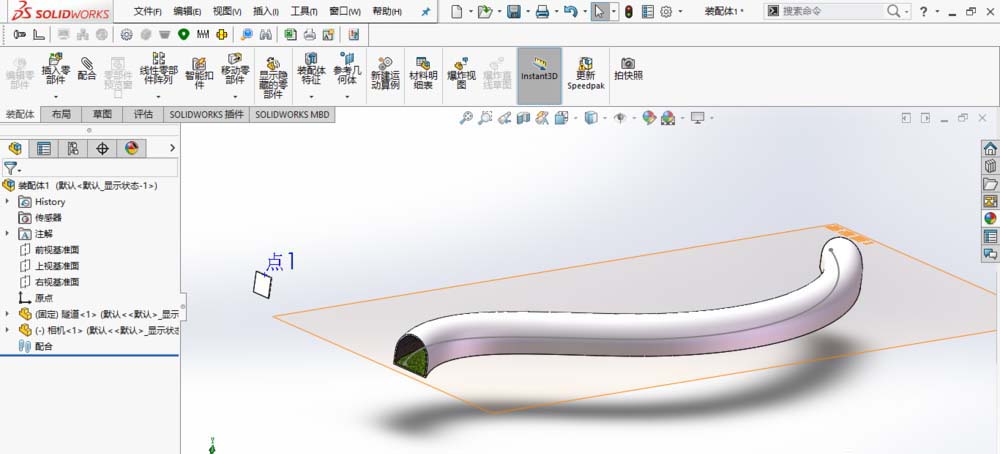

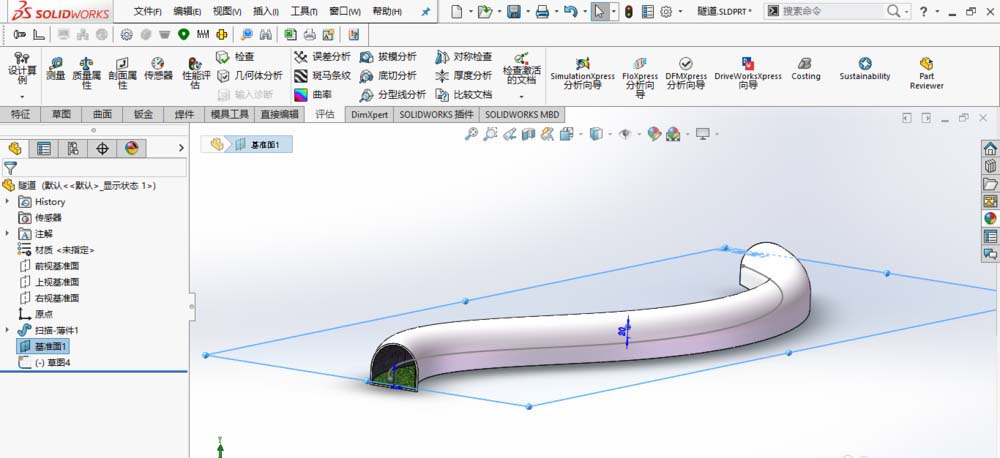

2、为隧道模型添加如图所示的参考基准面和参考草图。参考基准面相对于上视基准面偏移“20 mm”，参考草图为参考基准面上正中于隧道的与隧道轮廓相同的样条曲线。
3、在SolidWorks中新建一个装配体。插入隧道和相机零件模型，并使基准面、草图和点可见。

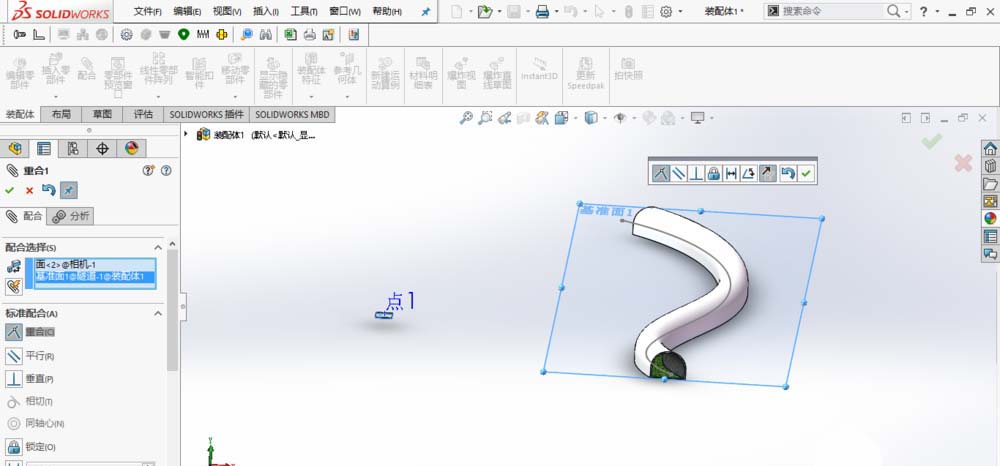

4、添加重合配合：点1所在的相机底面与基准面1重合，并保正相机整体位置在基准面1之上。

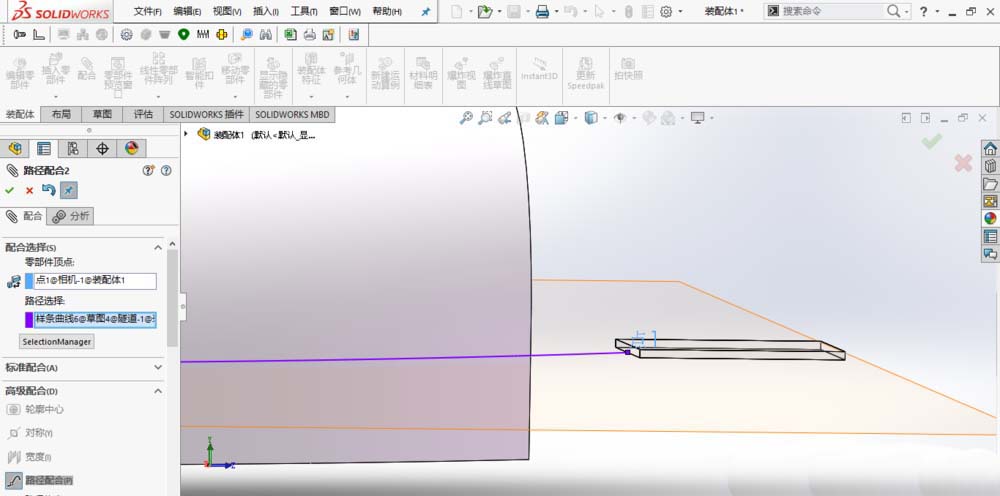

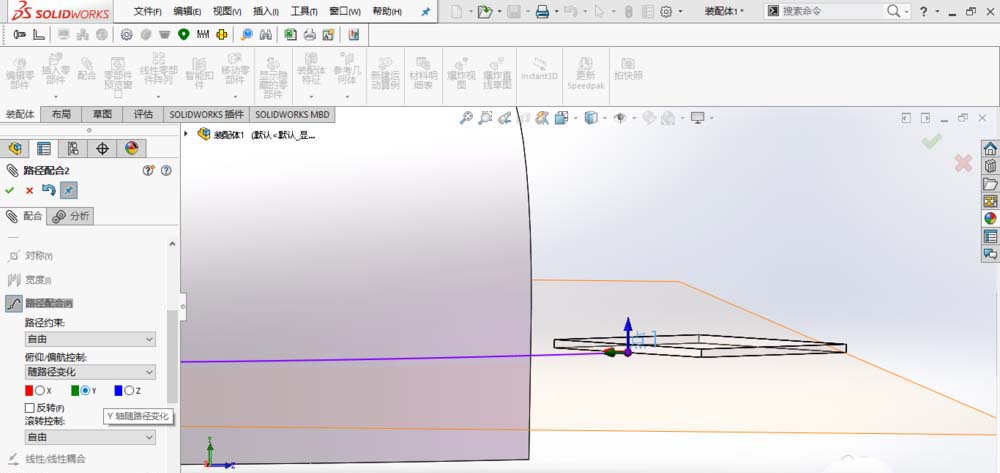

5、添加路径配合：零部件顶点选择点1，路径选择草图中的样条曲线，俯仰/偏航控制选择“随路径变化”，选中“Y轴”，如图所示，单击确定。

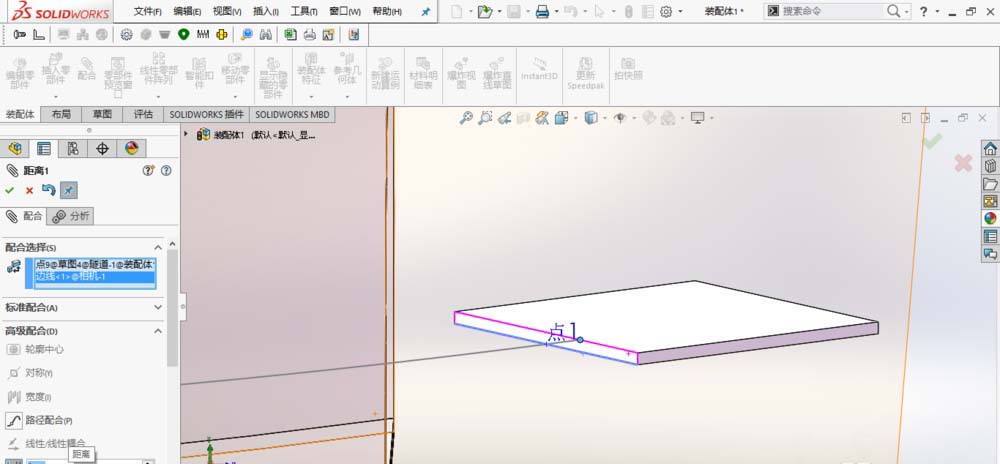

6、添加距离配合：选择样条曲线的端点和相机的一条边线，如图所示，设置距离为“1 mm”，单击确定。至此完成所有配合的添加。

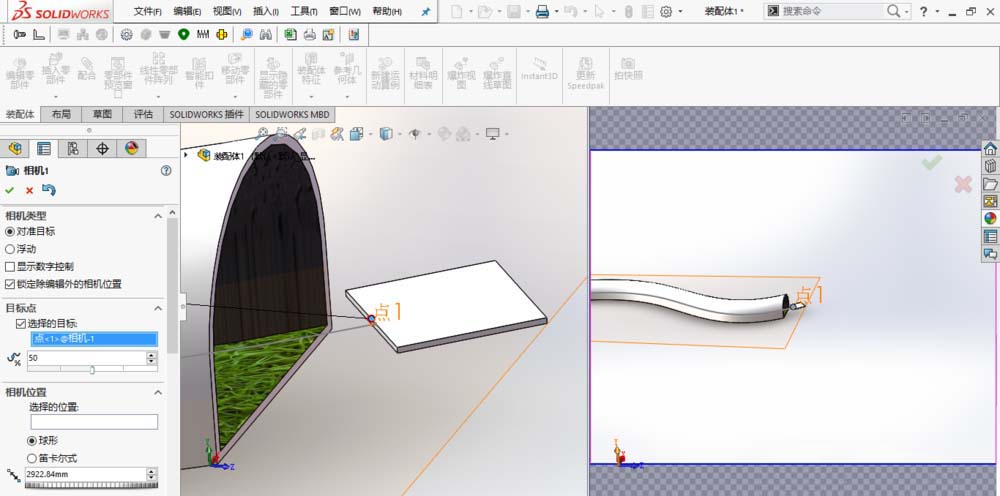

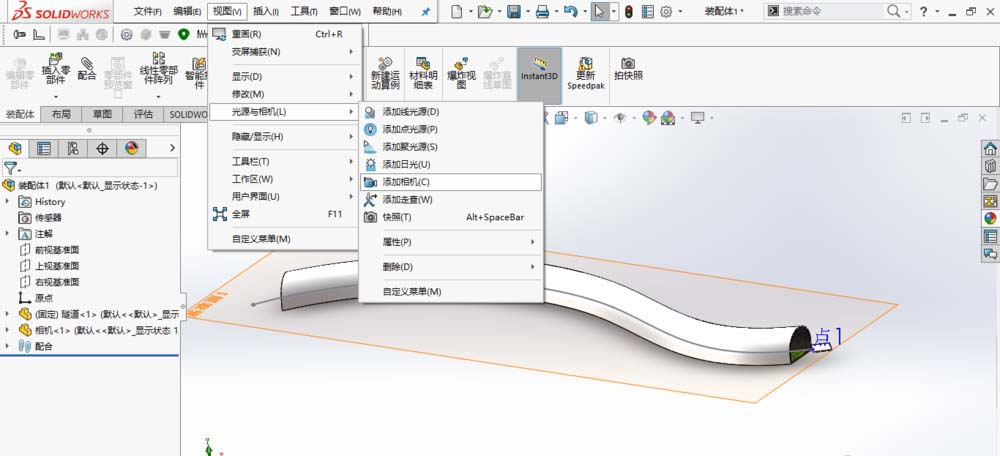

7、添加相机：目标点和相机位置的选择如图所示，其余设置保持默认。
8、隐藏相机零件和草图，切换到运动算例1界面。

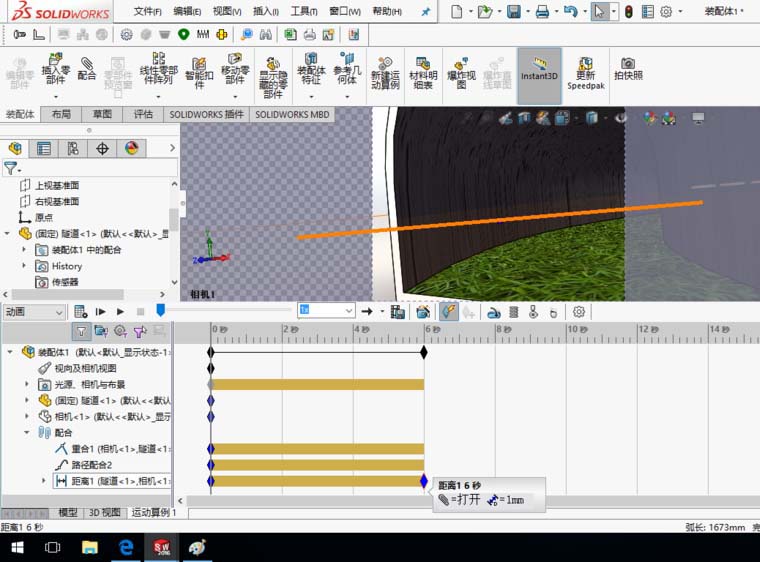

9、展开配合，选择距离，并在6秒处放置键码。

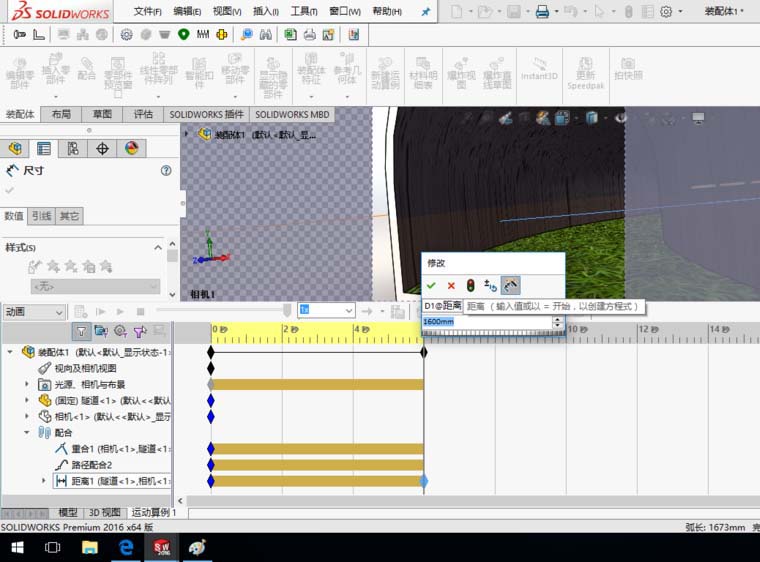

10、在距离6秒处双击打开，并将距离参数设置为“1600 mm”，单击确定。

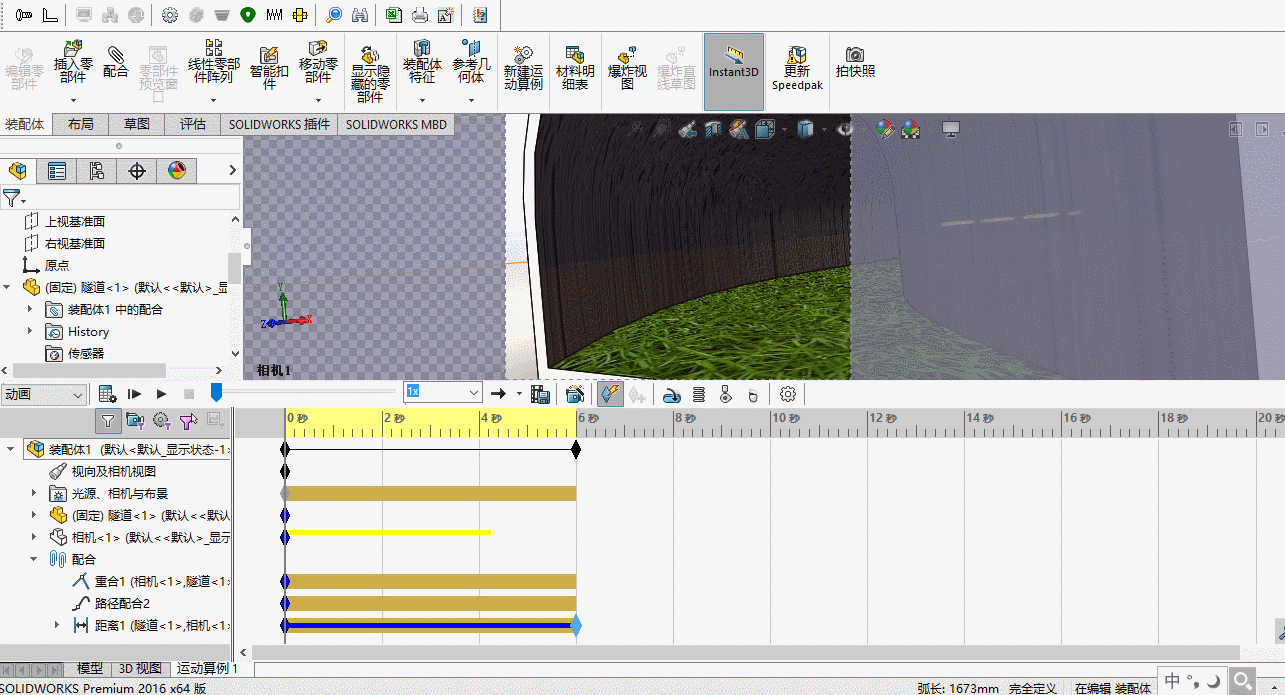

11、单击播放按钮，相机将穿过隧道，生成相机动画。
好了，以上就是关于SolidWorks创建相机动画的过程，单击保存，保存装配体文件。希望大家喜欢，请继续关注脚本之家。
