solidworks中想要画一个锥形的弹簧模型，该怎么画呢？下面我们就来看看详细得见哦爱称。

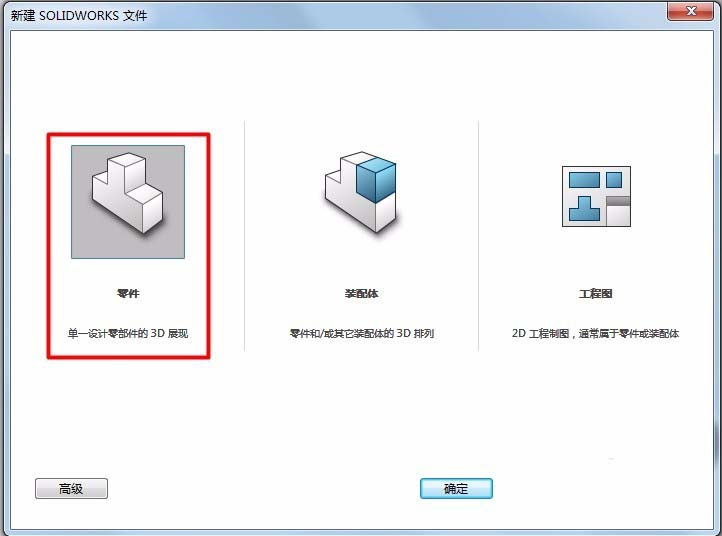

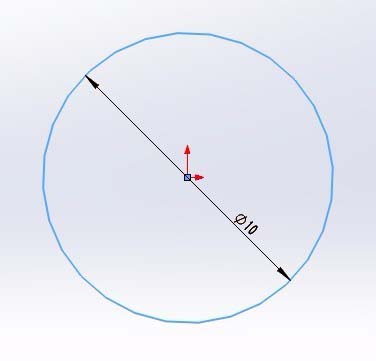

1、在我们画弹簧之前，需要先画一个圆。圆的直径就是我们即将要画的弹簧的内径。在草图绘制中绘制直径为10的圆

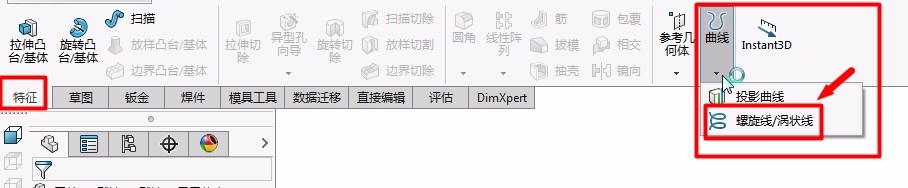

2、点击【特征】工具栏中【曲线】下拉菜单，选择【螺旋线/涡状线】功能。

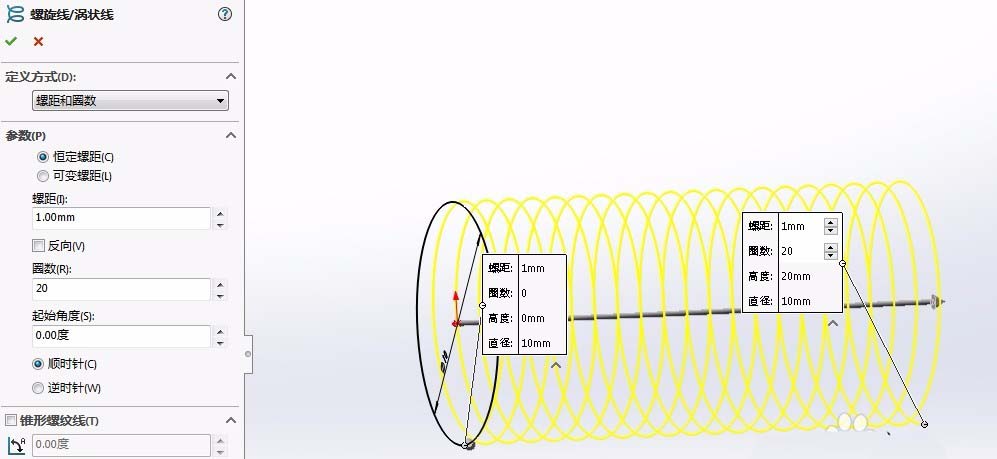

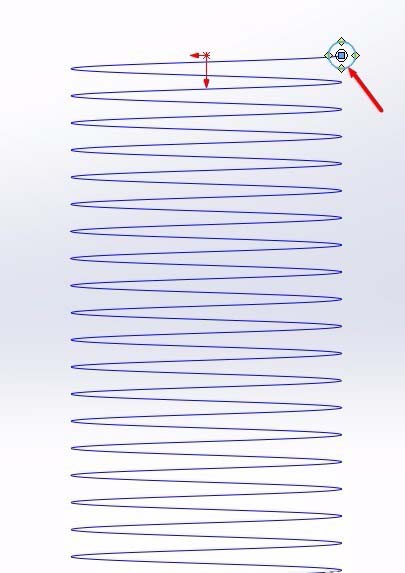

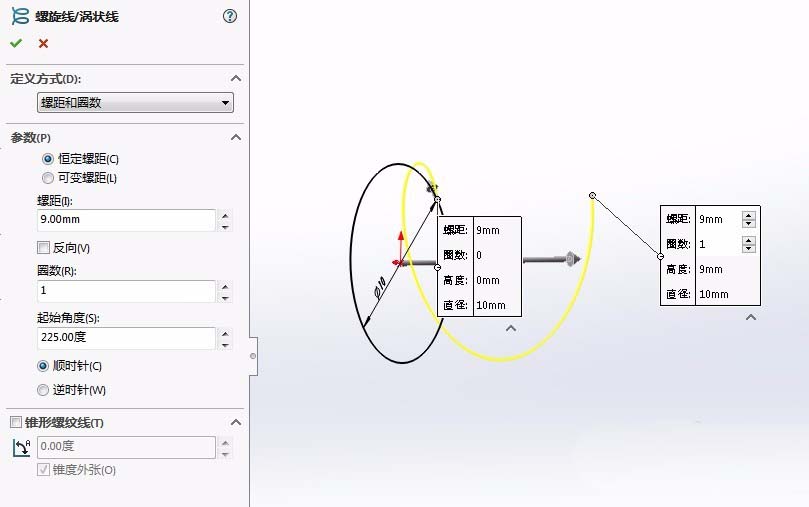

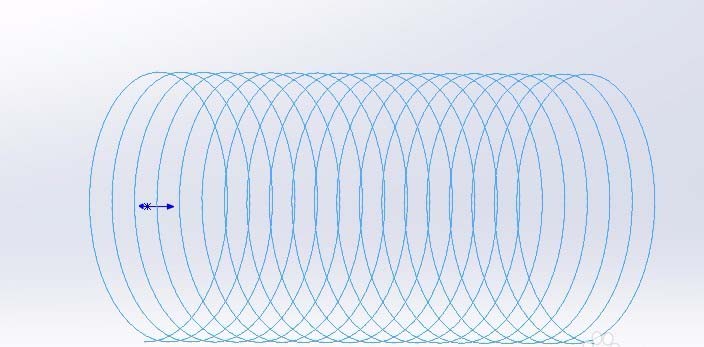

3、在弹出的设置对话框中对弹簧参数进行设置。设置完成后即可在绘图区看到弹簧大体轮廓的预览图。不过此时还只是一根线。

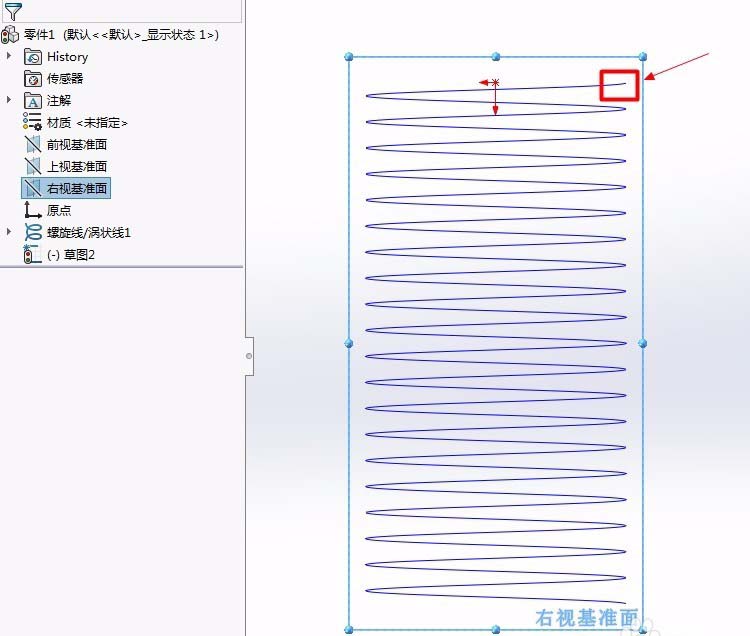

4、选择与弹簧开始位置垂直的基准面，点击草图绘制绘制一个小圆形，此时绘制的是弹簧的簧径。

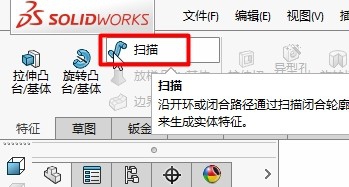

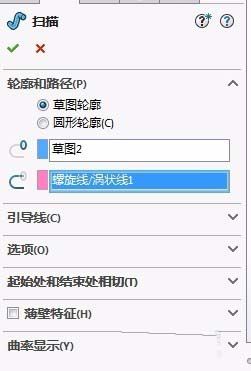

5、绘制完成后点击【特征】内的【扫描】功能。在弹出的对话框中进行图纸选择。按照软件提示，第一个选择扫描物体，第二个选择路径。

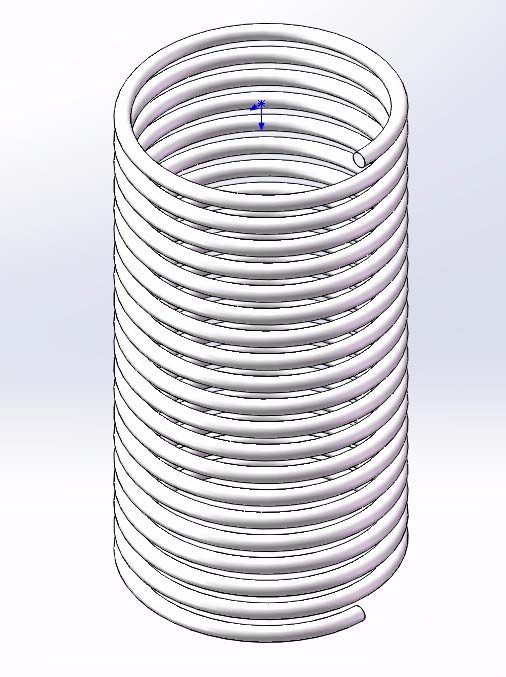

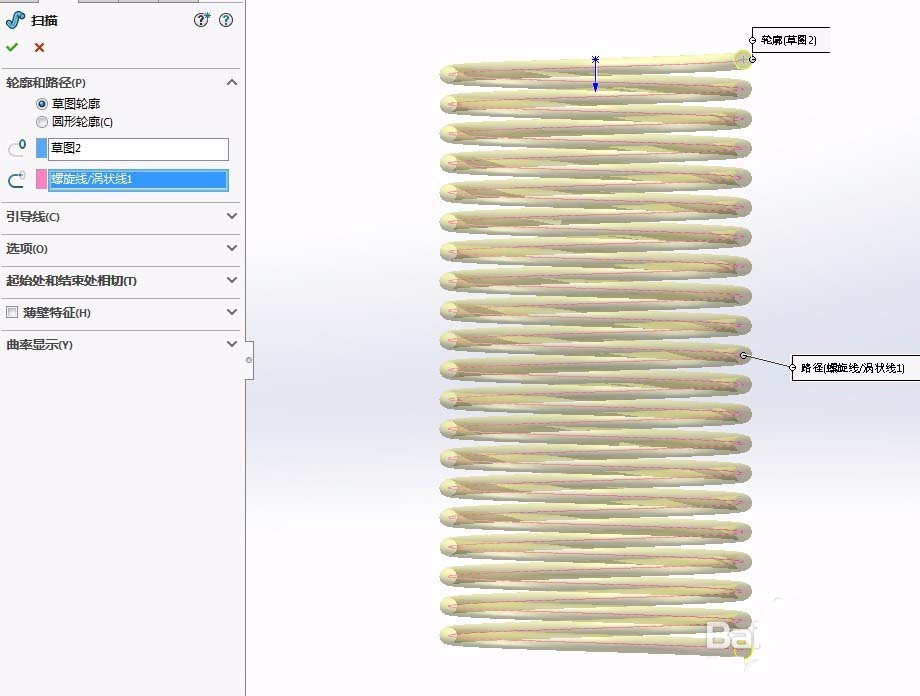

6、选择完成之后系统会自动生成预览图，确认没有问题之后点击左上角对勾即可生成弹簧初始图。

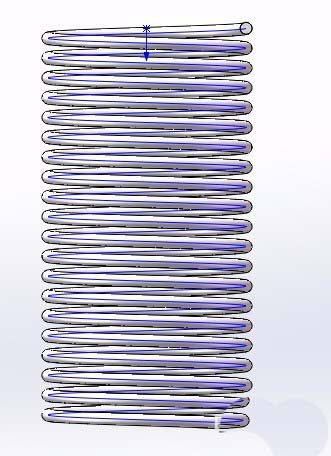

7、此时弹簧内还有一根路径线很不美观，取出的方式是：选中左侧螺纹线/涡状线右击，在功能键中选择【隐藏】功能，路径线就被隐藏了。此时一个完整的弹簧就呈现出来了。
以上就是solidworks画弹簧模型的教程，希望大家喜欢，请继续关注脚本之家。
