solidworks中创建各种零件模型很简单，下面我们就来看看solidworks创建模型的教程。

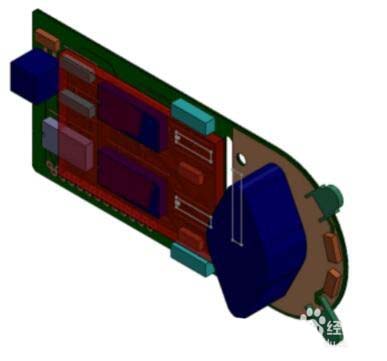

1、在 CircuitWorks 中，单击 SolidWorks > 创建模型 （工具选项卡），然后在 CircuitWorks对话框中单击创建。当 SolidWorks 模型出现时，迹线、图层、转接、垫片、孔和填补区域将纳入到 SolidWork FeatureManager 设计树中。
2、在 FeatureManager 设计树中，展开 previewpcb<1> 组件，并检查 SolidWorks 模型中ECAD 文件特征，例如，传导性和绝缘体图层、孔、外置区域和转接。

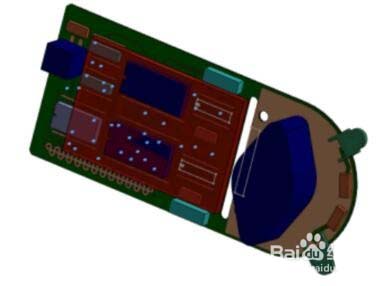

a) 旋转模型。

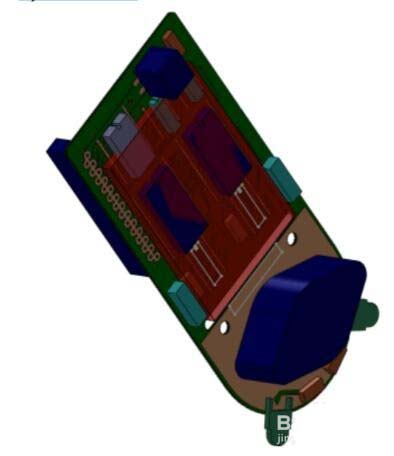

b) 选择旋转模型中的第三个传导性图层。
c) 选择第一个绝缘体图层

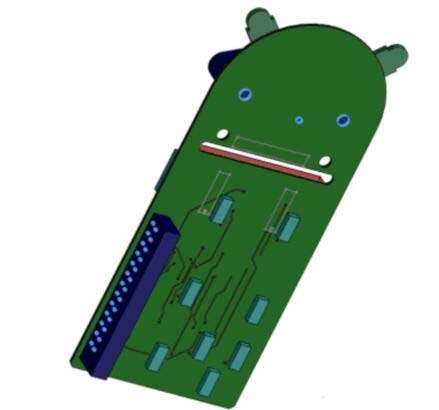

d) 选择 PTH，电镀孔。
e) 选择转接。
f) 在过滤转接的位置放大，该过滤转接不会在模型上显示。
3、在 SolidWorks 应用程序中，将模型保存为 My_previewpcb.sldasm。
4、在 SolidWorks 应用程序中，单击 CircuitWorks > 输出到CircuitWorks 。
5、在 SolidWorks 应用程序中，关闭模型。
这是基础教程，但是我们之前分享了很多高级技巧，喜欢solidworks的朋友可以继续搜索脚本之家相关文章。
