本经验为大家分享一篇proe怎么判断草图的参考平面方向的教程

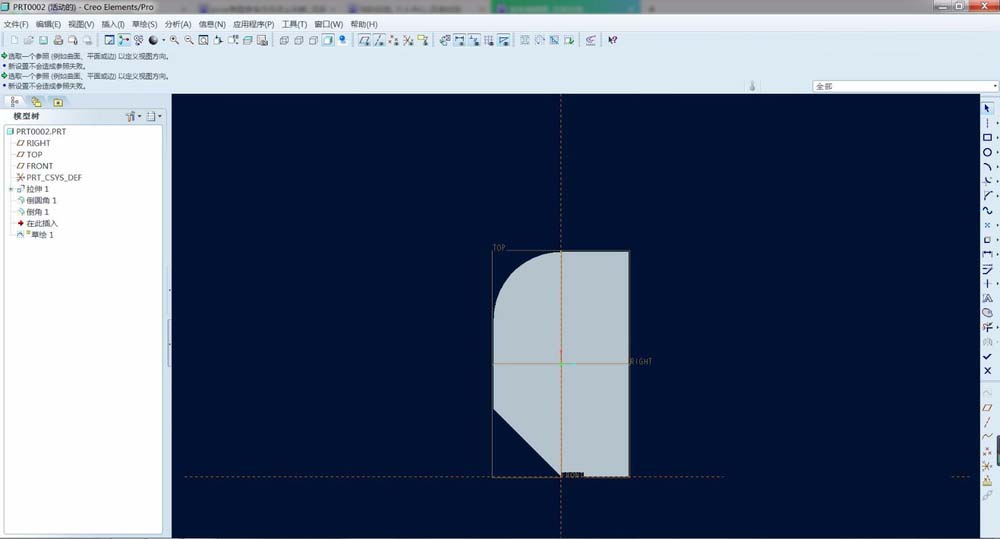

1、首先，我们打开proe5.0软件，利用拉伸、圆角、倒角命令绘制任意一个物体形状，比如，我们可以绘制如下图所示的图形，记得要把平面显示开启。现在有TOP、FRONT、RIGHT平面。

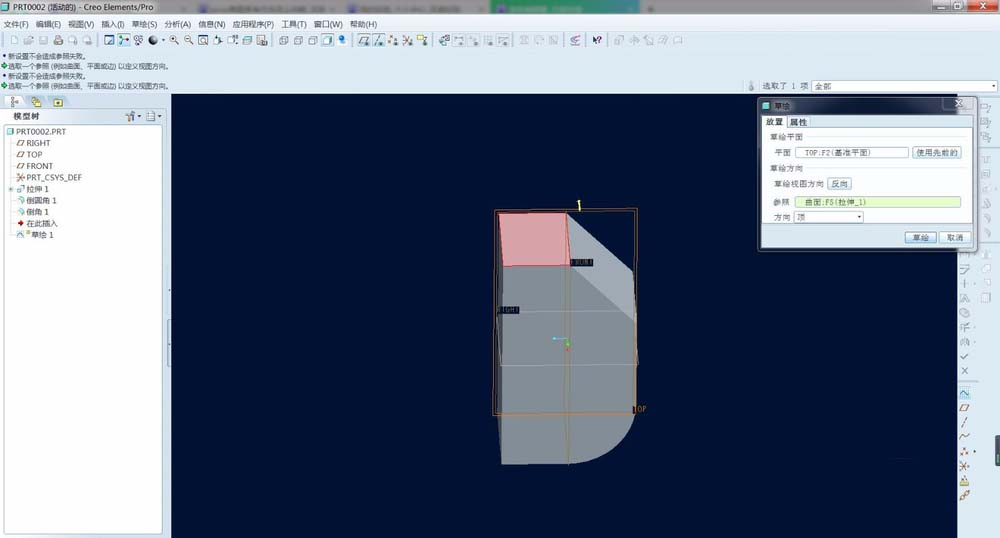

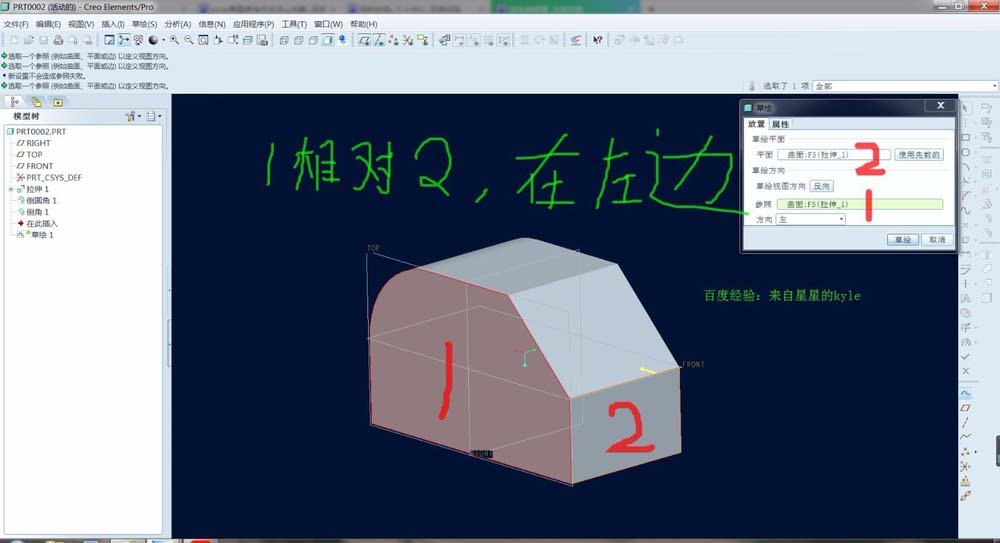

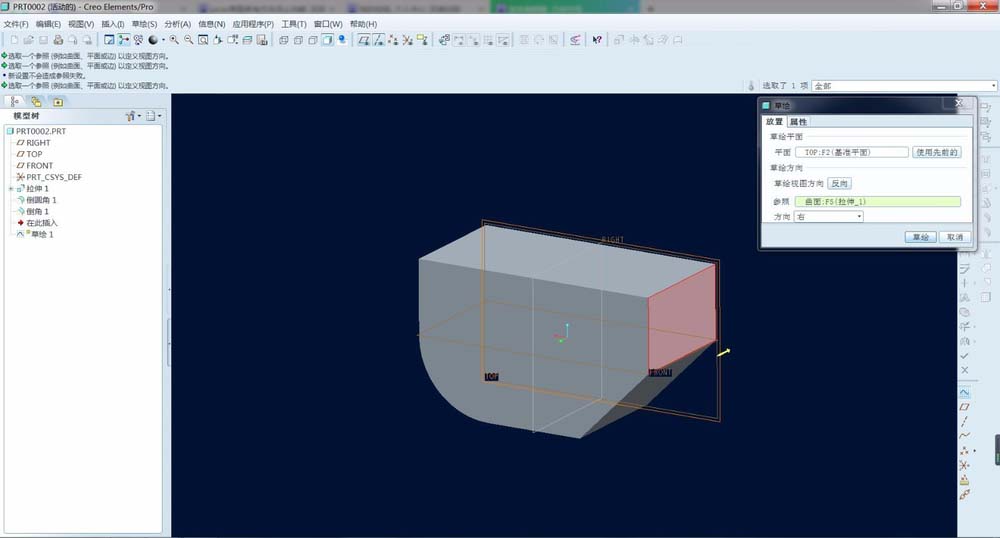

2、现在，我们尝试第一种方法，以【TOP】平面为草图平面，注意草图的方向，也就是箭头所指方向，我们把方向统一旋转到垂直于屏幕往下，然后我们选取倒角的一条边（或者倒角的那一个面）作为参考平面，【方向为（左）】

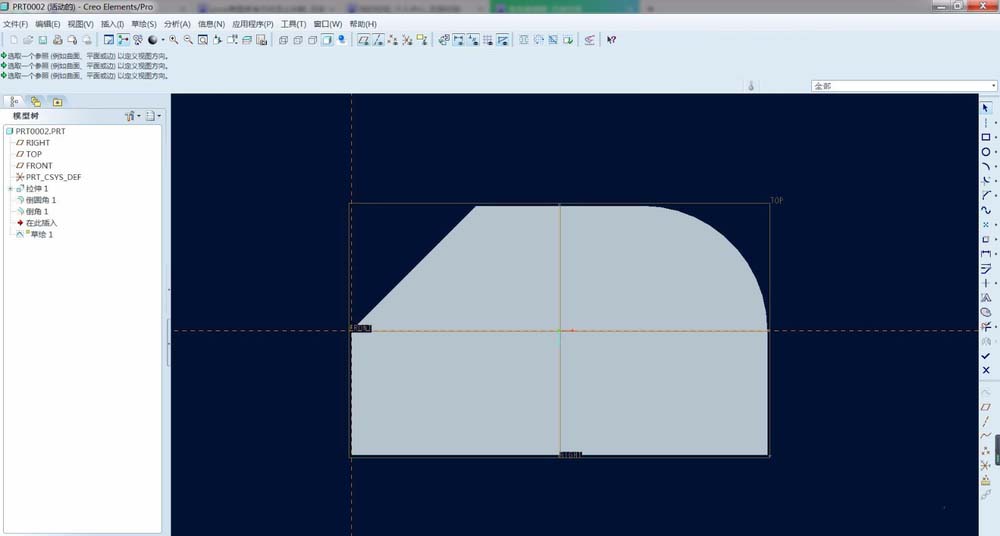

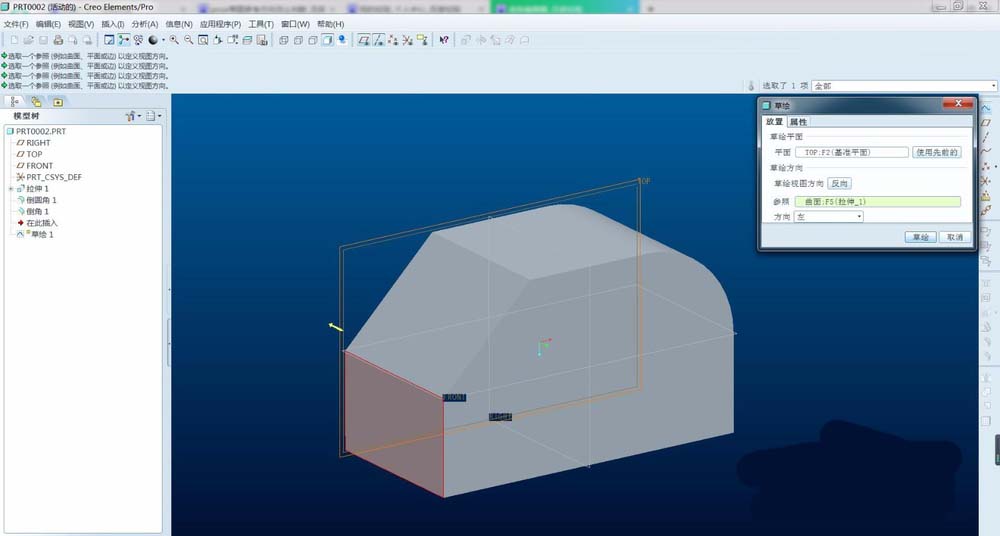

3、现在我们试试把方向改变，草图平面top不变【方向为（右）】，这样，你会发现那个面已经跑到屏幕的右边了。
4、同样，我们保持草图平面top不改变，改变方向，【方向改为（顶）】，这个参考平面就跑到平面的上面去了。

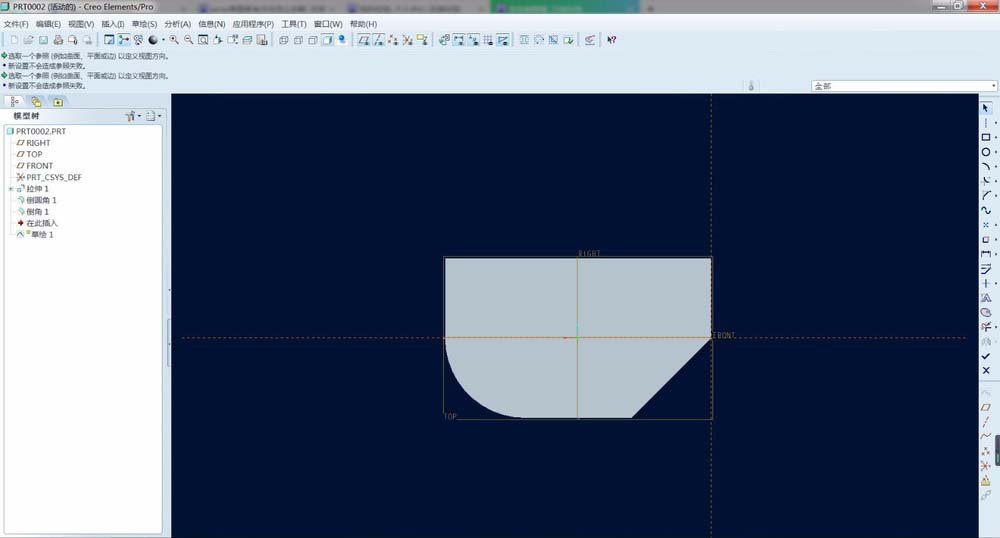

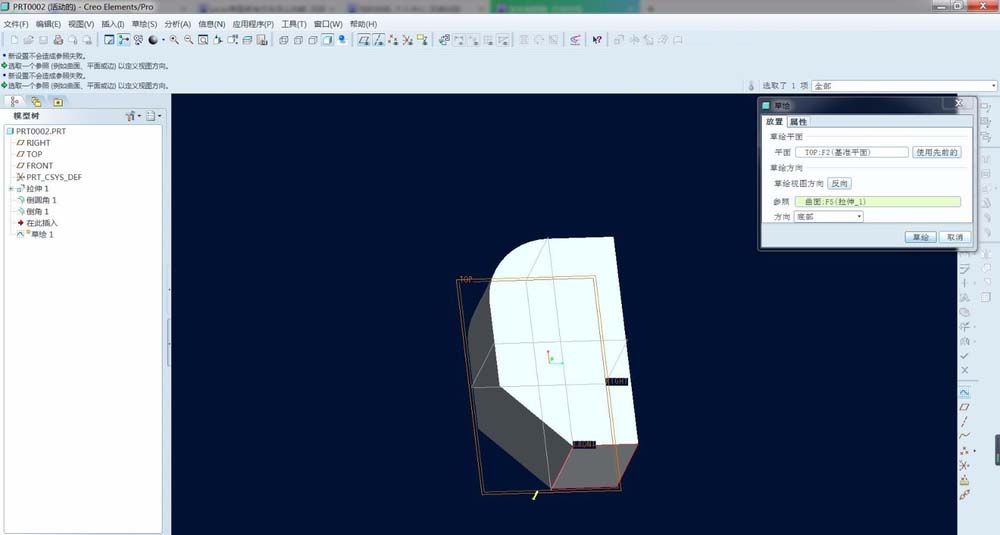

5、最后，我们把【方向为（下）】，意思就是这个参考平面相对于这个草绘平面的位置，即当草绘时的箭头往下时（往屏幕方向），这个参考平面设为哪个方向，他就往哪个方向走。

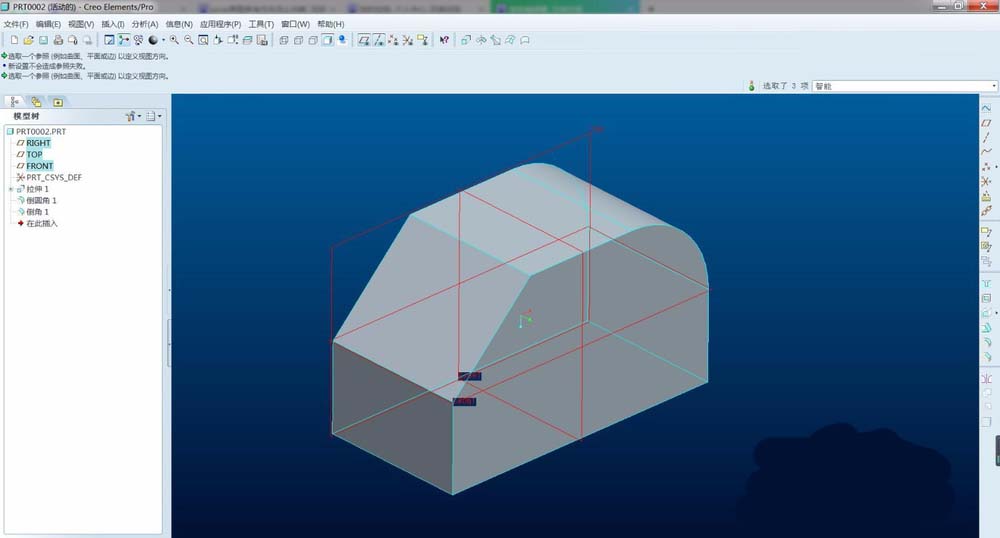

6、现在，我们试试别的平面，具体如下图所示，这样就能分的清楚了吧。
