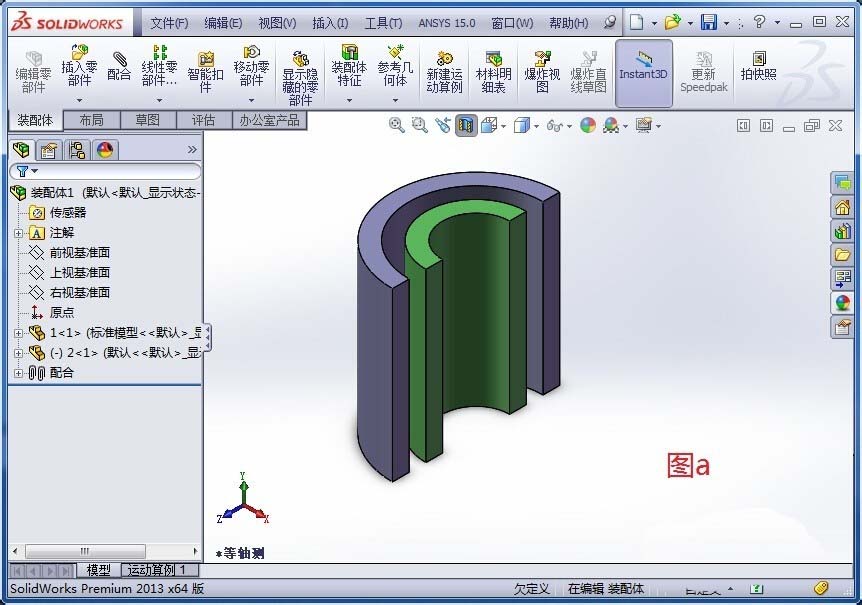

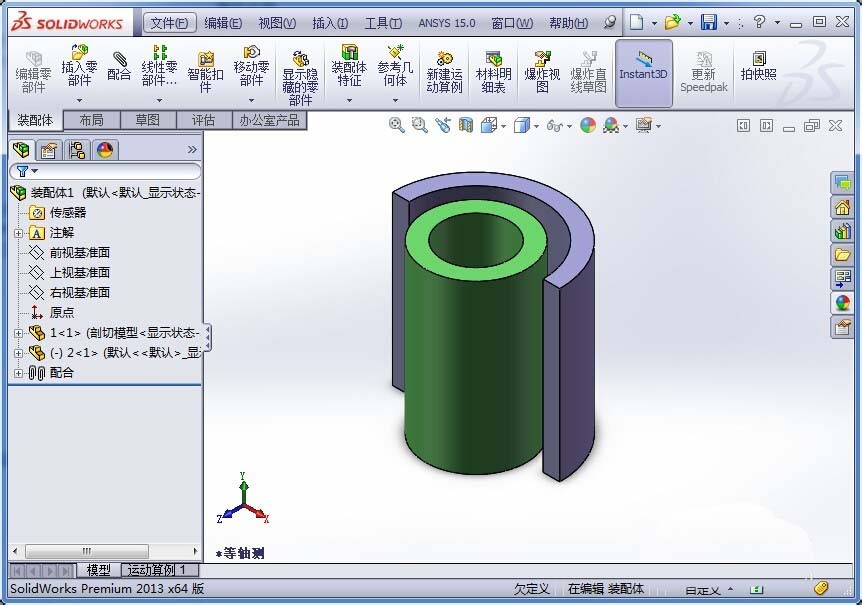

SolidWorks剖面视图功能往往会剖切所选定的剖切面所经过的所有零件，如下图a所示，然而在一些情况下剖切部分零件会更利于模型信息的表达（比如只剖切图a中的零件1，效果如下图b所示）。这里介绍一种间接的方法来达到剖切指定零件的效果。
1、选中要剖切的零件并右键单击，在弹出的对话框中左键单击“打开零件”；

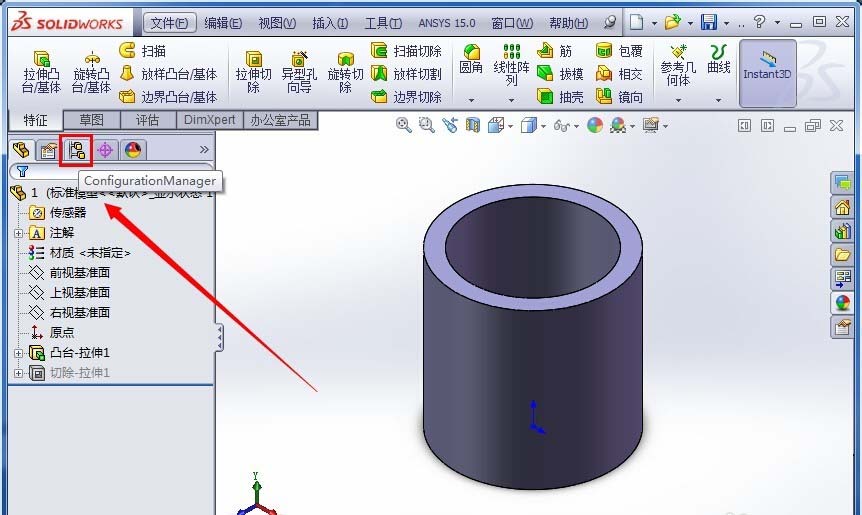

2、打开configurationmanager，即配置管理器；

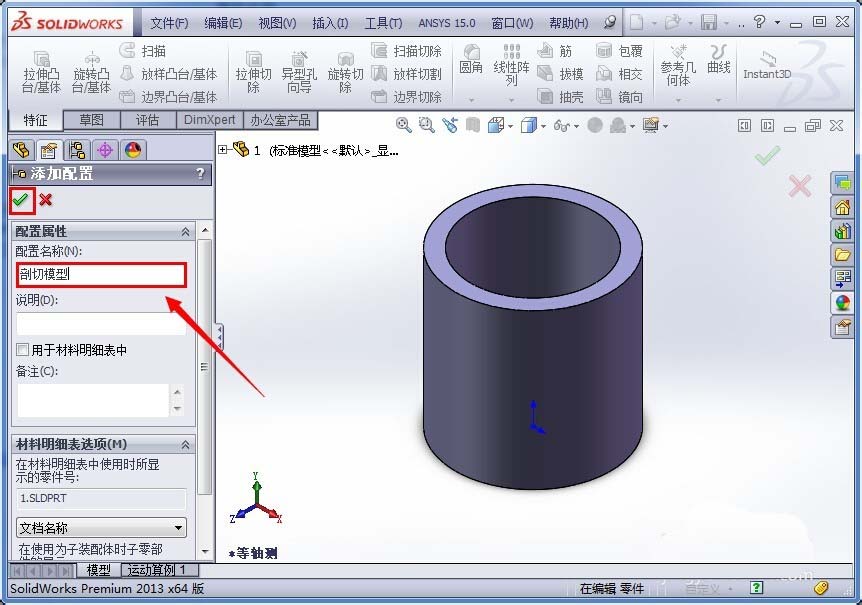

3、在配置栏空白的地方右键单击，在弹出的对话框中左键单击“添加配置”，输入新配置的名称（比如剖切模型）后点击确定；

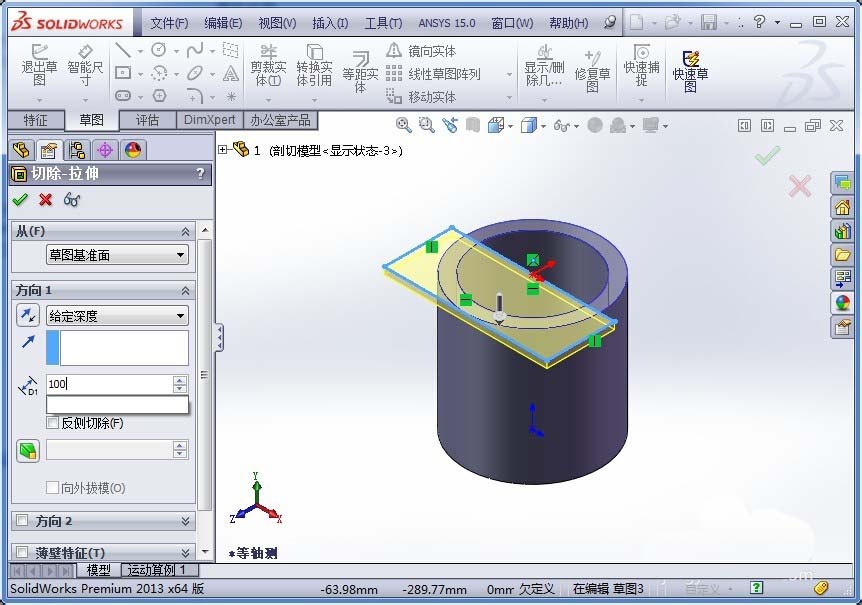

4、在新配置下，进行切除操作，根据自己的需要来确定切除的大小、形状；

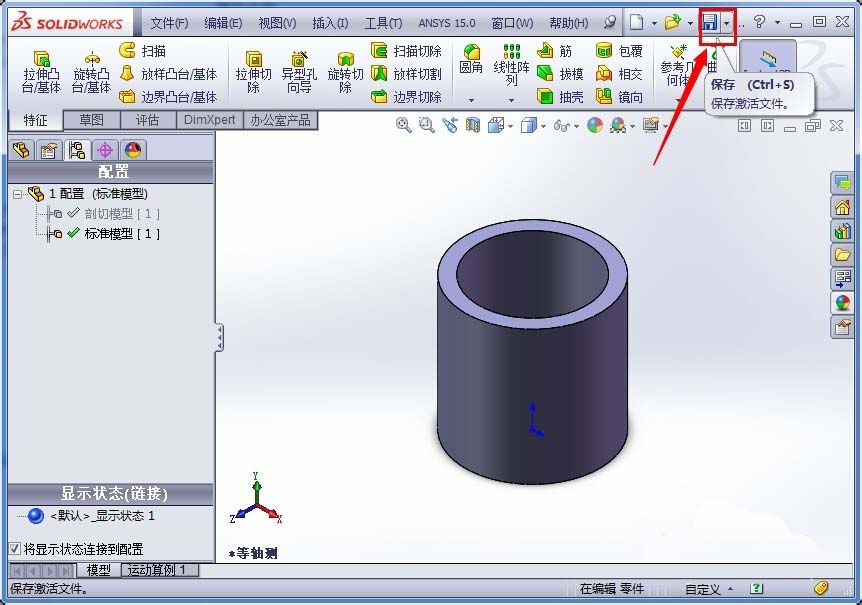

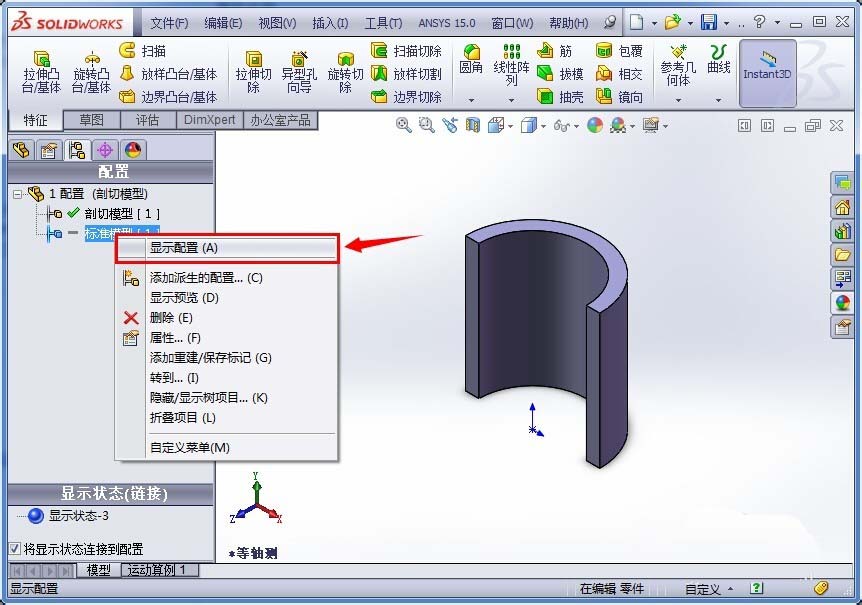

5、右键单击“标准模型”，在弹出的对话框中左键单击“显示配置”，模型恢复到标准模型配置的显示后保存刚刚的操作，然后关闭零件文档；

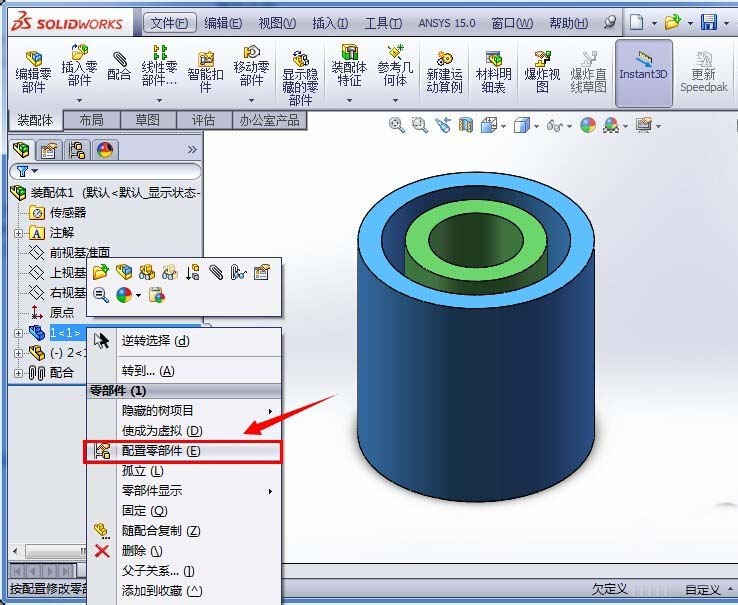

6、选中要剖切的零件（即刚刚进行操作的零件）并右键单击，在弹出的对话框中左键单击“配置零件”；

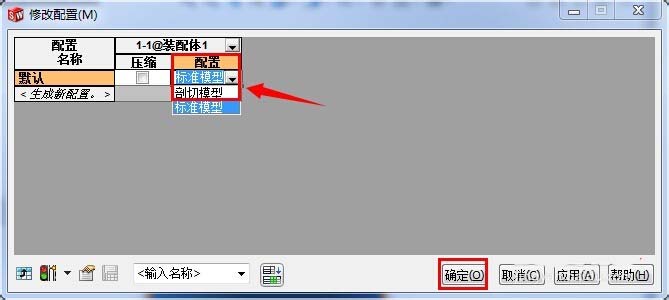

7、在“修改配置”对话框中找到“配置”栏，单击“剖切模型”，然后点击确定，则装配体的显示就达到了我们想要的剖视效果。同样的方法可以切换到未剖切的状态。
